Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Лестница винтовая на второй этаж. Виды конструкций

Винтовые лестницы на второй этаж можно классифицировать по различным признакам на несколько видов: по характеру расположения ступеней, материалу изготовления, форме. Они могут быть с перилами и без них, оснащаться массивными ступенями или очень маленькими и легкими приступками. Иногда для лестниц используют тетиву – специальное ограждение, которое может помочь при установке ступеней.

Основным требованием является наличие мощного стержня-опоры, к которому крепится вся конструкция. Он должен быть установлен четко по уровню, надежно закреплен, чтобы готовая система была строго вертикальной.

Наиболее значимый параметр при выборе является способ крепления забежных ступеней:

• простая модель с клинообразными ступенями – элементы широким концом упираются на смежные стены по периметру, а узким – на опорные стойки;

• консольный тип монтажа забежных ступеней  – из главной опоры винтовой конструкции выступают фрагменты лестничной системы, закрепленные на стержне, возможен монтаж в центре помещения;

• модели без опорного столба  – монтаж ступеней выполняется в оформленные по спирали тетивы, которые одновременно выполняют роль несущих перил, это сложная система;

• изделия с центральной стойкой  – назначение опоры состоит в удерживании лестницы, каждая ступенька «обходит» стержень спирально, проступи прочно закреплены на опоре.

Четыре основных вида конструкции

Перед выбором нужно определиться и с формой изделия. Винтовые системы на второй этаж бывают круглыми (спиральными) и многоугольными (квадратными). Если монтаж выполняется у стены, можно установить модель многоугольной формы – хорошая экономия пространства. В центральной части помещения устанавливают изделия спиральной формы.

Все варианты винтовых лестничных систем условно классифицируют на стационарные и модульные. Лестницы стационарного типа на второй этаж преимущественно выполняют под заказ, чтобы учесть архитектурные особенности помещения.

Модульные изделия выпускают в готовом варианте, после доставки лестницу нужно собрать на месте. Преимущество – возможность демонтажа без повреждения фрагментов лестничной системы.

Как сделать винтовую лестницу на второй этаж. Создание винтовой лестницы для дачного домика

Конечно, есть очень красивые, оригинальные, порой даже невероятные по замыслу конструкции. Но такие вещи под силу соорудить только опытным мастерам – подобный процесс сложен, состоит из различных этапов, нередко требует привлечения специалистов из других сфер (кузнецов, художников, столяров-краснодеревщиков).

Поэтому для начала стоит рассмотреть простой вариант с применением металла и дерева. Производители предлагают довольно широкий ассортимент винтовых лестниц для загородных домов, стоимость которых вполне демократична. Возможно, стоит рассмотреть вариант покупки уже готового изделия – даже если это будет несколько дороже, такое приобретение позволит сэкономить время и силы, да и выглядеть будет аккуратно и эстетично.

Для примера – обратите внимание на эту модель, которую сегодня предлагает компания «OMAN»:

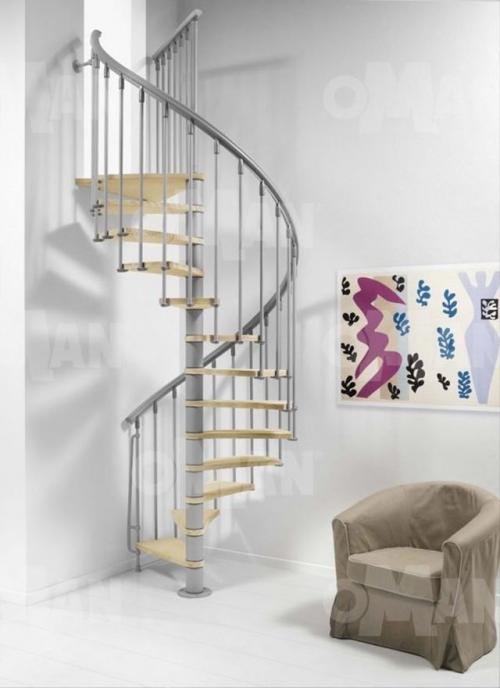

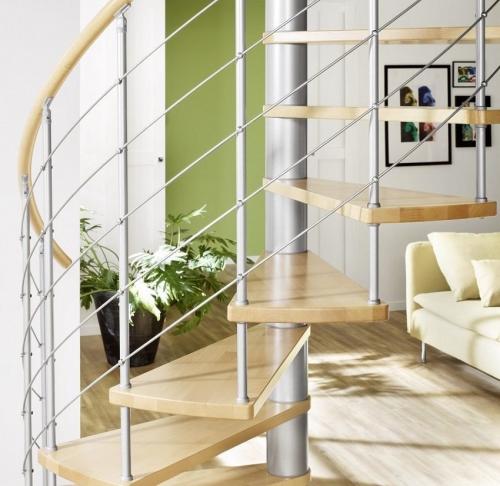

Модель NICE 1

Этот вариант может стать отличной альтернативой винтовой конструкции – он очень компактный и стильный. Вполне подходит для использования не только для перехода по этажам, но и на чердак, в мансарду или в подвал.

Но вернемся к вопросу изготовления винтовой лестницы. Для этого понадобится стальная труба (10 и более см в диаметре). Один конец необходимо будет забетонировать в пол нижнего этажа, второй – приварить к опорной балке на втором этаже. Вместо бетонирования можно приварить к трубе опорный пятак и длинными болтами закрепить его на нижней площадке.

Необходимо приварить к трубе металлические уголки в тех местах, где будут крепиться ступени (согласно заранее составленному проекту). Каркас формируется последовательно, каждая ступенька соединяется с предыдущим элементом кронштейном. При необходимости к противоположному от опорного столба краю каждой ступени привариваются вертикальные опоры, которые нужно будет скрепить поручнем.

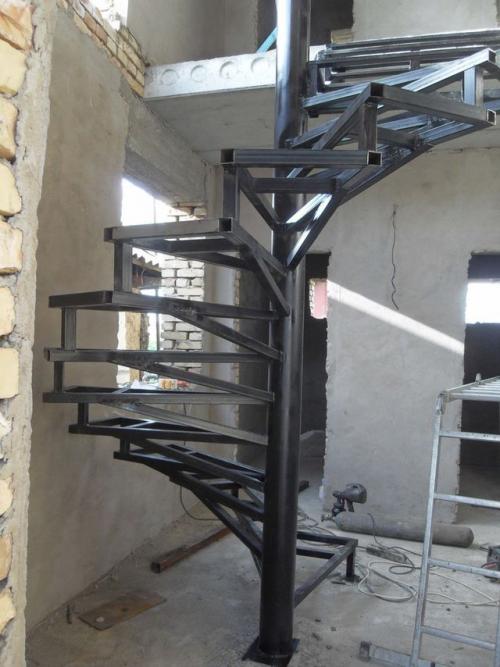

Взгляните на фото этой лестницы, изготовленной самостоятельно:

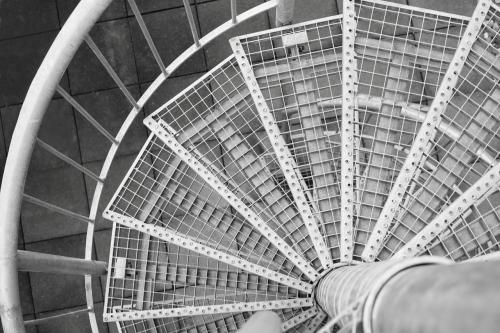

Сварная конструкция

Следующий шаг – изготовление непосредственно самих деревянных ступеней. Для этого лучше всего воспользоваться шаблоном. Сначала нужно рассчитать размеры и форму будущих элементов, затем прорисовать их на картоне и вырезать. После этого при помощи шаблона выпиливаются детали из дерева. Передние торцы лучше всего закрыть профилем из пластика подходящего цвета. Не стоит скруглять края – это может быть небезопасно при эксплуатации изделия. Готовые ступеньки накладываются сверху на металлические уголки.

Изготовление перил – этап не самый простой, поскольку требуются гнутые элементы. Дерево для этого нужно определенным способом вымачивать, распаривать и гнуть – подобный процесс совершенно точно не подходит для начинающих мастеров. Лучше обратить внимание на сварную конструкцию из тонких металлических труб, возможна также имитация дерева из пластика.

Винтовая лестница своими руками

Винтовая лестница своими руками 2019-06-26 2019-07-17

Задать вопрос

Хотите узнать больше об услуге? — спросите нас!

Если вы купили готовую винтовую лестницу в дом , ее установку производят обычно квалифицированные специалисты от фирмы- изготовителя. По-другому обстоят дела, когда изготавливается винтовая лестница своими руками. В этом случае потребуются чертежи, навыки по работе с деревом и металлом и умение рассчитывать основные технические характеристики будущего изделия по формулам. Необходимые графические рекомендации, примеры расчетов и полезные советы вы можете найти в этой статье.

Выбор подходящей конструкции

Выбор подходящего варианта следует производить с учетом особенностей расположения лестницы, ее функциональной нагрузки и материала изготовления.

Главные требования к конструкции: полная безопасность, удобство в эксплуатации и простота в монтаже. Начинающему мастеру без профессионального оборудования и навыков следует обратить внимание на классические варианты винтовых лестниц с опорой на центральную колонну:

Изготовить ее самостоятельно будет проще, чем модели на гнутых тетивах и изделия модульного типа.

Выбор материала

Самыми распространенными материалами для самостоятельного изготовления винтовой лестницы являются дерево и металл. Дерево отличается простотой в монтаже и эстетичным внешним видом. Металл требует навыков в работе, однако изделия из него служат дольше. Начинающему мастеру проще будет изготовить конструкцию из деревянных заготовок. Часто используется комбинированный вариант из металлического каркаса, обшитого деталями из дерева.

Составление проекта

Для составления проекта винтовой лестницы своими руками понадобятся размеры, знание требований нормативов и выполнение расчетов.

Снятие размеров

Вам потребуется измерить:

• расстояние от пола первого этажа до второго – Н;
• показатель между витками – Н1 (не менее 2 м);
• высота подступенка – h (15-19 см);
• показатель глубины проступи – h1 (25-30 см).

Нормативы

Утвержденные для изготовления ГОСТы и СНИПы устанавливают нормативные показатели для проектирования и изготовления винтовых лестниц:

1. Соотношение проступи и подступенка: 2h+h=60-65 см;
2. Показатель глубины проступи возле столба – не менее 10 см;
3. При ширине лестницы более 1,5 м устанавливается дополнительный косоур;
4. Минимальная ширина ступени – 90 см.
5. Разница между шириной проема и диаметром лестницы – 10 см с каждого края.
6. При ширине марша меньшей 1,5 м оснащаются перила высотой 90-100 см.
7. Соотношение толщины проступи и размера ступеней должна быть 1:20.

Это основные нормативы, которых придерживаются при составлении проекта винтовой лестницы своими руками.

Расчеты

Ряд формул поможет рассчитать количество необходимых материалов, комплектующих и корректно произвести монтаж подготовленных деталей к несущему элементу. Для расчетов потребуются измеренные параметры помещения и стандартные показатели для выбранного типа изделия.

Примерный расчет винтовой лестницы своими руками

Исходные данные:

Радиус – 3 м, высота – 3 м, угол закручивания - 360⁰, вход располагается под выходом.

Если взять глубину проступи у опоры равной 10 см, внешнюю можно рассчитать по формуле

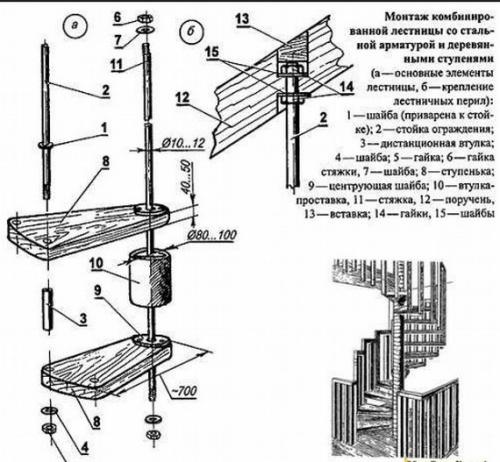

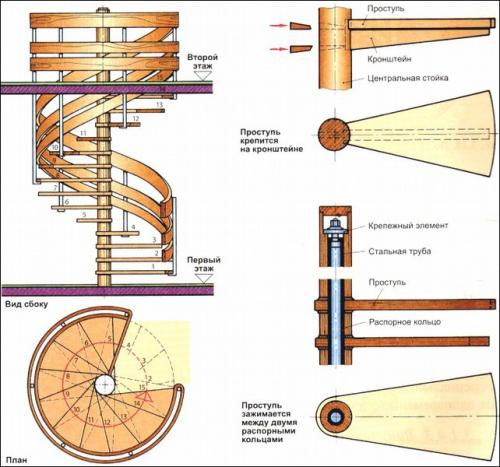

Составление чертежа

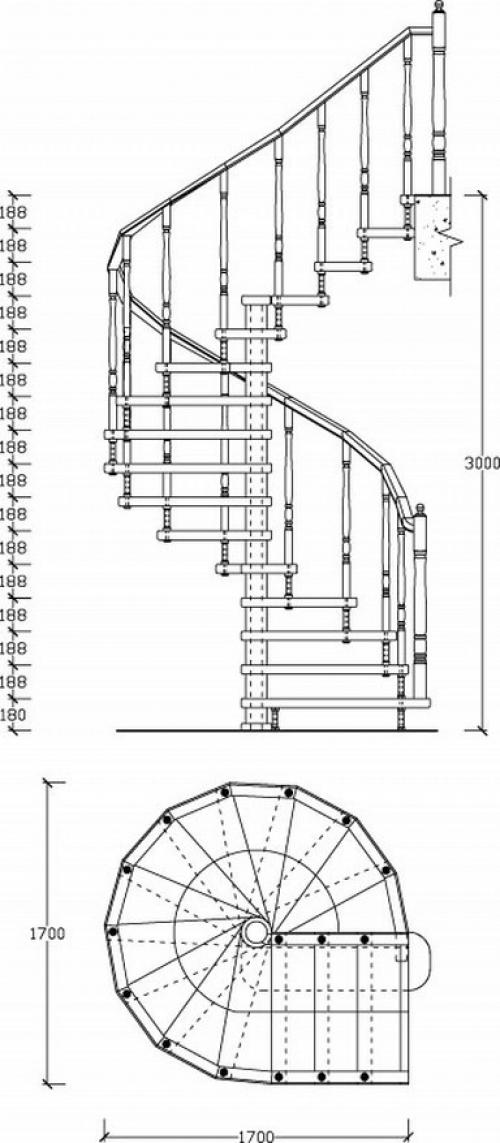

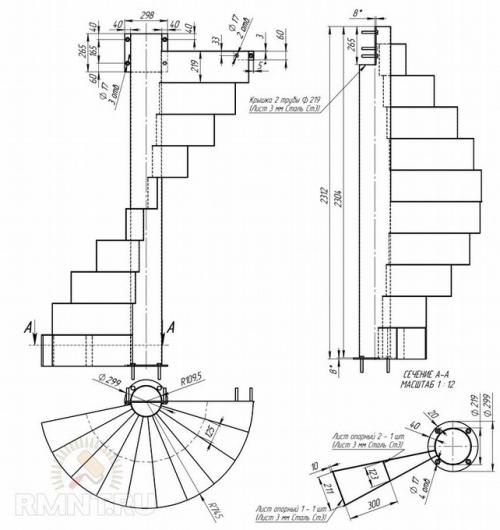

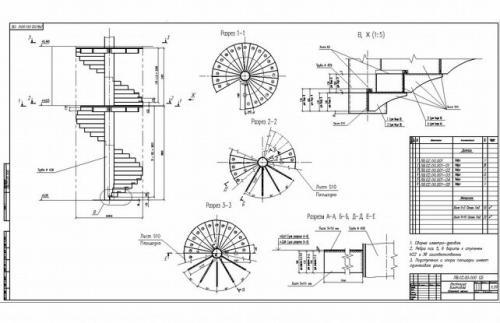

Составить схему и чертеж винтовой лестницы своими руками, как на фото, в настоящее время несложно. Достаточно воспользоваться специализированным сайтом, на котором можно внести параметры и получить 3-D макет будущей конструкции. Как пользоваться сайтом, смотрите в

Полученные расчеты и подготовленные чертежи далее реализуются в материальном воплощении.

Изготовление металлической винтовой лестницы

Эти конструкции изготавливаются с применением техники сварки. В качестве материала для несущих частей предпочтительна сталь, а для выполнения комплектующих можно применять более дешевый алюминий. Конструкцию можно выбрать на косоурах, на тетивах или на больцах.

Для изготовления металлической винтовой лестницы своими руками по подготовленному проекту понадобится металлический профиль прямоугольного сечения. Схема работы:

1. Монтаж опорной балки из профильной трубы сварным методом.
2. Производство заготовок «косынок» по размерам подступенка и по глубине проступи.
3. Сварка заготовок под прямым углом для получения каркаса в виде «лесенки».
4. Фиксирование нижнего фланца (опорного) и первой ступени на полу, проверка вертикальности.
5. Фиксирование каркаса на опорный столб и к боковой опорной стене.

Изготовление деревянной винтовой лестницы

По произведенным расчетам можно изготовить своими руками деревянную винтовую лестницу. Опорный столб и заготовки основных узлов выпиливаются из древесины твердых пород, которые отличаются прочностью и износостойкостью. Для перилл и поручней подойдут и мягкие сорта древесины.

Сборка винтовой лестницы из дерева своими руками осуществляется по схеме, подходящей для металлической конструкции. Разница – в типе соединения элементов.

---

Заказать услугу

Оформите заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей.

Винтовая лестница на 90 градусов. Особенности проекта винтовой лестницы

Винтовая лестница, как правило, устанавливается в тех случаях, когда необходимо сэкономить пространство или дополнить интерьер. Отлично подойдет для дачи или частного дома в качестве подъемной конструкции на второй этаж, чердак или мансарду. Может быть собрана на самых маленьких площадях. Уступает в компактности разве что раскладной лестнице.

Главное преимущество винтовой лестницы на второй этаж – ее размеры. Действительно, ни одна другая конструкция не может быть собрана на такой маленькой площади. К тому же такие лестницы очень эффектно смотрятся и добавят в интерьер изюминку.

Размеры винтовой лестницы на второй этаж могут быть разными – ей совсем не обязательно быть компактной. Посмотрите на фото винтовых лестниц на схеме дома, чтобы оценить, насколько вариативной является такая конструкция. При грамотном проектировании и учете архитектурных особенностей можно подобрать оптимальный вариант для любого частного дома или квартиры.

Прежде чем перейти непосредственно к расчету винтовой лестницы на второй этаж, необходимо упомянуть не только достоинства, но и недостатки. Конструкция винтовых лестниц не очень практична. По ней сложно заносить габаритные вещи на 2 этаж, и вы вряд ли разминетесь с идущим навстречу человеком, если это, конечно, не монолитная конструкция из бетона. Поэтому вряд ли проект винтовой лестницы из металла или дерева будет удачным решением, если в доме проживает много людей. В противном случае надо делать достаточно большую ширину винтовой лестницы или вторую альтернативную лестницу. Также следует помнить о трудностях, с которыми сталкиваются пенсионеры или маленькие дети при подъеме по крутому маршу – для них винтовая лестница минимального диаметра будет сложной для подъема и спуска.

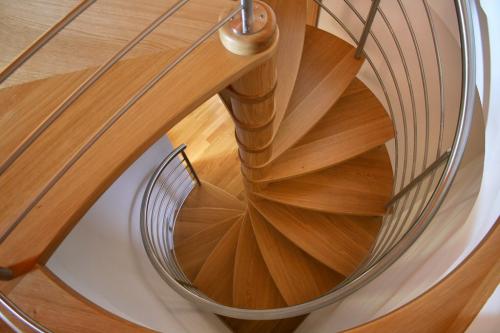

Спиральная лестница может быть как деревянной, так и металлической. Очень часто эти материалы комбинируют, чтобы объединить лучшие качества каждого из них.

Если вы взвесили все “за” и “против” и решили сделать, сначала надо провести расчет ступеней лестницы.

Источник: https://detali-interera.ru-land.com/novosti/chertezh-vintovoy-lestnicy-iz-metalla-preimushchestva-konstrukciy-lestnic-iz-profilnoy-truby

Винтовая монолитная лестница чертеж. Бетонная лестница своими руками. Чертежи опалубки и армирование монолитной лестницы.

Лестница – архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная. Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн. Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.

Для удобства статья разбита на разделы:

• Преимущества бетонных лестниц;
• Расчеты и чертежи лестницы;
• Правильная установка опалубки, чертежи опалубки для лестницы;
• Монолитная лестница, армирование.

Преимущества бетонных лестниц.

Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.

Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.

Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.

Расчеты и чертежи лестницы.

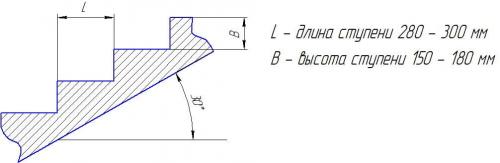

Рисунок 1 – Размеры ступеней лестницы.

При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы(рисунок 2, 3).

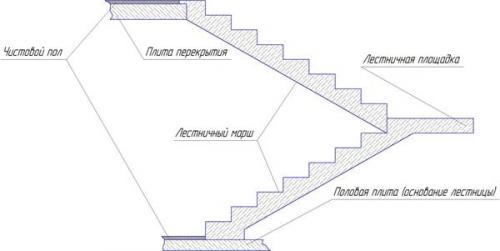

Рисунок 2 – Чертеж посадки монолитной лестницы.

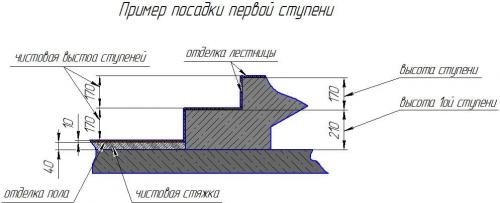

Рисунок 3 – Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы.

Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 – 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.

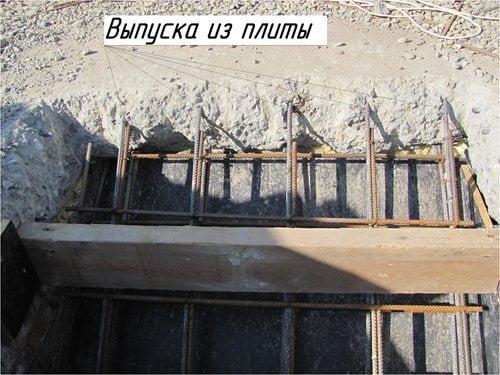

Рисунок 4 – Связь монолитной лестницы и плиты.

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

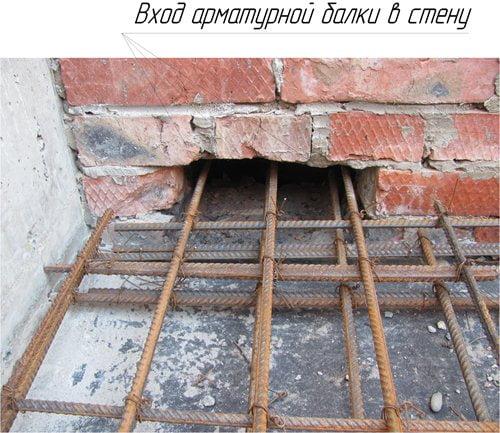

Рисунок 5 – Дополнительное закрепление лестничной площадки.

После завершения армирования надо приподнять сетку над опалубкой на 25 – 30 мм, обеспечив этим защитный слой для арматуры.

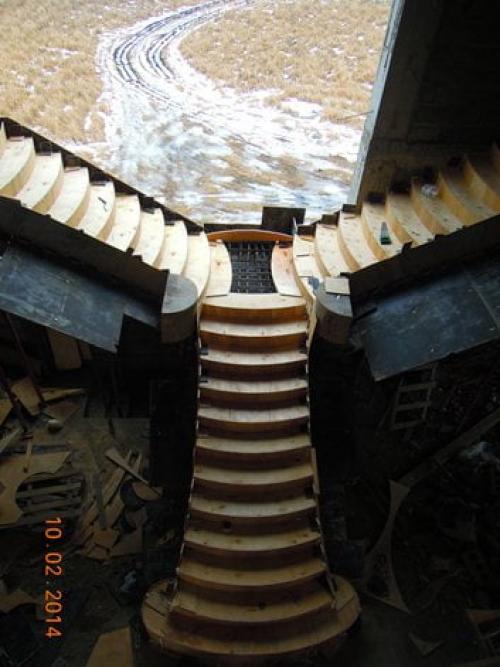

Правильная установка опалубки, чертежи опалубки.

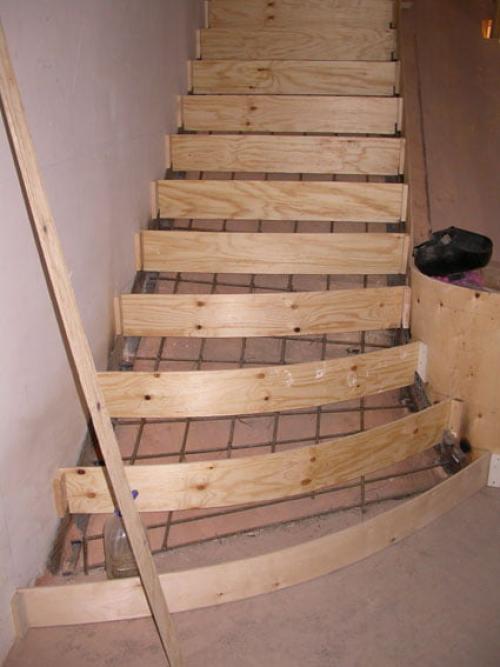

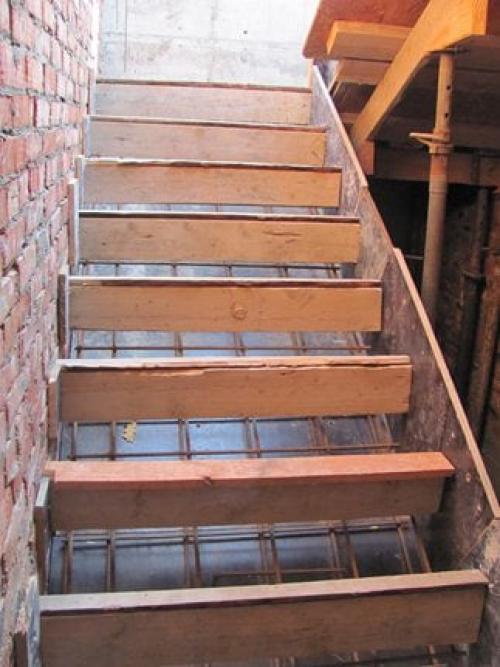

Рисунок 6 – Опалубка под прямую лестницу.

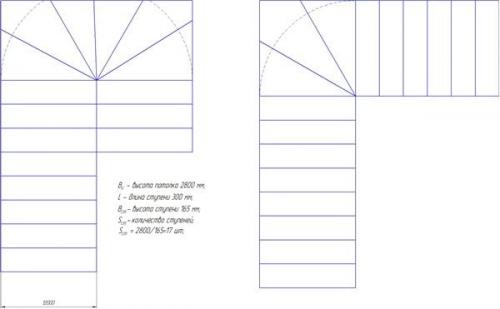

Рисунок 7 – Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.
