оказалась проще в монтаже и дешевле в изготовлении. Используется она давно и стала альтернативой выравниванию потолочных поверхностей штукатуркой или шпаклевочными растворами.

Если раньше для этого использовали в основном деревянные строительные материалы – доски, фанеру, ДВП – то сегодня им не смену пришел дешевый гипсокартон (ГКЛ). Перед тем как сделать потолок из гипсокартона, нужно разобраться в технологии его формирования.

Нюансы установки гипсокартонного потолка

Подвесной потолок из гипсокартона свое название получил потому, что он не прикасается к базовой потолочной поверхности, а располагается на расстоянии от нее. С одной стороны он крепится к стенам комнаты, с другой на подставки или специальные крепежные элементы, которые сами фиксируются к базовому потолку.

Следующий нюанс – выбор гипсокартона. Негласно этот листовой материал делится на 2 группы: стеновой и потолочный. Отличаются они друг от друга толщиною. В первую группу входят листы толщиною более 12 мм, во вторую 12 мм и меньше. Но тут есть один момент.

Если сооружение гипсокартонной конструкции производится своими руками, да к тому же в одиночку, то лучше выбрать материал толщиною не более 9,5 мм. Это не просто сделает монтажный процесс проще, еще это неплохая экономия денег.

Третий нюанс касается типа потолка из гипсокартона. Он может быть одноуровневым или многоуровневым. Первый проще второго, но и последний не так сложен. Надо научиться сначала делать одноуровневый, а затем переходить к более сложным сооружениям.

Нюансов по монтажу потолка из гипсокартона немало. Это касается и сборки каркаса, и укладки гипсокартонных листов, и их крепления, и нанесения шпаклевочного раствора.

Плюсы гипсокартонного потолка

О том, что не надо ремонтировать базовый потолок, было сказано. Гипсокартон его закрывает полностью. Единственное, что рекомендуется сделать с базовой поверхностью, – заделать большие и серьезные дефекты ремонтным раствором и покрыть всю потолочную площадь грунтовкой. На это уйдет мало времени, денежные затраты будут мизерными. Но потолок не будет осыпаться, и на гипсокартоне не останется мусора.

Между гипсокартоном и базовым потолком формируется пространство, где можно прокладывать коммуникационные инженерные сети: трубы, кабель, провода и прочее. Для них не надо штробить строительные конструкции, их можно располагать в любом направлении. При этом их не будет видно.

У гипсокартона неплохой срок службы. Производители дают срок до 30 лет, но при правильной эксплуатации он прослужит дольше. Ремонтировать его несложно – шпаклевать и покрасить. Можно оклеить обоями.

В него легко врезать светильники. Из него на потолке можно сделать различные декоративные элементы любой формы – это украсит комнату.

Связанные вопросы и ответы:

Что такое чертеж потолка из гипсокартона и для чего он нужен

Подвесной потолок с обшивкой измонтируют в домах и офисах. При устройстве подвесных потолков в сухих комнатах чаще всего используют(листы серого цвета с синей маркировкой), а в ванной и на кухне —.

Подвесные потолки бывают одно-, двух- или многоуровневыми. Одноуровневый потолок из гипсокартона можно смонтировать и своими руками, а двухуровневые, многоуровневые и криволинейные конструкции почти всегда требуют нестандартных решений. Для монтажа таких потолков лучше пригласитьс опытом монтажа именно сложных гипсокартонных потолков.

Какие инструменты и материалы необходимы для создания чертежа потолка из гипсокартона

Конструктивно навесной потолок из гипсократона состоит из таких элементов:

• Каркас – его основными составляющими являются оцинкованные профили, подвесы и соединители («крабы»).
• Гипсокартонная обшивка – листы стандартных размеров 2500х1200 мм и толщины 9,5 мм.

Набор необходимых инструментов для монтажа подвесной потолочной конструкции:

• перфоратор или дрель для сверления отверстий в стенах и потолке;
• болгарка, ножницы или ножовка по металлу;
• шуруповерт;
• монтажный нож;
• электролобзик или ручная пила для вырезания фигурных элементов из ГКЛ;
• уровень (лучше, если это будет лазерное устройство);
• шпатель.

Профиль

Для монтажа металлического каркаса будут нужны профили направляющие (ПН 28/27) и потолочные (ПП 60/27), а также соединители одноуровневые («крабы») и прямые подвесы. Детальная конструкция обрешетки показана на рис. 1.

Рисунок 1. Конструктивная схема каркаса навесного потолка из ГКЛ

Направляющие профили монтируются по периметру комнаты на стенах и выступают основой для монтажа ПП 60/27. Их стандартная длина составляет 3 м, сечение 28х27 мм, а толщина стенок 0,5-0,6 мм.

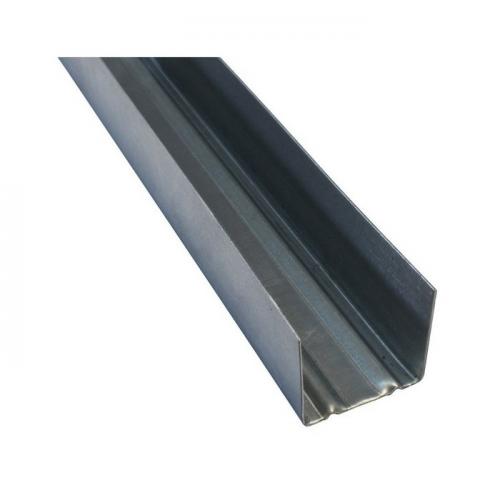

Фото 2. Направляющий профиль ПН 28/27

Потолочные профили – основной конструктивный элемент, к нему крепятся гипсокартонные листы при обшивке. Тоже выпускается стандартной длины 3-4 м, сечением 60х27 мм и толщиной стенок 0,5-0,6 мм с дополнительным профилированием для обеспечения более высокой жесткости.

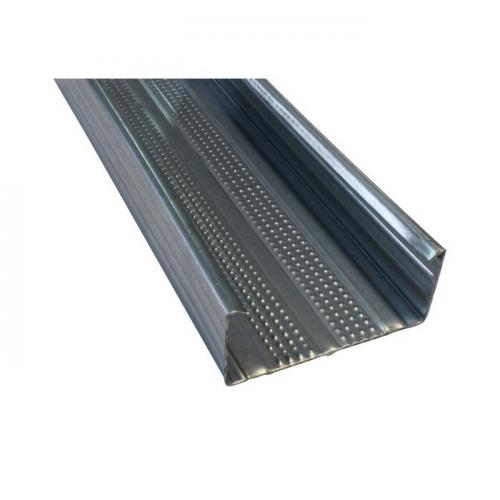

Фото 3. Потолочный профиль ПП 60/27

Прямые П-образные подвесы служат для крепления потолочного профиля к основному потолку.

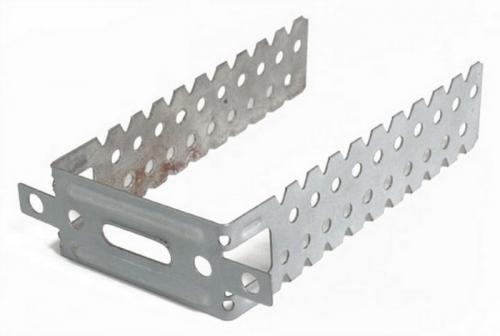

Фото 4. Прямой П-образный подвес

Соединитель одноуровневый или «краб» – предназначен для соединения продольных и поперечных потолочных профилей в одной плоскости.

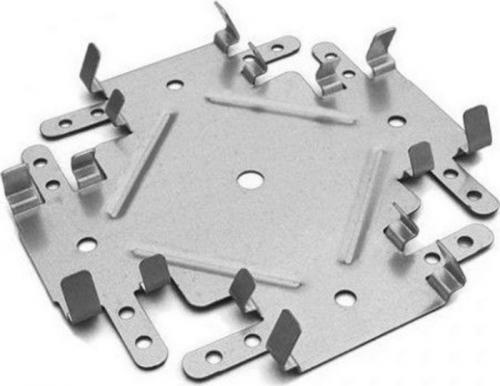

Фото 6. Одноуровневый соединитель или «краб»

Гипсокартон

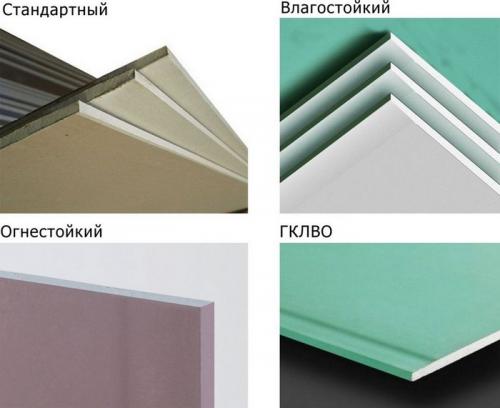

Гипсокартонные листы выбираются в зависимости от температурно-влажностного режима в помещении:

• для жилых комнат оптимально подходит стандартный ГКЛ;
• для ванных, кухонь, санузлов покупается влагостойкий материал.

Какие программы лучше всего использовать для создания чертежей потолков из гипсокартона

Увидеть фотографии готовых проектов и чертежи к ним — хорошая идея при самостоятельной работе над проектом. Это позволит вам представить его в объемном образе, предугадать будущие изменения в планируемом потолке и определить модные тенденции. Гипсокартон легко принимает любые формы и размеры, поэтому дизайнерские концепции не ограничены им.

На этом этапе планирования учитывают:

• Цветовая гамма;
• Сценарий освещения в интерьере;
• Схема подключения осветительных приборов;
• Дизайн потолочных плинтусов;
• Антресоль;
• Тип карниза;
• Учитывают особенности помещения.

При разработке проекта учитывают тот факт, что потолочные конструкции уменьшают высоту помещения.

Согласно плану инженерных коммуникаций, важно понимать, что проект потолка — это ключ к успешному монтажу.

"Эскизы гипсокартонных потолков: Чертежи и проекты" рассматривают возможности воображения и прагматические факторы, связанные с планированием и выполнением потолочных конструкций из гипсокартона. В этой статье рассматриваются различные варианты превращения вашего потолка в центр внимания в комнате — от простых эскизов до сложных дизайнерских решений. Будь вы профессиональным подрядчиком или энтузиастом, вы узнаете о таких важных элементах, как целостность конструкции и эстетическая привлекательность, а также найдете вдохновение и направление для реализации своего видения. Узнайте, как использовать креативные проекты гипсокартонных потолков, чтобы улучшить внешний вид и атмосферу любого помещения.

Какие этапы работ включает в себя создание чертежа потолка из гипсокартона

Правильно рассчитать профиль для гипсокартона можно следующим образом:

1. Сначала следует снять все размеры помещения: ширину, длину и высоту. Также важно измерить размеры окон, дверей и радиаторов отопления, чтобы учесть их в дальнейшем расчёте.

2. Далее можно вычислить площадь стен. Для этого нужно умножить периметр комнаты на её высоту, а затем вычесть из полученного значения площадь окон, дверей и радиаторов. Стандартные размеры листа гипсокартона составляют 1,2 м на 2,5 м, поэтому можно схематично разместить листы на стене и подкорректировать количество материала, исходя из полученной площади.

3. Рассчитывается количество направляющих профилей. Длина стандартного профиля – 3 метра, а его поперечное сечение составляет 2,7 см на 2,8 см. Профили устанавливаются по периметру всех стен, поэтому необходимо измерить и сложить периметры каждой стены. Для подсчёта количества направляющих профилей сумму периметров делят на 3. Также нужно учесть дополнительные профили для обрамления окон и дверей.

4. Следующий этап – расчёт стоечных (потолочных) профилей. Обычно длина профиля для гипсокартона составляет 3 метра, а размеры сечения — 6 см на 2,7 см. Эти профили используются для создания каркаса, на который крепится гипсокартон. Шаг установки вертикальных профилей составляет 60 см, а горизонтальных – от 40 до 60 см.

5. Подсчитываем количество прямых подвесов для усиления вертикальных профилей. Подвесы монтируются к стене на расстоянии 50 см друг от друга, поэтому можно легко рассчитать нужное количество дюбелей. Стандартный размер дюбелей — 40 мм на 6 мм.

Как правильно измерить комнату для создания точного чертежа потолка из гипсокартона

Натяжные потолки относительно недорогие, и их можно быстро смонтировать. Чтобы натянуть потолки в квартире площадью 100 м², бригаде понадобится всего несколько дней. Натяжные потолки монтируют на расстоянии не меньше 150–300 мм от основания, поэтому они «съедают» высоту комнаты. Зато под ними легко спрятать провода и другие коммуникации.

Между перекрытием и натяжными потолками нет вентиляции, поэтому в потолочном пространстве может образоваться плесень. Это важно учитывать, если основание потолка сделано из, известняка или дерева. Такие материалы хорошо впитывают влагу из воздуха и реагируют на колебания температуры. Перед монтажом потолка их нужно обработать специальнымдля удаления плесени и защиты от нее.

Если вас затопят соседи сверху, потолочное полотно можно высушить, а средства для защиты от плесени, которыми вы обработали базовый потолок до монтажа натяжного, выдержат и такое испытание.

Натяжные потолки боятся высоких температур и острых предметов, поэтому для светильников подбирайте лампы, которые дают минимум тепла, и меняйте их аккуратно.

Как выбрать тип потолка из гипсокартона для своего помещения

Может ли упасть подвесной потолок? Если вся конструкция сделана правильно, об этом можно не волноваться. Вместе с этим вы сможет наслаждаться всеми преимуществами, которые дает подвесной потолок из гипсокартона – уникальным дизайном окружающего пространства, возможностью использования оригинального освещения, лучшей звукоизоляцией комнаты и уменьшением ее кубатуры. Узнайте, какие ошибки не следует допускать во время монтажа подвесного потолка из гипсокартонных плит!

Из этой статьи вы узнаете:

• как выбрать соответствующие гипсокартонные плиты,
• как подобрать комплектующие для подвесного потолка из гипсокартонных плит,
• как избежать деформации подвесного потолка из гипсокартона,
• улучшает ли подвесной потолок звукоизоляцию,
• в каких условиях следует выполнять монтаж подвесного потолка из гипсокартонных плит.

Как выбрать соответствующие гипсокартонные плиты?

Одна из наиболее распространенных ошибок во время монтажа подвесного потолка из гипсокартона – выбор несоответствующих гипсокартонных плит. Существует несколько видов этих продуктов, которые следует подбирать к условиям, преобладающим в конкретном помещении. Гипсокартонные плиты отличаются по степени водопоглощения, звукоизоляции и огнестойкости. Стандартный гипсокартон отлично подходит для спален и детских комнат. Если же гостиная соединена с кухней, где вы часто и много готовите, лучше выбрать специальные водонепроницаемые модели, которые используют для кухонь и ванных комнат. Благодаря этому вы убережете свой подвесной потолок из гипсокартона от повреждений и недешевого ремонта.

Как подобрать комплектующие для подвесного потолка из гипсокартонных плит?

Как сделать подвесной потолок из гипсокартона, чтобы не допустить ошибку? Вам понадобятся также другие элементы, входящие в состав данной конструкции:

• Для монтажа подвесного потолка из гипсокартона нужны прежде всего крепежные элементы. В случае конструкций, расположенных на небольшом расстоянии от потолка (до 12 см),подходят модели прямых подвесов: ES, EL, WP; при большем расстоянии необходимо использовать поворотные подвесы.
• Для создания каркасау вам будут нужны металлические профили, которые крепятся к потолку или к упомянутым ранее подвесам. Наиболее простые конструкции предусматривают выполнение одноуровневого каркаса, но для большей прочности подвесного потолка из гипсокартона стоит выбрать двухуровневый каркас – он менее склонен к повреждениям.

Первое правило, которое упростит вам подбор необходимых комплектующих – выбирать изделия, входящие в одну систему. Если вы начнете использовать комплектующие разных производителей и из разных систем, может оказаться, что они несовместимы между собой.

Важно!

Какое количество подвесов должно быть в подвесном потолке? А сколько профилей должно быть в подвесном потолке? Эти вопросы очень важны при создании каркаса, на котором будет монтироваться подвесной потолок из гипсокартона. Предусматривается, что максимальное расстояние между элементами не должно превышать 100 см, но следует размещать их чуть плотнее – через каждые 40-50 см, чтобы вся конструкция была более стойкой, а монтаж подвесного потолка из гипсокартона – как можно легче.

Подбирая необходимые комплектующие, не забывайте также про изделия для обработки самих гипсокартонных плит, таких как шпаклевочная масса A CRYL-PUTZ® ST10 .

Как избежать деформации подвесного потолка из гипсокартона?

Почему трескается подвесной потолок? Такое явление может быть следствием еще одной ошибки, допущенной во время монтажа гипсокартонных плит. Потолок постоянно работает, поэтому следует оставить ему место для незаметных для нас движений – благодаря этому он может свободно сжиматься и расширяться без риска повреждения. Именно для этого в потолке из гипсокартона необходимы деформационные швы.

Улучшает ли подвесной потолок звукоизоляцию?

Подвесные потолки из гипсокартона ценят за их изоляционные свойства, особенно с точки зрения звукоизоляции. Однако для того, чтобы ваши ожидания оправдались, следует самостоятельно улучшить данные параметры. Для этого свободное пространство между досками и потолком нужно заполнить изоляционным материалом, таким как минеральная вата, а на профилях применять звукоизоляционную ленту.

В каких условиях следует выполнять монтаж подвесного потолка из гипсокартонных плит?

Монтаж подвесного потолка из гипсокартона должен происходить при опредленных условиях – температура окружающей среды должна быть не ниже 5 °C, а во время шпаклевки – минимум 10 °C. Такие ограничения помогут уберечь подвесной потолок от трещин и других повреждений в будущем.

Какие нюансы нужно учитывать при создании чертежа потолка из гипсокартона

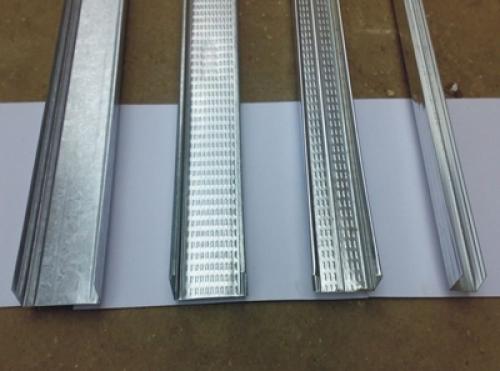

• CD — потолочный профиль 60х27 (ПП). Он несет основную нагрузку и удерживает вес готовой конструкции. Такой профиль имеет боковые перегородки повышенной жесткости. Его применяют для отделки стен и потолков.
• Направляющий профиль 27х28 . Этот вспомогательный профиль предназначен для крепления листов конструкции. Он задает плоскости будущих изделий. Его используют как для соединения каркаса с поверхностями, так и для сопряжения разных плоскостей конструкции.
• UW — направляющий профиль 50х40 , 75х40, 100х40 (ПН) используется для создания перегородок. ПН монтируется к потолку и полу, прилегающим к простенку.
• CW — стоечный профиль 50х50 , 75х50, 100х50 (ПС), усиливает каркас перегородок. Его устанавливают вертикально. ГКЛ крепятся к нему с обеих сторон.
• Арочный профиль. Это специальные изогнутые профили выпуклой и вогнутой формы. Профиль этого типа используют для создания сложных конструкций плавной формы, со всевозможными изгибами.

Металлические профили монтируются с помощью дополнительных крепежных элементов:

• Двухуровневый соединитель CD-профиля скрепляет перпендикулярные профили разных уровней. Для монтажа этой детали придается форма буквы «П».
• Соединитель одноуровневый, называемый также «крабом», используют для соединения поперечных перемычек одного уровня методом крест-накрест. При установке в профиль он защелкивается и затем закрепляется саморезами. Для одного соединения может потребоваться 8 саморезов.
• Прямые подвесы для CD - это металлические пластины. При креплении им также придают форму «П». Они используются для подвесных потолков. Средний отрезок пластины крепится к поверхности, а с помощью загнутых краев фиксируют профиль.
• Анкерный подвес тоже предназначен для крепления CD профиля к потолку. Его используют, когда прямой подвес недостаточной длины. Подвес этого типа вставляется в профиль, при этом его тяга продевается через имеющиеся в пружине специальные отверстия. Тяга может выдерживать до 25 кг нагрузки.
• Удлинитель для CD профиля (продольный соединитель) применяют для удлинения несущего профиля. Он соединяется с профилем саморезами.
• Соединитель угловой также применяется в качестве краба при создании каркаса подвесных потолков одного уровня.
• К капитальным поверхностям, например, потолкам и стенам, конструкция крепится дюбелями, а при помощи саморезов разных типов осуществляют крепеж гипсокартона к металлическим рейкам.
