Купольные дома проекты. Отличие стратодезического купольного дома от геодезического

24.01.2020 в 11:23

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического

Как показывает практика, люди, впервые увидевшие или узнавшие про купольные дома, чаще всего делятся на две категории. Это — те, кто безоговорочно принимает такую форму дома и, отметим, образ жизни, и те, кто считает подобные сооружения причудой или, как вариант, — домом не под ПМЖ, а летней дачей «не как у всех».

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического

Не будем вдаваться в подробности обсуждения достоинств и недостатков купольных домов (а они, как и у любой строительной технологии, есть) и сконцентрируемся на практике. Итак, есть застройщик, желающий построить купольный дом. С чего начать? Отличный пример грамотного и обстоятельного подхода — история пользователя портала с ником Rustad .

Rustad Пользователь FORUMHOUSE

Я решил построить купольный дом относительно небольшой площади, около 100 кв. м, под Санкт-Петербургом. Участок идёт под наклоном. Дом преимущественно будет использоваться летом с нечастыми заездами зимой. Возводить буду геодезический купольный дом по бесконнекторной технологии. Подобное сооружение является точной математической моделью. Строить его без расчёта и проекта нельзя, т.к. погрешность при сборке каркаса и при изготовлении деталей не должна превышать 1 мм. Если не соблюсти это правило, то при накоплении косяков каркас «уйдёт».

Прежде чем мы расскажем о нюансах проектирования и строительства дома, представленного на фото ниже, ответим на вопрос, который одним из первых возникает перед любым человеком, задумавшим возвести купольный дом.

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического

Чем отличается стратодезический купольный дом от геодезического? Не вдаваясь в детальное описание технологии, скажем, что ключевое отличие заключается в способе возведения каркаса.

Стратодезический купол возводится из стоек, например, изготовленных из гнутоклееных деревянных балок, а этапы его сборки во многом напоминают обычную технологию каркасостроения.

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического

Особенность этой технологии — устойчивость к вертикальным нагрузкам и возможность использования при строительстве стандартных окон и дверей.

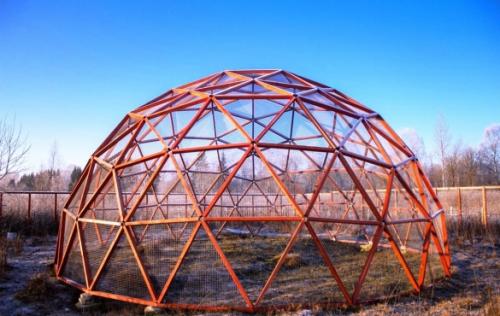

Геодезический купол возводится несколько иначе. Сначала изготавливаются отдельные секции, например, в виде треугольников, которые затем, шаг за шагом, соединяются друг с другом.

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического

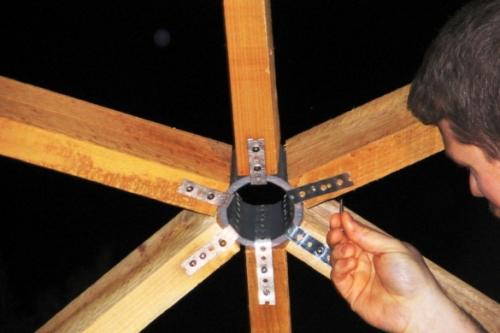

При сборке рёбер (секций) геодезического купола может применяться технология коннекторного соединения (например, при помощи металлического коннектора).

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического

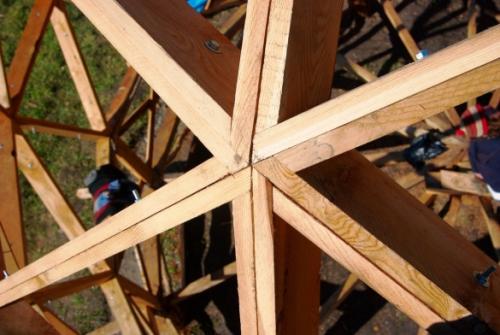

Или (менее распространённая в России) бесконнекторная технология.

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического

Rustad остановился на последнем варианте и, как мы уже говорили выше, начал с разработки проекта.

Rustad

Строить купольный дом без проекта или что-то нацарапав карандашом на листке бумаги — занятие бесперспективное. На опыте знакомых могу сказать, что это всегда приводит только к одному — переделкам и бесконечной перестройке того, что получилось. Также не панацея — отдать проект на откуп дизайнеру.

Дизайнер может красиво нарисовать, но с точки зрения практики то, что он создал, зачастую просто невозможно воплотить в жизнь. Проектировать дом должен человек с профильным образованием, но даже инженер-проектировщик может не учесть положение строения на участке относительно сторон света, розу ветров, размеры отделочных материалов. Поэтому Rustad, имея в распоряжении два свободных месяца, засел за проектирование купольного дома, и вот что в итоге у него получилось.

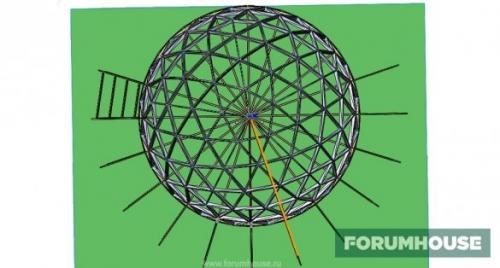

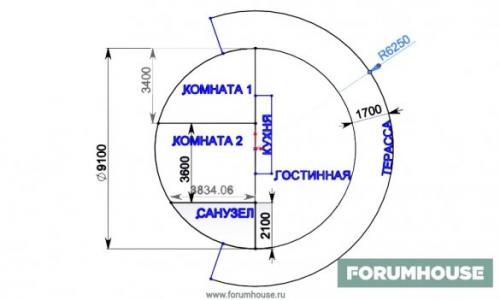

Отметим, что проект за это время несколько раз видоизменялся с учетом рекомендаций опытных строителей, доступности материалов, особенностей расстановки мебели и внесением пожеланий от домочадцев.

Купольные дома внутри. 5 причин построить купольный дом

Находим удивительное жилье

Купольные дома выглядят странно по сравнению с классическими домиками, выстроенными в ряд в каком-нибудь поселке. В сороковые годы архитектор и изобретатель Ричард Бакминстер Фуллер увидел потенциал в заимствовании идей архитектуры дома у природы.

Фуллер начал экспериментировать с геометрией и к 1951 году запатентовал геодезический купол. Он являлся предшественником современных купольных домов. До сих пор они встречаются не так часто, даже в крупных городах. Геодезический купол является одной из самых эффективных архитектурно-строительных систем. В чем же ценность разработок Фуллера и почему на них стоит обратить пристальное внимание, если планируете строить дом?

1. Энергоэффективность

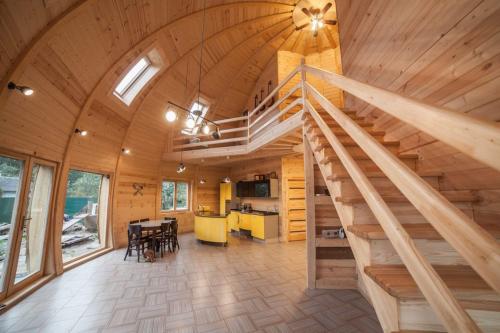

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического 06 Сфера - наиболее эффективная природная форма. В сравнении с домом прямоугольной формы, купольный дом имеет на 30% меньше площади поверхности. Купольный дом экономит количество строительных материалов на ⅓ в сравнении с прямоугольным домом.

Материалов на создание купольного дома уходит меньше и при этом они в 5 раз прочнее классического дома за счет архитектуры и устройства каркаса. А внешнее покрытие в сочетании с формой пропускает тепло и сохраняет его внутри помещения, чем помогает своему владельцу экономить около 30% от среднего счета за отопление и электричество.

2. Устойчивость

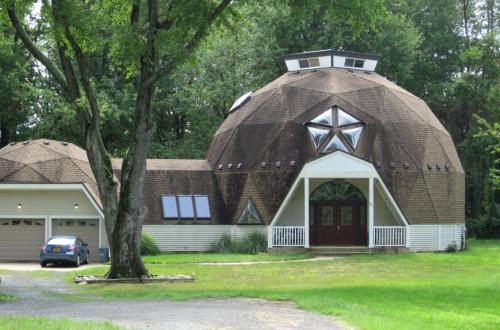

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического 07 В наших краях это не столь актуально, но, например, в горах Санта Крус в Калифорнии в 1989 году произошло землетрясение амплитудой 7.1. балл и 500 стандартных домов были разрушены до основания. Единственные дома, сохранившиеся в первозданном виде, были купольными. Первое время их использовали как убежища для пострадавших.

Купольные дома сохраняются не только во время землетрясений. Они устойчивы к ураганам и подобным стихийным бедствиям, а они в нашей полосе случаются. В основе купольного дома - треугольная форма, которую практически невозможно деформировать и разрушить подобными явлениями природы.

3.Выгодная стоимость

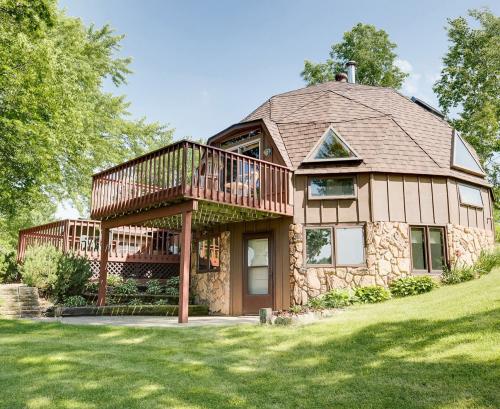

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического 08 Экономия на строительных материалах позволяет сократить бюджет всего сооружения. Сюда же относятся деньги, сэкономленные на коммунальных платежах, страховке и поддержании дома в порядке.

4.Бесконечный дизайнерский простор

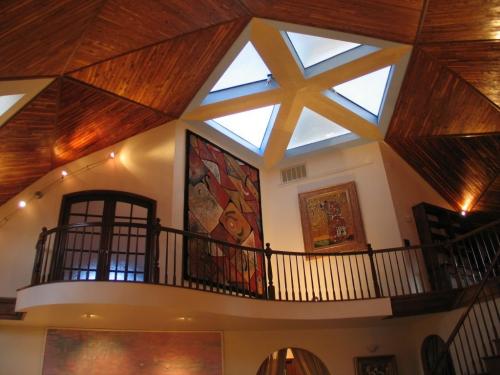

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического 09 Сначала может показаться сложным красиво и комфортно обустроить дом подобной формы. Но это только на первый взгляд. На самом деле у купольного дома много преимуществ: открытый план позволяет зонировать пространство любым способом, перегрузить планировку лишними деталями практически невозможно.

Еще один плюс купольных домов - высокие потолки и широкие окна, пропускающие максимум естественного света. В качестве идей для декора купольный дом ограничивается лишь фантазией владельца. Внутреннее убранство такой постройки отлично выглядит в натуральных материалах и цветах, подчеркивая экологичность, простоту и комфорт.

5.Захватывающий внешний вид

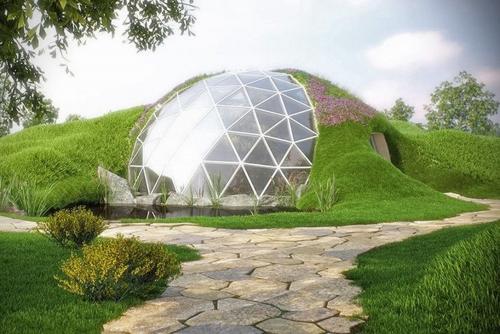

Купольные дома проекты. Отличие стратодезического купольного дома от геодезического 10 Еще одна причина выбрать купольный дом - внешний вид. Он долгие годы будет привлекать к себе внимание и опережать своих квадратных братьев по красоте и необычности.

Споры и противоречия по поводу выгоды купольных домов подогревают интерес. При выборе проекта своего будущего жилья обратите внимание на этот формат и. Да, у него неоднозначный бэкграунд, но выбор в пользу такого дома означает шаг в будущее.

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

Как показывает практика, люди, впервые увидевшие или узнавшие про купольные дома, чаще всего делятся на две категории. Это — те, кто безоговорочно принимает такую форму дома и, отметим, образ жизни, и те, кто считает подобные сооружения причудой или, как вариант, — домом не под ПМЖ, а летней дачей «не как у всех».

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

Не будем вдаваться в подробности обсуждения достоинств и недостатков купольных домов (а они, как и у любой строительной технологии, есть) и сконцентрируемся на практике. Итак, есть застройщик, желающий построить купольный дом. С чего начать? Отличный пример грамотного и обстоятельного подхода — история пользователя портала с ником Rustad .

Rustad (Пользователь FORUMHOUSE):
Я решил построить купольный дом относительно небольшой площади, около 100 кв. м, под Санкт-Петербургом. Участок идёт под наклоном. Дом преимущественно будет использоваться летом с нечастыми заездами зимой. Возводить буду геодезический купольный дом по бесконнекторной технологии. Подобное сооружение является точной математической моделью. Строить его без расчёта и проекта нельзя, т.к. погрешность при сборке каркаса и при изготовлении деталей не должна превышать 1 мм. Если не соблюсти это правило, то при накоплении косяков каркас «уйдёт».

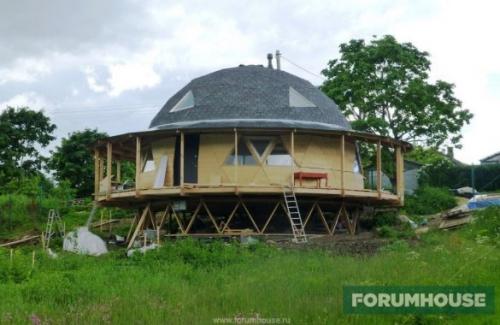

Прежде чем мы расскажем о нюансах проектирования и строительства дома, представленного на фото ниже, ответим на вопрос, который одним из первых возникает перед любым человеком, задумавшим возвести купольный дом.

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

Чем отличается стратодезический купольный дом от геодезического? Не вдаваясь в детальное описание технологии, скажем, что ключевое отличие заключается в способе возведения каркаса.

Стратодезический купол возводится из стоек, например, изготовленных из гнутоклееных деревянных балок, а этапы его сборки во многом напоминают обычную технологию каркасостроения.

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

Особенность этой технологии — устойчивость к вертикальным нагрузкам и возможность использования при строительстве стандартных окон и дверей.

Геодезический купол возводится несколько иначе. Сначала изготавливаются отдельные секции, например, в виде треугольников, которые затем, шаг за шагом, соединяются друг с другом.

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

При сборке рёбер (секций) геодезического купола может применяться технология коннекторного соединения (например, при помощи металлического коннектора).

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

Или (менее распространённая в России) бесконнекторная технология.

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

Rustad остановился на последнем варианте и, как мы уже говорили выше, начал с разработки проекта.

Rustad:
Строить купольный дом без проекта или что-то нацарапав карандашом на листке бумаги — занятие бесперспективное. На опыте знакомых могу сказать, что это всегда приводит только к одному — переделкам и бесконечной перестройке того, что получилось. Также не панацея — отдать проект на откуп дизайнеру.

Дизайнер может красиво нарисовать, но с точки зрения практики то, что он создал, зачастую просто невозможно воплотить в жизнь. Проектировать дом должен человек с профильным образованием, но даже инженер-проектировщик может не учесть положение строения на участке относительно сторон света, розу ветров, размеры отделочных материалов. Поэтому Rustad, имея в распоряжении два свободных месяца, засел за проектирование купольного дома, и вот что в итоге у него получилось.

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

Отметим, что проект за это время несколько раз видоизменялся с учетом рекомендаций опытных строителей, доступности материалов, особенностей расстановки мебели и внесением пожеланий от домочадцев.

Стратодезический купольный дом. Отличие стратодезического купольного дома от геодезического

Купольные дома недостатки. Примеры и разновидности купольных конструкций

Сферическую конструкцию можно построить двумя способами:

  • В виде геодезического купола (собирается из треугольных каркасных ячеек, стыкуемых с помощью узловых элементов — коннекторов).
  • Из гнутых стоек или сегментов арочной формы, соединяемых вершинами (стратодезический купол).

Купольные дома недостатки. Примеры и разновидности купольных конструкций

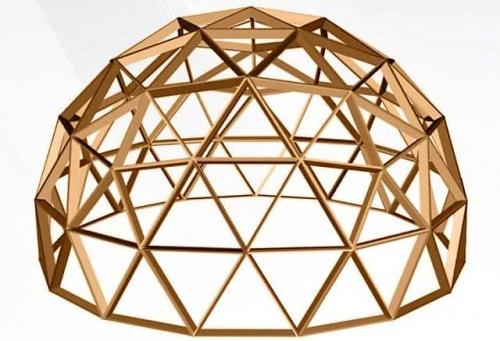

Геодезический купол

Купольные дома недостатки. Примеры и разновидности купольных конструкций

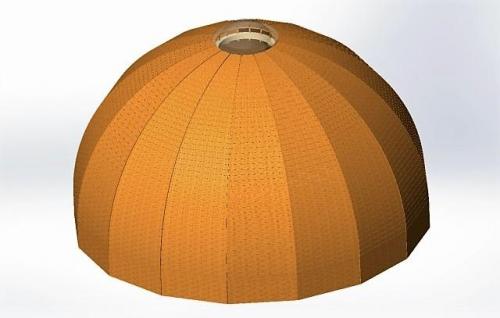

Стратодезический купол

Купольные дома недостатки. Примеры и разновидности купольных конструкций

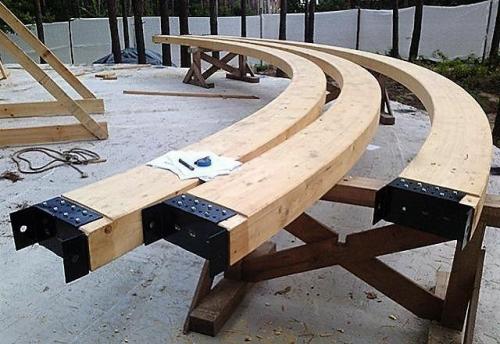

Гнутоклееные деревянные стойки для сборки стратодезического купола

По технологии стратодезического купола собирают «маковки» православных храмов. Геодезический купол пришел к нам из Америки. Его изобретателем считают инженера Фуллера.

Несмотря на различия во внешнем виде, эти конструкции отличаются минимальным весом, высокой жесткостью и устойчивостью.

Дома в форме сферы можно строить из любого материала, начиная от пенопласта и заканчивая бетоном. Выбор конкретного варианта зависит от технической оснащенности исполнителя. Для возведения жилых зданий чаще всего используют конструкции с деревянным каркасом.

Причин для этого несколько. Древесина – экологичный и прочный материал, обладающий высокой упругостью. Геодезические купола собирают из деревянных балок, соединяя их стальными коннекторами.

Купольные дома недостатки. Примеры и разновидности купольных конструкций

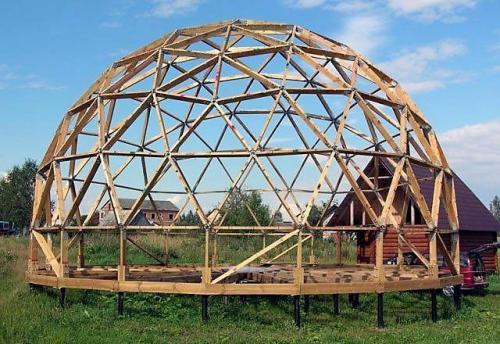

Каркас дома на основе геодезического купола

Стратодезические жилые конструкции строят из гнутоклееных балок.

Купольные дома недостатки. Примеры и разновидности купольных конструкций

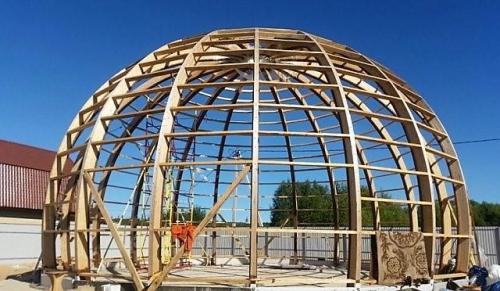

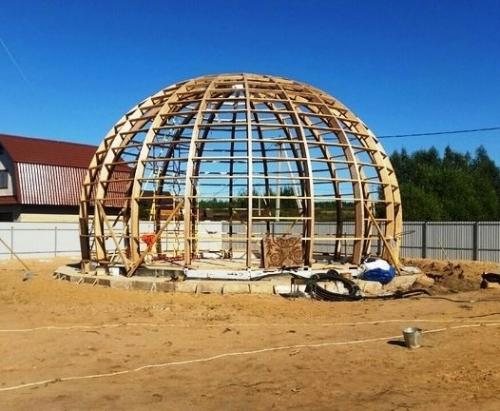

Каркас здания на основе стратодезического купола

Японская технология сферических зданий основана на использовании гнутых пенопластовых блоков с замками. Из них собирают небольшие одноэтажные постройки. Пенопласт в таком доме выполняет сразу две функции: конструкционного материала и утеплителя.

Купольные дома недостатки. Примеры и разновидности купольных конструкций

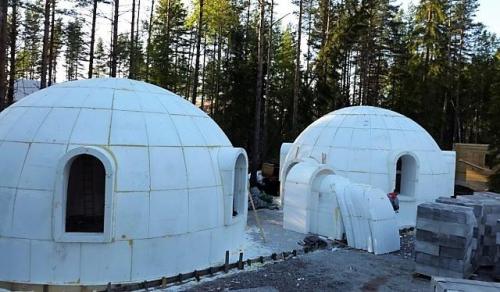

Современный домик-«иглу» строится не из снега, а из пенопластовой «скорлупы»

Минимальный вес дома-сферы позволяет возводить его на мелкозаглубленном ленточном или свайном фундаменте. Для утепления секций используют минвату, солому, эковату или пенопласт.

Купольные дома недостатки. Примеры и разновидности купольных конструкций

Наиболее распространенный вид кровельного покрытия – мягкая битумная черепица. Этот материал идеально ложится на криволинейные поверхности.

Купольные дома недостатки. Примеры и разновидности купольных конструкций

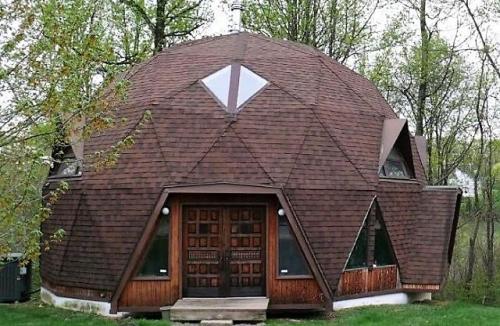

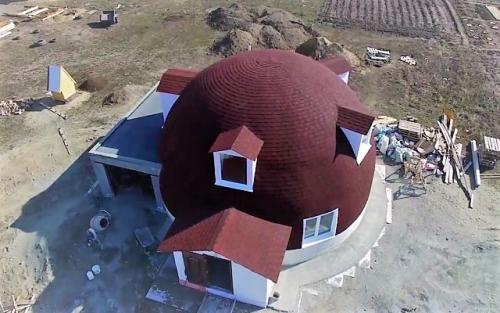

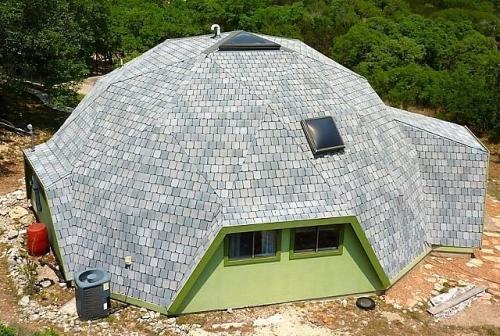

Дом-сфера, покрытый битумной черепицей

Сторонники экостроительства делают выбор в пользу деревянного гонта – тонких дощечек, образующих оригинальное чешуйчатое покрытие.

Купольные дома недостатки. Примеры и разновидности купольных конструкций

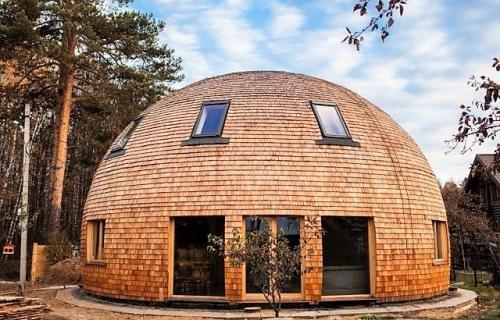

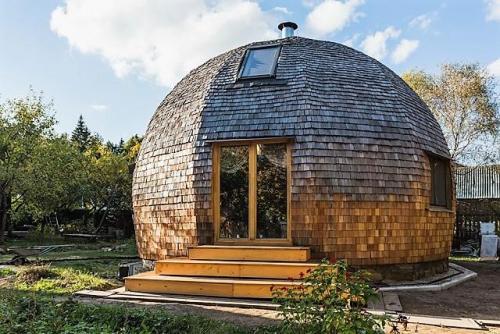

Деревянный гонт естественно смотрится на сферическом здании

Купольные дома недостатки. Примеры и разновидности купольных конструкций

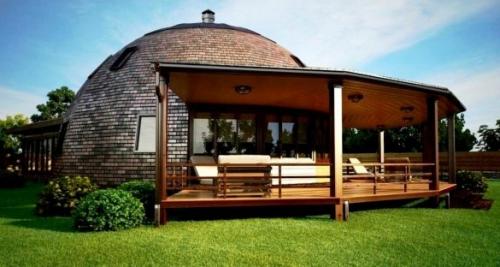

Двухуровневый дом на основе стратодезического купола с гонтовой облицовкой

Недавно на рынке появились новые материалы, идеально адаптированные для создания бесшовного кровельного ковра. Это «жидкая пробка» (частицы пробкового дерева в акриловом полимере) и жидкая резина.

Как мы уже говорили, материал для строительства сферического дома может быть разнообразным. Если вам больше нравится бетон, нет проблем.

Купольные дома недостатки. Примеры и разновидности купольных конструкций

Используя технологию набрызга, можно возводить купольные постройки из легкого бетона

Современные технологии позволяют строить такие дома с помощью пневмоопалубки из ПВХ, на которую наносится вспененный утеплитель. Затем по утеплителю ставят арматурный каркас и наносят на него бетонную смесь методом торкретирования.

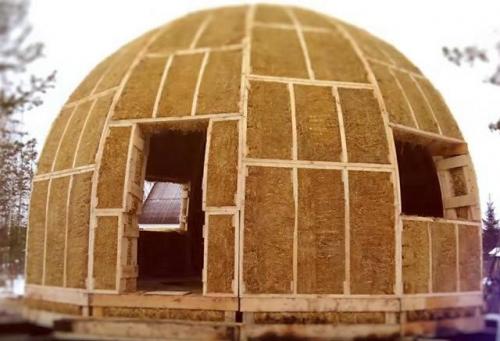

Из одних соломенных блоков дом-сферу не построишь. Этот материал используют как утеплитель. Солому плотно набивают в ячейки из досок и собирают из них купол.

Купольные дома недостатки. Примеры и разновидности купольных конструкций
