Какой брус лучше выбрать для перекрытия. Критерии выбора деревянных брусков под лаги

Какой брус лучше выбрать для перекрытия. Критерии выбора деревянных брусков под лаги



Многое будет зависеть от того, в каком месте конструкция из лаг будет собираться. Вариантов здесь несколько, это и полы по грунту, и по бетонному основанию, и по фундаменту, когда лаги устанавливаются навесу. Исходя из этого, и выбирается сечение бруса, конечно, с учетом расстояния между устанавливаемыми элементами.





К примеру, если полы сооружаются в городской квартире по бетонной стяжке, то строгих требований к размерам брусков нет. Здесь главное соблюсти параметры высоты потолка, а если есть необходимость, то и параметры утеплителя. Если деревянный пол монтируется на первом этаже, то минимальная ширина используемых брусков должна быть 70 мм, потому что именно такая толщина утеплителя обеспечит хорошую теплоизоляцию квартиры. В данном случае бруски укладываются на ребро, то есть, на меньшую сторону сечения, а значит, ширина пиломатериала будет высотою лаговой конструкции.

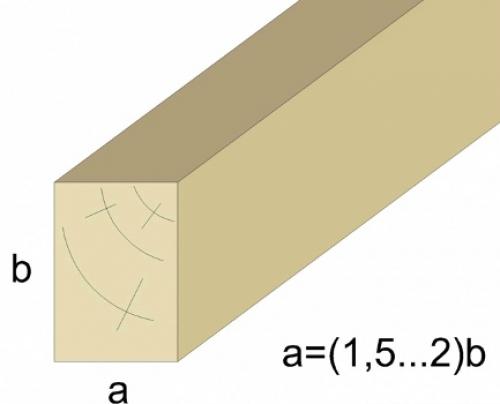

Что касается толщины бруса, то оптимальное соотношение его к ширине – 1:2. Так как в примере был выбран параметр ширины 70 мм, то толщина бруска будет или 35, или 40 мм. В данном случае толщина определяет устойчивость установки. И чем она больше, тем прочнее лага будет держаться на поверхности. Но при этом увеличивается стоимость изделия. Поэтому надо выбирать оптимальный вариант соотношения сторон сечения бруса.





При сооружении пола в квартире не на первом этаже можно не использовать стандартное соотношение сторон сечения. Здесь можно выбрать любой брус, потому что лаги укладываются на тот же бетонный пол только без теплоизоляционного слоя, размеры которого уже не учитываются. Это могут быть бруски сечением 40х40, 40х50, 50х50 мм. В данном случае, чем меньше размер высоты лаги, тем выше потолок после сооружения деревянного пола.

Перекрыть пролет 4 метра. Расчет длины балок перекрытия.

Размеры пролета, который необходимо перекрыть и размер заделывания балок перекрытия в стены определяет длину балок. Длина замеряется рулеткой. Глубина заделывания балки в стену в каждом случае должна определяться индивидуально, исходя из того материала, из которого изготовлены стены. В кирпичные или бетонные стены балки перекрытия устанавливаются в пазы глубиной около 100 мм, если балка перекрытия изготовлена из доски и на глубину 150 мм, если балка из бруса. В деревянных стенах вырубают специальные зарубки, глубина которых должна составлять не менее 70 мм. В случае крепления балок перекрытия к деревянным стенам при помощи специальных металлических креплений, в качестве которых используют уголки, кронштейны, хомуты, длина балок такая же, как и расстояние между стенами. В некоторых случаях на деревянные балки перекрытия монтируют стропильные ноги крыши и тогда необходимо выпустить балки за стену на 30-50 см, чтобы сформировать свет будущей крыши.

Балки перекрытия в зависимости от того из какого материала или древесины они изготовлены могут перекрывать разный размер пролетов. При этом необходимо учитывать, что оптимальным является длина пролета в 2,5–4 м. При длине до 6 м может быть использована балка перекрытия из обрезной доски или бруса. От 6 до 12 м уже необходимо применять балки перекрытия из клееного бруса, которые могут быть прямоугольными или двутавровыми. В случае же использования обычных балок перекрытия необходимо опирать их на промежуточные опоры, в качестве которых выступают стены или колонны. Вместо балок, если длина пролета составляет более 6 м, можно использовать деревянные фермы.

Для расчета балки перекрытия, воспользуйтесь онлайн калькулятором расчета балки перекрытия .

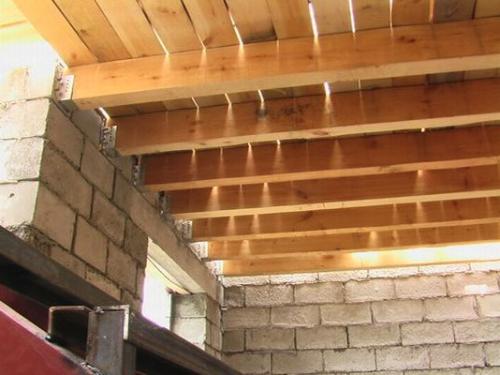

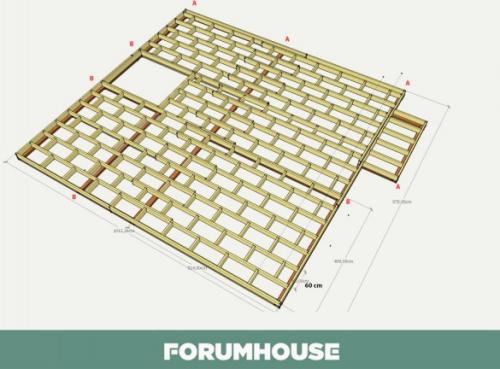

Брус для перекрытия второго этажа. Деревянные балки перекрытия - размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Деревянные балки перекрытия 7 метров. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Толщина деревянного перекрытия. Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

• Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
• Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
• На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
• Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
• Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

• Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
• Низкая огнестойкость (без специальной пропитки);
• Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

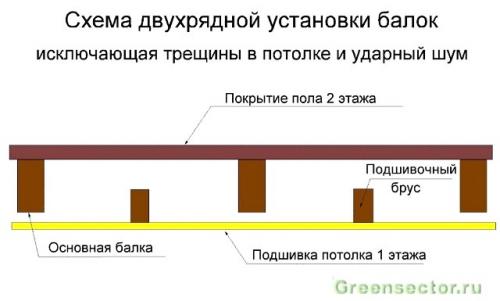

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

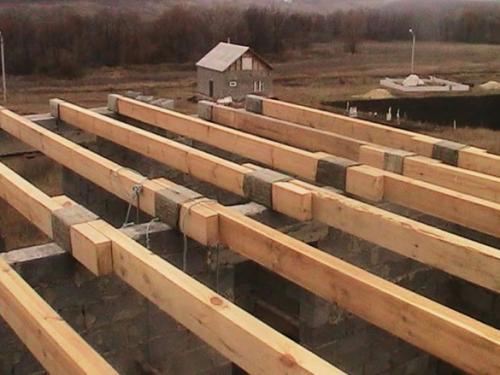

Брус для перекрытия дома. Укладка балок

Сечение, а следовательно, и шаг установки балок — это расчетные величины, зависящие от длины пролета, проектных нагрузок, а также размера плит утеплителя, который укладывают в промежутки между балками.

Если согласно проекту балки должны быть расположены параллельно длинной стене, чтобы, например, стать элементом дизайна интерьера, то их сечение определяется особо. В этом случае обычно используют изделия из клееной древесины с металлическим армированием, предусматривают опорные колонны, усиливают конструкцию поперечными балками и др.

Узел соединения балки с венцом брусового или бревенчатого дома выполняют разными способами. Один из них — укладка балки в выбранный на 70 мм паз через промежуточный изоляционный слой (чтобы в результате трения не появлялся скрип). При подрубке конца балки — например, для замка «ласточкин хвост» и т. п. — ее сечение может быть уменьшено только на четверть (СНиП II-25-80), иначе возникает риск появления в ней продольных трещин и, как следствие, снижения несущей способности.

Коробка дома, сложенного из бруса или бревна, осаживается практически равномерно по всем стенам, а следовательно, перекоса перекрытий можно не опасаться

Вариант опирания деревянной балки на кирпичную стену

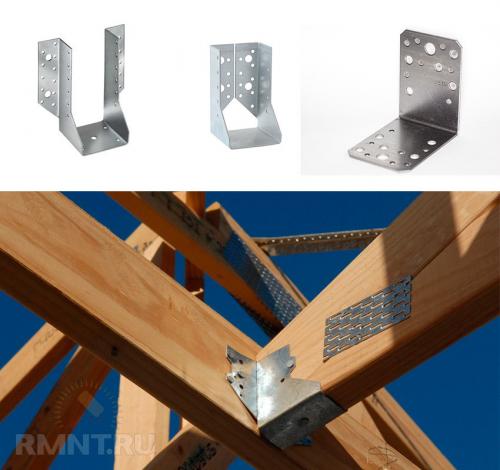

Также соединение выполняют с применением опорных элементов из оцинкованной стали — уголков, кронштейнов, Т-образных пластин и др., которые фиксируют к стене металлическими саморезами или шурупами-глухарями большого сечения, а к ним теми же саморезами крепят балку. Опоры могут быть скрытыми или оставаться на виду, если потолочная конструкция выступает в качестве интерьерной детали. При этом следует учитывать, что специалисты рекомендуют использовать такое соединение балок только с внутренними стенами, поскольку на ограждающей стене опорные элементы могут попасть в точку росы, что приведет к выпадению конденсата и появлению темных пятен на древесине.

Для устройства деревянных перекрытий в блочных и кирпичных домах в процессе кладки стен в них предусматривают специальные гнезда глубиной не менее 150 мм, куда вставляют балки. Предварительно их концы срезают под острым углом, чтобы древесина не насыщалась влагой, обрабатывают биозащитными препаратами и гидроизолируют двумя слоями рубероида или пергамина. Торец при этом должен оставаться открытым, чтобы ничто не мешало движению водяного пара. Углубление выстилают гидроизоляционным материалом, помещают внутрь утеплитель, кладут деревянную прокладку (также обработанную антисептиком) и вставляют туда балку, фиксируя ее анкерами. Обратите внимание: СНиПы запрещают глухую (закрытую) заделку деревянных конструкций в каменные стены, поэтому по краю гнезда необходимо предусмотреть воздушный зазор.

Как быть, если балка одним своим концом опирается на деревянную стену, а другим – на каменную? Ведь первая будет давать осадку, а вторая нет. Как в этом случае поведет себя перекрытие?

Чтобы не допустить его перекоса, практикуют следующее решение. Вдоль каменной стены ставят столбы (деревянные, бетонные и пр.), закрепляют на них винтовые домкраты, поверх кладут опорный брус, а на него – концы балок. Таким образом, подкручивая винты, можно выравнивать перекрытие, «подстраиваясь» под осадку деревянной стены. Сечение и шаг столбов – величины расчетные.

Что касается эстетической стороны вопроса, то столбы можно оставить на виду, вписав их в стилистику интерьера, а можно спрятать за обшивкой, только при этом нужно не забыть устроить в ней окошки для регулировки домкратов.

Размеры бруса для перекрытия. Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

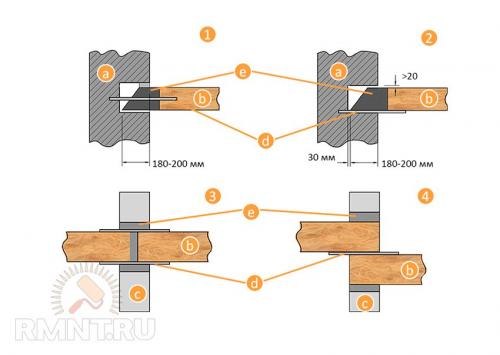

1. Глухая заделка. 2. Открытая заделка. 3. Соединение балок встык. 4. Соединение балок вразбежку. a — кирпичная стена, b — балка, c — внутренняя опора, d — накладка металлическая e — гидроизоляция

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

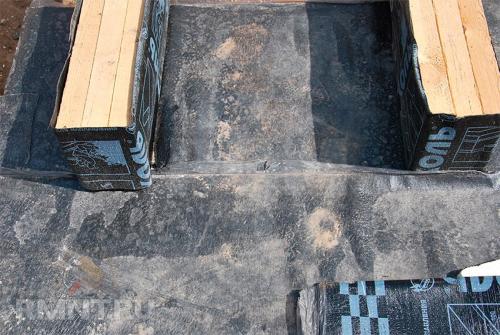

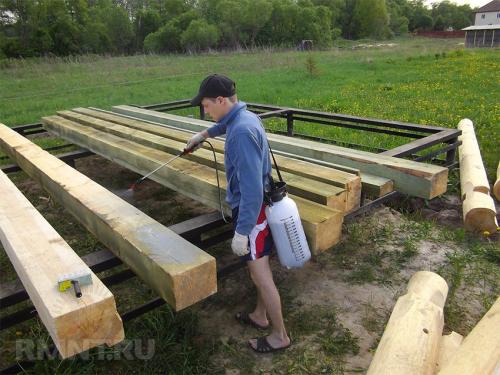

Балки перекрытия пропитываются антисептическими составами , а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

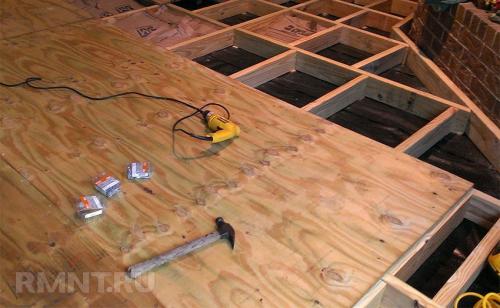

Черновой пол настилается двумя способами:

1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

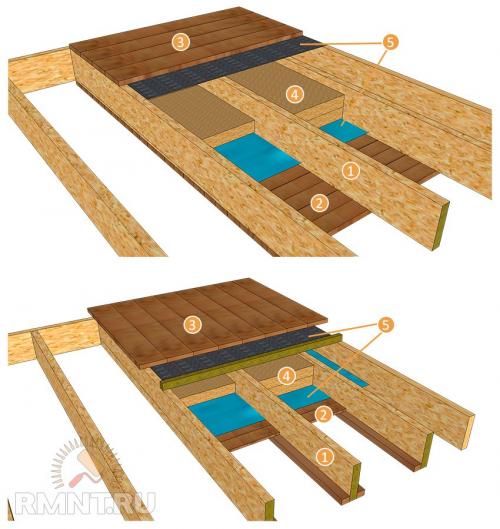

1. Балки перекрытия. 2. Подшивка. 3. Черновой пол. 4. Утеплитель 5. Пароизоляция

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

Балки друг к другу крепятся с помощью специальных металлических изделий.

Деревянные балки перекрытия 6 метров, сечение. Расчет деревянной балки Онлайн, расчет несущей способности и прогиба деревянных балок

При проектировании дома или любой другого строения требуется проводить расчеты несущей способности балок перекрытий. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины и сечения. Предлагаемый ниже калькулятор, расчет деревянной балки онлайн, поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.В 2021 году, программа нами была полностю переписана и теперь коректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачного использования и поделитесь ссылкой с друзьями.

Калькулятор для расчета несущей способности однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам. Расчёт по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите требуемый тип балки и материал из раскрывающихся списков. Также из раскрывающегося списка в правом поле выберите максимально допустимый прогиб балки в зависимости от типа перекрытия. Остальные данные (размеры сечения и длину пролета) следует ввести в соотетствующие ячейки в левом поле.

Все результаты расчитываются автоматически при внесении любых изменений в поля ввода и раскрывающиеся списки

Полученный результат можно распечатать нажав кнопку "Печать".

Все права пренадлежат: https://karkasdom.info

Закрыть

Расчёт однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам

Материал и тип балки

МатериалСоснаЕльЛиственница

Тип балкиБрусБревно

Длина пролета L,мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Расчёт с сайта karkasdom.info

Момент инерции сечения, см⁴ 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытия)

Шаг балок,мм

Нагрузка по площади, кг/кв.м

Распределенная нагрузка, кг/кв.м 150

При относительном прогибе1/2501/2001/150

максимально допустимый прогиб для междуэтажных перекрытий, мм 16

Расчетный прогиб, мм 12

Расчетный относительный прогиб 1/333

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 2475

Сосредоточенная нагрузка (ригели)

Сосредоточенная нагрузка, кг

Расчетный прогиб, мм 16

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 1238

Помощь

Kd.i: Инструкция. Онлайн расчёт прогиба балок.
