Как сделать скважину своими руками. КАК БЫСТРО ДЕЛАЕТСЯ РАБОТА

Как сделать скважину своими руками. КАК БЫСТРО ДЕЛАЕТСЯ РАБОТА

Скважину можно пробурить как за несколько часов, так и за несколько дней. Просматривая видео в этой статье, становится понятно, что даже большая бурильная установка на машине, может выполнить быстро работу только при отсутствии на пути валунов и высоком нахождении водоносного слоя от поверхности земли.

Итак:

• Самым простым способом для дачника служит гидробурение, то есть использование давления воды.
• Разрушительную силу огня и воды можно посмотреть на фото, данный случай относится к созидательной силе воды и положительные стороны именно этого метода очевидны .
• Простота применения малогабаритной бурильной установки.
• Возможность выполнения работ без напарника, что позволяет экономить около 200 тыс. рублей.
• Возможность аренды бурильной установки, а не его приобретения.
• Обустройство скважины в довольно короткие сроки.
• Малогабаритная буровая установка (МБУ) не требует много места, она быстро и легко собирается.
• Основой принципа работы служит бурение скважин водой под давлением, когда используются свойства воды вымывать и охлаждать.
• МБУ состоит из металлической разборной рамы.
• Двигателя, передающего усиление на бур.
• Бурового инструмента.
• Водяной помпы для создания необходимого давления.
• Лебедки, вертлюгов, обеспечивающих нужное скольжение креплений остальных элементов.
• Бур разведочный или лепестковый для прохождения грунта.
• Шланги, подающие воду от помпы к вертлюгу.
• Формирование колонны производится буровыми штангами.
• Блок управления буровой установкой.

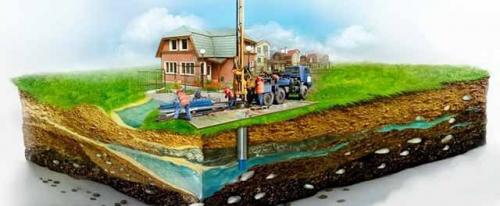

Скважина своими руками подробно. О технологиях бурения

Прежде чем рассказать о способах ведения буровых работ, перечислим разновидности скважин:

• на воду;
• на песок;
• на известняк (артезианская).

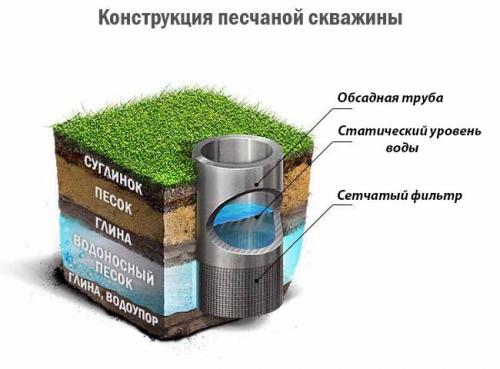

Неглубокая скважина на воду проделывается с целью достичь верхних горизонтов и организовать подачу с помощью насоса. Сюда же относится абиссинский скважный колодец из трубы малого диаметра. Соответственно, бурение на песок и на известняк означает заглубление до нижних пластов, как показано выше на схеме.

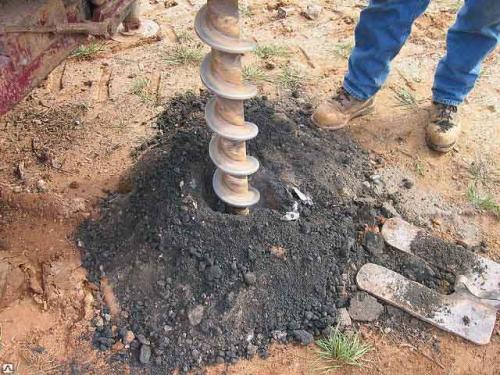

Так выглядит шнековое бурение

Существует несколько технологий пробивки узких вертикальных каналов в толще земли:

1. С помощью бура, изготовленного в виде шнека. Чтобы достичь нужной глубины, бур по мере погружения наращивается новыми секциями.
2. Колонковое бурение. В этом случае основной инструмент представляет собой полую трубу с острым торцом, куда приварены твердосплавные зубья. В процессе заглубления стакан заполняется породой, которая периодически вычищается.
3. Гидравлический способ (прямая либо обратная промывка). Суть в том, что бур опускается в канал вместе с обсадной трубой, а грунт из рабочей зоны постоянно вымывается путем давления воды, подаваемой дренажным насосом.
4. Ударно-канатный способ предполагает забивку того же стакана и периодическую выемку грунта на поверхность. Здесь используется сила удара от свободного падения инструмента, помещенного внутрь обсадной трубы. Обычно оператор вручную поднимает стакан, привязанный тросом к катушке, а затем отпускает его в свободный полет на дно скважины.

Справка. Для прохождения сыпучих пластов либо промежуточных водоносов, когда шнек или стакан попадает в жижу, применяется специальное приспособление – желонка или бур-ложка. Это кусок трубы с обратным клапаном в виде лепестка или шара, наполняемый жидкой породой при каждом погружении. Потом желонка поднимается и вычищается.

Конструкция самодельной желонки

Помимо перечисленных способов, бурение скважин на воду выполняется по технологии абиссинского колодца. Если коротко, то труба диаметром 32 мм с конусом на конце погружается до уровня грунтовых вод, впоследствии выкачиваемых из скважины поверхностным насосом.

Чтобы своими руками бурить на участке скважины и не применять специализированное оборудование, можно реализовать только 2 технологии: ударно-канатную и абиссинский колодец. О них мы и расскажем далее.

Абиссинская скважина своими руками. Особенности абиссинской скважины

Возможно, Вас заинтересует информация- скважина на даче своими руками

Абиссинская скважина относится к скважинам на песок, забор воды в ней производится из первого песчаного водоносного горизонта. Главная особенность – небольшая глубина, простое устройство и невысокая себестоимость.

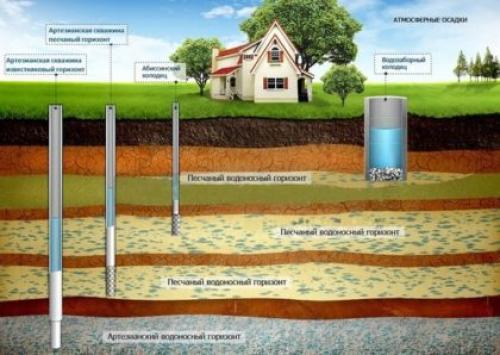

Забор воды из различных водоносных слоев

Обычные колодцы питаются от верхних грунтовых вод — так называемой верховодки. Грунтовые воды не отделены от поверхности непроницаемым слоем, поэтому в них может присутствовать растворенная органика от септиков и выгребных ям, пестициды, соли тяжелых металлов.

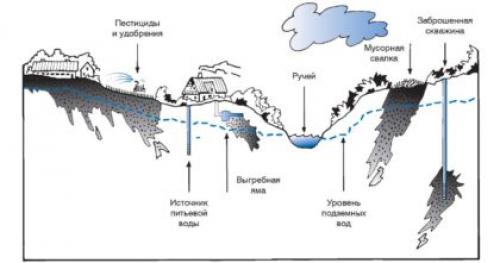

Источники загрязнения грунтовых вод

Возможно, Вас заинтересует информация о том,  как раскачать скважину после бурения

Артезианские скважины производят забор воды с глубоко расположенных напорных песчаных или известняковых горизонтов. Вода там содержит много растворенных минеральных солей, встречаются артезианские воды с высоким содержанием растворенного двухвалентного железа. Для очистки до качества питьевой воды требуется сложная фильтровальная установка.

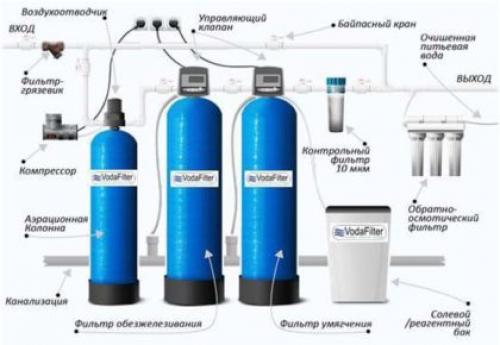

Установка для очистки артезианской воды с высоким содержанием железа и солей

Вода в абиссинской скважине отличается высоким качеством. Водонепроницаемые глиняные слои надежно защищают первый песчаный водоносный горизонт от проникновения загрязнений из верхних слоев почвы, в то же время вода не содержит избытка минеральных солей.

Устройство абиссинской скважины

Воды первого песчаного горизонта безнапорные, поэтому для откачки воды необходим насос.  Для абиссинских скважин используют поверхностные ручные или электрические насосы, принцип действия которых основан на вакуумном способе откачки. Этим ограничивается максимальная глубина до поверхности водоносного слоя, не превышающая 8 м. При этом глубина скважины может достигать 14-15 м.

Насос для абиссинской скважины

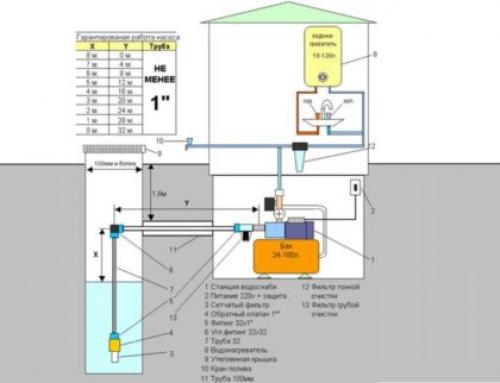

Электронасос илис гидроаккумулятором устанавливают в кессоне непосредственно рядом со скважиной или в теплом помещении на некотором удалении. Допустимое расстояние до помещения, а также схема установки насосной станции приведены на рисунке.

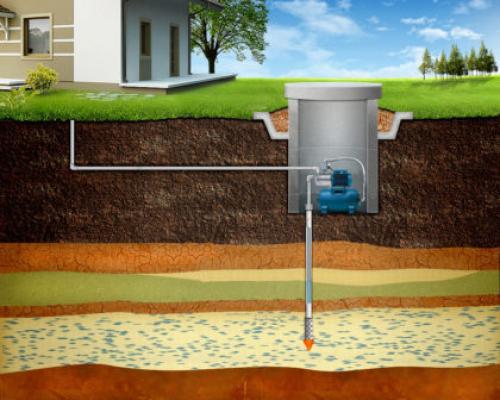

Подключение насосной станции к абиссинской скважине

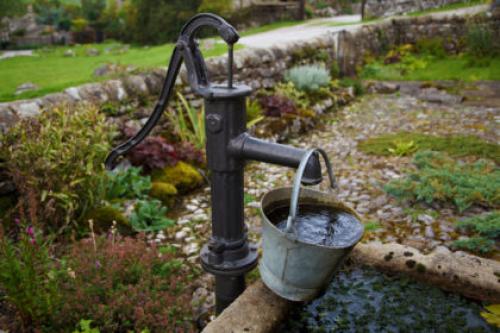

Ручной насос устанавливают непосредственно над скважиной. Для круглогодичного использования его размещают в утепленном кессоне или помещении. Скважину можно пробить внутри дома, в подполе — в этом случае утепление не понадобится.

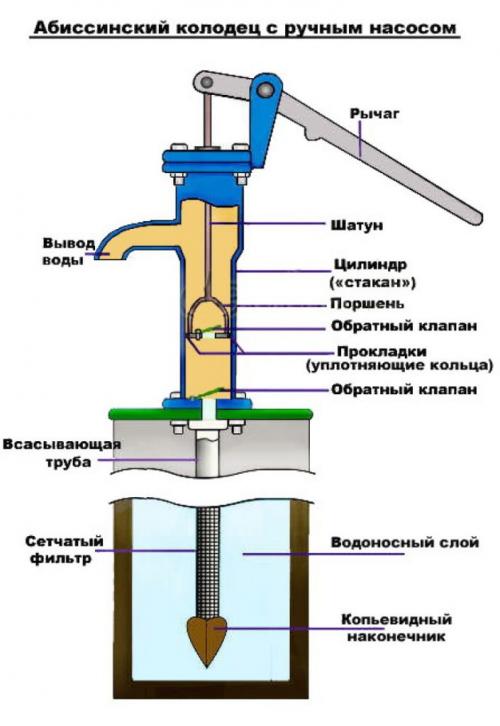

Ручной насос для абиссинского колодца

Срок службы абиссинской скважины ограничен сроком использования труб, насоса и в среднем составляет 10-30 лет при регулярном использовании. Оцинкованные, а еще лучше — трубы из нержавеющей стали, не только прослужат значительно дольше, но и не ухудшат качество воды.

Обратите внимание! Сделать абиссинскую скважину можно за один день при наличии комплектующих элементов и приспособлений для забивания.

Источник: https://domastroevo.ru/stati/skvazhina-v-dome-svoimi-rukami-preimushchestva-i-nedostatki-peschanoy-i-artezianskoy-skvazhiny

Скважина своими руками от а до я. Способы изготовления, материалы, инструменты

Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

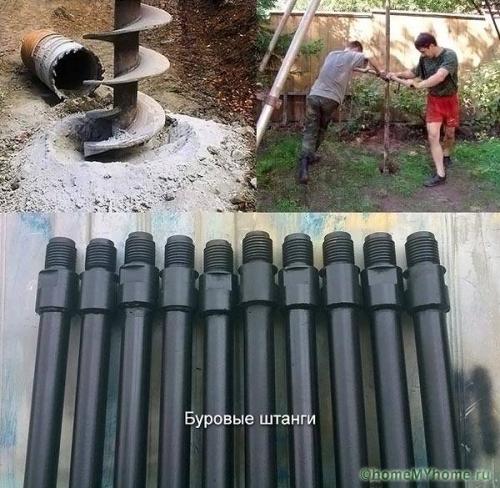

Ручной шнековый бур

При выборе классического бурения потребуется приобрести ручной инструмент со шнеком или съемными ножами. Технология состоит из операций:

• бурение – высота ручного бура не позволяет достичь, даже горизонты верховодки, поэтому после заглубления на 1 – 1,5 м штанга наращивается следующей секцией;

Устройство шнекового бура

• обсадная колонна – обычно изготавливается из полиэтиленовых труб, в нижней части перфорируется щелями или круглыми отверстиями, либо на забой присоединяется заводской, самодельный фильтр ;

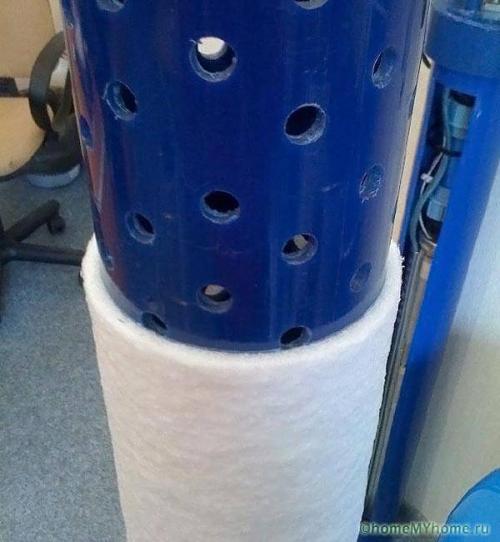

Обсадная труба с перфорацией

• промывка – обычно откачивается 2 – 3 ведра очень грязной воды, затем идет 1 – 2 куба жидкости с песком, после чего, качество нормализуется;

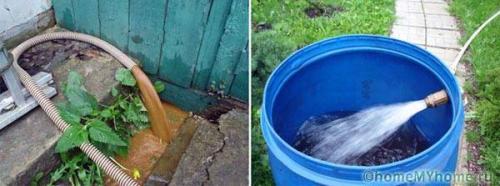

Промывка скважины во время бурения

Преимущества метода:

• низкий бюджет строительства – покупка бура + изготовление штанг с замками для наращивания;
• скорость проходки – шнек представляет собой винт Архимеда, по которому грунт самостоятельно перемещается вверх.

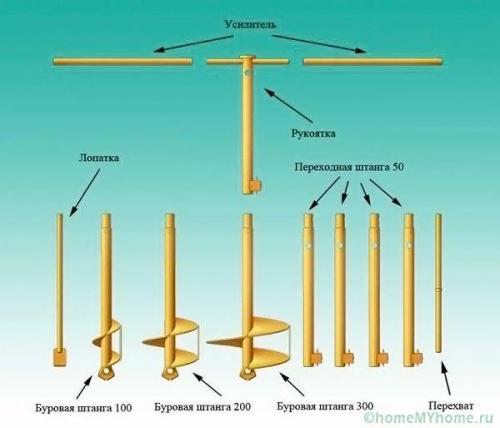

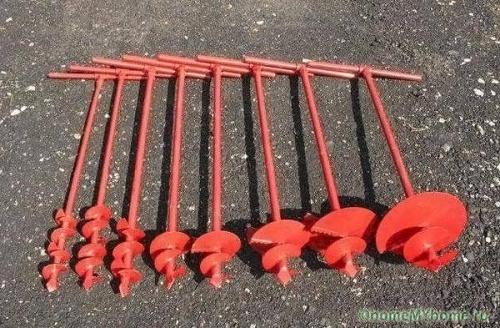

Разновидности ручных буров для изготовления скважины

При выборе бура со сменными лопастями резко повышаются трудозатраты. После нескольких оборотов инструмент нужно поднимать, чтобы стряхнуть породу. В любом случае домашний мастер может обойтись без помощников. Недостатками технологии являются:

• сложное позиционирование по вертикали;
• многочисленные спуски/подъемы.

Диаметр оснастки ручных буров ограничен 40 см, при желании можно найти 50 см шнеки, которые выпускают 3 – 4 производителя РФ. Это резко ограничивает диаметр обсадной колонны, позволяя опускать в нее маломощные погружные насосы.

Полезный совет! Как только бур доходит до водоносного горизонта, грунт перестает задерживаться на шнеке, лопастях. Дальнейшая проходка осуществляется промывкой, для чего на забой подается вода под давлением.

Бурение скважины ручным шнековым буром

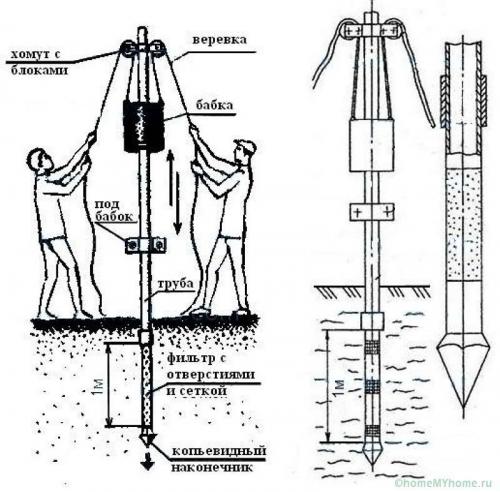

Абиссинская скважина-игла

Существует методика строительства источника водозабора без выемки грунта. Отверстие в земле изготавливается за счет уплотнения прилежащих пород при забивании трубы небольшого диаметра. То есть, рабочий инструмент после достижения водоносного горизонта просто становится обсадной колонной.

Скважина своими руками желонка. Конструкция желонки

Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.

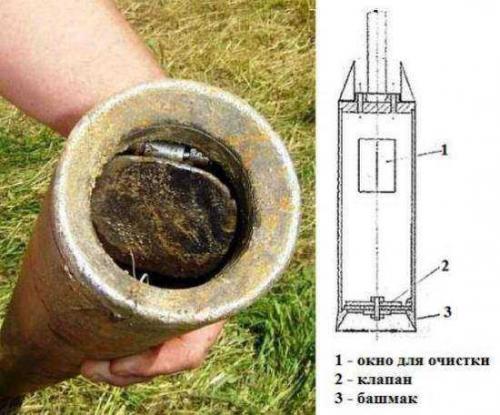

Это самодельная желонка с плоским клапаном — один из вариантов его устройства

Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

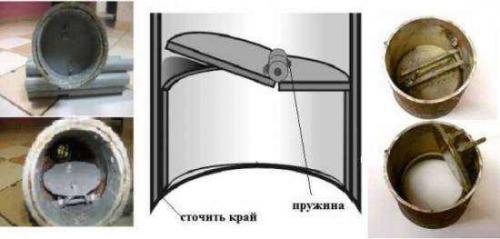

Конструкции плоских клапанов для самодельных желонок

Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.

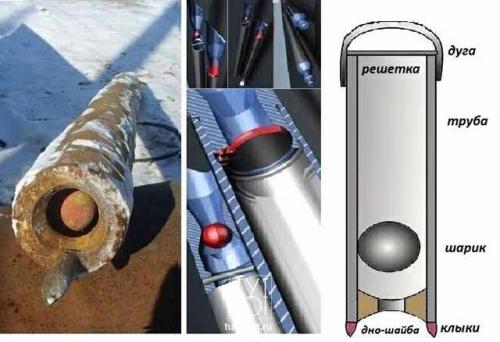

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал.  Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.
