Вначале давайте подробно рассмотрим, каким требованиям должен соответствовать безопасный подвальный люк в том случае, если вы решите сделать его своими руками, предварительно начертив подробный чертёж конструкции:

• люк в полу жилого дома обязан обеспечивать хорошую изоляцию помещения, дабы избежать возможного возникновения плесени или различных грибков;
• крышка напольного люка должна надёжно закрывать входное отверстие в подвальное помещение дома ;

  Простой деревянный люк для подвала

• люк в полу обязан иметь эстетически приятный внешний вид;
• люк должен гармонично вписываться в общий дизайн помещения;
• предпочтительно оснастить конструкцию несложным механизмом для открытия крышки без приложения каких-либо дополнительных усилий;
• при суммарной массе, превышающей 10 кг, будет удобнее, если крышка люка станет открываться не вручную, а при помощи специального электроприводного механизма;
• крышка должна располагаться наравне с уровнем пола, чтобы его можно было легко закрыть ковром или иным напольным покрытием;
• люк должен отвечать общим принципам надёжности и безопасности, поскольку, скорее всего, в течение дня на него будут неоднократно наступать.

Перед тем как приступить к монтажу напольного люка, который вы решили соорудить сами, необходимо заранее приготовить все необходимые инструменты и материалы:

Оригинальный декор подвального люка в деревянном доме

• уголки, сделанные из металла;
• листовой металлический материал с примерной толщиной 4-6 мм;
• резину;
• сварочный аппарат и все сопутствующие элементы для его безопасной эксплуатации;
• электроды;
• саморезы;
• отвёртку или шуроповёрт;
• болгарку;
• электрическую дрель;
• рулетку или иные измерительные материалы.

Перед тем как приступать непосредственно к строительству люка своими руками, первоначально необходимо изготовить специальный каркас. Соорудить его нужно с учётом всех пропорций и технологий, чтобы он идеально подошёл для общей конструкции.

Конструкция и чертеж подвального люка

Для этого при помощи сварочного аппарата из уголков и прочих металлических деталей, вы можете сконструировать заготовку для основной части конструкции люка, форма её должна иметь вид квадрата или прямоугольника.

Необходимо оставить небольшой зазор между частью каркаса и проёмом, который потребуется для монтажа материала-уплотнителя. Оптимальная ширина зазора составляет около 5 мм.

По дальнейшему ходу работ можно сделать следующие заметки и дать некоторые общие советы:

1. В качестве уплотнителя лучше всего использовать резину с повышенным уровнем плотности.
2. Крышка люка может быть сделана из металла или древесины. Выбор материала будет зависеть от ряда факторов, таких как финансовое положение хозяина, личные предпочтения, общий дизайн помещения, цели, с которыми будет использоваться подвальное помещение.
3. При изготовлении каркаса лучше всего притупить острые углы на крышке люка.
4. С верхней стороны крышка должна быть несколько шире, чем снизу.
5. Рассчитывая размеры каркаса и всей конструкции в целом, необходимо учитывать толщину уголков, чтобы люк мог плотно закрываться.
6. Крышку необходимо надевать на петли, что позволит прикладывать меньше усилий для открытия и закрытия. Петли стандартных размеров можно купить в любом строительном магазине, главное, чтобы они соответствовали общим размерам предполагаемого люка.
7. Одни петли крепятся непосредственно на самой крышке, другие монтируются на уголки. Для надёжности крепежа лучше всего монтировать петли, используя для этого шурупы или саморезы.

Чертеж петли для калитки. Калитка: особенности петель

Петли для калитки можно условно разделить на три большие группы:

• классические;
• скрытые;
• декоративные.

Первые внешне выглядят аналогично привычным дверным петлям. Механизм их действия ничем не отличается от домашних вариантов. Однако некоторые модели обладают рядом преимуществ:

• Обработка материала материала. Для эксплуатации в уличных условиях проводиться специальная обработка. Так понижается риск возникновения коррозии, увеличивается срок эксплуатации.
• Повышенная надежность. Так как калитка используется часто, механизм должен быть устойчив к постоянным нагрузкам. С это целью используются более прочные подшипники.
• Универсальность. Нередко петли продаются без ушек. Предполагается, что покупатель сам приварит их к устройству, исходя из своих личных потребностей.

Скрытые петли, так же, как и классические, не отличаются от своих домашних аналогов. Их основным преимуществом является то, что они обладают повышенной взломоустойчивостью. В самом деле: снять со скрытых петель калитку очень проблематично, и, часто, абсолютно неоправданно с точки зрения растраты времени. Именно поэтому, по возможности, страются использовать именно их.

Декоративные модели, несмотря на свое название, выполняют функции классических аналогов. Единственным отличием является эстетичность таких изделий. В зависимости от экстерьера, можно подобрать наиболее подходящие по стилю модели, или же заказать их изготовление по индивидуальному дизайну.

Пример декоративных петель для деревянной калитки

Каждая группа имеет свои небольшие преимущества и недостатки, однако при этом не страдает функциональность. Подробнее о том, как подобрать петли и как их установить – далее в статье.

Чертеж петли для ворот с шариком. Какими должны быть петли для ворот

Металлические ворота чаще всего устанавливают на гаражах и заборах, охраняющих участок по периметру. В первую очередь они выполняют охранную и защитную функции, а уже потом декоративную. Изделия этой категории могут весить от 200 и до 1500 кг. Поэтому, чтобы конструкция многие годы исправно служила, к ней необходимо подбирать только соответствующую по прочности фурнитуру.

Чертеж с размерами шарниров для ворот

Купить петли сегодня не проблема. На строительных рынках представлен большой ассортимент самых разных комплектующих по доступным ценам. Любителям все делать своими руками, не составит труда сделать чертеж ворот и, определившись с параметрами, купить усиленные крепления на ворота. Если для деревянных конструкций подходят комплектующие, которые можно крепить саморезами и болтами, то для металлических изделий предпочтительны петли приварные.

Некачественные или не подходящие к воротам петли приводят к следующим проблемам:

• не выдерживают оказываемую нагрузку и деформируются;
• ворота начинают провисать;
• створки перестают легко открываться и плотно закрываться.

Избежать таких проблем помогут правильно подобранные крепления. Самые недорогие по цене и простые по конструкции петли представляют собой штырь и колпак на него. Эта фурнитура рекомендуется исключительно для фиксации нетяжелых створок.
Если ворота отличаются большим весом, то петли к ним купить следует с более сложным устройством. Такие комплектующие, как подшипники в петли, способствуют перераспределению тяжести створки, что позволяет петлям дольше служить без изъянов в эксплуатации. Такие крепления зачастую дополняются несъемными штырями.

• обеспечить воротам все условия для долгосрочной службы;
• забыть о скрипе и скрежете при эксплуатации створок;
• обеспечить входу во двор или в гараж максимальную защиту от взлома.

Чертеж петли для люка в подвал под плитку. Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа. Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома. Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

1. Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
2. Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
3. Погреб надо обустроить простым и удобным механизмом открывания.
4. При весе дверцы более 10 кг люк желательно обустроить электроприводом.
5. Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
6. Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
7. Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
8. Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Чертеж петли для люка. Как изготовить деревянный люк в погреб?

Если на полу уложена деревянная доска, чтобы визуально скрыть вход в погреб и облегчить вес всей конструкции, лучше всего изготовить люк из дерева. Для этого потребуются такие материалы и инструменты:

• доска для верхнего настила (желательно, чтобы шириной и толщиной она совпадала с доской, уложенной на полу);
• рейки для обрешетки;
• брусья для опор;
• фанера;
• гвозди ;
• шурупы;
• олифа;
• мел или карандаш;
• утеплитель (минеральная вата URSA или гидроизоляционный материал);
• петли (обычные дверные или от автомобильного капота);
• ручки для дверцы;
• пила, молоток, отвертка.

Если люк в погреб имеет размеры 80х80 см, то крышку можно сделать немного меньше, чтобы она свободно прилегала к полу. Оптимальные размеры зазоров между полом и крышкой – порядка 4-5 мм.

Вооружившись всем необходимым, можно приступить к изготовлению подвального люка своими руками:

1. За несколько дней до строительства все деревянные материалы обработать олифой, чтобы предупредить развитие грибка и порчу материала из-за повышенной влаги.
2. Со стороны подполья к черновому настилу из досок прибить 4 бруска в качестве опоры.




3. Распилить половую доску на заготовки длиной по 79 см.
4. Из листа фанеры вырезать квадрат размером 79х79 см. Один сантиметр нужно оставить для зазора между люком и полом. Он поможет предупредить возможные деформации в условиях изменения режима тепла и влажности.
5. Рейки также раскроить на отрезки длиной 79 см, чтобы получить внутреннюю обрешетку. Можно также составить обрешетку из коротких реек.




6. Сделать люк многослойным, чтобы его высота совпала с размерами чистового и чернового покрытий. В качестве первого слоя выложить фанеру, на которую набить рейки в виде обрешетки. Между ними разместить второй слой – утеплитель, который предотвратит сквозняки. На рейки зафиксировать последний слой – доски. Прибить их параллельно половой доске, иначе крышка напольного люка будет сильно выделяться на полу.
7. Оборудовать крышку пружинистыми петлями. Для этого пружины предварительно снять, а петли установить на закрытом люке снизу, со стороны подвала. Далее открыть люк и поставить пружины на место. Установленная с помощью таких петель крышка должна открываться перпендикулярно полу.
8. На лицевую поверхность люка прикрепить специальную ручку, желательно скрытого типа. Для этого на крышке карандашом обрисовать место для неё и по контурам выбить стамеской и молотком углубление, равное толщине приспособления.
   Далее вложить в полученную ванночку ручку и перед окончательным её креплением дно и стенки углубления заполнить шпатлёвкой или любым другим застывающим составом для выравнивания и защиты от насекомых. При отсутствии зазоров ручку крепить на приложенные в комплекте шурупы или саморезы, длина которых равна 2/3 толщины люка.

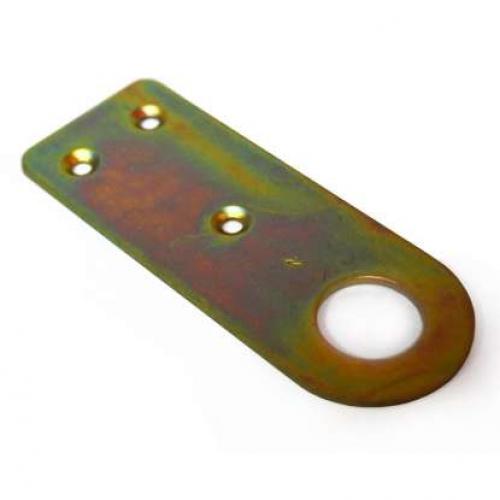

Чертеж петли для навесного замка. Проушина для замка прямая

Произведено в Беларуси

Стоимость: от 0,50 * руб/шт.

Заказать

* Цена указана с учетом НДС . Работаем только с юридическими лицами. Безналичный расчет. Цена не является окончательной ценой продажи. Цена зависит от объема, условий оплаты и отгрузки, сезонности товара. Носит исключительно информационный характер и ни при каких условиях не является публичной офертой.

Описание:

Несмотря на все ускоряющееся развитие технологий в наше время все так же имеют широкое распространение простые и в установке и использовании, надежные и неприхотливые навесные замки. Но, стоит принять во внимание, что купить надежный дорогой навесной замок – только пол дела. Степень его надежности и защиты от взломщика также во многом зависит и от качественных, хорошо подобранных петель. Поэтому, для обеспечения максимальной защиты, необходимо правильно подобрать петли, или же, как их еще называют, проушины для навесного замка.
Для изготовления проушины/петли для навесного замка применяют высококачественную, высокоуглеродистую сталь не тоньше 3-х миллиметров. Такая сталь отличается более длительным сроком эксплуатации, не подвержена влиянию атмосферных явлений и резким перепадам температур, высокой прочностью, стойкостью к деформации и, банально, не ржавеет. Устанавливаются петли как на деревянные, так и на железные двери, как на дверную коробку, так и, непосредственно, на саму дверь.
Технические характеристики:
Наша компания ФАРБЭН МИКС предлагает Вам прямые проушины/петли для навесного замка из высококачественной стали с цинковым покрытием двух видов:
1. Ушко УШ Размер 105х40 мм, диаметр отверстия 20 мм
2. Ушко УШ Размер 70х30 мм, диаметр отверстия 15 мм
Применение:
Проушина/петля применяется для навешивания замка и закрытия дверей. Используется как для тросовых, так для навесных замков. Может быть использовано в складских помещениях, для гаражных ворот, строительстве, на даче, в сельском хозяйстве и т.д.
Обязательный элемент, идущий в паре с навесным замком, - проушина для замка прямая – купить оптом в Минске не составит труда. Обращайтесь по телефонам, указанным на сайте или пишите нам на электронную почту. Обращаем ваше внимание, что мы работаем только с юридическими лицами итолько по безналичному расчету.

Чертеж петли для ворот распашных под сварку. Установка петель для распашных ворот и чертеж конструкции

Самая популярная конструкция ворот — распашная. Благодаря петлям для ворот распашных, по чертежу установленным, створки движутся легко и плавно.

Устройство автоматических распашных ворот.

Особенности конструкции

Конструктивно распашные ворота напоминают откатные. Однако обладают рядом отличительных черт. Это прочная конструкция, установка которой не требует больших денежных затрат. Она проста и нетребовательна в эксплуатации и имеет длительный срок службы. Выбор дизайнерских форм и решений при оформлении неограничен. Область применения ворот огромна. Они могут украшать вход на частный участок или на промышленный объект.

Чертеж петель распашных ворот.

В соответствии с желанием владельца, створки могут открываться наружу или внутрь участка. Для этого необходимо оставить свободное место. Правильно подобранные и установленные петли значительно облегчат движение створок. Лучшее решение — использовать петли для распашных ворот, укомплектованные подшипниками. Они будут плотно удерживать полотно на опорной стойке. Традиционно устанавливают по две петли на каждую створку, но если в результате работ они получились тяжелыми, то количество петель может быть увеличено. В полотно ворот можно врезать калитку или же установить ее рядом.

Сделать использование распашных ворот более комфортным поможет электропривод. При установке привода нужно придерживаться определенного зазора между поворотной осью створки и осью крепления корпуса. От правильной установки будет зависеть угол разворота створки. Используя пульт дистанционного управления, можно будет управлять воротами на расстоянии, не покидая салона автомобиля. Кроме того, вход на участок будет оснащен дополнительным запорным устройством. При отключении электроэнергии конструкция может быть разблокирована специальными ключами и закрыта или открыта традиционным способом.

Изготовление ворот

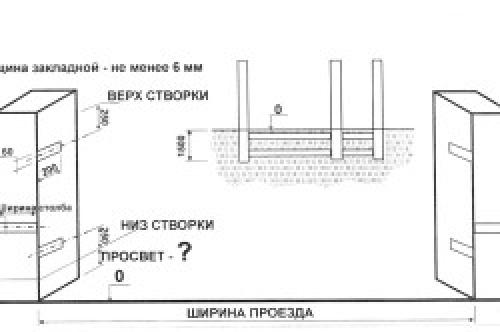

Схема закладных деталей для монтажа распашных ворот.

Конструктивная схема ворот складывается из опорных стоек, рамы, петель, задвижки и отделочного материала. Прежде чем приступать к изготовлению ворот, необходимо составить подробные чертежи конструкции. Это позволит более точно рассчитать количество необходимого материала и избежать ошибок при установке. Проводя расчеты, необходимо учитывать рабочую ширину отделочного материала, а не общую.

Что касается материалов, то для изготовления рамы используется металлическая труба. Лучше выбирать профильную. Необходимо также учитывать характеристики отделочного материала и ветровую нагрузку.

Опорные стойки также изготавливаются из трубы. При составлении схемы и расчете диаметра трубы нужно учитывать общий вес готовой конструкции. Например, если вес готовых ворот не будет превышать 150 кг, то для изготовления стоек подойдет труба сечением 80х80х4 мм. При общем весе от 150 до 300 кг рекомендовано использовать трубу размером в 100х100х5 мм.

Кроме того, стойки могут быть изготовлены из кирпича, бетона или древесины. В любом случае нужно соотносить характеристики материала и планируемую нагрузку.

Петли можно выбрать регулируемые или нерегулируемые.

Варианты крепления петель.

При их изготовлении должен быть использован качественный материал, чтобы они свободно выдерживали значительный груз. Что касается замков, то выбор можно остановить как на механических, так и на электромеханических системах. Выбор зависит от желания владельца. Это же относится и к выбору материала для обшивки.

Если установить автоматику на ворота сразу невозможно, но на будущее это запланировано, то каркас необходимо делать более прочным.

По своему стилю распашные ворота должны соответствовать ограждению участка. Лучше, если все делается одновременно. Однако в случае установки новых ворот нужно максимально точно определять размеры. Важно точно определиться с высотой и шириной проема. Рассчитывая высоту, нужно учитывать технический просвет, который остается снизу. Его величину можно рассчитать исходя из покрытия подъездных путей. Например, при финишном покрытии из асфальта, тротуарной плитки или бетона достаточно оставить просвет размером в 5-7 см. Если подъездной путь — это неукрепленный грунт, то просвет необходимо устраивать не менее 10 см. Кроме удобства использования ворот, технический просвет помогает уменьшать ветровую нагрузку. Это особенно важно, если створки не оборудованы вентиляционными зазорами.

Небольшой зазор должен быть предусмотрен и между самими створками. Это позволит компенсировать небольшое смещение стоек во время эксплуатации конструкции.

Видео скрытый люк в подвал без гемора с петлями, под плитку, ламинат и т.д. ч.2
