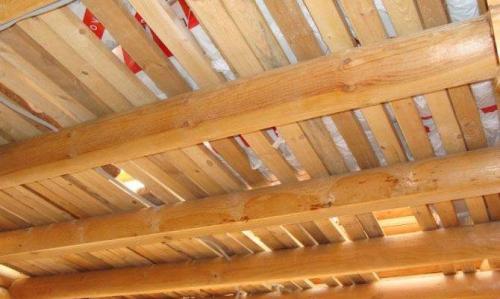

Дома из бруса перекрытие. Классификация перекрытий

Дома из бруса перекрытие. Классификация перекрытий

В зависимости от проекта каждый объект может обладать несколькими этажами. Для рационального разделения цокольного, подвального, межэтажного и чердачного пространства устанавливают деревянные лаги, служащие одновременно полом и потолком. Конструкции бывают:

1. Подвальные. Главной особенностью станет хорошая теплоизоляция пола.
2. Межэтажные. Упор делается на усиление конструкции и звукоизоляции.
3. Чердачные. Обязательно применение всех трёх составляющих защиту – тепло-, паро, и гидроизоляций.

Обычно собственники стремятся сэкономить на каждом этапе строительства и пытаются приобрести для строительства дешёвые материалы. Это касается и перекрытия в доме из бруса. Рассмотрим подробнее недорогие виды изоляций и разумное применение того или иного типа для каждого участка объекта.

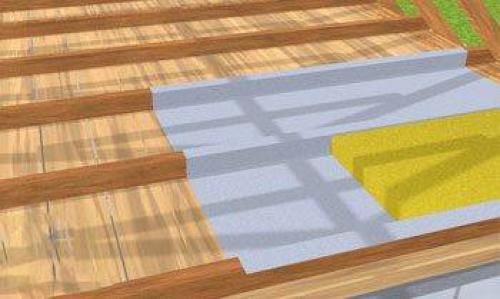

Гидроизоляция

• Рубероид. Дёшев, экологичен, отлично задерживает влагу. Однако, подвержен механическому повреждению – в случае монтажа на чердачное перекрытие, неосторожное обращение с гвоздями сделает его попросту дырявым, и надежды на качественную гидроизоляцию можно не возлагать. Рубероид лучше использовать как защиту деревянных балок на концах.



• Рулонная резина. Не пропустит капли воды и вместе с ними испарения, что сделает объект герметичным и древесина потеряет способность дышать. Её лучше использовать на чердаках или укрывать цокольные перекрытия в брусовом доме. Даже если покрытие получит повреждения, плотная структура не даст шанса влажности.
• Плёнка ПВХ. Слабая для интенсивной работы, но, тем не менее, обладает хорошими гидроизоляционными качествами. Незаменима при обустройстве тёплого пола на межэтажных перекрытиях.
• Паровая мембрана – продукт, созданный специально для деревянных объектов. Пропускает воздух, задерживая испарения, позволяя полу и потолку дышать. Использовать нужно на потолочных межэтажных перекрытиях.

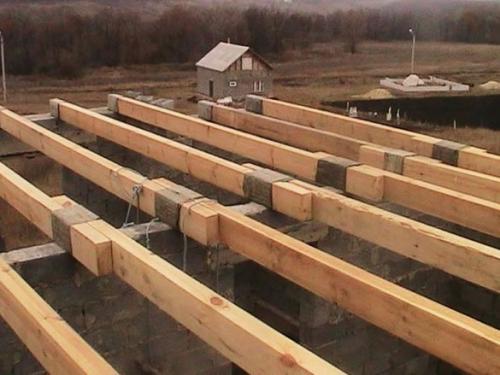

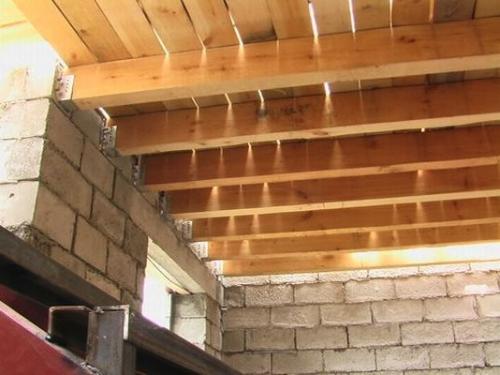

Балки перекрытия в доме из бруса. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

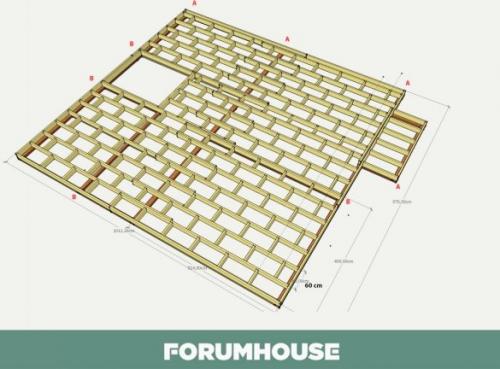

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

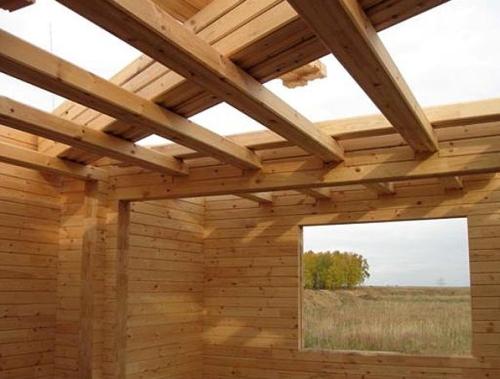

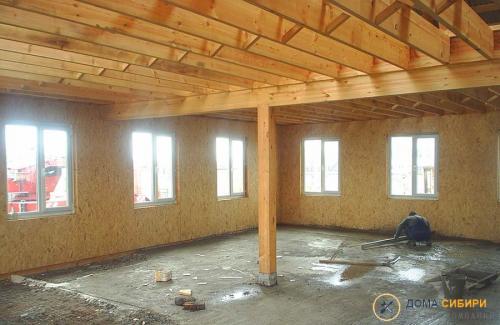

Балки перекрытия из клееного бруса. Подбираем балки и строим чердачное перекрытие своими руками

Человек с золотыми руками может многое сделать самостоятельно. Чердачное перекрытие вовсе не исключение из этого правила. Однако прежде чем говорить о порядке его возведения, попытаемся определиться с тем, какие балки наилучшим образом подойдут для выполнения работ.

Какие балки лучше всего выбрать

Самое главное требование к материалам, используемым при обустройстве перекрытия, является их надежность и отсутствие в них видимых и скрытых изъянов. Рассмотрим те варианты балок, которые используются наиболее часто.

Отличными балками могут являться сосновые или листвиничные доски, имеющие ширину порядка 20-30 см. Достоинства такой древесины состоят в том, что изделия из нее:

• прочны;
• отлично работают на изгиб;
• меньше подвержены образованию трещин.

Укладка досок в качестве чердачного перекрытия позволяет уменьшить расход древесины почти на четверть.

Кубометр обрезной доски обходится в сумму порядка 6,5 тысяч рублей.

Клееный брус

Клееный брус, прочность которого, благодаря эффекту склеивания, значительно превышает прочность древесины, соответствует всем требованиям, предъявляемым к материалам чердачного перекрытия. В некоторых случаях такой брус даже более предпочтителен, чем обычная древесина, поскольку в последней велико наличие скрытых глазу дефектов.

Цена клееного бруса в Перми колеблется от 22 до 36 тысяч рублей за кубометр в зависимости от длины и сечения изделий.

Балки, изготавливаемые из OSB

Для изготовления таких балок используются плиты OSB. Для этого они нарезаются, а затем склеиваются, что позволяет получить длинную полосу, их которой уже и отрезаются балки нужной длины. К достоинствам подобных балок следует отнести небольшую массу, отличную прочность, высокое сопротивление изгибу.

Стоимость плит OSB колеблется от 500 до 700 рублей за штуку.

Двутавровые балки

Использование двутавровых балок очень популярно в нашей стране. Они способны выдержать любой настил и подшивку гипсокартоном и даже могут использоваться в качестве межэтажных перекрытий. Материалом для изготовления таких балок могут являться: хвойная древесина, клееный брус, плиты OSB и тд.

Один погонный метр такой балки стоит около 250 рублей.

Готовые фермы

Для изготовления готовых ферм используется сухая древесина, которая с помощью прессовки соединяется с пластинами из металла. Иногда внутрь таких конструкций даже закладываются инженерные коммуникации.

LVL и HTS балки

Первые из них изготавливаются методом склеивания под давлением высокопрочных однородных материалов. Такие балки надежны и достаточно удобны в работе, но, учитывая их цену, имеет смысл их использовать лишь там, где особую важность имеет требование безопасности.

HTS балки, состоящие из древесины и OSB плит, изготавливаются в форме двутавра, что обусловливает очень высокую прочность этих изделий.

Как самому возвести чердачное перекрытие

При проектировании чердачного перекрытия следует исходить из тех нагрузок, которым оно будет подвергаться в процессе эксплуатации.

Основным типом нагрузок, которые необходимо принимать во внимание, — это нагрузки распределенные, подробные сведения о которых вы всегда сможете почерпнуть в СНиПах. Сосредоточенные нагрузки учитываются, когда в чердачном помещении будут установлены объекты большой массы (мансарда, бильярдная, тренажерный зал и тд).

Устанавливая перекрытие, в качестве опоры балок лучше всего и надежнее избирать верхнюю кромку несущих стен. В этом случае отпадает необходимость использования металлических элементов крепления. Их фиксация с помощью саморезов или гвоздей вполне достаточна. При иной укладке к вопросу крепления балок необходимо отнестись очень серьезно.

Возводя дом, следует сделать крепкое и надежное чердачное перекрытие, которое немного позже можно переоборудовать и в мансарду. Самое же важное – это правильно определить размер оптимального сечения балок и интервал между ними.

Итак, теперь вы знакомы с существующими разновидностями балок и знаете, с чего начинать возведение чердачного перекрытия в строящемся доме. В приведенном ниже

Если вы располагаете какой-то интересной информацией или если у вас имеются вопросы по данной теме, вы всегда можете изложить их в своих комментариях, которые можно отправить с помощью формы, находящейся чуть ниже.
