Как крепить трубу дымохода на крыше. Проход через металлочерепицу

Как крепить трубу дымохода на крыше. Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

1. Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
2. До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
3. Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу Источник experttrub.ru

1. Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
2. Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
3. После установки галстука и внутреннего фартука укладывается металлочерепица.
4. Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Источник tproekt.com

Герметизация печной трубы на крыше: материалы и этапы работ, фото и

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб Источник metalsteel.com.pl

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Как закрепить трубу дымохода к стене. Назначение и особенности конструкции

Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.

Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:

• разъемное кольцо, охватывающее трубу; снабжается прокладкой из резины или термостойкого материала;
• консоль- пространственная конструкция из металлического профиля или прутка, соединяющая кольцо и площадку для крепления;
• площадка для крепления- металлическая пластина, к которой прикреплена консоль и имеющая отверстия для фиксации конструкции к стене или другой строительной конструкции.

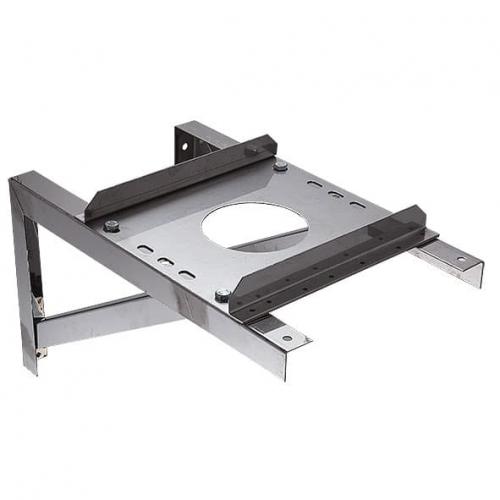

Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.

Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

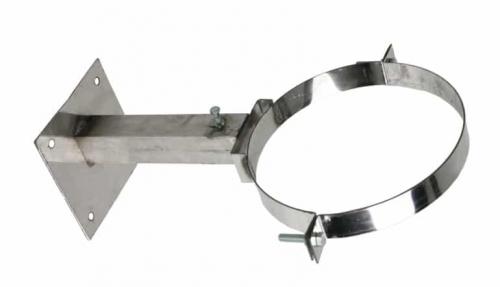

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

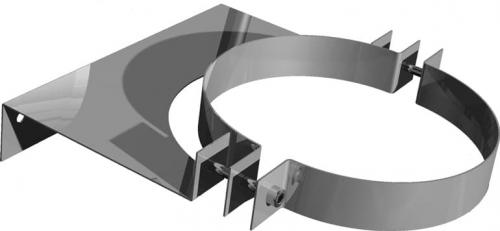

Телескопическое крепление для трубы

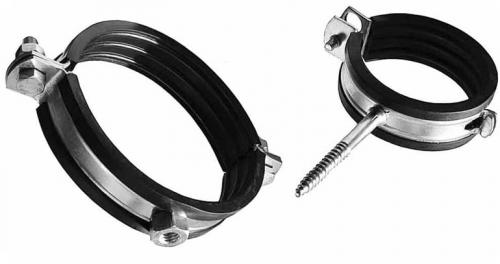

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Проход дымохода через шиферную крышу. Чем заделать примыкание трубы к шиферной крыше?

Асбоцементная труба выходит на три метра из отверстия в шифере крыши. Ветер, влажность, вибрация дают трещины в заделке шва вокруг трубы из цементного раствора.

Люые средства, основанные на цементе, рано или поздно потрескаются. В случае если труба не сильно греется (до 200-300 С) лучше использовать комплексную затирку. Сначала стык обработать специальным герметиком для горячих температур, а после уже наносить цементную заделку. Если же труба греется сильно можно купить прорезиненные насадки. Но у них есть минус – они на солнце через несколько лет также начинают трескаться и пропускать.

До недавнего времени и не думал что столкнусь с такой проблемой, пока, как в народе говорится, “петух не клюнул”. Простые варианты, без дополнительных вложений, на сей раз попытаемся рассмотреть. Предлагаю свой вариант которую пришлось сделать своими руками.

Сначала заделываем вокруг трубы раствором, асбестом или алебастром(гипсом), и ничего страшного, что он со временем потрескается. Главное, после этого аккуратно обмотать вокруг трубы алюминиевой фольгой и закрепить его простым хомутом или проволокой, после опять наносим вокруг небольшой слой раствора, так чтобы фольга не порвалась, а затем одеваем на трубу декоративный фланец. Вот и все.

Проход дымохода через крышу из металлочерепицы. Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним - крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания - простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе - боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Как закрепить высокую трубу дымохода. Как правильно установить дымоход

Есть два типа дымоходов по способу установки.

Внутренний — располагается в бане и выводится через крышу. Тепло от дымовых труб нагревает воздух в помещении. Не портится от осадков и перепадов температуры.

Внешний — устанавливается снаружи и соединяется с печью через стену. Не уменьшает площадь, может устанавливаться после завершения строительства и отделки здания. Сложнее в установке, чем внутренний — нужен дополнительный крепёж к стене. Не нарушает интерьер, но может портить внешний вид фасада.

Фотография: stroy-podskazka.ru

Наши дымоходы можно устанавливать и через крышу, и по улице

Определите, где будет стоять печь с учётом требований пожарной безопасности. Если дымоход в крыше попадает в балки, посмотрите, можно ли обойти балку с помощью колен 45 градусов или нужно поменять расположение печи.

Подготовьте отверстия в стене.

Соедините элементы в таком порядке:

адаптер для присоединения дымохода к печи;

одноконтурная труба (моно) для распределения тепла;

шибер-задвижка для регулировки тяги;

переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;

проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;

трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;

дефлектор — защитный дымовой зонт с искрогасителем;

гидроизоляция RES, если дымоход идёт через крышу.

Скрепите между собой элементы дымохода хомутами и промажьте жаростойким герметиком. Хомуты не дают трубам «двигаться» при нагревании. Расстояние между хомутами должно быть одинаковым. Труба не должна прогибаться.

Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.

Если дымоход идёт через стену, то первым уличным элементом используйте тройник со сливом конденсата — он возникает из-за перепада температуры. Тройник расположите на монтажной площадке и прикрепите к стене.

Дымоход вдоль стены закрепите кронштейнами. Если дымоход высокий (независимо от того, как идёт), сверху прикрепите растяжками к крыше. Следуйте правилу: 2 метра дымохода — одно крепление.

Схема установки дымохода из нержавеющей стали:

Участок дымохода, проходящий через перекрытие, не должен иметь стыков.

На стену около дымохода вдоль первой голой трубы установите лист минерита.

Диаметр дымохода должен соответствовать диаметру патрубка печи или быть больше. Заужение запрещено. Высота должна быть не менее 3 м и выше конька здания на 0,5 м. Уровень дымоотводящего канала должен находиться выше конька крыши, иначе может появиться обратная тяга (дым пойдет в помещение).

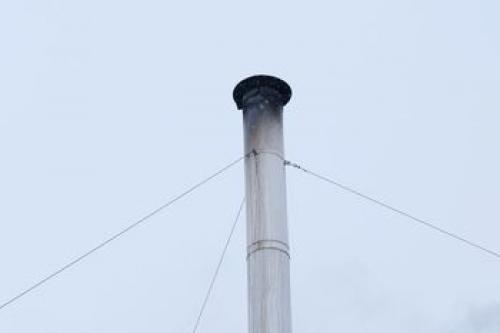

Растяжка дымохода на крыше. Выбор хомутов для установки дымохода

Хомут под растяжки для дымохода, а так же обжимной крепеж трубы, считается важным компонентом и обязательной частью в установке котла, дымохода и оборудования печей, работающих на любом типе топлива. Важно знать отличия и применения этих креплений. Следующие рекомендации предназначены в качестве общего руководства, чтобы помочь в выборе элемента дымохода, необходимого для установки.

Обжимной крепеж трубы

Какие проблемы решают хомуты для дымохода

Большинство проблем в отопительном оборудовании, это установка, из-за которой она не работает должным образом.

Цель хомута состоит в том, чтобы он держал трубу дымохода, а также являлся надежным креплением для сжатия между другими элементами сэндвич системы.

В этой статье расскажем о типах настенных хомутов и зависимости конструктивной необходимости установки примыкания к трубам, чтобы избежать выхода дыма из них, а также о производственных материалах.

Виды хомутов

Хомут для дымохода отличается по назначению.

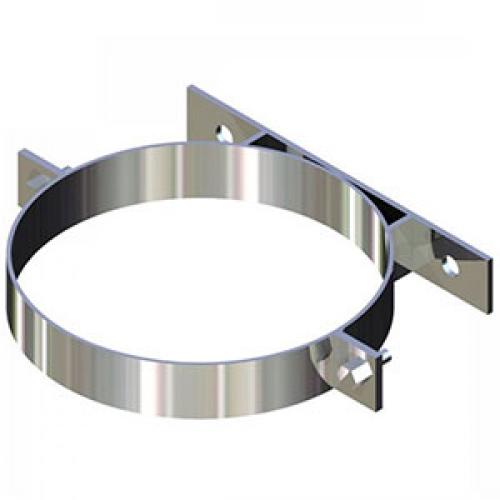

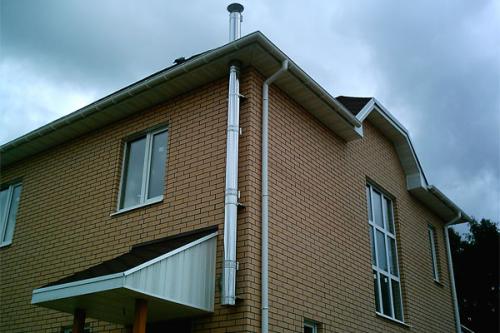

Для крепления к стене

Для крепления к стене

Отличается тем, что в хвостовой части у него фланец с двумя отверстиями, для прикручивания к стене.

Этот зажим используется тогда, когда труба проходит близко к стене. И если, установлено большое количество труб снаружи, порыв ветра не сможет их сбить.

Рекомендуется размещать один из этих настенных хомутов, через каждые два метра, чтобы закрепить трубу на стене и сохранить устойчивость.

Хомут обжимной состоит из двух частей:

• охватывает трубу болтами
• затягивают до тех пор, пока две части не будут плотно облегать конструкцию.

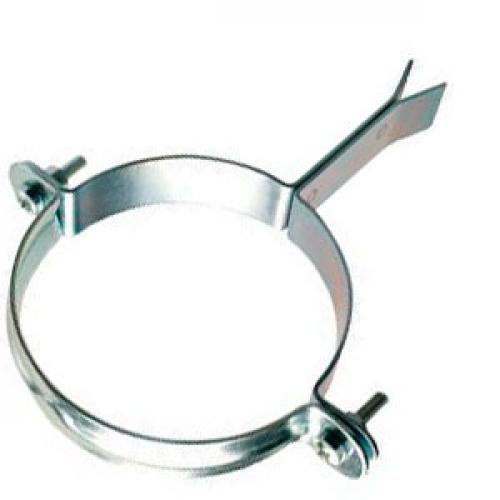

Встроенный в стену

Встраиваемый в стену

Другой вид изделия, для крепления дымохода, это тот, который монтируется вглубь стены. Вместо плоского фланца с резьбовым отверстием, у него длинный фланец.

Для размещения хомута, потребуется направляющая на стене, чтобы хвост удерживался с помощью строительных материалов, штукатурки или цемента.

Используется этот тип крепежа в том случае, когда отделяют трубу, от солнечной стороны стены подальше и длинный хвост сэкономит необходимое расстояние.

Стеновой для дымохода хомут, имеет две части, которые обхватывают трубу и закрепляются винтами с резьбой, чтобы не дать ветру сбить конструкцию за пределами дома.

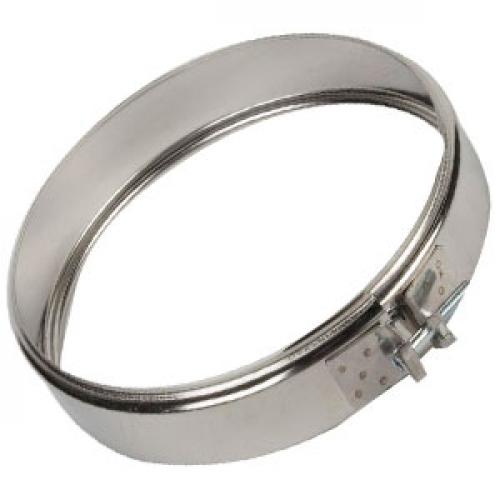

Для захвата между трубами

Для захвата между трубами

Встречаются и другие разновидности хомутов, которые выполняют различные функции.

Для захвата между трубами, удерживает и обеспечивает соединение вместе.

Применяется этот тип крепления в трубах из нержавеющей стали сэндвич систем.

У производителей многих марок, имеются края для использования этих хомутов, которые в сочетании с силиконовым соединением внутри, сохраняют уплотнение.

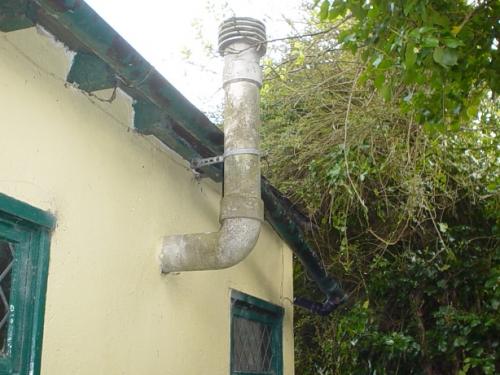

Как закрепить асбестовую трубу на крыше. Способы фиксации асбоцементного дымохода

Проведение точнейших расчетов и всего устройства дымоходов с внешним расположением из асбестовых труб являются наиболее сложными процессами, которые предусматривают самостоятельную сборку всей системы дымоотводов. В действующих нормах прописано, какими показателями должен обладать дымоход для обеспечения нужной тяги и оказания сопротивления нагрузке ветра.

Крепление внешнего дымохода производят с помощью особых хомутов и растяжек. Устройство отдельно расположенной трубы или ее надкровельного участка требует соблюдения некоторых моментов.

Необходимо правильно рассчитать показатели диаметра и высоты дымохода, сделанного из асбестовой трубы. По мере увеличения высоты увеличивается и ветровая нагрузка на него. Для закрепления трубы на крыше больше чем на 2 м от уровня конька следует установить крышные растяжки.

На расчет показателей высоты влияет дистанция между дымоходом и коньком строения, а диаметр определяется объемом топочной камеры (показатель оптимального сечения должен быть больше 120 мм).

Дымоход, установленный отдельно, фиксируют хомутами для закрепления труб к стенке с интервалом в 0,5 м. Более надежное закрепление трубы на поверхности крыши осуществляют при помощи надкровельного основания. Обязательным пунктом является герметизация на случай возникновения протечек.

Использование специально предназначенной распорной арматуры помогает надежно зафиксировать асбестовую трубу в канале, выполненном из кирпича. При этом дымоход из нескольких каналов, обустроенные из асбестовых труб, должны разделяться между собой промежутком не меньше 10 см. Установка на конструкцию плиты предохраняет каналы от проникновения в них влаги.

Отсутствие фиксации трубы в кирпичном дымоходе может привести со временем к потере герметичности и, как следствие, возникновению окисей и разрушению стен.

Прохождение сквозь кровлю и межэтажные плиты перекрытия требует участия кронштейна, выполненного из асбестоцемента. Оборудование, сделанное из горючих веществ, и сильно прогревающиеся материалы должны быть разделены пространством больше 10 см, а деревянное перекрытие – быть оборудованным негорючей опорой дымохода.

В здании, для постройки которого использовали газобетонные блоки, нежелательно обустройство отдельно расположенных дымоходов. Ветровая нагрузка может неблагоприятно отразиться на стене, к которой фиксируется труба асбестовая. Внутренняя система дымоотвода станет лучшим выбором в данной ситуации. При выполнении наружного подключения рекомендуется применение растяжек, которые прекрасно закрепят дымоход из асбестоцементной трубы.

Ветровую нагрузку можно снизить путем закрепления трубы на поверхности крыши. Это обусловлено тем, что при порыве ветра существует вероятность нарушения стенок дымохода. Нагревание уменьшает прочность асбеста.

Источник: https://detali-interera.ru-land.com/novosti/kak-zakrepit-sendvich-trubu-na-kryshe-korob-dlya-dymohoda

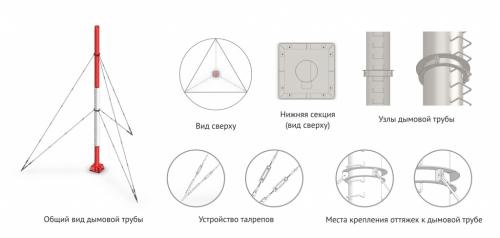

Крепление дымовой трубы растяжками. Рекомендуем ознакомиться

Расположение оттяжек (вант) по высоте дымовой трубы должно приниматься следующим образом: высота от оголовка ствола трубы до узла крепления оттяжек при одном ярусе должна составлять от 1/3 до 1/4 общей высоты дымовой трубы, при двух ярусах — не более 1/5 высоты; расстояние между ярусами оттяжек должно быть равно 1/3 общей высоты дымовой трубы. Обязательное условие правильной работы оттяжек (вант) — обеспечение в плане угла в 120° между оттяжками.

В ходе проведения обследования при экспертизе промышленной безопасности дымовых труб часто обнаруживается, что фактическое расположение вант в плане и по углу наклона к поверхности земли практически на всех дымовых трубах отличается от проектного положения. Наиболее распространенные ошибки:
- оттяжки в плане не обеспечивают угол 120°, что приводит к не равномерному раскреплению ствола и может привести к деформации стенки газоотводящего ствола;
- узел соединения растяжек путем приварки к стволу, а также без поворотных пластин, приводит к возникновению дополнительных зон концентрации напряжений в металле ствола;
- натяжение вант несоответствующее нормативному, в результате которого образуется крен ствола дымовой трубы и деформации звеньев оттяжек;
- звенья растяжек, сваренные из элементов, повреждение или отсутствие талрепов приводят к тому, что оттяжки не работают в необходимом режиме;
- узел соединения оттяжек к фундаменту ниже уровня земли приводит к значительному коррозионному износу и возможному обрыву.
Каждое из вышеперечисленных ошибок и повреждений может привести к выводу оттяжек из строя, и, как следствие, нагрузка от ветра на ствол дымовой трубы многократно увеличится. Если частота срыва вихрей совпадает с частотой собственных колебаний дымовой трубы - возникает критический ветровой резонанс. В этот момент амплитуды колебаний трубы интенсивно возрастают, в результате чего возникают критические динамические напряжения в металле, которые являются причиной разрушения или деформации основного металла, а также превышения допустимого значения крена ствола.
