С наступлением весны некоторые владельцы загородных домов сталкиваются с проблемой подтопления подвала грунтовыми водами. Порой все попытки гидроизоляции подвала не приводят к желаемому результату. Если вода продолжает накапливаться, несмотря на все ваши усилия, направленные на гидроизоляцию подвала, то установка откачивающего насоса является единственным правильным решением данной проблемы.

Погружной дренажный насос постоянно находится в яме (отстойнике), выкопанной в подвале дома, и автоматически включается при ее заполнении до определенного уровня. Контакты электрической цепи замыкает всплывающий поплавок насоса. Вода откачивается через трубу, выведенную наружу через цоколь здания.

Наиболее эффективно сбор воды будет осуществляться, если по периметру подвала уложить дренажные трубы и направить воду в отстойник с насосом.

Итак, наша задача – сделать отстойник и установить дренажный насос для откачивания воды, прежде чем она успеет затопить весь подвал.

ШАГ 1

Подготовка ямы для установки емкости.  Для начала находим в подвале самую низкую точку пола (или место, где постоянно скапливается вода). Отступаем примерно 20 см от фундамента и выполняем на полу разметку под яму. Диаметр ямы берем на 15 сантиметров больше диаметра емкости. Если в подвале бетонный пол, в этом месте удаляют бетонное покрытие.

ШАГ 2

Установка пластиковой емкости.  После рытья ямы сразу удалите вынутый грунт. Подсыпьте на дно ямы столько гравия, чтобы выровнять верхнюю кромку пластиковой емкости с уровнем пола. После установки емкости в яму засыпьте гравием пространство между стенками емкости и ямы, оставив место для заливки бетона.

ШАГ 3

Заливка бетоном участка вокруг установленной емкости.  Приготовьте необходимое количество бетонной смеси и залейте ею оставшуюся часть ямы вокруг емкости по уровню пола (если в подвале был бетонный пол). Выровняйте бетон заподлицо с полом.

ШАГ 4

Подготовка дренажного насоса.  Насос устанавливается на дно отстойника. На выходное отверстие насоса крепится ПВХ труба. Проверяется свободный ход поплавка насоса. Следите за тем, чтобы он не блокировался краями емкости или кабелем.

ШАГ 5

Установка обратного клапана  в верхней части стояка для предотвращения обратного потока воды при остановке насоса.

ШАГ 6

Просверлите отверстие в цоколе для вывода трубы.  Выведите ПВХ трубу через отверстие цоколя наружу. Отверстие вокруг трубы изнутри и снаружи заполните монтажной пеной. Снаружи на трубу наденьте водопроводный шланг, чтобы направить откачиваемую воду дальше от дома. Подключите насос в систему.

Связанные вопросы и ответы:

Что такое схема приямка в подвале для дренажного насоса

Система дренажа выбирается в зависимости от характера защищаемого объекта и гидрогеологических условий.

При проектировании новых кварталов и микрорайонов на территориях с высоким уровнем подземных вод должна быть разработана общая схема дренажей.

В состав схемы дренажей входят системы дренажей, обеспечивающие общее понижение уровня подземных вод на территории квартала (микрорайона), и местные дренажи для защиты от подтопления подземными водами отдельных сооружений.

К дренажам, обеспечивающим общее понижение уровня грунтовых вод относятся дренажи:

головной или береговой;

систематический.

К местным дренажам относятся дренажи:

кольцевой;

пристенный;

пластовый.

К местным дренажам относятся также дренажи, предназначенные для защиты отдельных сооружений:

дренаж подземных каналов;

дренаж приямков;

дорожный дренаж;

дренаж засыпаемых речек, ручьев, логов и оврагов;

откосный и застенный дренажи;

дренаж подземных частей существующих зданий.

При благоприятных условиях (в песчаных грунтах, а также в песчаных прослойках при большой площади их распространения) местные дренажи могут одновременно способствовать общему понижению уровня подземных вод.

На территориях, где подземные воды залегают в песчаных грунтах, следует применять системы дренажей, обеспечивающие общее понижение уровня подземных вод.

Местные дренажи в этом случае следует применять для защиты от подтопления грунтовыми водами отдельных особо заглубленных сооружений.

На территориях, где подземные воды залегают в глинистых, суглинистых и других грунтах с малой водоотдачей, необходимо устраивать местные дренажи.

Местные «профилактические» дренажи нужно устраивать также при отсутствии наблюдаемых подземных вод для защиты подземных сооружений, располагаемых в глинистых и суглинистых грунтах.

На территориях со слоистым строением водоносного пласта следует устраивать как общие системы дренажей, так и местные дренажи.

Общие системы дренажа следует устраивать для осушения обводненных песчаных прослоек, по которым вода поступает на дренируемую территорию. В этой системе могут быть использованы также отдельные местные дренажи, у которых радиус депрессионной кривой захватывает значительную площадь территории. Местные дренажи необходимо устраивать для подземных сооружений, закладываемых на участках, где водоносный пласт не полностью осушается общей системой дренажа, а также в местах возможного появления верховодки.

должны устраиваться местные дренажи. При проектировании и строительстве этих дренажей необходимо учитывать их влияние на соседние существующие сооружения.

Зачем нужна схема приямка в подвале для дренажного насоса

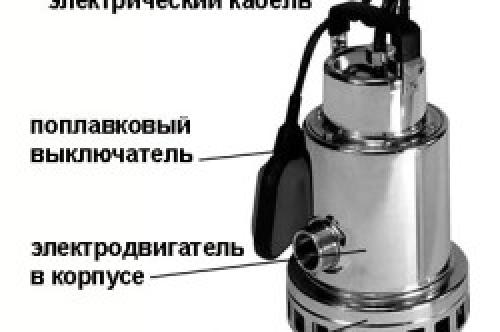

Устройство дренажного насоса.

Подготовительные работы к обустройству дренажа в подвале или под домом могут проводиться на этапе планирования строительства или же в построенных объектах. Первый вариант наиболее простой и благоприятный.

При планировании строительства на участке под дом необходимо провести пробное бурение грунта более чем на 5 м в глубину. Это поможет узнать характер и состав почв, глубину залегания подземных вод и слоя материковых песков. Такие работы вполне возможно провести самостоятельно при помощи ручного бура. Перед заложением подвала необходимо проделать буром отверстия диаметром с буровые лопасти и глубиной до залегания материковых песков в каждом углу и в одно – в центральной части. Затем их нужно надежно укрыть армированными сетками, которые помогут спасти скважины от засыпания грунтом. При очередном половодье вода, стремительно направляющаяся в любое свободное пространство под землей, в том числе и в погреб в подвале, будет просачиваться в скважины и опускаться до уровня песка. Песок может впитать огромное количество воды, в результате грунтовые воды не смогут подняться до уровня подвала.

Немного сложнее обстоит дело, если на участке уже стоит дом со всеми постройками, и даже не известен состав почвы и параметры ее слоев. В таком случае подготовка к монтажу дренажа под домом начинается с бурения скважины в непосредственной близости от дома. Это поможет узнать уровень залегания грунтовых вод под строением и состав почвенных слоев. Нужно знать и глубину заложения фундамента, лучше освободить его внутреннюю поверхность от земли и проверить состояние швов. Если швы не герметичны, даже хорошая дренажная система не станет решением проблемы влажности.

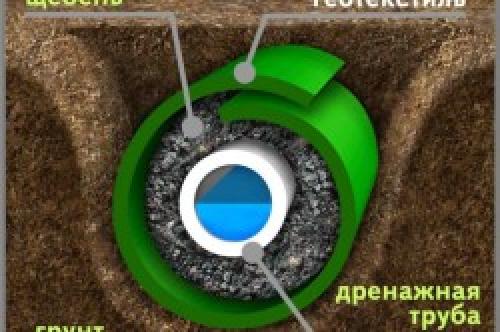

Схема укладки дренажной трубы и геотекстиля.

Теперь нужно разобраться с почвой. От состава почвенного слоя на участке зависит выбор материалов насыпи дренажа, протяженность дренажных каналов в подвале и размер отверстий в них. Правильную оценку почвенного состава без должного опыта строителя или дорожника-строителя сделать не удастся, поэтому лучше обратиться к специалистам. Как вариант можно воспользоваться услугами местных строительных фирм, которые занимаются подобными работами.

После этого нужно начертить подробный план расположения дренажных каналов с учетом полученной информации о свойствах почвенного состава, определить места колодца, градус наклона системы труб и установить надобность приобретения погружного насоса. Уже по чертежу можно подробно определить необходимую протяженность каналов дренажа. Затем следует определиться с типом дренажных ПВХ-труб – сейчас их на рынке огромное множество: гофрированные, сразу снабженные перфорацией или ребрами жесткости. При помощи специального геодезического прибора нивелира можно сделать отметины на стенах подвала, которые помогут соблюсти симметричность и выровнять систему под нужным углом. Определить наивысшую и самую нижнюю точки разводки дренажных труб. Чтобы определить угол уклона, нужно протяженность труб поделить на разницу высшей и низшей точек.

Какие материалы необходимы для установки схемы приямка в подвале для дренажного насоса

Сфера применения дренажных насосов определяется исходя из их конструктивных особенностей:

• Череда затяжных дождей, весенний паводок или обильное таяние снега. Подобная ситуация способна привести к тому, что ливневая канализационная система не справится со своими предназначениями в полной мере, что в результате завершится подтоплением погребов, подвалов зданий, цокольных этажей и т. д. В таком случае установка дренажного насоса в подвале позволит произвести аварийные осушительные работы.
• Данный агрегат можно установить на стационарной основе в подвальном помещении. Правильно настроенная система автоматики будет контролировать уровень поступающих грунтовых вод и поддерживать в сухом состоянии помещение.
• Также установка дренажного насоса может быть предусмотрена для обслуживания искусственных водоемов. Без данного агрегата невозможно поддерживать в искусственном водоеме требуемый уровень заполнения, производить периодическое осушение для замены и чистки воды.
• Аккумулирующие емкости дренажной или бытовой канализации, ливневые коллекторы. При условии, что на них не предусмотрено самостоятельного отвода жидкости.
• Кроме того, установка дренажного насоса может быть предусмотрена для сброса отстоянной воды в централизованные коллекторы, естественные водоемы, на поля фильтрации либо ее перекачки в резервуары для последующего технологического применения.
• Действующие санитарные правила запрещают действовать даже небольшим автомойкам и мастерским без локальных очистных сооружений. Грязная вода собирается в первичные коллекторы и приямки, а затем дренажный насос для канализации перекачивает ее в емкости очистных сооружений.
• Активно применяются данные устройства для ирригационных сельскохозяйственных работ, они производят перекачивание жидкости из искусственных и природных водоемов на орошаемые участки.
• Данное оборудование характеризуется своей универсальностью, его можно использовать не только для грязной, но и для чистой воды в системах автономного водоснабжения, наполнения высоко расположенных емкостей.
