Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

1. Металлического корпуса, закрывающего внутренние камеры.
2. Нижней камеры для сжигания топлива.
3. Верхней камеры для сжигания газа.
4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает.  «Как сделать котел на дровах своими руками – пошаговая инструкция».

Устройство твердотопливного котла длительного горения следующее:

• Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
• Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
• Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
• Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Твердотопливный котел длительного горения своими руками чертежи. Виды твёрдого топлива для котлов отопления на фото

Торфяные брикеты

Дрова для твердотопливного котла

Древесный уголь для твердотопливных отопительных котлов

Топливные гранулы для отопительных котлов

Древесные топливные брикеты для котлов на твёрдом топливе

Евродрова (топливные брикеты для пикника)

Брикеты из переработанного мусора

Древесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

1. Классические

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Классический котёл на твёрдом топливе

1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

Схема пиролизного котла на твердом топливе

1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Источник: https://interer-i-dekor.ru-land.com/novosti/svoimi-rukami-kotel-dlya-otopleniya-klassicheskiy-tip-agregata

Котел отопления своими руками чертеж. Котел с верхним горением

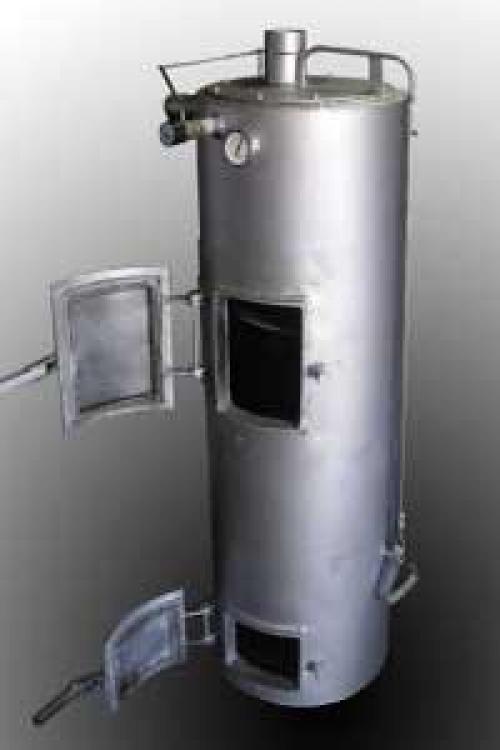

Этот агрегат отличается от предыдущих — во-первых, формой (он круглого сечения и может быть изготовлен из труб разного диаметра), во-вторых, способом сжигания в нем топлива (оно в нем сжигается сверху-вниз). Для того, чтобы обеспечивать такой процесс горения необходимо обеспечить подачу воздуха сверху, непосредственно к месту горения. Эту функцию здесь выполняет воздухоподающая телескопическая труба, которая поднимается вверх при загрузке топлива и опускается вниз после поджигания топлива. При его постепенном сгорании труба под своим весом опускается вниз.  В нижней части трубы для обеспечения равномерной подачи воздуха приваривается «блин» с лопастями.

Для обеспечения лучших условий сгорания топлива в верхней части располагается камера подогрева воздуха. Подача воздуха, а значит, и скорость горения, регулируются задвижкой на входе в эту камеру сверху. Теплообменник здесь выполнен в виде «водяной рубашки» вокруг камеры сгорания.

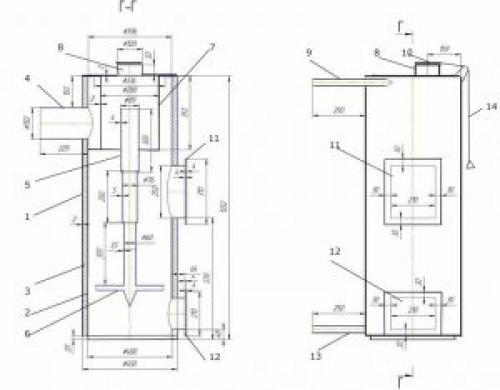

Чертеж котла на твердом топливе верхнего горения

1 — наружная стенка (труба); 2 — внутренняя стенка; 3 — водяная рубашка; 4 — дымовая труба; 5 — телескопическая воздухоподающая труба; 6 — распределитель воздуха (металлический «блин» с ребрами; 7 — камера предварительного подогрева воздуха; 8 — патрубок подачи воздуха; 9 — подающая труба с нагретой водой; 10 — воздушная заслонка; 11 — загрузочная дверка; 12 — дверка для чистки; 13 — труба с водой из системы (обратка); 14 — трос, управляющий заслонкой.
