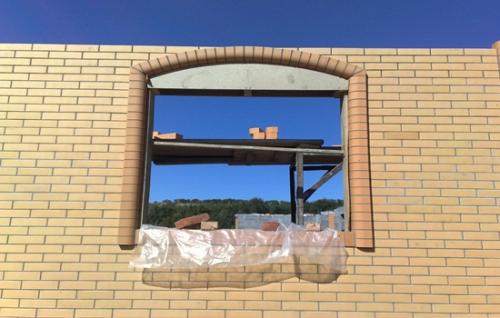

Окно в кирпичной стене. Что нужно знать?
Особенность устройства окна предопределяет эксплуатационное предназначение помещения. Сквозь окно в комнату проникает солнечный свет, но нет преград и для холода с высокой влажностью.
Если монтаж выполнен с нарушениями, в помещении быстро появится сырость и плесень.
Готовя оконные проемы, обратите внимание на материал, из которого возводятся стены. Для кирпичного камня или бетонного блока элемент изготавливается по одним параметрам, а вот для дома из бревен существуют иные стандарты.
Действующие ограничения на проемные участки для окон практически не принимаются во внимание застройщиками частного жилья. Как правило, владельцы определяют формы и параметры окон на основании собственных пожеланий. Это приводит к ситуации, когда готовое окно получается очень маленьким или непомерно большим, что сопровождается перекашиванием рамных конструкций, неплотным прилеганием створок, появлением внутри конденсата.
Правильней всего, когда проемный участок для окна появляется в процессе выведения кладки. Это позволит обеспечить:
- правильный монтаж рамы;
- надежное крепление всей конструкции окна;
- герметизацию;
- отвод влаги;
- изоляцию от постороннего шума;
- декорирование фасадных стен.
В проем, предназначенный под установку окна, рама должна помещаться легко. Подоконники внутри и снаружи крепятся не толстым слоем раствора, для облицовки предусматривается ниша.
Чаще всего устанавливаются оконные блоки из ПВХ. Отсюда следует, что разумно определить такие изделия под стандартные размеры, а кладку оконного проема из облицовочного кирпича подогнать под предполагаемую конструкцию просто.
Если решите заказать окна под имеющиеся проемы, не соответствующие установленным стандартам, индивидуальный заказ обойдется вам значительно дороже.
В существующем ГОСТе имеется понятие – четверть для оконного проема и ее наличие в обязательном порядке. Представляет она выступ на наружной части стенки, сделанный по определенным размерам.
Предусмотренная четверть перекроет снаружи щелевой участок, созданный стенкой и рамой окна, скроет утеплитель, использованный при монтаже. Окно надежно защитится от продуваний и проникновения влаги, конструкция получит привлекательность.
Как вырезать проем в кирпичной стене без пыли. Завершающий этап
Чтобы вырезать дверной проем в несущей стене, сначала прорезают её насквозь по разметке. Для облегчения работы можно распилить внутреннюю часть ещё на несколько секций или просверлить дополнительные отверстия. На этом этапе можно действовать кувалдой, так как стеновой материал в проеме уже не связан с несущей конструкцией.
Удаление кирпичной кладки под установленной перемычкой Источник v-dver.ruРазрезание на секции обязательно для стен из железобетона – монолитных или панельных, так как пронизывающая их арматура не позволит удалять элементы кусками. Пробивка проема в кирпичной стене выполняется проще.
При устройстве широких проемов или большой нагрузке на стену усиление должно быть более мощным. Одной горизонтальной перемычки будет недостаточно, необходимо установить металлокаркас по всему периметру. Все элементы конструкции связывают болтами или соединяют сваркой посредством металлических пластин.
В особо сложных случаях каркас дополнительно усиливают, закрепляя его пластинами и уголками на плоскости стены с обеих сторон.
Во избежание коррозии усиливающий каркас покрывают защитными средствами Источник stroyka-express.ruОсобенности устройства проемов в кирпичных стенах
Устройство дверного проема в кирпичной стене выполняется по той же технологии, но с учетом дополнительных требований. Вырезать его нужно по швам, поэтому для окончательной разметки стену освобождают от штукатурки или другой отделки для обнажения кладочных швов и подгонки положения и параметров проема под них.
Участок кладки над проемом может обрушиться, потеряв опору, поэтому до закрепления перемычки его необходимо зафиксировать. Обязательным условием для устройства проема в кирпичной стене является и его укрепление по всему периметру.
Прорубить окно в наружной стене. Описание: что это такое?
Проём в стене для окна – это конструктивный элемент, который устраивается в наружной стене с целью дальнейшего монтажа светопрозрачного элемента. Существует два типа проёмов в стене:
- Запланированные – закладываются проектом, на стадии создания расчётной схемы сооружения, в результате чего конструктор видит места, которые необходимо усилить во время строительства.
Таким образом, после возведения здания, дополнительные мероприятия по обеспечению несущей способности конструкции не требуются.
- Пробивные – устраиваются на стадии эксплуатации объекта, если владельцу здания требуется установка дополнительного окна. В таких случаях, требуется отдельный расчёт прочности с последующим усилением конструкции обрамляющими профилями, либо арматурой.
Проёмы различаются:
- по форме;
- габаритам;
- месту устройства;
- высотной отметке;
- наличию обрамляющих элементов.
Из каких элементов состоит?
Все полноценные проёмы в наружных стенах состоят из следующих конструктивных элементов :
- Тело проёма, которое ограничивается торцами наружных стен, предназначенных для установки светопрозрачной конструкции.
- Подоконный блок – участок стены непосредственно под проёмом, предназначенный для фиксации отопительного прибора. Стандартная высота данного элемента составляет от 700 до 900 мм.
- Перемычка – участок ограждающей конструкции, расположенный непосредственно над окном. Работает по балочной схеме, чаще всего, подлежит усилению в нижней зоне.
- Простенки – части наружной стены, расположенные по бокам оконного проёма. Предназначены для жёсткого сопряжения с перпендикулярными несущими конструкциями, обеспечивающими жёсткость сооружения.
Каждый из перечисленных элементов воспринимает часть внутренних усилий при организации проёма, так как удаление фрагмента стены способствует возникновению концентрации напряжений и изменению деформационных свойств материалов.
Вырезать проем в кирпичной стене. Как сделать проем в кирпичной стене – специфика материала
В строительстве домов кирпич является одним из часто используемых и изученных материалов. При работе с ним важно учитывать ряд моментов. Дверной проем, например, может ослабить конструкцию всей постройки. Также требуется правильно выбирать технику проведения работ.
Внимание! Неправильные действия могут повредить саму стену, а это дополнительные финансовые расходы. Чтобы понять, как сделать проем в стене под дверь в кирпичной стене, необходимо, как минимум, ознакомиться с общей информацией.
Существует всего 3 типа стен :
- Несущие . Опираются на фундамент и держат на себе общий вес верхних этажей (межэтажные перегородки опираются на проёмы в несущих стенах). Получить разрешение на сооружение дверного проёма в несущей конструкции сложнее всего, так как это может повлиять на целостность постройки. Здесь будет учитываться множество нюансов.
- Самонесущие . Как и несущие – это наружные стены, но не удерживающие на себе верхние этажи. Межэтажные перекрытия держатся на внутренних креплениях.
- Перегородки . Не рассчитаны на удержание какой-либо значительной нагрузки. Оптимальной считается толщина кирпичных перегородок в 1/20-1/25 от высоты этажа.
Особенности кирпичных стен для дверных проёмов
Перед сооружением дверных проёмов необходимо заранее ознакомиться со спецификой самого материала. Существует множество видов кирпичей, которые отличаются по различным параметрам – текстуре, плотности, весу и пр. Чтобы узнать, как сделать дверной проем в стене, важно заранее ознакомиться со всеми свойствами кирпича.
Кирпич как строительный материал имеет определённые габариты – это 250 мм х 120 мм Источник stroyshans.ruВажно знать! Если сравнивать обычный кирпич с керамическим (двойным кирпичом, другими словами), следует отметить разницу в высоте. У обычного это 65 мм (88 мм, если это рядовой утолщённый). Керамический в плане высоты выигрывает у обоих – 138 мм.
Для кладки стен применяют 2 вида кирпича :
- полнотелый – может использоваться для любых строительных нужд;
- пустотелый – благодаря наличию воздуха в полостях, отличается высокими теплоизоляционными свойствами – может использоваться для выкладки наружных стен.
Кирпич и керамический камень изготавливаются по схожей технологии, однако материалы при этом используются разные. Например, силикатный кирпич делается из извести, а керамический – из глины, поверхность которой обжигают.
На заметку! Различные марки кирпича обладают морозостойкостью в пределах от 25 до 300 циклов заморозки/оттаивания. Согласно ГОСТ, эта характеристика отображается как F 25 – F 300.Прочие характеристики кирпича в зависимости от его морозостойкости Источник stroyinform.ru
Арка из гипсокартона на любой вкус – как сделать красиво и быстро
Что нужно знать о кирпичных стенах при сооружении дверных проёмов
Перед тем как сделать проем в кирпичной стене под дверь важно узнать вид кладки, поскольку он определяет плотность стены. Ещё один важный момент, который можно узнать, это система перевязки швов. Существует всего 6 разновидностей – это цепная, шестирядная, двойная крестовая, трёхрядная, готическая, а также специальные перевязки для лицевой кладки.
Самый большой показатель плотности стены достигается при использовании цепной перевязки. Её специфика заключается в чередовании тычкового и ложкового рядов, в результате чего получается дополнительная перевязка в четверть кирпича.
Такая разновидность кирпичной кладки применяется в процессе возведения несущих стен, которые должны обладать высокой прочностью и устойчивостью. Для самонесущих стен обычно используют шестирядную кладку. Её характеристик достаточно, для сохранения надёжности наружной стены.
Внимание! Перед пробивкой дверного проёма в кирпичной стене следует учитывать забутовку стен наружного типа и армирование несущих стен. Все это закладывается в проект постройки и должно быть видно по документам.При этом в процессе пробивания могут попадаться металлические сетки – это доставляет неудобство Источник imageban.ru
Технология пробивки дверных проёмов в кирпичной стене
Каждая работа по перепланировки квартиры или дома имеет свою определённую технологию. Важно придерживаться указанной последовательности, чтобы не нарушить общую конструкцию и получить желаемый результат.
4 этапа, как сделать дверной проем в кирпичной стене своими руками :
- Подготовка нужных инструментов и демонтаж отделки.
- Сам процесс пробивания в несколько шагов (описан в параграфе ниже).
- Укрепление створа.
Ещё одна важная деталь – это дверная коробка, которая станет в будущий проем. Если таковой не планируется, это упрощает задачу. В противном случае нужно заранее учесть правила её установки.
Важно знать! Установка дверной коробки требует выполнения определённых условий. Здесь чрезвычайно важно соблюдать расстояние – между стеной и торцом должен быть зазор от 1 до 2.5 см.
Расширение проема в кирпичной стене. Общие положения
Расширение дверного проема, как и расширение оконного проема в кирпичной стене производится исходя из конструкции стен.
По характеру работы стены можно подразделить:
- Несущие – кроме собственного веса воспринимают и передают на фундамент нагрузки от вышерасположенных конструкций (перекрытие, лестницы, крыша и прочее).
- Самонесущие – опираются на фундамент и несут нагрузку лишь от собственного веса стенок всех этажей здания.
- Ненесущие – воспринимают собственный вес лишь в пределах одного этажа и передают его поэтажно на другие элементы зданий. К ним можно отнести и перегородки из кирпича.
До начала производства работ следует определиться с этим вопросом. По архитектурно – планировочному решению несущая стена может находиться и внутри квартиры.
Поэтому любая перепланировка, как и реконструкция, требует согласованного проекта проектной организацией, которая производит все надлежащие расчеты и выдает вам для работы проект.
Это не обсуждается, так как предусмотрено нормативными документами, а на «авось» делать нельзя, потому как можно получить обрушение конструкции вышерасположенных этажей, увечья и привлечение к ответственности.
А теперь переходим непосредственно к нашим стенам. Расширение и дальнейшее усиление проема в стене по вариантам может быть два:
Первый — расширение дверного проема в кирпичной несущей и самонесущей стене (принцип одинаков).
Второй — ненесущая стенка или перегородка из кирпича.
Остановимся более подробно и рассмотрим технологию выполнения работ обоих вариантов.

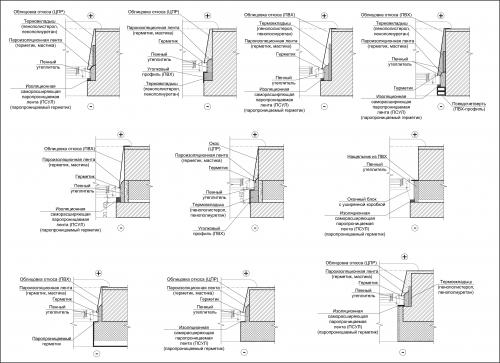

Узел оконного проема в кирпичной стене. Узлы примыкания оконных блоков к стеновым проемам. Часть 1
Узлы окон
Общие принципы
Монтажный шов - элемент узла примыкания, который представляет собой комбинацию из различных изоляционных материалов, заполняющих монтажный зазор и обладающий заданными характеристиками.
Конструкция монтажного шва, диктуемая ГОСТ 30971, включает в себя три или четыре слоя, имеющих различное функциональное назначение:
- основной центральный слой - обеспечение тепло-, звукоизоляции;
- наружный слой герметизации - обеспечение диффузии влаги из монтажного шва и защиты от атмосферных воздействий (дождевой влаги, ультрафиолетового излучения, ветра);
- внутренний слой герметизации - обеспечение пароизоляции и защита утепляющего слоя от диффузной парообразной влаги изнутри помещения.
Возможно наличие дополнительного слоя паро- и гидроизоляции между средним слоем шва и поверхностью проема, возводимого с использованием мокрых процессов (каменная кладка, монолитный бетон). При устройстве монтажных швов должно быть соблюдено правило: изнутри плотнее, чем снаружи.
Применение конструктивного принципа устройства монтажного шва, отличного от указанного ГОСТ 30971, допускается при условии соответствующего обоснования в виде расчетов, натурных или лабораторных испытаний.
Выбор конструктивного решения узлов примыкания оконного (дверного) блока к проему наружной стены осуществляется на стадии разработки архитектурно-конструкторских решений с учетом действующих нагрузок и подтверждается соответствующими расчетами.
Общее конструктивное решение узла примыкания (включая монтажный шов, элементы дополнительной атмосферозащиты, отделку откосов, а также все другие элементы, обеспечивающие сопряжение оконного блока с проемом в законченном виде) должно исключать возможность инфильтрации холодного воздуха через монтажные швы в зимнее время (сквозное продувание).
Монтажный узел должен быть спроектирован так, чтобы долговечность материалов, применяемых для устройства монтажных швов, была не менее 20 лет (п. А.1.4 ГОСТ 30971-2012).
Размещение оконного блока по глубине стенового проема
и монтажные зазоры
ГОСТ 30971 немногословно предлагает определять место установки оконного блока по глубине стенового проема в проекте с учетом монтажных зазоров. Другие источники предлагают более развернутые рекомендации, обоснованные теплотехническим расчетом методом тепловых полей:
- В однослойных наружных стенах толщиной более 600 мм (кирпичная кладка, стены из монолитного керамзитобетона и т.п.) оконный блок рекомендуется располагать на расстоянии около 2/3 толщины стены от внутренней поверхности стены;
- В однослойных наружных стенах толщиной до 600 мм, а также в многослойных конструкциях с жесткими связями (кирпичная кладка, стеновые панели из керамзитобетона и др.) оконный блок может располагаться у наружной четверти. Необходимость дополнительного утепления оконных откосов должна определяться расчетом температурных полей и оговариваться в проектном решении;
- В многослойных стенах с эффективным утеплителем в толще стены (трехслойные стеновые панели с гибкими связями, многослойная кладка и др.) оконный блок должен располагаться в слое эффективного утеплителя, наилучшее решение – на уровне внутренней поверхности утепляющего слоя;
- В наружных стенах с фасадной теплоизоляцией оконный блок может размещаться в любом месте по толщине стены. Обязательное условие – утеплитель фасадной системы теплоизоляции должен примыкать к утепляющему слою монтажных швов узлов примыкания оконных блоков к стеновым проемам.
При отсутствии четвертей в оконных проемах возможно устройство фальшчетверти из уголковых или доборных ПВХ профилей.
Минимальные размеры монтажных зазоров между поверхностью стенового проема и коробкой оконного блока установлены ГОСТ 30971 (п. 5.2.1 ГОСТ 30971-2012).
Оконные проемы в кирпичной кладке размеры. Как правильно замерить?
Для того чтобы профессионально выполнить замеры окон потребуется придерживаться нормативов и рекомендаций опытных мастеров, это поможет снизить к минимуму уровень ошибок и негативные последствия.
Базовые понятия для замера окон:
- При снятии замеров, учитывают, что раму нельзя устанавливать в проем плотно, нормативы допускают минимальные строительные зазоры от 20 до 50 мм.
- Для того чтобы максимально точно определить глубину проема снимают размеры с внутренней и внешней стороны стены.
- При обнаружении перекоса, параметры оконного блока увеличивают на его размер.
- Для каменных стен с выступом, который составляет 25% от размера кирпича и называемого «четвертью», применяется особый способ измерения.
- Для снижения риска ошибок, проводят измерения не менее 3-х раз.
При установлении размеров оконной ниши и оконного блока, учитывают стройматериал стен.
Особенности определения размеров в кирпичном доме :
- Глубина выступа «четверти» иногда достигает 10 см, поэтому при расчете рамы нужно учитывать, что она должна скрываться за четвертью на 3 см.
- При определении линии несущей стены, учитывают слой штукатурки, поскольку она может иметь значительную толщину.
- Измерения проводят в трех местах по ширине и высоте, снаружи и внутри комнаты.
- При расчете размеров окна учитывают установочный шов 3 см.
Особенности деревянного дома в том, что оконные ниши в нем не имеют выступов, рама устанавливается на одном уровне со стенкой, в связи, с чем откосы не производятся.
При осуществлении замеров таких окон, ширину и высоту также измеряют в 3-х местах и принимают самый меньший. Если в доме установлена оконная коробка, замеры ведут от нее, при этом добавляется 5 см на монтажные швы.
Проем в несущей стене кирпичного дома. Проем в несущей стене панельного дома
Дома типовых панельных серий имеют очень широкое распространение. Большинство запросов на устройство проемов приходит именно от владельцев квартир в панельных домах. Связано это с достаточно однотипными планировочными решениями, которые во многом не удовлетворяют существующим требованиям удобства и эргономики квартир
Основных требований к устройству проемов в панельных домах несколько:
1. Чем ниже этаж – тем ниже вероятность положительного согласования устройства проема. Достаточно логичное требование, так как от этажа квартиры зависит и нагрузка, которую воспринимают несущие панели здания.
В 9-и этажных домах лучше отказаться от устройства проема ниже третьего этажа. В 16-и этажных зданиях, проемы лучше не делать ниже 5-6 этажа. В более высоких панельных зданиях все более индивидуально и зависит от серии дома и желаемых габаритах проема.
2. Расстояние от нового проема до края стеновой панели, либо существующего проектного проема, должно быть не менее 1 метра.
3. Запрещено расширение существующих проемов в несущих панелях.
4. Запрещено устройство проемов в панелях-ребрах жесткости здания.
5. Типовые габариты проемов в панельных зданиях 800-1000мм по ширине и 2100-2200мм по высоте. То есть под стандартную дверь. Но в каждом конкретном случае и ширина проема и его положение определяется строго на основании обследования состояния панели и расчетов несущей способности. Самовольное устройство проемов в панельных домах категорически запрещено, так как это может привести к аварийной ситуации.
