Патрон для лампочки стандартный. Цоколь Эдисона

Патрон для лампочки стандартный. Цоколь Эдисона

Патрон под цоколь E27 (27 mm)

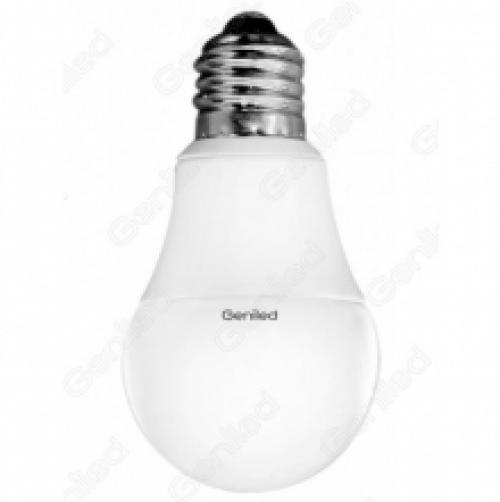

Светодиодная лампа с цоколем E27 (27 mm)

Цо́коль Эдисона  —система быстрого соединения электрических источников света , разработанная Томасом Эдисоном и запатентованная в 1894 году . Обозначение E xx соответствует диаметру в миллиметрах , так, цоколь E27 имеет диаметр 27 мм.

В большинстве стран, которые используют для бытового электроснабжения напряжение 230—240 В, наиболее распространены цоколи E27 и E14 (E27 — стандартный цоколь советских и европейских лампочек 220 В).

В Северной Америке ( США , Канада ), где бытовое напряжение составляет обычно 110 В, стандартным является размер E26, также используются цоколи E12 для свечеобразных ламп типа «миньон» и E10 в некоторых электрических гирляндах . E17 также распространены, особенно в некоторых настольных лампах.

Также в лампах часто используют так называемый штыковой или байонетный разъём.

Цоколи больших размеров используются для мощных ламп уличного освещения .

Светодиодные лампы. Чем светодиодные лампы отличаются от других

Как следует из названия, источником света в светодиодных лампах являются миниатюрные электронные устройства — светодиоды. В привычных лампах накаливания свет излучается раскалённой металлической спиралью. В энергосберегающих лампах свет испускается люминофором, который нанесён на внутреннюю поверхность стеклянной трубки. В свою очередь, люминофор светится под действием газового разряда.

Прежде чем переходить собственно к светодиодным лампам, кратко рассмотрим особенности каждого вида ламп.

Лампа накаливания устроена очень просто: спираль из тугоплавкого металла закреплена внутри прозрачной стеклянной колбы, из которой откачан воздух. Проходя через спираль, электрический ток разогревает её до высокой температуры, при которой металл ярко светится.

Достоинством таких ламп является низкая цена. Однако она компенсируется столь же низким коэффициентом полезного действия: в видимый свет превращается менее 10% расходуемой лампочкой электроэнергии. Остальная часть бесполезно рассеивается в виде тепла — лампочка при работе сильно нагревается. К тому же срок службы устройства очень невелик и составляет примерно 1 000 часов.

Компактная люминесцентная лампа, или КЛЛ (это точное название энергосберегающей лампы), при той же яркости света расходует примерно в пять раз меньше электроэнергии, чем лампа накаливания. КЛЛ дороже и имеют несколько существенных для потребителя недостатков:

• довольно долго (несколько минут) разгораются после включения;
• лампа с её изогнутой стеклянной колбой выглядит неэстетично;
• свет КЛЛ мерцает, что утомительно для зрения.

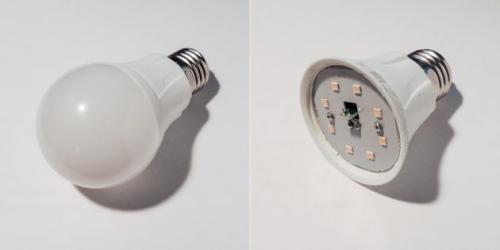

Светодиодная лампа представляет собой несколько светодиодов, смонтированных в одном корпусе с блоком питания. Без блока питания не обойтись: для работы светодиодам требуется питание постоянным током с напряжением 6 или 12 В, в бытовой электросети — переменный ток с напряжением 220 В.

Фото автора

Корпус лампы чаще всего выполнен в виде привычной «груши» с винтовым цоколем. Благодаря этому светодиодные лампы без проблем устанавливаются в обычный патрон.

В зависимости от используемых светодиодов цвет излучения светодиодных ламп может быть разным. В этом одно из их преимуществ.

	Лампа накаливания	Энергосберегающая	Светодиодная
Цвет излучения	Жёлтый	Тёплый, дневной	Жёлтый, тёплый белый, холодный белый
Потребляемая мощность	Большая	Средняя: в 5 раз меньше, чем у ламп накаливания	Низкая: в 8 раз меньше, чем у ламп накаливания
Срок службы	1 тысяча часов	3–15 тысяч часов	25–30 тысяч часов
Недостатки	Сильный нагрев	Хрупкие, долго разгораются	Невысокая максимальная мощность
Преимущества	Низкая цена, работа в широком диапазоне условий	Относительно экономичные и долговечные	Очень экономичные и долговечные

Преимущества светодиодных ламп:

• очень малое энергопотребление — в среднем в восемь раз меньше, чем у ламп накаливания аналогичной яркости;
• очень большой срок службы — работают в 25–30 раз дольше ламп накаливания;
• почти не греются;
• цвет излучения — на выбор;
• стабильная яркость освещения при колебаниях напряжения питания.

Главное достоинство светодиодных ламп — это экономичность. Предполагается, что за счёт малого энергопотребления и большого срока службы светодиодные лампы позволят заметно снизить расходы на освещение.

Цена светодиодных ламп на момент написания статьи была примерно в три раза выше, чем у обычных. Следовательно, в денежном измерении они оказываются в 50–100 раз экономичнее. Разумеется, эта экономия будет достигнута при условии, что лампа полностью отработает обещанный срок службы и не сгорит раньше времени.

Недостатки светодиодных ламп ограничивают область их применения:

• неравномерное светораспределение — блок питания, встроенный в корпус, затеняет световой поток;
• матовая колба выглядит некрасиво в стеклянных и хрустальных светильниках;
• яркость свечения, как правило, нельзя изменять с помощью диммера;
• непригодны для использования при очень низких (на морозе) и высоких (в парилках, саунах) температурах.

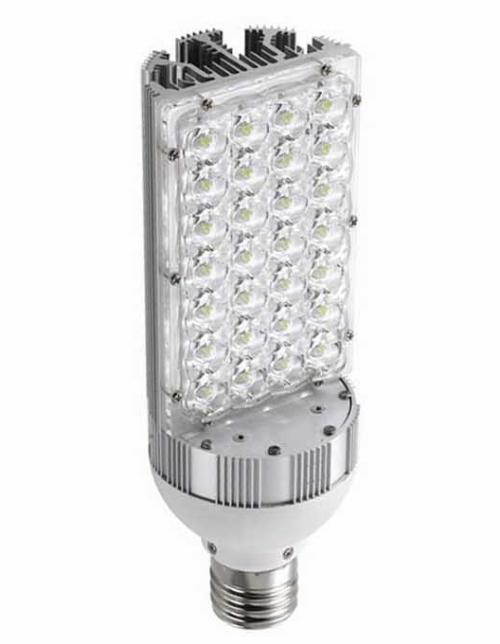

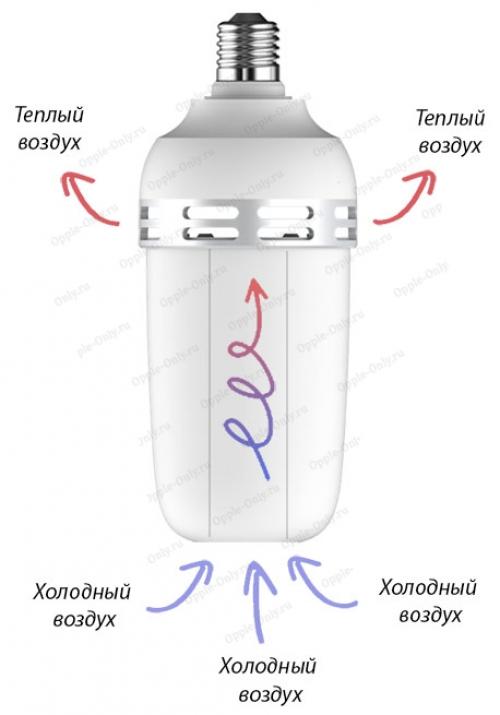

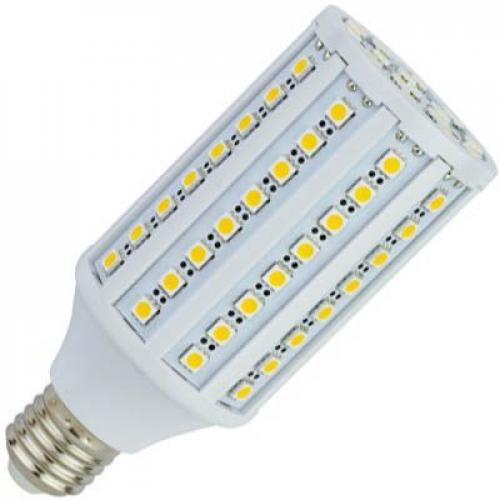

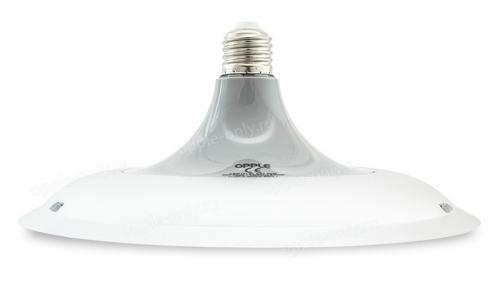

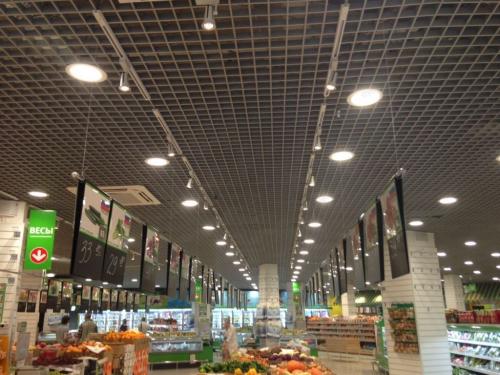

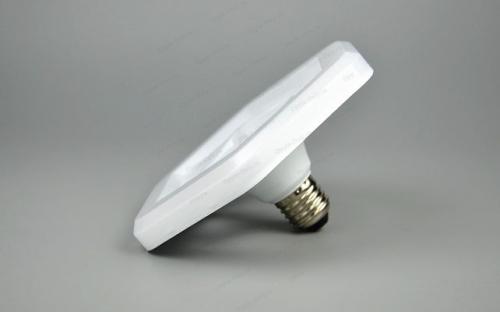

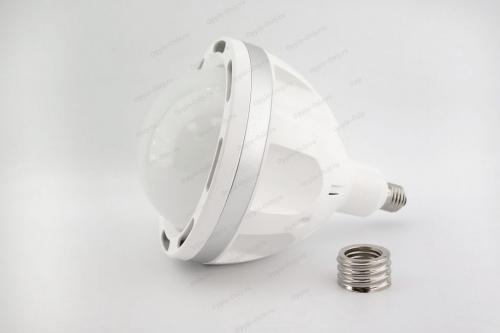

Цоколь Е27 максимальная мощность. 5 самых мощных и ярких светодиодных ламп с цоколем Е27

Цоколь Е27. Резьбовой цоколь (Е14, E27, E40)

Обычные осветительные лампы имеют резьбовой цоколь с наружным диаметром 14, 27 или 40 мм и специальной резьбой с крупным шагом. Такие цоколи называются соответственно Е14, Е27 и Е40. Буквенное обозначение «Е» (Edison/Эдисон) означает винтовое устройство. Цифра, которая идет после буквы в классификации, соответствует наружному диаметру в миллиметрах.

Лампы с цоколем E27 (ES) - те самые "лампочки Ильича", к которым мы все привыкли. Они чаще всего используются в люстрах, плафонах, настенных и настольных светильниках. Цоколь Е27 представляет собой резьбовую систему быстрого соединения патрона и лампы с диаметром 27 миллиметров. Такие лампы чаще всего питаются от сети переменного тока 220V (AC).

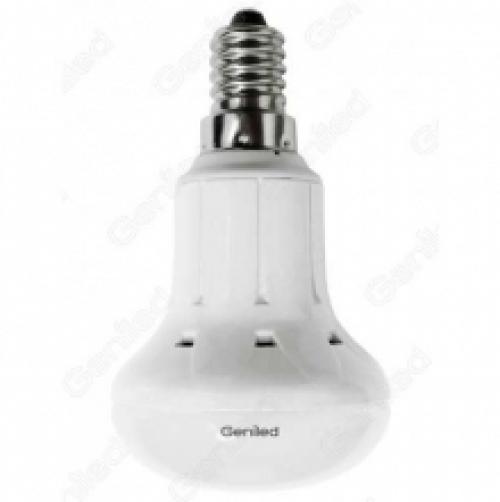

Цоколь E14 (SES) - тоже весьма популярен. Лампы с таким цоколем часто называют "миньоны" для миниатюрных классических светильников и бра. Практически в любой квартире найдется место, где установлены лампы с таким цоколем. Чаще всего это кухня, туалетная или ванная комната, коридор. Лампы с цоколем E14 часто имеют форму "свечи" (C37), шарика (G45), или "гриба" (R63, R50, R39). Такие лампы чаще всего питаются от сети переменного тока 220V (AC). Диаметр такого цоколя - 14 мм.

Лампы с цоколем E40 (GES) чаще всего имеют большую мощность и используются в промышленном и уличном освещении. Например, лампы ДРЛ имеют именно такой цоколь. Такие лампы питаются от сети переменного тока 220V (AC). Диаметр такого цоколя - 40 мм.

Кроме того, встречаются следующие менее популярные резьбовые цоколи:

• Е5 - микроцоколь (LES) с диаметром 5 мм,
• Е10 - миниатюрный цоколь (MES) с диаметром 10 мм,
• Е12 - миниатюрный цоколь (MES) с диаметром 12 мм,
• Е17 - малый цоколь (SES) с диаметром 17 мм,
• Е26 - средний цоколь (ES) с диаметром 26 мм.

Стандартный цоколь. Наиболее часто встречающиеся цоколи ламп

Наиболее популярными в настоящее время являются следующие цоколи современных ламп
* Е14 - так называемый цоколь "миньон". Используется в декоративных лампах накаливания различной формы - свеча, свеча на ветру, витая и пр. Так же (ориентировочно с 2000 года) используется в компактных люминесцентных лампах, а так же в соверменных светодиодных лампах для замены миньонов.
* Е27 - стандартный цоколь лампы накаливания (лампочки Ильича). Используется такой цоколь в любых лампах накаливания и компактных люминесцентных лампах, а в последнее время и в светодиодных лампах для освещения в любых стандартных светильниках.
* Е40 - так называемый цоколь "голиаф". Раньше он широко использовался в мощных (300 Вт, 500 Вт, 750 Вт, 1000 Вт) лампах накаливания. В настоящее время цокольЕ40 применяется в основном в лампах ДРЛ, Днат, металлогалогеновых лампах. В настоящее время под патрон Е40 созданы мощные светодиодные лампы, заменяющие любые вышеуказанные лампы.
* GU10 - так называемый "стартерный" цоколь, применяется в галогеновых лампах на 220 В. Мощность этих ламп различна от 10 до 50 Вт. В настоящее время существует широкая линейка светодиодных ламп для полноценной замены "галогенок".
* GU 5,3 ( MR16 ) - штырьковый цоколь. Наиболее часто встерчается в галогеновых лампах накаливания пониженного напряжения, хотя в России часто встречается и на 220 В. В европе все галогеновые лампы на 220 В применяются с цоколем GU 10, так как тонкие штырька GU 5,3 сильно нагреваются. В настоящее время существует широкая линейка светодиодных ламп для полноценной замены "галогенок" с цоколем GU 5,3.
* G4 - штырьковый цоколь . Часто встречается в галогеновых лампах накаливания на 12V. Применяется в настрольных лампах, различных бытовых светильниках и люстрах.
* G9 - цоколь в форме двух петелек. Применяется в основном в люстрах для дома.

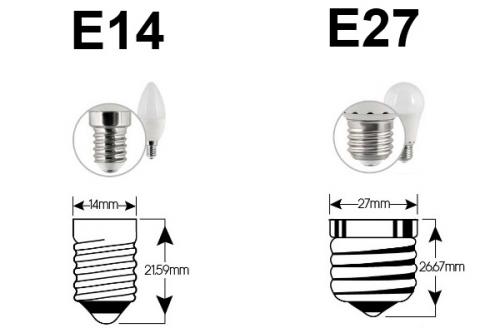

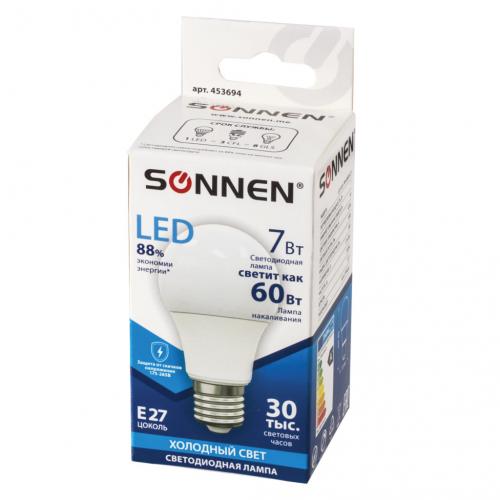

E27 e14. В чём разница между цоколем Е14 и Е27

Рынок светотехники на сегодняшний день предлагает потребителю огромнейший выбор осветительных приборов с самыми различными характеристиками. В многообразии марок, моделей и параметров легко потеряться, и некоторые маркировки могут вызвать недоумение у непросвещённого в области электрики человека. В рамках этой статьи мы попробуем разобраться в свойствах и особенностях лампочек, различающихся по маркировке цоколя. В качестве примера будут взяты модели с цоколями E14 и E27.

Описание E14

Для начала немного индексной этимологии: литерой Е в маркировке цоколя лампы обозначают словосочетание Edison Screwtype, что означает «Цоколь Эдисона». Цоколь с индексом E является одним из наиболее распространённых и применяется в самых различных приборах освещения. Основной его функцией является поддержание неразрывного контакта с электрической цепью за счёт плотного прилегания контактных частей.

Справка! Е14 рассчитаны на работу с напряжением сети не более чем в 220 вольт.

Для моделей с цоколем Е14 цифра «14» – это размер диаметра контактной части устройства, выраженный в миллиметрах. Высота самого цоколя составляет 26 мм, и это значение является стандартным для многих моделей, используемых в бытовой осветительной технике. Данная разновидность имеет резьбовое соединение, что позволяет устанавливать лампы без применения каких-либо дополнительных инструментов.

Справка! Существует около 13 основных форм лампочек для данного диаметра.

Лампы под патрон Е14 достаточно просты в эксплуатации, экономичны, имеют низкую стоимость. В случае выхода из строя изделие можно легко заменить, не прибегая к помощи каких-либо инструментов.

Описание E27

Как можно заключить из вышеописанного, патрон под E27 имеет диаметр контактной части в 27 мм. Такие лампы получили довольно широкое распространение в освещении как жилых, так и промышленных и хозяйственных помещений, они достаточно неприхотливы в эксплуатации, но имеют неполный угол освещения.

Справка! Не стоит путать показатель мощности с индексом цоколя или считать, что эти параметры зависимы. Мощность осветительного прибора определяется в Ваттах и обозначается на упаковке или на самой поверхности лампы литерой « W » .

Что общего

Обе рассматриваемые нами модели ламп, несмотря на разный тип цоколя, имеют несколько общих черт. К примеру, и Е27 и Е14 могут быть использованы для монтажа в осветительные приборы, для подсветки техники жилых, хозяйственных и промышленных помещений. Изделия с этими индексами на патроне, как правило, потребляют меньшее в сравнении с лампами накаливания количество энергии, а также отличаются низкой стоимостью.

Справка! При помощи специального переходника можно устанавливать E27 в патрон с резьбой под E14.

В чём отличие цоколя E27 от E14

Основным критерием, определяющим разницу между Е14 и Е27, будет вышеупомянутый диаметр цоколя. Если под рукой не окажется адаптера, установить лампу с индексом Е27 в патрон Е14 будет попросту невозможно. Тем не менее назвать лампы взаимозаменяемыми (с оговоркой на наличие переходника) всё же можно.

Если же говорить о светодиодных изделиях с аналогичными типами цоколей, то они также будут различаться по углу и площади освещения. Благодаря небольшому диаметру, Е14 имеет угол освещения в 360 градусов. У Е27 этот показатель будет несколько меньше.

Кроме того, Е14 гораздо чаще используется для установки в бытовой технике: холодильниках, микроволновых печах или духовках. Для моделей, используемых для бытовой техники, существуют специальные, суженные по форме лампочки, что позволяет экономить пространство внутри того или иного прибора.
