Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
Именно поэтому, я сделал систему домашней вентиляции сам.

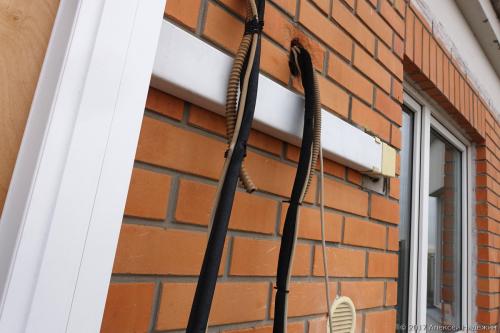

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

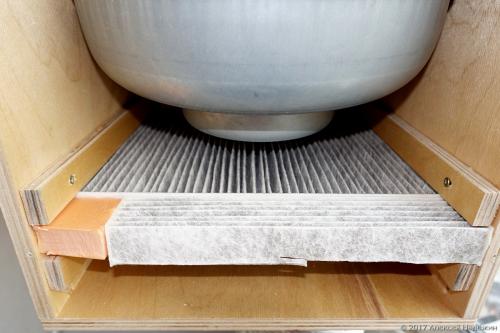

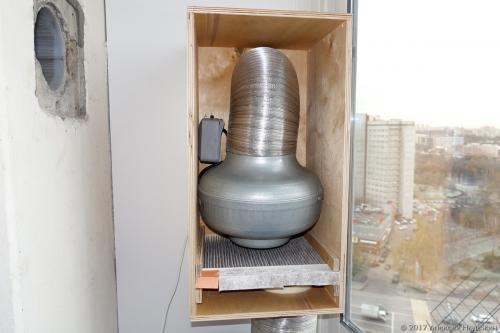

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

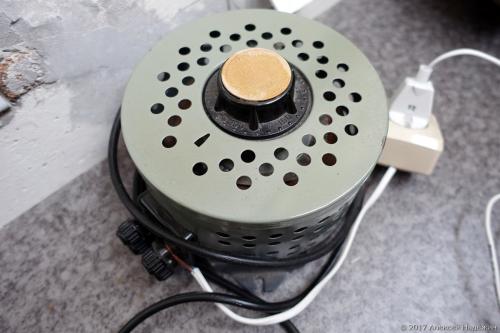

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

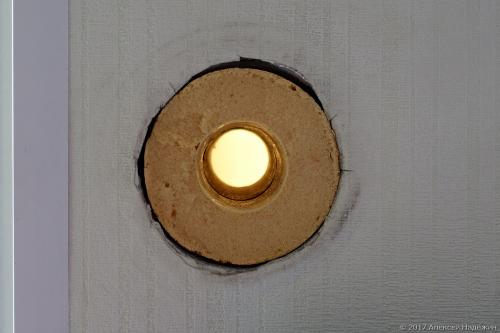

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

Источник: https://360doma.ru/stati/ventilyaciya-kvartiry-dlya-kvartiry-svoimi-rukami-samodelnaya-domashnyaya-ventilyaciya

Вентиляция в квартире виды. Виды оборудования, которое используют для вентиляции в квартирах и загородных домах

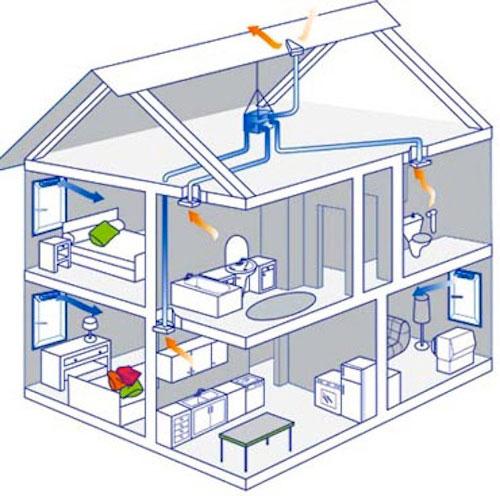

Вентиляционные системы, устанавливаемые в квартирах, можно условно разделить на три категории, в зависимости от функциональных возможностей, принципа действия и особенностей монтажа. Рассмотрим каждую категорию более детально.

Естественная циркуляция воздуха

При монтаже такого оборудования в квартире устанавливаются приточные клапаны. Элементы представляют собой пластиковые патрубки, которые монтируются в стену и с наружной стороны закрываются алюминиевым кожухом. Внутри расположена теплоизоляция.

С внутренней стороны клапан комплектуется фильтром и заслонкой, которые помогают регулировать поступление воздушного потока. Клапан не обеспечивает самостоятельный приток воздуха внутрь квартиры (здесь отсутствует вентилятор). Циркуляция обеспечивается за счёт удаления отработанного воздуха через вентиляционные каналы кухонных помещений и санузлов.

Чтобы воздушный поток бесперебойно перемещался от клапана к вытяжной системе необходимо оставлять зазоры под межкомнатными дверями, .

бюджетный вариант, обеспечивающий квартиру притоком свежего воздуха; надёжность – в конструкции отсутствуют механические элементы; простота – при наличии определённых навыков система устанавливается самостоятельно; комфорт – система не издаёт шума во время работы; удобство эксплуатации – клапан не нуждается в сложном обслуживании, в случае необходимости промывается водой; не загромождается внутреннее пространство; система не привязана к городской электросети.

для установки системы, в доме должна нормально функционировать штатная вытяжка; сравнительно небольшой приток свежего воздуха ( не более 40 м3/час для одного клапана); при монтаже потребуется сквозное бурение стены, что доставляет определённые сложности в монолитной застройке.

Эффективность естественной вентиляции заметно снижается, когда уличная температура превышает +10 градусов .

Принудительная циркуляция воздуха

Это более сложное оборудование, КПД которого намного выше, чем у предыдущей системы. Такие устройства ещё называют наборными, за счёт многокомпонентной конструкции, в которой внутри металлического ящика с шумоизоляцией размещаются следующие элементы:

Такие модели устанавливаются за пределами жилых помещений. Обычно монтаж выполняют на балконах, в санузлах и подсобных помещениях, за подвесными потолками.

Оборудование в таких системах принудительно нагнетает в квартиру свежий воздух, выдавливая старый через вентиляционные шахты. Если общедомовая система воздухообмена не работает, оборудование комплектуется вытяжными вентиляторами. Некоторые модели оснащаются встроенным рекуператором, который подогревает воздушный поток, поступающий в помещения.

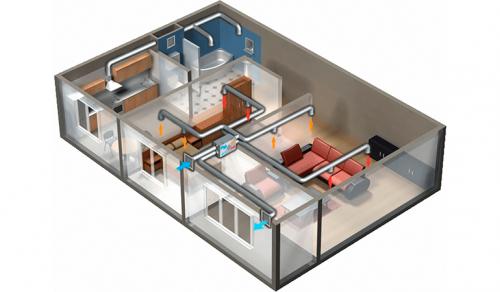

Монтаж принудительных вентиляционных систем предполагает проведение жёстких либо гибких воздуховодов, что потребует незначительного переустройства квартиры.

Преимуществами оборудования считаются следующие факты:

циркуляция не зависит от функциональности вытяжных шахт;

оборудование работает с минимальным уровнем шума;

возможность тонкой регулировки воздушного потока;

автоматическое поддержание микроклимата внутри квартиры;

фильтрация избавляет воздух от вредных примесей;

автоматизированная работа в заданном режиме;

бюджетная стоимость расходных элементов.

К существенным недостаткам относятся необходимость монтажа подвесного потолка для маскировки воздуховодов и существенное увеличение потребления электроэнергии.

Помимо этого, установка такой системы возможна только при проведении ремонта в квартире.

Комбинированная система

Благодаря конструктивным особенностям, такие модели считаются наиболее доступными по цене и практичными в эксплуатации. Принцип работы системы заключается в поступлении свежего воздуха через приточные клапана, расположенных в оконных рамах или стенах. Отработанный воздух удаляется посредством вытяжных вентиляторов.

Учитывая, что в зимнее время года внутрь помещений будет поступать холодный воздух, имеет смысл размещать приточные клапана над радиаторами отопления или электронагревательными приборами. В этом случае, холодная струя будет равномерно перемешиваться с тёплым воздушным потоком, обеспечивая комфортную температуру в жилой зоне.

Вытяжные вентиляторы такой системы работают постоянно, в дневное время, когда в квартире нет жильцов, обороты можно уменьшить до минимальных значений.

Преимущества:

отсутствие сложных элементов, что обеспечивает надёжность системы;

не загромождает внутреннее пространство;

нет необходимости в специальном техническом обслуживании;

стабильный воздухообмен в любое время года;

Недостатками являются отсутствие в приточных клапанах системы подогрева воздуха и фильтра для его предварительной очистки. Кроме этого, воздухообмен комбинированных систем заметно ниже, чем у других моделей.

Вентиляция в квартире варианты. №1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха . По этому параметру вентиляция может быть:

• естественная;
• искусственная.

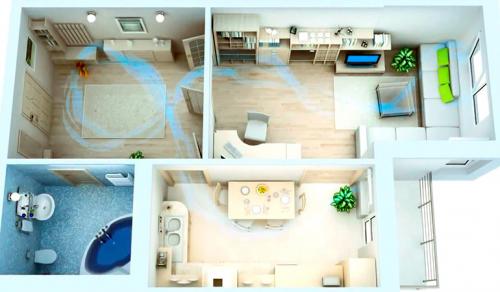

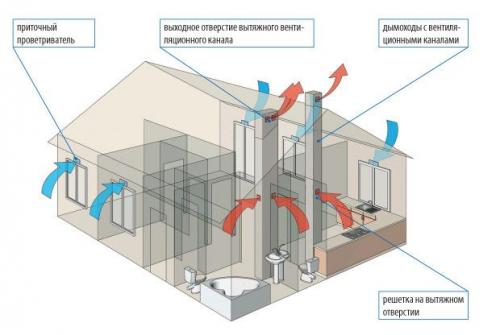

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

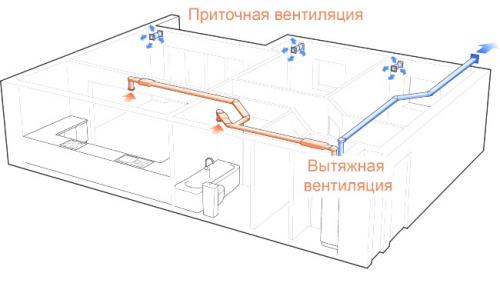

По назначению , как уже понятно, вентиляция бывает:

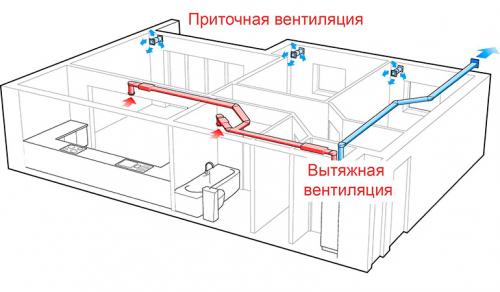

• приточная , которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная . Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
• моноблочная система, или вентустановка , совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

Наружная вентиляция в квартире. Приточный клапан в стену. Устройство клапана

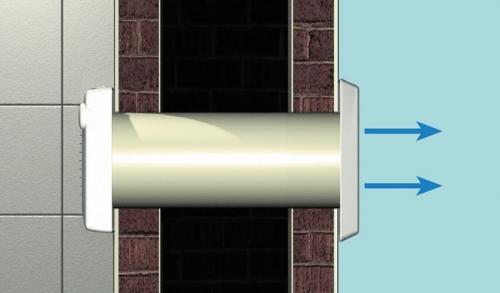

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление – устройство приточного клапана в стену. Клапаны приточной вентиляции , изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

• труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
• решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
• кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

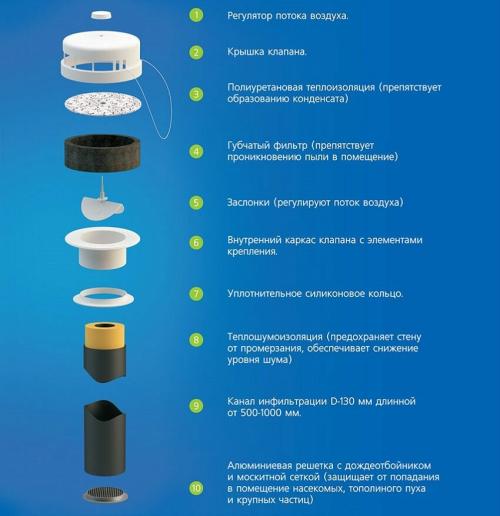

Конструкция вентиляционного приточного клапана

• фильтр – очищает приточный воздух;
• блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Нужна ли приточная вентиляция в квартире. Зачем нужна вентиляция воздуха

С заболеваниями ушей, горла и носа приходится сталкиваться многим из нас. Оказывается про здоровье этих органов необходимо заботиться каждый день, ведь нос это как "ворота в наш организм".

Наша дыхательная система начинается с носа, и от состояния слизистой полости носа зависит в каком состоянии воздух будет доходить до конечного пункта - легких и их конечных ветвей. Таким образом от воздуха, которым мы дышим зависит состояние всего организма.

С началом отопительного сезона батареи создают комфортное тепло, но и вместе с ним появляется некомфортный для слизистых микроклимат. В итоге, слизистые оболочки верхних дыхательных путей должны проводить более активную работу по увлажнению и очищению воздуха, которой вдыхается.

Люди, которые столкнулись с проблемой грибка в квартире, могут годами замывать пятна моющими средствами так и не достигнув требуемого результата. Из-за нарушения требуемого воздухообмена грибок появится снова, так для его появления есть все необходимые условия - повышенная влажность и тепло.

Если имеются хронические заболевания, например хронический бронхит или бронхиальная астма, то повышенная влажность будет вызывать обострение этих процессов.

Если воздух застойный, нет циркуляции, нет определенной скорости движения воздуха в квартире, то создаются идеальные условия для развития какой-то инфекции. В квартире всегда есть какая-то патогенная флора. Мы дышим этим, общаемся в помещениях, на работе или в домашних условиях. Естественно, что воздух мы выдыхаем, и если воздух в помещении не будет проветриваться, то концентрация того, что выдыхаем будет увеличиваться.
