Автополива. Контроллер и таймер для автоматической системы полива для огорода

04.01.2020 в 15:43

Автополива. Контроллер и таймер для автоматической системы полива для огорода

Полив может быть полуавтоматизированным и полностью автоматизированным. Первый вариант предполагает установку таймеров автополива, которые представлены электрическими или электромеханическими устройствами, позволяющими задать продолжительность и частоту орошения.

Полностью автоматизированные системы автополива своими руками укомплектованы контроллером. Это так называемый мозг устройства, представленный мини-компьютером, благодаря которому работает вся система. На основании заданной программы контроллер управляет устройством, регулирует количество поливов и интенсивность напора, контролирует давление в сети и температуру воды. В него встроен датчик влажности, чутко реагирующий на дождь. При необходимости он автоматически отключает систему. Контроллер может быть установлен в доме и на улице.

Важно! Для организации своевременной подачи воды к спринклерам и трубам применяется электромагнитный клапан.

Автополива. Контроллер и таймер для автоматической системы полива для огорода

Автополив можно также использовать и для уличных растений в горшках

Многие современные контроллеры снабжены GSM-модулями, благодаря которым управление системой можно осуществлять с мобильного телефона. Таймеры и контроллеры имеют разное количество каналов. Для осуществления орошения однотипных растений, у которых одинаковый режим полива, достаточно устройств с одним каналом. Для разных вариантов орошения понадобятся многоканальные приборы.

Полезный совет! Можно приобрести несколько одноканальных простейших устройств и подключить их к одной магистрали, задав при этом разные программы полива.

Выбирая автоматику для системы полива, следует обратить внимание на тип элемента питания и автономность прибора. Большинство устройств используют несколько пальчиковых батареек или одну на 9 В.

Автополив своими руками. Контроллер и таймер для автоматической системы полива для огорода

Полив может быть полуавтоматизированным и полностью автоматизированным. Первый вариант предполагает установку таймеров автополива, которые представлены электрическими или электромеханическими устройствами, позволяющими задать продолжительность и частоту орошения.

Полностью автоматизированные системы автополива своими руками укомплектованы контроллером. Это так называемый мозг устройства, представленный мини-компьютером, благодаря которому работает вся система. На основании заданной программы контроллер управляет устройством, регулирует количество поливов и интенсивность напора, контролирует давление в сети и температуру воды. В него встроен датчик влажности, чутко реагирующий на дождь. При необходимости он автоматически отключает систему. Контроллер может быть установлен в доме и на улице.

Важно! Для организации своевременной подачи воды к спринклерам и трубам применяется электромагнитный клапан.

Автополива. Контроллер и таймер для автоматической системы полива для огорода 01

Автополив можно также использовать и для уличных растений в горшках

Многие современные контроллеры снабжены GSM-модулями, благодаря которым управление системой можно осуществлять с мобильного телефона. Таймеры и контроллеры имеют разное количество каналов. Для осуществления орошения однотипных растений, у которых одинаковый режим полива, достаточно устройств с одним каналом. Для разных вариантов орошения понадобятся многоканальные приборы.

Полезный совет! Можно приобрести несколько одноканальных простейших устройств и подключить их к одной магистрали, задав при этом разные программы полива.

Выбирая автоматику для системы полива, следует обратить внимание на тип элемента питания и автономность прибора. Большинство устройств используют несколько пальчиковых батареек или одну на 9 В.

Проектирование автополива своими руками. Принципы построения

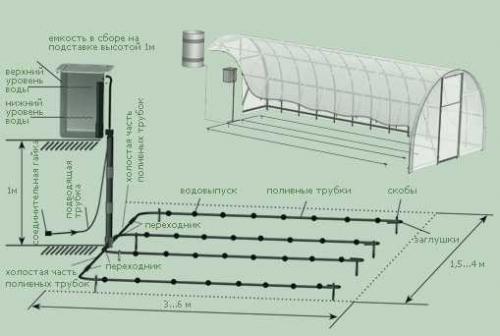

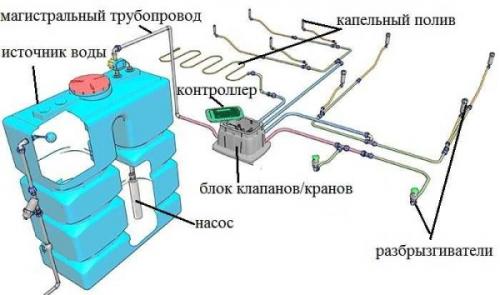

Принципиальная схема автоматического полива вкратце такая. Имеется источник воды, от него по участку к зонам полива разводится магистральный трубопровод. Далее при помощи тройников, крестовин, трубок небольшого диаметра и устройств подачи воды создается система полива. Для нормальной работы узлов выпуска воды необходимы фильтры их ставят на магистральном водопроводе. Вот и все. Все остальное — частности. Даже насос или система управления может быть, а можно обойтись и без них

Проектирование автополива своими руками. Принципы построения

Система автополива своими руками — реальная задача

Как управляется

Управлять поливом может контроллер (блок автоматики) или человек поворотом крана. Если установлен контролер, система практически полностью автоматизирована: она в заданное время включает и выключает подачу воды. Есть устройства с очень высокой степенью автоматизации — они следят за погодой, влажностью почвы и в соответствии с этими данными корректируют работу оборудования. В простейшем варианте автоматика полива в заданное время подает воду, через определенный промежуток времени (задается в настройках) ее отключает.

Если контроллера полива нет, открывать подачу воды и прекращать ее нужно человеку. Но это все, что от вас потребуется, все остальное сделает оросительная система.

Расход воды и интенсивность полива

Так как расход воды через точки раздачи в основном нормированный, с достаточно большой точностью можно определить, сколько времени должен длиться полив, чтобы воды было не много, и не мало. Если все поливаемые растения требуют одинакового количества воды, никаких сложностей не возникает, но такое бывает не всегда. Так дело обстоит с газоном, иногда бывают обширные посадки одинаковых насаждений в огороде или в саду. Но чаще встречается ситуация, когда одни растения более влаголюбивы, другие — менее. Решить эту проблему можно несколькими способами:

  • Поставить капельницы или брызгалки с регулируемым расходом воды. С их помощью для каждого участка или растения выставить необходимое количество влаги за один полив.
  • Использовать многозональные контроллеры. Они могут независимо управлять несколькими зонами полива. Это удобно на огороде, в саду или теплице, где есть обширные посадки растений, требующих разного увлажнения.

    Проектирование автополива своими руками. Принципы построения

    Иногда выгоднее сделать две автономных системы полива

  • Сделать несколько независимых систем. Порой это выгоднее, чем тянуть от одного участка к другому длинный трубопровод или покупать сложное управление.

Вот потому автоматический полив своими руками и можно сделать: у вас есть масса возможностей добиться желаемого результата.

Откуда брать воду

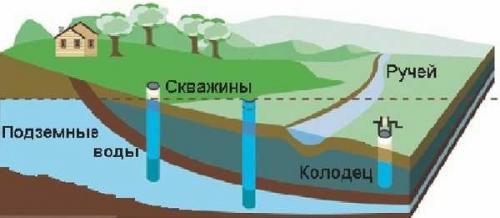

Источником воды для автоматической системы полива может быть водопровод, емкость с закачанной водой, скважина, колодец, река, озеро. Во всех случаях на магистральном трубопроводе устанавливаются фильтры. Просто для разных источников требуются разное оборудование. Если воду качать из открытого источника (река, озеро), обязательно ставят сначала фильтр грубой очистки, потом тонкой. Во всех других (кроме питьевого водопровода) ставят только оборудование для тонкой очистки.

Проектирование автополива своими руками. Принципы построения

Полив участка своими руками можно сделать от любого источника воды

Если речь идет об автоматическом поливе огорода или теплицы, то однозначно лучше сначала воду закачивать в емкость, где она нагреется, а потом ее распределять по участку. Для дач и приусадебных участков есть целый ряд систем, которые работают практически самотеком. Им необходимо минимальное давление, которое создается подъемом емкости на высоту порядка 1-2 метров. Есть системы, которые могут работать, если емкость поднята на 10-40 см над землей (это системы капельного полива АкваДуся, Водомерка и другие, о них можете почитать тут ).

При такой организации  — с емкостью для воды — насос для автоматической системы полива можно выбирать любой. Лишь бы он мог периодически закачивать воду в бак. Уровень воды в емкости чаще всего контролируется поплавковым механизмом (типа того, что в туалетном бачке). В этом случае не забудьте предусмотреть аварийный перелив и выведите его в какой-то источник, иначе ваш участок может превратиться в болото.

Если в качестве источника используется водопровод — централизованный или нет, а полив выбран капельный, необходим редуктор, понижающий и стабилизирующий давление в системе, так как большая часть этого оборудования работать может при давлении не выше 2 атм.

Автополив Киев. Автоматический полив Киев

Автополив Киев. Автоматический полив Киев

Когда нужно начинать орошение? Во многом ответ на этот вопрос зависит от того, насколько сильно меняется температура воздуха и частота полива. Автоматические системы полива позволяют своему владельцу подобрать такое время для работы, когда это будет наилучшим образом отвечать условиям орошения.

К примеру, с наступлением засушливого сезона трава нуждается в более частом и интенсивном поливе. Если его не обеспечить, можно заметить появление рыжих пятен на лужайке, которые вряд ли сделают ее более привлекательной. Автоматический полив газона позволяет избавиться от риска их появления. Если же наблюдается более дождливая погода, а небо постоянно затянуто тучами, то снизить интенсивность орошения можно до раза в день или нескольких раз в неделю.

Оборудование привлекательно именно тем, что позволяет правильно настроить работу в любой ситуации с учетом прогнозов и другой информации. Такой автоматический полив, чертежи которого подготовят специалисты, дает возможность заботиться только о стрижке, а дождевание будет происходить по установленной программе.

Немаловажным является и выбор времени, когда лучше начать орошение. Специалисты, которые устанавливают автоматический полив Киев, рекомендуют программировать работу системы на вечернее или утреннее время. Именно в эти часы жидкость, распыляемая дождевателями, может более эффективно проникнуть в почву, что позволяет питать корневую систему. Поэтому трава получит необходимое количество влаги до того, как солнце иссушит землю.

Наименее эффективным будет установить автополив газонов для работы в полуденное время. В этот период наблюдается наибольшая активность солнечного света. Поэтому капли, которые попадают на траву, не просто быстро испаряются, а к тому же оставляют на поверхности ожоги, вредящие нежным побегам.
