Изготовление деревянных рам для окон. Подготовительный этап

Изготовление деревянных рам для окон. Подготовительный этап

Любая строительная работа состоит из подготовительного, основного и заключительного этапа. При изготовлении окна подготовительный этап включает себя подбор столярных инструментов и оптимального сырья. Кроме того, необходимо сделать детализированный чертёж, на котором отмеченные не только общие размеры рамы, но и габариты всех составных частей.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

• молоток;
• дрель;
• шуруповёрт;
• стеклорез;
• стамеска;
• фрезерный станок;
• шлифовальный станок;
• пила.

Список не исчерпывающий. Если есть желание максимально сэкономить, понадобится еще и циркулярка. В этом случае можно купить любое деревянное полотно и самостоятельно распустить его на нужные заготовки.

Необходимые материалы

Деревянные оконные рамы в большинстве своём изготавливаются из сухой или клееной древесины, но в некоторых случаях можно в качестве сырья использовать новые фанерные листы.

Фанера – это самый дешевый и некачественный вариант. Подходит только для окон, расположенных внутри помещения. Даже хорошо обработанная защитными пропитками, фанера быстро набирает влагу и начинает рассыпаться.

Цельный деревянный брус – это хорошее и относительно недорогое решение. Недостаток заключается в том, что такую доску может повести, что приведет к изменению геометрии. Кроме того, нужно обратить внимание, чтобы не было трещин и сучков.

Клееная древесина – отличный выбор для изготовления рамы. Во-первых, она имеет лёгкий вес, но при этом достаточно прочна благодаря своей многослойности. Во-вторых, такой вид древесины не поддаётся осадочным воздействиям и деформациям.

Для рамы рекомендуется использовать брус 5х5 см.

Кроме того, понадобятся:

• деревянные штапики;
• клей ПВА;
• саморезы по дереву.

Желательно заранее запастись шпаклевкой, морилкой или антибактериальной пропиткой.

Деревянные окна своими руками: чертежи. Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

• шуруповерт;
• дрель;
• стеклорез;
• электрорубанок;
• молоток;
• стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

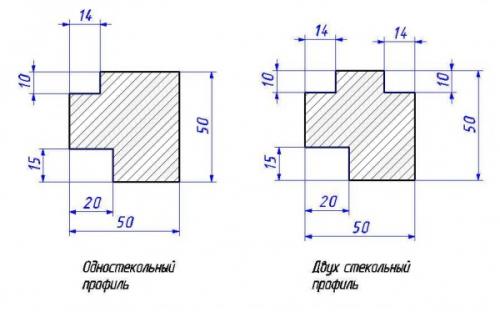

Существует два вида профиля:

• одностекольный;
• двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

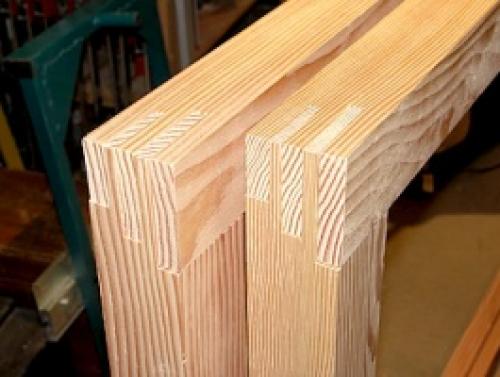

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

При осуществлении этого процесса необходимо соблюдать правила безопасности:

• обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
• на лицо одевается маска;

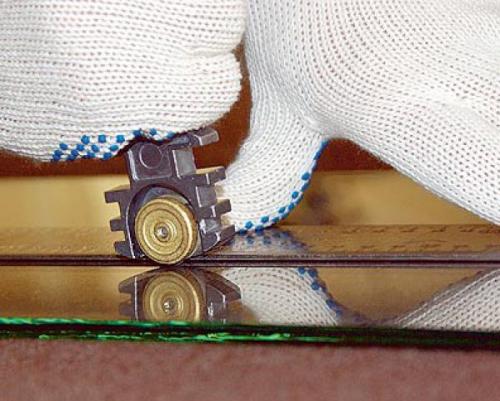

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Источник: https://amerikanskie-okna.aystroika.info/novosti/kak-bez-stanka-i-frezera-sdelat-okonnuyu-ramu-izgotavlivaem-okno-iz-dereva-podbor-materialov

Деревянные рамы для окон. Технология установки деревянных окон, особенности монтажа своими руками

Выполнение монтажных работ со стандартными оконными конструкциями и в стиле «евро» (финские, немецкие) основано на разработанных правилах, определенных в ГОСТах.

Деревянные окна считаются востребованным продуктом, и в последние десятилетия производятся по современным технологиям, высокого качества, и с усовершенствованными стеклопакетами.

Экологичность, прочность, плотность, хороший изгибающий момент, вариативность типов, морозостойкость, хорошая звукоизоляция и теплозащита – это те моменты, которые полностью характеризуют современные деревянные оконные системы.

Какие нормативы используют при установке окон, условия, схемы, расходные материалы, возможные ошибки, стоимость и другие важные нюансы, предлагаем узнать из данной статьи.

, разработанные по чертежу заказчика, эксплуатация, требования к древесине.

В любых правилах, касающихся деревянных конструкций, указывается на качество расходных материалов, отсутствие дефектов обработки бруса. Также обращается внимание на зазоры в притворах, которые не должны быть больше (2 мм) и состояние швов, требующих обязательной герметизации.

Существует много документов, регламентирующих монтаж деревянных конструкций (в РФ их больше 18). Основными из них считаются:

• ГОСТ 23166-99 .

В представленных нормативных документах подается информация об оконных конструкциях, описывается область их применения, рассказывается о типах, условиях производства и монтажа, детально поясняются основные термины, и даются отсылки к другим ГОСТам и СНиПам, регулирующим качество полученных изделий.

Соблюдение регламентированных монтажных технических норм позволит качественно произвести все работы, получить безопасную конструкцию, без потери ее эксплуатационных характеристик.

Как правильно установить?

К основным правилам замены или монтажа стандартных и евроокон, регламентированных многочисленными ГОСТами относят :

1. Обязательное составление схемы и замеры проема, для установления конструкции. Проем должен быть полностью подготовленным, чистым, оштукатуренным, без сколов и трещин.
2. Габариты для проема формируют таким образом, чтобы они превышали оконную коробку до 2 (см) с трех сторон по периметру, кроме нижней части, которая должна быть больше (до 6 см).
3. Проведение монтажа должно обязательно контролироваться строительным уровнем.
4. Показатели отклонений от геометрического уровня не могут больше, чем 1,5 (мм) на 1 (м) общей длины оконной системы, и больше 3 (мм) по высоте.
5. Формирование швов должно включать в себя несколько слоев (3-4), с защитой от внешних атмосферных явлений.
6. Защитная функция монтажного шва обязана включать в себя утепление, паро- и гидроизоляцию.
7. Дополнительную герметизацию по швам можно выполнять с помощью таких лент, как: уплотнительная, пенополиуретановая. Добавлять можно также полосы минеральной ваты.
8. В качестве герметика разрешается использование монтажной пены.
9. Поверхность оконного пролета и самой древесной конструкции желательно обрабатывать антисептиком и полимерным веществом. Это предотвращает появление грибков и упрочняет защиту дерева.
10. Между элементами крепежа допустимая длина – не больше 80 (см).
11. Глубина установления оконной конструкции зависит от материала стены, количества ее слоев, и составляет, в среднем, на практике 1/2 (середину несущей стены).
12. В помещении должна быть комфортная температура – 20-23 °С. При этом рекомендуемая влажность – 55-60%. Так окна не будут образовывать конденсат и запотевать.
13. Крепежные и вспомогательные элементы должны соответствовать техническим нормативам, иметь маркировку, сертификацию и гарантии от производителя.

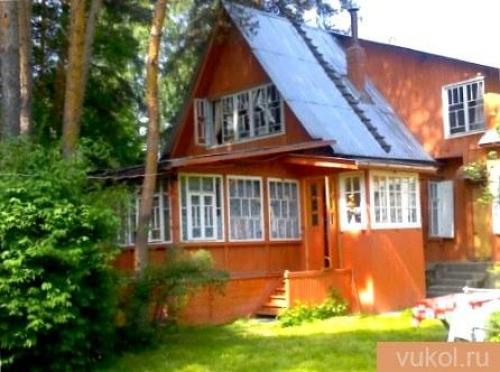

Деревянные окна для веранды своими руками. Отличительные особенности конструкций окон для веранды

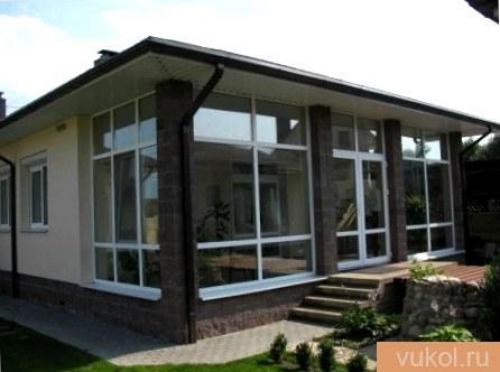

Еще сравнимо не так издавна сделать панорамное остекление на собственных дачах было нереально. Большие по размеру цельные стекла просто не выпускались у нас, исходя из этого отличительной чертой веранд на русских дачах были окна, складывающиеся из маленьких квадратов. Сейчас также может быть повстречать такое остекление, но декоративность уже придается средством пластмассовых накладок.

Рвение к созданию неподражаемого интерьера стало направлением в моде на внедрение необычных по размеру рам для веранды. Как уже говорилось выше – это широкие панорамные стекла с очень узенькими рамами.

Или напротив, узкие окна с широкими переплетами, увенчанные коваными решетками.

По системе открывания рамы для веранды делятся на пара видов:

Распашные – это более широко распространенный вариант окон. Их не сложнее всего сделать без помощи других. Узкие рамы, шириной до восемьдесят см, складываются из одной раскрывающейся створки. А широкие имеют две или три части, одна из которых распашная, а другие производятся глухими. Более эргономичны в применении окна, ширина створок которых не превосходит шестьдесят см.. Популярность данной системы открывания обоснована сначала низкой ценой и неплохими теплосохранными качествами.

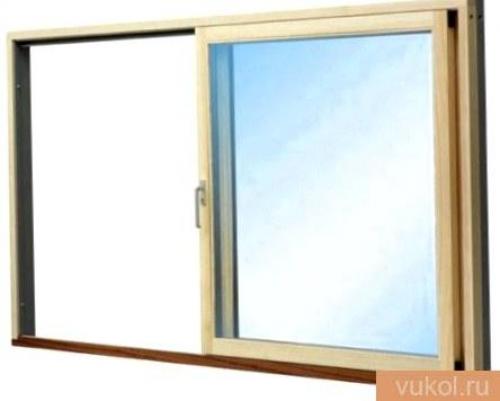

Раздвижные рамы – очень удобны, в особенности для маленьких и узеньких веранд. При их открывании рама вбок на полозьях, не занимая места и не завлекая к для себя внимания. Но они имеют значимый недочет, который обоснован конструкцией. Из-за наличия зазоров между рам, происходит теплоотдача. Ну и сделать их без помощи других не будет наилучшей мыслью, так как древесная конструкция более сложна в эксплуатации, чем выполненная из ПВХ.

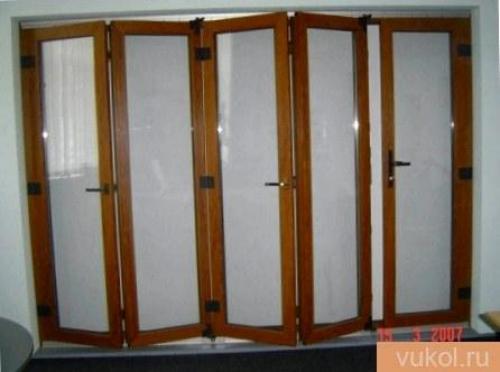

Многогранные конструкции – занятный и уникальный вариант оконных рам для веранды. Неспециализированная рама имеет несколько, маленьких по размеру, узеньких рам, которые складываются и раздвигаются по принципу гармошки. Благодаря такой системе закрытая веранда просто трансформируется в террасу и напротив.

Цены на готовые деревянные рамы для веранды очень разнятся. На их повлияет огромное количество причин: производитель, уровень свойства сырья, количество стекол, их размер и т.д. Разумеется, сделав их своими руками может быть сэкономив бюджет остеклить огромное по площади помещение.

Изготовление деревянных окон на заказ. Производство деревянных окон

Компания «ИнВуд» занимается производством и реализацией деревянных окон. Мы тщательно отбираем материал для изготовления конструкций. Контроль качества на каждом этапе производства позволяет нам создавать надежные и долговечные окна. Деревянные окна, изготовленные у нас, полностью безопасны для Вашего здоровья.

Производство евроокон из древесины:

Основные этапы производства деревянных окон

Мы занимаемся заготовкой качественной древесины сосны, дуба и лиственницы. Весь процесс – от выпила на корню до получения готового изделия – осуществляется нашими специалистами. Процесс сушки проводится с использованием европейского оборудования. Уровень влажности древесины после обработки составляет 8-10%. Это гарантирует долгий срок службы окна. Также древесина не подвергается растрескиванию.

Производство нашей компании можно смело отнести к одному из наиболее технологически успешных и перспективных в настоящее время.

Для обработки поверхности конструкций мы используем лакокрасочные материалы Beckers (Швеция). Они не имеют аналогов, идеально подходят для климатических условий России. Устойчивы к резким изменениям погоды и перепадам температур.

Материалы Beckers – это водоотталкивающие составы и грунтующие покрытия с эффектом антисептика. Вы всегда можете выбрать любой оттенок материала для обработки.

Мы рады предложить Вам следующие виды продукции:

Деревянные евроокна из клееного бруса.

Входные и межкомнатные двери с остеклением.

Любые доборные изделия — подоконники, откосы, наличники и многое другое.

Декоративные элементы. Предлагаем услуги по тонированию и заполнению стеклопакетов аргоном.

Отделка балконов и лоджий.

Реставрация деревянных окон.

Основные качества наших деревянных окон

При сборке наши специалисты пропитывают древесину специальным экологически чистым составом. Он позволяет существенно продлить срок службы оконной конструкции. В результате древесина не подвергается старению. Современные окна из дерева могут выдерживать колебания температуры от -50 до +50 градусов. Окна нашей компании отличаются отличными показателями тепло- и звукоизоляции.

Деревянные окна и двери производятся с учетом технологии клееного бруса. Так возможно избежать деформации изделия. Кроме того, вес конструкций значительно уменьшается. При этом возрастают показатели прочности. Деревянные окна и двери из клееного бруса – современное решение для каждого дома создающие особый микроклимат. Полезные свойства древесины будут благотворно влиять на Ваше здоровье.

При расчете заказа стоимость деревянного окна будет зависеть от следующих факторов.

Размер оконной конструкции.

В зависимости от размера окна для изготовления потребуется большее количество материалов.

Рассчитаем стоимость остекленияв доме или квартире с учетом скидок

Оставьте телефон и мы перезвоним за 25 секунд

Отправляя заявку вы даете согласие на обработку ваших персональных данных в соответствии с политикой конфиденциальности

Отзывы о Евро окнах

Читать все отзывы

Нужно было очень быстро и срочно изготовить нестандартные евро окна для дома. Выбирал компанию долго и тщательно, в итоге остановился на Инвуд. Замерщик приехал в тот же день, произвел замер евро окна и подписал договор. Сделали все за 3 недели. При установке все запенили хорошо, дали гарантию. Советую.

Заказываю изготовление евроокна не в первый раз и пока не подводили. Качество соответствует стоимости. Дерево настоящее пахнет, цвет радует глаз.

Обратилась за окнами из дерева в начале января и уже сижу с готовыми. Качество хорошее, люди приятные. Заказала, оплатила - приехали установили. Супер сервис.

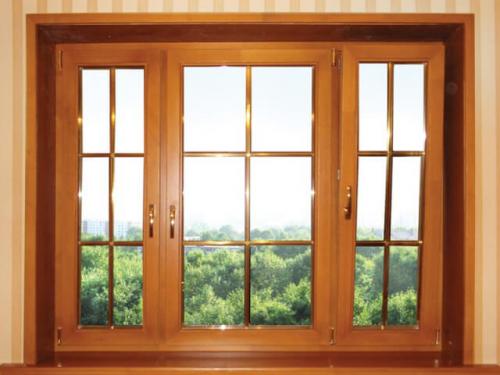

Деревянные рамы на заказ. Деревянные окна

Окна из дерева — неувядающая классика оформления оконных проемов. Деревянные окна от белорусского производителя «Авелано» дополняют красоту и теплоту традиционных конструкций из массива улучшенными звуко- и теплоизолирующими свойствами и современной фурнитурой и стеклопакетами.

Преимущества деревянных окон «Авелано»

У изделий белорусской фабрики «Авелано» немало преимуществ перед классическими деревянными конструкциями и пластиковой продукцией конкурентов. Перечислим лишь основные:

• : древесина — экологичный природный материал, не содержащий и не выделяющий канцерогены даже при нагревании и горении;
• низкая теплопроводность и круглогодичное обеспечение комфортного микроклимата;
• эстетика : массив оконных рам эстетичен и гармонично сочетается с деревом интерьерных поверхностей, классической и современной деревянной мебелью и дверями из массива и шпонированными;
• хорошая ремонтопригодность : легко устраняются внешние дефекты поверхности;
• использование высококачественных импортных стекол в стеклопакетах («Guardion», «Pilkinton»); стеклопакеты двойные: стекла — триплекс, матовые/тонированные, дополнительно усиленные бронированием, калением, улучшенные энергосберегающие свойства;
• стилистическая универсальность : евроокна «Авелано» органично вписываются в самые различные интерьеры;
• улучшенные технологические качества по сравнению с «пластиком»: ниже коэффициент температурного расширения, выше теплообмен и звукоизоляция (по конструкциям равной толщины);
• на стеклопакетах не скапливается конденсат;
• богатый ассортимент моделей, широкий выбор древесных пород и других материалов, фурнитуры, механизмов открывания;
• обработка высококачественной и экологичной зарубежной лакокрасочной продукцией производства Германии («Remmers», «Sikkens»);
• современные оконные технологии: использование импортных интеллектуальных систем фурнитуры «Siegenia» и «Roto»; порталов HS, PSK и FS; систем дистанционного открывания (привод: механика/электрика).

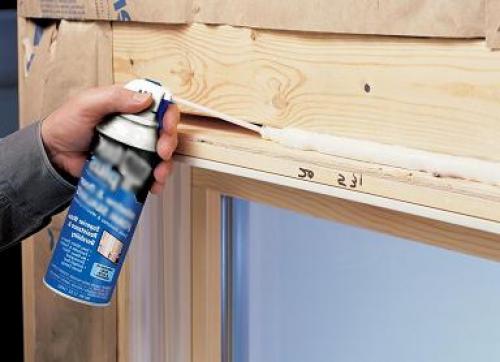

Деревянные оконные рамы для дачи. Установка рамы в проем

Общая схема конструкции

Деревянные окна для террасы на дачу, а также любые другие оконные конструкции монтируются по вполне определенному алгоритму.

Работы выполняем так:

• В качестве основания для установки окон используем короб, зафиксированный в проеме и жёстко закреплённый на несущих конструкциях . Без короба монтировать окно можно только в том случае, если дом изготовлен из кирпича или других материалов, дающих минимальную усадку.
• При монтаже под нижнюю часть оконной рамы устанавливаем опорные деревянные колодки . Эти детали нужно размещать на расстоянии не менее 150 мм от угла конструкции, иначе есть риск, что каркас окна треснет в результате температурной или иной деформации.

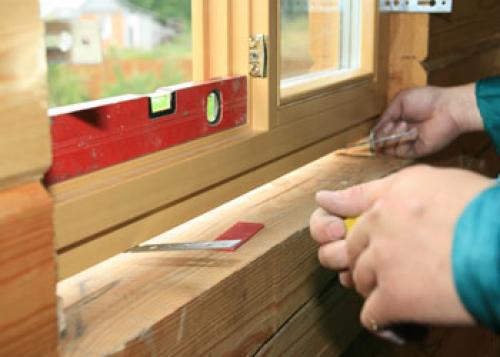

Выравнивание окна в проеме

• Раму устанавливаем на колодки и выравниваем в проеме по уровню . Для выравнивания используем пластиковые монтажные клинья, которые забиваем в зазор между нижним краем окна и опорной колодкой.

Обратите внимание!
Чтобы конструкция не смещалась в проеме во время установки, по бокам можно установить так называемые дистанционные колодки.
После завершения монтажа их извлекают во избежание деформации.

• Используя дрель, просверливаем в раме сквозные отверстия . Затем напротив них проделываем гнезда в несущей конструкции, которые используем для фиксации окна в проеме турбовинтами или анкерными болтами. Шляпки крепежных отверстий при этом заглубляем в раму, чтобы они не выступали над плоскостью, на которую будет опираться стекло.

Крепим пластины так, как показано на фото

• Также деревянные террасные окна для дачи можно устанавливать и на монтажные пластины . Для этого до помещения конструкции в проем крепим к наружным плоскостям перфорированные детали из оцинкованного металла, которые затем пригибаем к стене и фиксируем саморезами длиной не менее 60 мм.
• Когда каркас будет закреплен, навешиваем створки на петли .

После завершения закрепления повторно выравниваем конструкцию в проеме, а затем вынимаем дистанционные колодки. Зазор между рамой и проемом заполняем полиуретановой монтажной пеной. Нам остается только установить снаружи водоотливную планку, изнутри закрепить подоконник, а также перекрыть монтажные швы наличниками.
