В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Как сварить каркас вагончика. Как построить бытовку своими руками — фото инструкция

Для того, чтобы бытовка была надежной, к ее изготовлению следует отнестись серьезно. Но как построить бытовку своими руками? Данная пошаговая инструкция вам в помощь. Если вы изготовите сами или закажете у производителя дачную бытовку, которая будет собираться по схеме описанной ниже, будьте уверены — она прослужит вам еще очень долго. Даже после того, когда потребность в ее использовании как жилья отпадет — вы сможете использовать ее в качестве подсобного помещения.

Для изготовления бытовки вам понадобиться такие инструменты:

• Сварочный аппарат
• Молоток
• Болгарка большая и маленькая
• Дрель с кровельной насадкой и сверлами
• Кисточки для краски
• Отвертки
• Уголок столярный большой и маленький
• Сварочная маска
• Рулетка на 6 метров
• Степлер
• Ножовка по дереву

Перед тем, как начать делать бытовку своими руками, приготовьте весь необходимый инструмент.

Расходные материалы, которые понадобятся для изготовления каркасной бытовки своими руками:

• Труба профильная 40х60, 40х40, 40х20, 20х20
• Профнастил оцинкованный или цветной
• Утеплитель Isover 50-100 мм.
• Гидробарьер
• Паробарьер
• Рейка монтажная 20х40
• Гладкий лист оцинкованный (можно неликвидный)
• Грунтовка по металлу
• Саморезы кровельные 19мм., в цвет профнастила
• Саморезы «блошки»
• Саморезы каленые по дереву 35мм
• Заклепки
• Гибочные элементы из металла для профнастила
• Скобы для степлера
• Плита OSB толщиной 10мм, и 20мм.
• Окно металлопластиковое
•  Пена монтажная
• Провод электрический 2х2,5
• Розетки, выключатели и автоматы.

Каркас деревянной бытовки. Рекомендации по выбору материалов

Когда планировка готова, можно переходить к подбору стройматериалов, расчету их количества и составлению сметы. Надо понимать, что все бытовки строятся по каркасной технологии такими способами:

• из деревянных брусьев монтируется каркас и обшивается с обеих сторон вагонкой (или другой облицовкой), внутрь закладывается утеплитель;
• то же, только каркас сваривается из металла;
• конструкция из стальных профилей отделывается утепленными сэндвич-панелями.

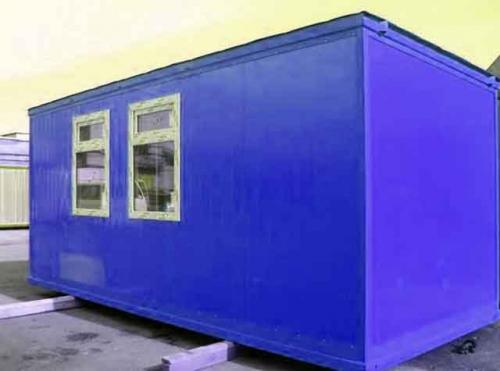

Примечание. Строительная бытовка с обшивкой из сэндвича, изображенная на фото, очень привлекает своих внешним видом. До тех пор, пока вы не узнаете, сколько стоят такие панели и фасонные доборы к ним.

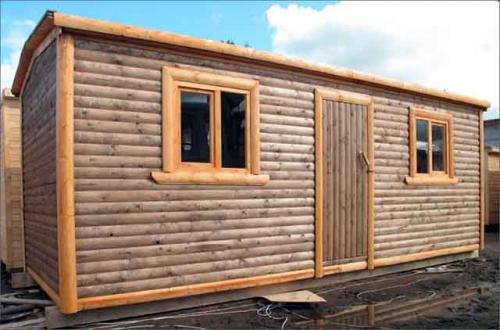

Деревянный вагончик проще построить, он легче и дешевле металлического, хотя и не столь долговечен. Если вы не сварщик, но умеете обращаться с деревом и ограничены в средствах, то домик из бруса – подходящий вариант. Несколько советов, как подобрать для него лес и другие материалы:

1. На основные элементы конструкции — стойки и обвязочные балки — пойдет брус 10 х 5 см. Если нужно сделать домик более теплым и заложить в стены утеплитель толщиной 100 мм (вместо 50 мм), то сечение стоек нужно увеличить до 15 см.
2. Лаги пола и стропила делайте из обрезных досок 50 х 100 мм. Для укосин и перемычек возьмите брус 50 х 50 мм.
3. Доски 25 х 100 мм сгодятся для кровельной обрешетки.
4. В качестве утеплителя применяйте минеральную вату, защищенную снаружи диффузионной мембраной (ветробарьер);
5. Для наружной обшивки используйте вагонку, блок хаус или профнастил. Изнутри помещения лучше облицевать пластиковыми панелями, а как это правильно сделать, рассказывается здесь.
6. Вариантов бюджетного кровельного покрытия есть несколько: тот же профлист, шифер и ондулин.

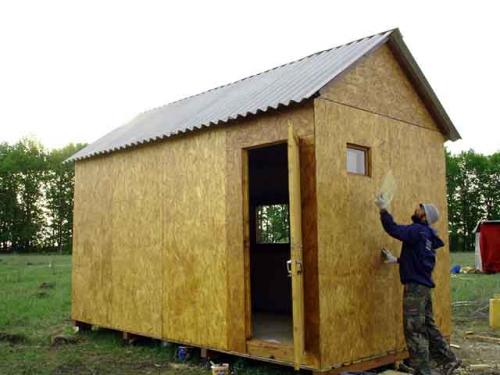

Постройка из SIP-панелей

Совет. Если вместо минваты вы хотите взять более дешевый утеплитель – пенопласт, то обшивку стен предусматривайте из плит ОСБ по примеру канадских СИП-панелей. Дело в том, что древесина не любит контактировать с непроницаемыми для влаги полимерами и начинает подгнивать.

Если же надо смонтировать надежную стальную бытовку, то приготовьте для каркаса и стропильной фермы профильные трубы сечением не меньше 60 х 60 мм, а для обрешетки – 40 х 40 и 40 х 60 мм. Технология возведения схожа с изготовлением деревянного вагончика, разница заключается в сварочных креплениях.
