Уже более столетия для покрытия крыш жилых зданий чаще всего используется металл. Это и традиционные фальцевые кровли из листовой стали и меди, и крыши из металлочерепицы или профнастила.

Хотя сам металл кровельного покрытия не горит, в большинстве случаев он укладывается на деревянные конструкции обрешетки и горючие изоляционные покрытия. Именно они обычно являются источником возгорания, поскольку при ударе молнии в металлическом покрытии кровли возникают оплавления и прожоги, вызванные огромной температурой грозового разряда. Поэтому, как только люди поняли природу молнии, они начали устанавливать на высоких зданиях громоотводы с целью защитить их от ударов стихии.

Первые молниеотводы представляли собой высоко поднятые на специальных мачтах металлические стержни, которые во время сильной грозы притягивали разряды молнии. Именно поэтому молниезащита металлической крыши с помощью молниеотвода сразу превращает ваш дом в объект возможной атаки, подвергая опасности не только вас, но и ваших соседей.

Принимая решение о необходимости устройства молниезащиты, нужно прежде изучить высотность окружающей застройки. Если рядом с вами есть доминирующие объекты, например, высокие здания, водонапорные башни или магистральные опоры линии электропередач, с установкой молниеотвода лучше не торопиться.

В этом случае лучше выполнить заземление металлической крыши. Для этого металлические листы кровельного покрытия надежно соединяют между собой и со всеми металлическими конструкциями, расположенными на крыше и присоединяют их к сети заземления.

Электрики называют это системой уравнивания потенциалов. Во время грозы (при близких разрядах молнии) в наэлектризованном воздухе возникают огромные перенапряжения, которые могут привести к возникновению электрических разрядов между различными деталями кровли. Заземление железной крыши защитит здание и от возникновения внутри дома шаговых напряжений с большой разницей потенциалов.

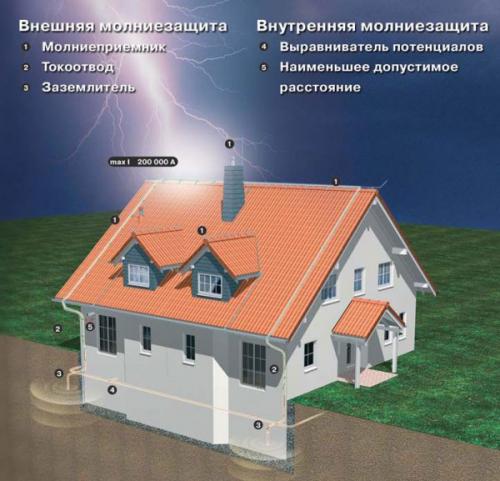

Заземление крыши пуэ. Виды заземления: внешняя и внутренняя система

Заземление крыши с учетом организованной в доме внутренней системы защиты обособляет качественный результат устройства заземления любого объекта. Внутренняя система защиты сложнее в организации по сравнению с внешней.

Все смонтированные разрядные устройства электрических сетей дома, которые применяются для ограничения уровня напряжения, выступают основой внутренней заземляющей системы объекта.

Обратите внимание! При отсутствии молниеотводов и внутренней защиты дома во время грозы стоит отключать всю технику от электрического питания. Особенно актуальна такая рекомендация, когда разница по времени между громом и молнией составляет 10 секунд.

Основная задача внешней системы заземляющего устройства кровли заключается в разрядке статического электричества. Реализуются заземление крыши и молниезащита металлической кровли в строгом соответствии со всеми профильными правилами устройства и монтажа таких систем.

Основные этапы производства:

1. Выбор элементов системы: понадобятся токоотвод, молниеприемник и заземлитель. Дополнительные материалы: хомуты, скобы, сварочный аппарат.
2. Соединение токоотвода со стержневым молниеприемником. Молниеприемник должен быть организован из железной проволоки с достаточным сечением.
3. Производство заземлителя. Используется металлическая полоса. Оптимально подойдет стальной прут.
4. Соединение всех частей конструкции. Можно выполнить как при помощи сварки, так и применив металлические хомуты, закрепленные на гайки и болты.

Обратите внимание! Высота расположения оборудования зависит от того, на каком расстоянии защитный угол будет равен 70°.

Все крыши из металлочерепицы укладываются на деревянную обрешетку. Если заземление крыши выполняется профессионалом, и этот факт специалист учтет при выборе метода молниезащиты (активный, пассивный).

Вся конфигурация элементов защитных систем определяется на этапе их проектирования. Большое внимание уделяется выбору типа молниеприемников.

Молниезащита двускатной крыши. Устройство молниезащиты металлической крыши и ее необходимость

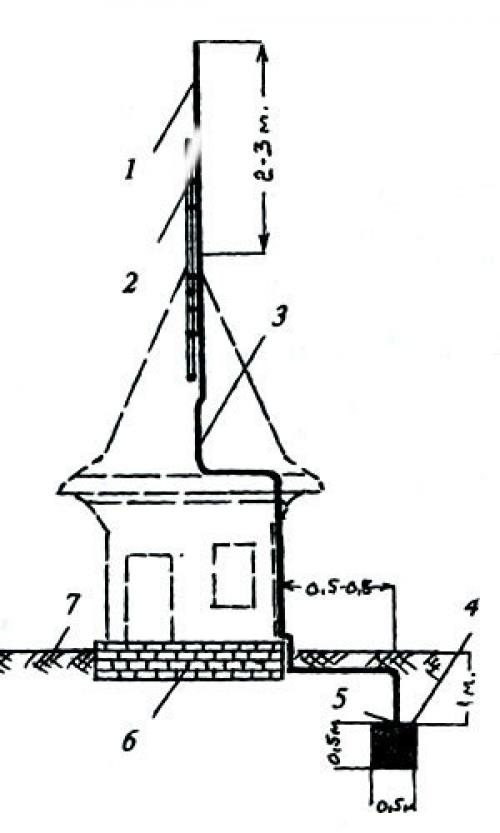

Молниеотвод дома: 1 - молниеприемник; 2 -деревянная мачта; 3 - токоотводящий провод; 4 - заземлитель; 5 - место пайки (сварки); 6 - фундамент; 7 - уровень почвы.

Обезопасить кровлю и все ее металлические конструкции от грозовых разрядов поможет специальная молниезащита металлической кровли. И хотя некоторые и считают, что дом не нуждается в подобной защите металлической крыши, но тем, кто сталкивался с надзорными органами, известно, что наличие торсовых или штыревых молниеприемников является непременным условием при эксплуатации здания. И требование это не лишено веских оснований, поскольку существует очень высокая вероятность попадания молнии на поверхность металлических конструкций. Если отсутствует молниезащита, то последствия могут оказаться достаточно печальными, вплоть до электрического поражения человека, пожара или, в лучшем случае, многочисленных повреждений электробытовых приборов.

Поэтому молниезащита металлической кровли является важным фактором при эксплуатации зданий и тем более жилых домов. При этом залогом успешной защиты является надежное соединение искровых разрядников и токоотводов с элементами заземления посредством сваривания и прочное крепление металлического покрытия крыши или элитного из меди со стропилами. А если провести сварочные работы нет возможности, то молниеприемники и токоотводы должны закрепляться при помощи болтов.

Между металлочерепицей и листами в таком случае должна соблюдаться нормируемая электрическая связь.

Тросовая молниезащита: общий вид; б молниеотвод в виде вилки на трубе; в правильное расположение троса молниеприемника; 1 - стержневые молниеприемники; 2 - тросовые молниеприемники; 3 - стойки; 4 - отмостка; 5 - заземлитель; 6 - зона увлажнения; 7 -пешеходная дорожка; 8 - токоотвод.

К сожалению, в большинстве случаев металлочерепица укладывается на рубероид или деревянную обрешетку, что выгодно с финансовой точки зрения, но не дает 100-процентной гарантии безопасности. При попадании молнии в такую крышу могут образоваться прожоги и оплавления. По статистике, при попадании молнии в крышу из кровельного материала толщиной менее 1 мм происходит большое количество оплавлений, являющихся причиной возгорания изоляционного материала крыш и пожара.

Итак, молниезащита является важной составляющей дома. Благодаря наличию молниеотводов, постройка будет надежно защищена от возгорания. Если рассматривать общую схему молниеотводов, то различают их внешнюю и внутреннюю части. Внутренняя защита направлена на защиту от перенапряжения электросетей в случае попадания молнии, а внешняя предназначена непосредственно для защиты от удара.

К внешней системе защиты относятся: молниеприемник, токоотвод и устройство для заземления. Иногда в качестве молниеприемника используются любые металлические штыри или конусы. Внутренняя система защиты осуществляется посредством разрядных устройств, предназначенных для электросетей, ограничивающих напряжение.

Металлическая кровля в качестве молниеприемника. Зачем защищать от молнии крышу из металлочерепицы

Металлочерепица – это тонкие (около 0.5мм) стальные профилированные листы, покрытые в несколько слоёв защитными полимерными составами. При укладке листов металлочерепицы образуется не сплошное металлическое покрытие, в местах накладки разделённое слоя изолятора. Наша и измерения показали - при креплении окрашенных листов металлочерепицы между собой самонарезными винтами образуется электрический контакт.

У нас нет статистических оснований ни подтвердить, ни опровергнуть мнение, что металлическая крыша «притягивает молнию». Молния «бьёт» в дома и сооружения с любым видом кровли – это факт.

А вот наличие металлической кровли располагает к решению её заземлить, т.е. использовать в качестве молниеприёмника. Такое решение едва ли можно признать действенным с точки зрения правил молниезащиты. Почему?

Во-первых, листы металлочерепицы изолированы друг от друга полимерными покрасочными составами, а электрическая связь меж ними образуется при сплачивании листов самонарезными винтами. Такой контакт не является надежным для протекания тока молнии и может вызвать искрение и динамические воздействия.

Во-вторых, при ударе молнии в тонкий металлический лист - он прожигается.

Образующаяся капля расплава может привести к возгоранию горючих подкровельных пленок и деревянной конструкции крыши.

Таким образом, молниезащита частного дома с крышей из металлочерепицы требует тех же подходов, что и для дома с крышей из неэлектропроводящих материалов .
