Чертежи крыльца из металла. Определяемся с конструкцией и её параметрами
Чертежи крыльца из металла. Определяемся с конструкцией и её параметрами
Крыльцо из металла для дома должно быть не только надежным, но и удобным и красивым. Поэтому в первую очередь нужно выбрать его конструкцию и рассчитать основные параметры.
Параметры входного крыльца
К ним относятся размеры ступенек и площадки, угол наклона лестницы, ширина марша.
Чтобы лестницей было удобно и безопасно пользоваться, нужно придерживаться следующих значений:
- Уклон лестницы относительно горизонта – 23-45 градусов;
Для справки. Если вам нужно не парадное входное крыльцо в дом, а лесенка в подсобное помещение или на чердак, угол можно делать круче.
- Высота ступеней 12-18 см, их глубина 30-35 см;
- Минимальная ширина марша для прохода одного человека – 80 см;
- Глубина площадки перед входной дверью должна быть в 1,5 раза больше её ширины;

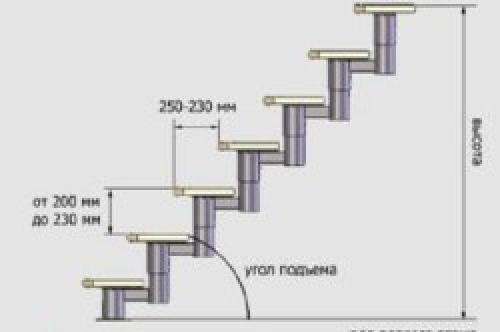

Схема крыльца для подбора основных параметров
- Перила на крыльцо дома из металла обязательно учитываются в проекте крыльца, если количество ступеней больше трех. Их высота 80-100 см;
- Уровень верхней площадки в соответствии с правилами пожарной безопасности делается ниже уровня дверного порога на 3-5 см.
Все эти параметры нужно попытаться согласовать между собой. Это не всегда удается сделать с первого раза: то ступеньки получаются слишком высокими, то угол наклона лестницы крутым. А если «загнать» его в нормативные рамки, то крыльцо из металла для частного дома не вписывается в отведенное ему пространство.
Конструкции
Если изменения перечисленных выше параметров в пределах нормы не помогают получить удобную лестницу, следует подумать над её конструкцией и расположением относительно фасада дома. Вместо прямой маршевой лестницы, расположенной под прямым углом к входу, рассмотрите другие варианты.
Например:
Выбрав оптимальную форму и расположение, продумайте конструкцию каркаса и сделайте точный чертеж крыльца из металла со всеми размерами.
Совет. Для самостоятельного изготовления выбирайте простые формы и конструкции без усеченных ступеней и радиусных элементов.
Вариантов создания каркаса для лестницы несколько.
Источник: https://remont.ru-best.com/remont-kvartir/chertezhi-krylca-iz-metalla-podgotovitelnye-raboty
Конструкция крыльца из металла чертежи. Какие конструкции из металла для крыльца наиболее удобны в пользовании
Внешний вид стальных профилей, чаще всего используемых в металлокаркасе крыльца и лестницы, обычно оставляет желать лучшего. Высокая прочность и технологичность в изготовлении, несомненно, являются достоинством материала в постройке крыльца. Вот только для получения более-менее благородного вида конструкции приходится использовать разнообразные декоративные покрытия и элементы декора в виде необычных стальных поручней и перил, фото.
Именно в конструкциях крыльца и лестницы из металла чаще всего встречаются по- настоящему интересные проекты, с большим количество кованого металла, природного камня и декоративного стекла или пластика, фото.
Основу вопроса изготовления любого крыльца из металла всегда составляли две проблемы:
- Схема изготовления и крепления ступенек на боковых опорных балках — тетивах или косоурах;
- Способ обеспечить надежную опору лестницы и входной площадки крыльца перед дверью на фасаде здания.
Если посмотреть на фото самых простых в изготовлении, но интересных проектов, можно сделать простой вывод – практически всегда конструкция металлического крыльца в той или иной мере сводится к проекту, изображенному на чертеже.
Основу лестничного пролета составляют две тетивы из металла. Они могут быть изготовлены из двутавра или, чаще всего, из двух балок швеллера, шириной не менее 150 мм. Даже с учетом собственного веса крыльца и заложенного запаса прочности конструкция, изображенная на чертеже, легко выдержит вес десяти взрослых человек, что, собственно, и является главным критерием пригодности такого каркаса к эксплуатации.
Чертежи крыльца из металла своими руками. Подготовительные работы
Схематический расчет ступеней для крыльца.
Металлическое крыльцо можно изготовить для деревянного дома по индивидуальному чертежу. Размеры будущей конструкции наносят на бумагу. Предварительно подготовленный чертеж способствует правильному расчету арматуры.
Крыльцо из металла рекомендуется сделать с лестницей, размеры которой должны колебаться в пределах 0,8-1 м. Если ширина лестничного марша составляет 1 м, тогда на нем смогут разойтись 2 человека. При необходимости этот показатель увеличивают.
Специалисты рекомендуют обустроить лестничный марш с нечетным количеством ступеней. При этом соблюдается уклон в 26-45°. Высота ступени может колебаться в пределах 12-20 см. Для выдержки заданного уклона лестницы потребуется возвести ступени одинаковой высоты.
Размеры площадки крыльца подбирают с учетом расположения входной двери в дом. Нижняя часть дверного полотна должна возвышаться над площадкой на 5 см. Для изготовления конструкции потребуются старые трубы, уголки и сварочный аппарат. Можно изготовить изделие из металлопрофиля. Предварительно старые трубы обрабатывают антикоррозионными составами. Специалисты рекомендуют сварить крыльцо для дома из оцинкованных труб. Этот материал не требует защиты от ржавчины.
Вернуться к оглавлению
Обустройство основания
Под металлическое крыльцо рекомендуется сделать фундамент. В противном случае по весне конструкция сместится.
Основание должно залегать ниже глубины промерзания почвы на 20-30 см.
Связка фундамента крыльца и дома.
Если дом отапливается, то этот показатель уменьшают до 10 см. Предварительно рекомендуется узнать, где проходят грунтовые воды. Если горизонт расположен под фундаментом, то производятся работы по отводу воды.
Следующий этап заключается в обустройстве котлована под основание. На дно ямы укладывают песок (толщина слоя – 10 см) и утрамбовывают его. Затем дно засыпают щебнем (слоем толщиной в 5 см). Для изготовления опалубки применяют доски длиной в 20 см и толщиной в 2 см. По углам основания ставят колышки, на которые наносят бечевку. Аналогичные колышки вбивают по периметру фундамента с шагом в 1 м. Доски фиксируют брусьями изнутри с помощью гвоздей. Если высота фундамента превышает 2 м, то к колышкам устанавливают упор либо распорку.
Следующий этап предусматривает армирование основания крыльца. Для этого применяют арматуру диаметром в 12 мм. В местах пересечения арматуры применяют проволоку, затем обустраивают защитный слой. Металлическая часть лестницы утапливается в бетоне. Раствор следует заливать с отступом от площадки в 10-30 см. Этот показатель зависит от типа и размеров конструкции. Если металлическое крыльцо установлено, то бетонная площадка заливается до верхней точки. Для этого рекомендуется использовать бетон марки B15, F150 или W. Чтобы удалить из него пустоты, применяют вибратор либо тяпку. Затем бетон покрывают пленкой на 7 дней.
