Деревянная рама для окна своими руками. Особенности конструкции деревянных окон

09.09.2022 в 17:50
Содержание
  1. Деревянная рама для окна своими руками. Особенности конструкции деревянных окон
  2. Деревянные окна своими руками со стеклопакетом. Технология установки деревянных окон, особенности монтажа своими руками
  3. Окно своими руками без станков. Как изготовить деревянное окно своими руками
  4. Как сделать простое деревянное окно своими руками. Изготавливаем окно из дерева: подбор материалов
  5. Оконная рама своими руками. Подготовительный этап
  6. Деревянные окна своими руками-чертежи. Окна своими руками: пошаговая инструкция
  7. Деревянные окна для веранды своими руками. Существующие методы остекления
  8. Глухая оконная рама своими руками. Замеры окна

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон

Сразу стоит отметить, что самостоятельно изготовить из дерева окно, полностью аналогичное фабричному изделию будет очень трудно. И причина тут не в неумении работать со столярным инструментом, а в том, что профиль рамы очень сложен и отклонение даже в пару миллиметров приведет к проблемам в работе оконного механизма.

Тем не менее, изготовление оконных рам из дерева своими руками вполне возможно. Нужно будет только немного упростить конструкцию, подробнее это описывается ниже в статье.

Современные  заводские деревянное окна  ничем не отличаются от металлопластиковых (за исключением разве что использованного материала). Форма рамы довольно сложная, это обусловлено тем, что используется практически такая же фурнитура, что и для металлопластиковых окон, то есть створка такого окна сможет открываться в двух плоскостях, также будет гарантирован ее надежный прижим к раме.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон

Так выглядит окно заводского производства

Когда речь заходит о том, как сделать деревянную раму для окна, можно посоветовать немного упростить конструкцию. По большому счету рама будет представлять собой простой прямоугольник из соединенных деревянных брусков. Геометрия поперечного сечения будет такой, чтобы можно было или готовый стеклопакет установить, или листовое стекло использовать.

Нет необходимости зацикливаться на дереве, вполне можно использоваться вместе с  деревянной рамой  подоконник из другого материала, например, из пластика. Подробнее о том, как крепить пластиковый подоконник к деревянной раме, описывается ниже.

Деревянные окна своими руками со стеклопакетом. Технология установки деревянных окон, особенности монтажа своими руками

Выполнение монтажных работ со стандартными оконными конструкциями и в стиле «евро» (финские, немецкие) основано на разработанных правилах, определенных в ГОСТах.

Деревянные окна считаются востребованным продуктом, и в последние десятилетия производятся по современным технологиям, высокого качества, и с усовершенствованными стеклопакетами.

Экологичность, прочность, плотность, хороший изгибающий момент, вариативность типов, морозостойкость, хорошая звукоизоляция и теплозащита – это те моменты, которые полностью характеризуют современные деревянные оконные системы.

Какие нормативы используют при установке окон, условия, схемы, расходные материалы, возможные ошибки, стоимость и другие важные нюансы, предлагаем узнать из данной статьи.

, разработанные по чертежу заказчика, эксплуатация, требования к древесине.

В любых правилах, касающихся деревянных конструкций, указывается на качество расходных материалов, отсутствие дефектов обработки бруса. Также обращается внимание на зазоры в притворах, которые не должны быть больше (2 мм) и состояние швов, требующих обязательной герметизации.

Существует много документов, регламентирующих монтаж деревянных конструкций (в РФ их больше 18). Основными из них считаются:

  • ГОСТ 23166-99 .

В представленных нормативных документах подается информация об оконных конструкциях, описывается область их применения, рассказывается о типах, условиях производства и монтажа, детально поясняются основные термины, и даются отсылки к другим ГОСТам и СНиПам, регулирующим качество полученных изделий.

Соблюдение регламентированных монтажных технических норм позволит качественно произвести все работы, получить безопасную конструкцию, без потери ее эксплуатационных характеристик.

Как правильно установить?

К основным правилам замены или монтажа стандартных и евроокон, регламентированных многочисленными ГОСТами относят :

  1. Обязательное составление схемы и замеры проема, для установления конструкции. Проем должен быть полностью подготовленным, чистым, оштукатуренным, без сколов и трещин.
  2. Габариты для проема формируют таким образом, чтобы они превышали оконную коробку до 2 (см) с трех сторон по периметру, кроме нижней части, которая должна быть больше (до 6 см).
  3. Проведение монтажа должно обязательно контролироваться строительным уровнем.
  4. Показатели отклонений от геометрического уровня не могут больше, чем 1,5 (мм) на 1 (м) общей длины оконной системы, и больше 3 (мм) по высоте.
  5. Формирование швов должно включать в себя несколько слоев (3-4), с защитой от внешних атмосферных явлений.
  6. Защитная функция монтажного шва обязана включать в себя утепление, паро- и гидроизоляцию.
  7. Дополнительную герметизацию по швам можно выполнять с помощью таких лент, как: уплотнительная, пенополиуретановая. Добавлять можно также полосы минеральной ваты.
  8. В качестве герметика разрешается использование монтажной пены.
  9. Поверхность оконного пролета и самой древесной конструкции желательно обрабатывать антисептиком и полимерным веществом. Это предотвращает появление грибков и упрочняет защиту дерева.
  10. Между элементами крепежа допустимая длина – не больше 80 (см).
  11. Глубина установления оконной конструкции зависит от материала стены, количества ее слоев, и составляет, в среднем, на практике 1/2 (середину несущей стены).
  12. В помещении должна быть комфортная температура – 20-23 °С. При этом рекомендуемая влажность – 55-60%. Так окна не будут образовывать конденсат и запотевать.
  13. Крепежные и вспомогательные элементы должны соответствовать техническим нормативам, иметь маркировку, сертификацию и гарантии от производителя.

Окно своими руками без станков. Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

  • шуруповерт;
  • дрель;
  • стеклорез;
  • электрорубанок;
  • молоток;
  • стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон 01

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон 02

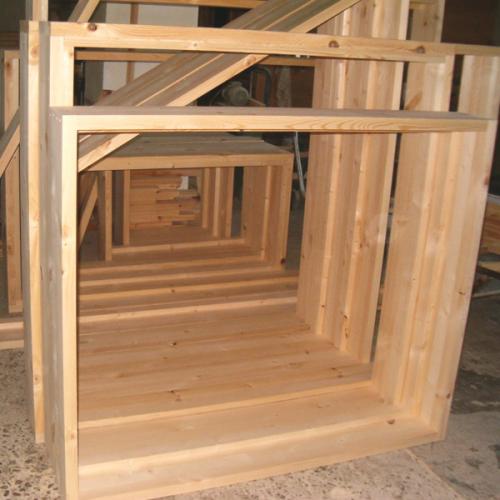

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон 03

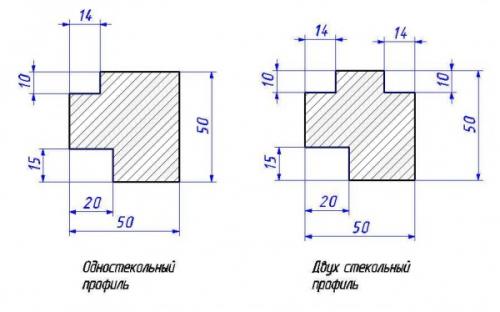

Существует два вида профиля:

  • одностекольный;
  • двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

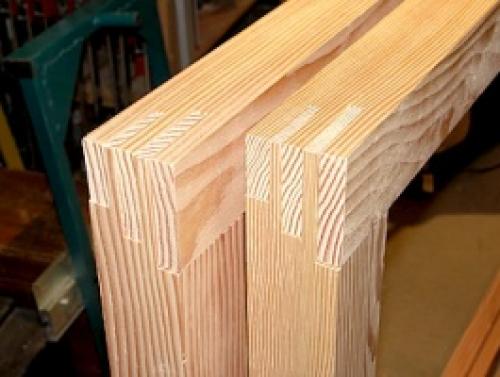

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

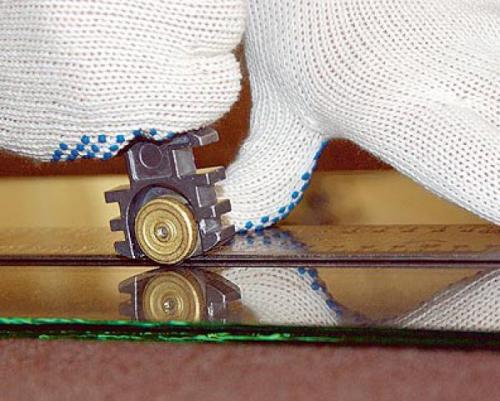

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон 04

При осуществлении этого процесса необходимо соблюдать правила безопасности:

  • обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
  • на лицо одевается маска;
  • Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Как сделать простое деревянное окно своими руками. Изготавливаем окно из дерева: подбор материалов

Кажется, что проще всего пойти в магазин с предварительно снятыми мерками и заказать блок у мастера, который сделал уже не одно окно, и точно знает как и что. Но это очень просто, да и зачем, если вы рукастый и не боящийся экспериментов мастер? Для начала при продумывании как сделать оконную раму, следует обратить внимание на то, из какого материала оно будет, ведь этого зависит много – прочность, функциональность и надежность всей конструкции в целом. Помимо этого, сорта деревьев разные, а значит и долговечность у них тоже не одинакова, поэтому следует задуматься – ваши окна будут лишь промежуточным вариантом или хотите сделать их долговечными?

Для начала следует выяснить, что оконная рама из дерева своими руками будет выполнена со съемным стеклом, но при желании всегда можно сделать и свой, герметичный стеклопакет. Вам придется дольше трудиться и даже немного помучаться, но впоследствии вы получите окна своей мечты. Именно для того, чтобы учесть все нюансы важно правильно выбрать древесину, чтобы в дальнейшем не кусать от обиды локти и не проклинать всех и вся.

    Деревянная рама для окна своими руками. Особенности конструкции деревянных окон 05 Самым дорогим, и как считается, элитным материалом для деревянных рам выделяют дуб, который прочный, и долговечный. Но стоит подготовить себя к тому, что один только дуб обойдется вам как вся металлопластиковая конструкция в сборке, и неудивительно – вы прочли о преимуществах этой древесины, а значит, и цена у нее соответствующая. Есть одно но: брать древесину следует лишь тогда, когда вы точно уверены в результате, а также у вас есть опыт работы с древесиной.
  • Чтобы не перепутать, как сделать окно из дерева своими руками и не попортить материал, возьмите березу, которая отлично поддается обработке и при этом служит не один десяток лет. Она куда дешевле дуба , прекрасного светлого оттенка и имеет отличную текстуру, правда найти этот материал бывает проблематично.
  • Пожалуй, самым доступным материалом и в плане цены, и в плане распространенности является сосна. Если вы собрались делать оконную раму впервые, отдайте предпочтение именно этому виды древесины, так как оно имеет ряд преимуществ – дерево легкое, его удобное обрабатывать и имеет хорошие показатели по эксплуатации.

Оконная рама своими руками. Подготовительный этап

Самостоятельное изготовление деревянного окна потребует наличия не только основных столярных инструментов, но и навыки работы с ними, т. к. потребуется соблюдение высокой точности. Из основного потребуется:

  • рулетка;
  • угольник;
  • шуруповерт;
  • дрель;
  • рубанок;
  • стамеска.

Можно использовать и станки, если они есть в наличии. Процессу непосредственного изготовления предшествует подготовительный, который включает в себя создание чертежа будущих конструкций. Чтобы их составить необходимо предварительно определить, какой именно будет конструкция окна:

  • глухой;
  • с двумя створками;
  • с одной створкой.

В зависимости от установленной фурнитуры могут быть различные способы взаимодействия со створкой. Деревянные окна со стеклопакетами не исключают наличия форточек, поэтому о них также стоит подумать. Замеры для окна производятся непосредственно по месту, где оно будет монтироваться. Даже при визуально одинаковых габаритах могут быть различия в размерах проемов, что создаст проблемы при установке.

Если работа будет выполняться самостоятельно, тогда чертеж можно выполнить в свободной форме. Лучше, если будет соблюден масштаб, а это проще сделать на листке в клетку. Такой подход позволит более точно выполнить подсчеты необходимого материала, в который включается не только древесина, но и фурнитура в виде петель, щеколд и засовов.

Совет! Фурнитуру для своего окна можно приобрести в специализированном магазине или у тех, кто занимается сборкой металлопластиковых конструкций.

Использовать в качестве основы для окна можно любую древесину, вопрос будет заключаться только в удобстве обработки и сроке службы. В силу дешевизны и доступности многие останавливают свой выбор на сосне. Есть также вариант собрать раму окна из дуба. Не стоит этого делать, если это первый проект по изготовлению окна, т. к. обработка дуба может вызвать серьезные затруднения.

Самостоятельной просушкой древесины стоит заниматься при наличии достаточного опыта. В противном случае лучше приобрести готовые высушенные доски. Это связано с тем, что при нарушении технологии сушки, в древесине могут появиться трещины или доски деформируются. Стоит также обратить внимание на наличие сучков. Хорошо, если их не будет совсем, т. к. в процессе эксплуатации именно с них может начаться процесс гниения.

Следующим этапом является подготовка заготовок, которые выпиливаются согласно составленному чертежу окна. В процессе выпиливания можно оставить зазоры в несколько миллиметров, которые позже будут обработаны фрезерным станком. Если нет возможности использовать цельную доску, тогда подойдет и клееный брус. Довольно просто будет работать с доской сечением 15 на 5 см.

Деревянные окна своими руками-чертежи. Окна своими руками: пошаговая инструкция

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6 x 4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать , чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого,  а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон решил изготовить окно вместе с братом (ник Халвастарший) для его дома.

Равильдон (Участник FORUMHOUSE):
У нас были ручные , станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.
Халвастарший (Участник FORUMHOUSE):
Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин  воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__ (Участник FORUMHOUSE):
Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80 x 78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__  рассказывает, как сделать деревянное окно, используя  соединение на три шипа.

cyan__:
Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.

Деревянные окна для веранды своими руками. Существующие методы остекления

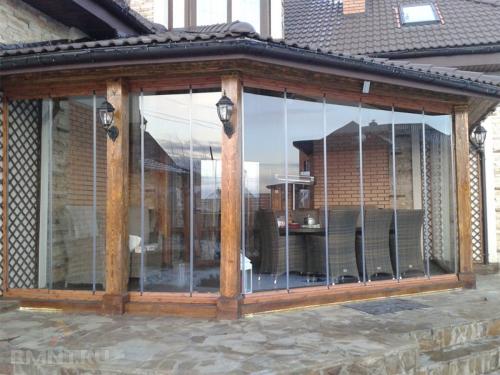

Пристроенная к дому площадка может использоваться не только в рамках досуга, но и в хозяйственных целях. Зимой терраса или веранда обычно заменяют тамбур, а также служат своего рода шлюзовым ограждением, снижая теплопотери дома. Для выполнения этих функций достаточно исключить прямой воздухообмен с улицей, поэтому фронт остекления подобных сооружений обычно выполняют одинарным. Этого достаточно, чтобы устранить продуваемость и обеспечить действие парникового эффекта, в то же время затраты на покупку материалов и их монтаж окажутся минимальными.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон 06

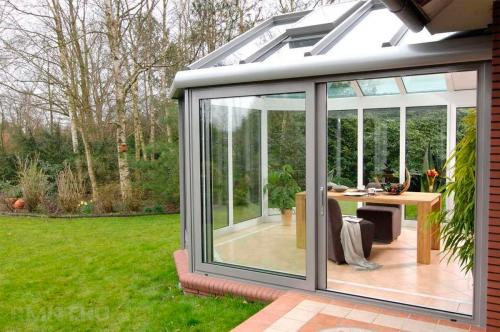

Существует три системы, которые находят широкое применение в остеклении веранд и террас. Все они хорошо знакомы обывателю: этими же способами устраивают ограждения неутеплённых балконов. Главное отличие между ними — используемый материал и схема сборки рамных конструкций в единый фронт. Окна для террасы или остекления открытой пристройки к дому могут использоваться деревянные, алюминиевые и пластиковые. Также существуют варианты с безрамным и так называемым «мягким» остеклением, но специфика их применения слишком узкая для рассмотрения в рамках общего обзора.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон 07

Конечно, каждая из трёх систем пригодна для эксплуатации в реалиях частного дома, но всё же лучше будет делать выбор с учётом некоторых ограничений. Это и удобство монтажа, и общая стилистика обустройства придомовой территории, и внешний вид фасада. Конечно, нельзя не учитывать уровень собственных навыков — сложность сборки и монтажа у каждого типа рам разная, кроме того могут потребоваться специальные инструменты. Имеет значение и финансовая сторона вопроса: по стоимости все виды рам имеют вполне чёткую градацию, и порой нельзя сказать, действительно ли дополнительные вложения окупятся внешним видом и удобством эксплуатации.

Источник: https://detali-interera.ru-land.com/stati/kak-sdelat-derevyannoe-okno-iz-chego-luchshe-vsego-sdelat-okno

Глухая оконная рама своими руками. Замеры окна

Установка глухого окна начинается с замеров будущего окна. Если вы заказываете окно в профессиональной фирме, то сотрудник приедет к вам домой и все сделает сам.

Однако, владея информацией о том, как грамотно это сделать, всю работу можно выполнить своими руками. При выполнении замеров, помните, что оконный блок обязательно должен иметь размеры на 10-20 мм по периметру меньше проема. Эти зазоры нужны для компенсации неровностей и прокладки утеплителя и герметика в процессе выполнения шва. Снизу проема также нужно учесть и ширину подоконника, к которой нужно прибавить те же 10-20 мм.

Измерять ширину и высоту проема, для получения более точных параметров, нужно как минимум

в трех местах: по краям и в середине. Иногда стоит дополнительно измерить и диагональные размеры. Если откосы покрыты слоем штукатурки, его лучше снять, поскольку под слоем штукатурки довольно проблематично вычислить ширину проема.

Если окно будет вставляться в проем «с четвертью», то нужно принять во внимание, что выступ обязательно должен перекрывать раму на 10-15 мм по всему периметру с наружной стороны окна. Установить глухие окна своими руками проще, чем открывающиеся модели. Демонтаж старого оконного блока нужно выполнять очень аккуратно, чтобы избежать повреждения проема, с которого после этого необходимо убрать строительный мусор и грязь.

Теперь можно начинать монтаж рамы нового окна. В процессе установки оконной рамы соблюдайте такие правила:

  • недопускайте использования проема для формирования притолоки стены, поскольку в таком случае рама жестко фиксируется и «замуровывается». Вследствие чего минимизируется способность нормально выполнять свои функции
  • отсутствие технологических зазоров между окном и проемом станет причиной возрастания нагрузки на конструкцию
  • важным моментом является правильность определения глубины установки оконного блока в проем. Учтите, что ширина наружного откоса должна быть более 10 см, а внутреннего – более 17 см
  • глубина установки должна быть соизмерима с толщиной рамы.

В случае полного соблюдения все правил, точка росы будет находиться между стеклами, и, естественно, на внутренней поверхности стекол не будет формироваться конденсат.

Интересно, что толщина рамы в сантиметрах должна быть равна средней минусовой температуре вашего климатического региона.

Не стоит устанавливать окна с длинной рамой и тонким пакетом, поскольку подобная оконная конструкция будет играть исключительно декоративную функцию.
