Пиролизные котлы для дома работают на том же твердом топливе, однако используют совершенно иной принцип работы, выдавая на порядок больше тепловой энергии и отапливая дом на одной закладке в разы дольше. Неудивительно, что такие агрегаты и стоят в полтора-два раза дороже классических твердотопливных устройств. В чем же фишка? Суть работы пиролизного (газогенераторного) котла заключается в так называемой сухой перегонке топлива – под воздействием высоких температур и при недостаче кислорода древесина выделяет пиролизный газ, а в топочной остается древесный уголь.
Реакция пиролиза осуществляется при температуре от 200 до 800°С, причем процесс этот происходит с выделением тепловой энергии, которая идет на подсушивание дров и прогрев воздуха. Затем пиролизный газ поступает в камеру сгорания, где он смешивается с воздухом и возгорается – так и получают основную массу тепловой энергии. Следует отметить, что в процессе сгорания пиролизного газа активные углероды также участвуют в процессах окисления, в результате чего дым на выходе из трубы практически не содержит вредных соединений, состоит в основном из водяного пара и углекислого газа. Впрочем, и выброс СО2в окружающую среду в три раза меньше, чем в случае с использованием обычного дровяного или угольного котлов. Чистить пиролизный агрегат придется гораздо реже – в процессе такого поэтапного сгорания топлива образуется минимум золы и сажи, практически все выгорает.
Помимо преимуществ, связанных с высоким КПД, следует отметить возможность получения высоких температур даже из влажных дров. Во-вторых, процессы горения пиролизного газа легко управляются автоматикой, что позволяет своевременно регулировать интенсивность сгорания и экономить топливо.
Максимальная мощность пиролизных агрегатов достигается при использовании сухой древесины (10–20 % содержания влаги). В целом использование сырого топлива снижает мощность котла практически на 50 %, при этом расход топлива увеличивается вдвое. Можно ли сделать пиролизный котел для дома своими руками? Это не только сложно, но и опасно – ошибки в конструкции могут привести даже к взрыву такого самодельного агрегата.
Котел отопления своими руками чертеж. Чертеж простого котла длительного горения
Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).
Чертеж простого твердотоплевного котла
В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.
Схема-чертеж котла с теплообменником щелевого типа
1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.
- Как подключить котел длительного горения своими руками
- Сбросной клапан для отопления
- Термодатчики для котлов отопления
В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

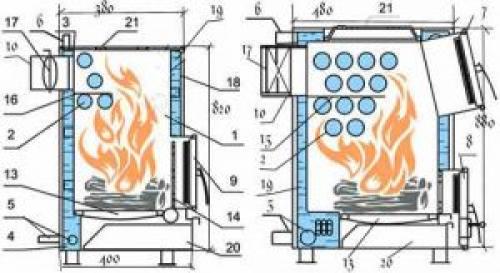

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью
1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.
Самодельный котел для отопления дома. Как сделать котел водяного отопления своими руками?
Самодельный котёл для водяного отопления
Тему «водяное отопление своими руками» практически невозможно развернуть в рамках небольшого обзора. Поэтому приведём только некоторые рекомендации. Более подробную информацию желающие смогут найти на нашем сайте и в других источниках.
Наиболее часто используемыми материалами для изготовления котлов является листовая сталь толщиной 4 – 5 мм. Жаростойкая нержавейка, конечно, лучше. Но, узнав цену за лист, большинство выбирает обычную.
Изготавливая самодельный водяной котёл отопления, мастер, как правило, учитывает имеющийся или будущий способ циркуляции в СО теплоносителя.
Если он будет двигаться самотёком (гравитационная циркуляция), то потребуется поднимать водяной бак достаточно высоко, а для разводки использовать трубы больших диаметров. Причём как на подаче, так и на обратке.
Это обусловлено тем, что сопротивление движению теплоносителя обратно пропорционально диаметру труб. Если диаметр будет недостаточно большим, то без установки циркуляционного насоса вам обойтись не удастся.
Самодельные водяные котлы отопления, оборудованные насосами, имеет свои плюсы: трубы меньших диаметров стоят дешевле, бак для теплоносителя можно поднимать не так высоко, и минусы: если во время работы системы пропадёт электропитание, то котёл может просто разорвать перегретым паром. Выбирать вам.
Несколько рекомендаций, которые подойдут для любого выбранного вами типа котла: контуры отопления и патрубки, установленные на котле отопительном, желательно выполнять из труб, диаметр которых равняется 32 мм и более ( в дюймах это 1 и ¼”).
При аварийной остановке циркуляционного насоса наблюдается быстрый и резкий рост температуры воды при одновременном снижении скорости её перемещения.
Во избежание выхода из строя отопительного контура по возможности его лучше выполнить из оцинкованных труб, а стыковочные резьбы загерметизировать с использованием льняной пакли и сурика.
