Как сделать бетономешалку своими руками из бочки. Бетономешалка с приводом

25.03.2020 в 08:03

Как сделать бетономешалку своими руками из бочки. Бетономешалка с приводом

Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:

  • труба для каркаса дюймовая;
  • двигатель от стиральной машины или старого насоса;
  • бочка на 200 литров;
  • кнопка включения;
  • клиновидный ремень;
  • шкивы от стиральной машины большой и маленький;
  • пара шестеренок от стартера.

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.

Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.

Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.

В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.

В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.

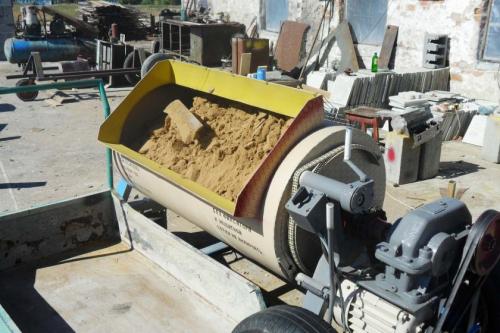

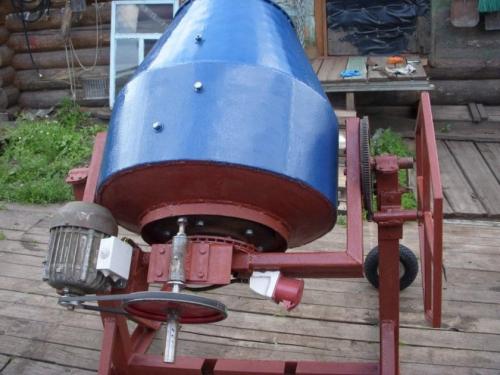

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Бетономешалка требуется, когда происходит строительство. Экономия на материале приводит к плохим последствиям, поэтому его следует тщательно выбирать.

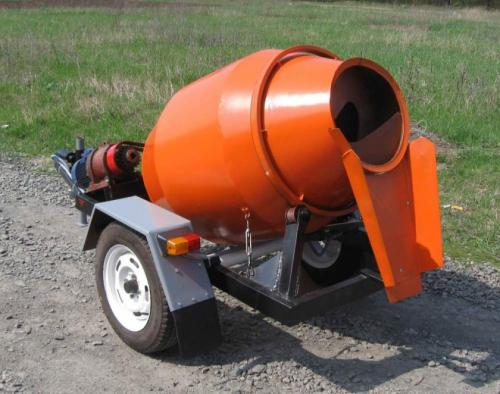

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Бетон используется как при постройке крупных зданий, так и для фундамента небольшого помещения.

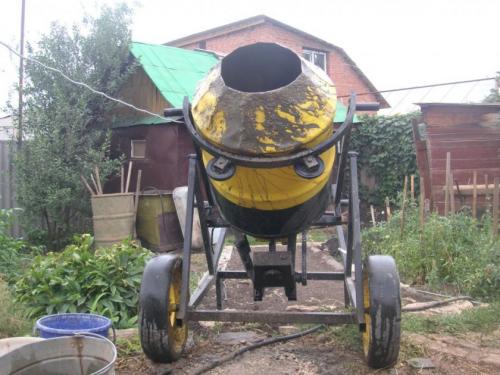

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Разновидности изготовления бетономешалки

Самый простой вариант – это бетономешалка, которая работает с помощью человеческих усилий. В более сложном варианте используется электродвигатель. Но и он создается из подручных приспособлений.

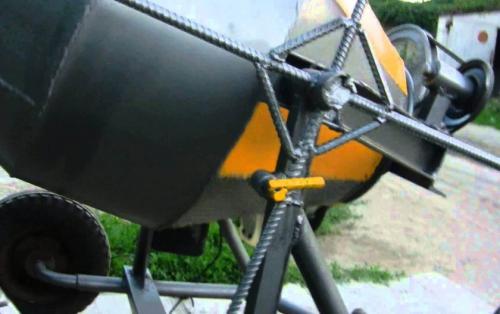

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

При изготовлении бетономешалки своими руками следует учесть несколько моментов:

  • Изделие должно быть безвредным. Особое внимание уделяется преобразователю, который работает от электричества.
  • Вложений в производство бетономешалки должно быть по минимуму.
  • Делайте выбор в пользу автоматического изделия, оно проще в применении.

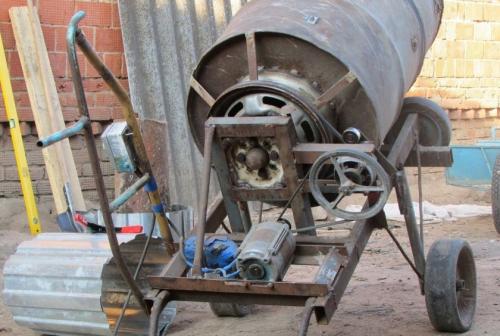

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Выбор материалов

Что же требуется для производства ручной бетономешалки? Нам понадобятся:

  • крепление;
  • трубка;
  • сварочное устройство;
  • профиль;
  • шлифмашина;
  • подшипники;
  • фланцы;
  • бочка на 200 литров;
  • металлические уголки 50 на 50 мм;
  • карточные петли.

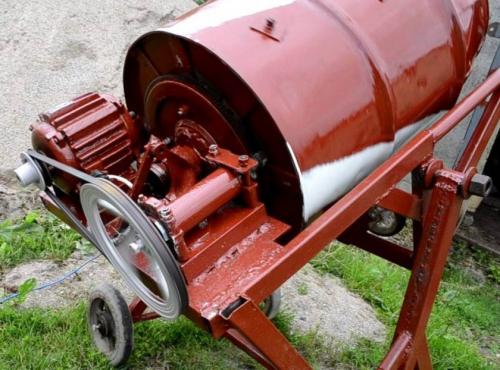

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Для изготовления бетономешалки с электрическим двигателем в список потребуется добавить несколько уголков, разрезанная труба по частям, узловую арматуру и сам электрический двигатель.

Поэтапная инструкция

  1. С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
  2. По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
  3. Карточные петли понадобятся для открывания люка
  4. Протяните вал через прорези с торцовых сторон бочки.
  5. На вал крепятся фланцы, которые усилят стенки.
  6. Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
  7. Швеллер, уголки и подкосы нужны для подпорок.
  8. Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
  9. Подпорки вкапывают в землю для прочности глубиной около 30 см.

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Вал по бокам фиксируется рычагами. Величина ручек выбирается такая, чтобы можно было вращать барабан двумя руками.

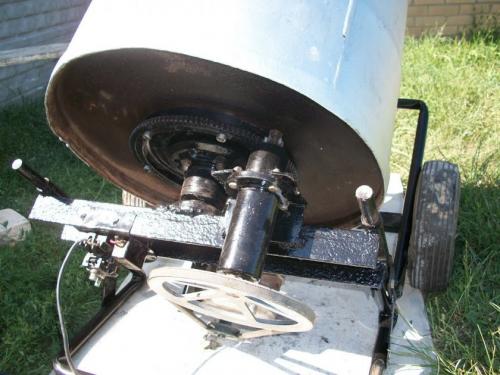

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Выбираете место для бетономешалки и располагаете там конструкцию, рядом с люком должен быть участок для хранения элементов бетона. Они укладываются через люк и перемешиваются.

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

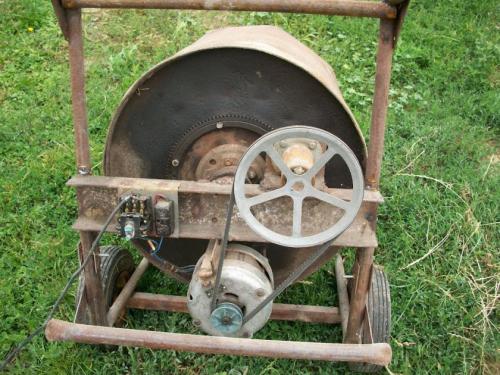

Сборка электрического двигателя

Для изготовления бетономешалки с электрическим двигателем подойдет мотор с одной фазой.

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Если есть дома двигатели от старых стиральных машин, можно использовать их в качестве электродвигателя для бетономешалки. Средняя скорость вращения должна быть 20 – 30 оборотов в минуту.

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Мотор с бензинных мотоциклов тоже подойдет. Он будет удобен тем, что нет зависимости от электричества.

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Необходимо помнить: Для удобства эксплуатации бетономешалки следует продумать наличие механизма для опрокидывания (она делается из уголков) и для передвижения.

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Вал должен вращаться через подшипники. Раствор используется в максимум в количестве 7 ведер.

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Проявите сообразительность, учтите свои собственные предпочтения, и вы добьетесь необходимого результата и удобства использования.

Маленькая бетономешалка своими руками. Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Схемы для создания бетономешалки

Он составляется довольно легко. Для самого простого механизма возьмите электрическую дрель, ведро и опора. Бетона при этом будет не много, но для прокладывания дорожки во дворе или для заливания пола в доме такой вариант подойдет.

Ручная бетономешалка своими руками. Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

Как сделать бетономешалку своими руками из бочки. Бетономешалка с приводом 14

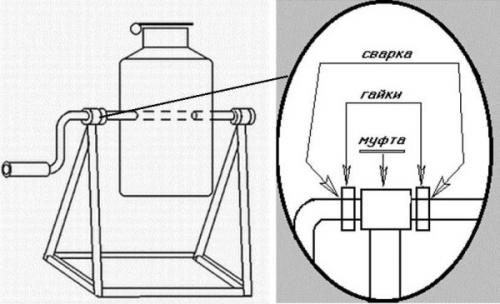

Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

Как сделать бетономешалку своими руками из бочки. Бетономешалка с приводом 15

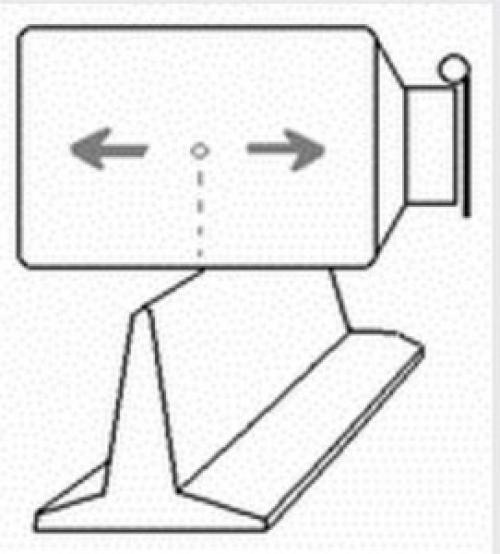

Как найти центр тяжести

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна. Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже.

Как сделать бетономешалку своими руками из бочки. Бетономешалка с приводом 16

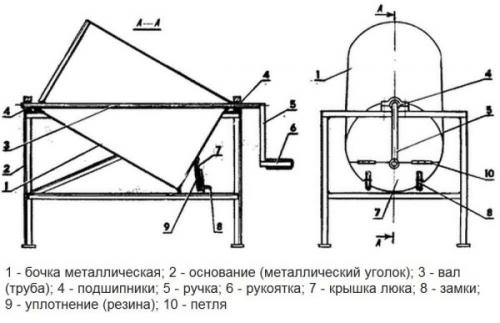

Чертеж ручной самодельной бетономешалки из бочки

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Как сделать бетономешалку своими руками из бочки. Бетономешалка с приводом 17

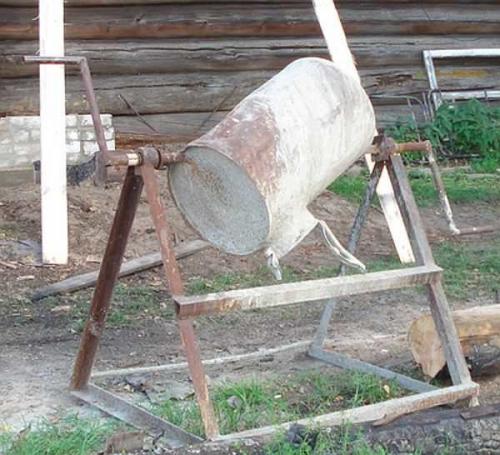

Усовершенствованная самодельная бетономешалка из бочки

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

Как сделать бетономешалку своими руками из бочки. Бетономешалка с приводом 18

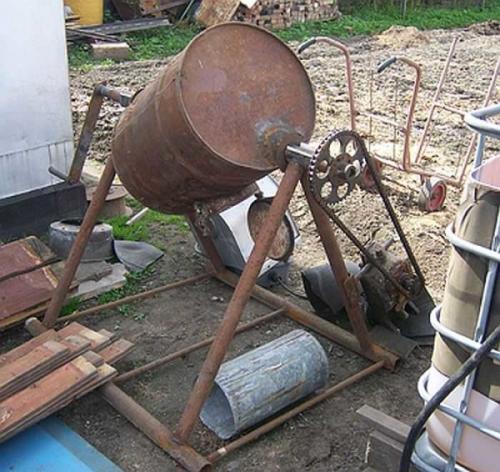

Механизация в действии: ручная бетономешалка превращается в электрическую

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Бетономешалка из бочки 200л. Самодельная ручная бетономешалка из металлической бочки

Самодельная бетономешалка из бочки сможет полностью заменить заводской аналог и позволит приготовить действительно качественную бетонную смесь для строительства. Ее стоимость не превысит 1000 рублей, а все материалы можно будет найти в гараже или пункте приема металлолома. Сейчас мы рассмотрим подробную поэтапную инструкцию как сделать бетономешалку своими руками, узнаем все секреты нехитрого дела и соорудим качественный строительный инструмент за несколько часов.

Детали и чертежи бетономешалки с ручным приводом

Для начала рассмотрим, что нам необходимо для ее изготовления. Основная цель нашей работы – соорудить действительно дешевую конструкцию с минимальными затратами, поэтому будем брать только общедоступные инструменты и материалы.

  1. Бочка, она же «бадья». Самый простой вариант – 200-литровый металлический сосуд, в котором всегда хранят зерно или корма на даче, подойдет бочка для перевозки нефтепродуктов или химии. Если таковой нет у вас дома, то можно найти на свалке или в любой агрофирме (как правило, их выбрасывают после использования масел или химии).
  2. Толстостенная труба диаметром 32 мм. Нам потребуется 2 куска по 20 сантиметров, из которых сделаем втулки для вала. Ручная бетономешалка будет без привода и без подшипников – так намного проще и надежнее.
  3. Ось. Она должна быль 150 сантиметров длинной и с диаметром 3 см, чтобы плотно входить во втулки. Для плавного хода их можно смазывать солидолом.
  4. Швеллер 60 мм. Нужно 2 отрезка длиной по 1 метру (это будут опорные элементы, на которых держится вся конструкция) и 2 детали по 50 см – распорки для основных опор, придают инструменту максимальную устойчивость.
  5. Руль от машины КамАЗ или другого грузового автомобиля. Самодельная ручная бетономешалка должна легко проворачиваться. Чем больше руль вы найдете, тем лучше и легче будет с ней работать.
  6. Петли. Посредине бочки будет люк для засыпки строительных материалов, его лучше всего сделать на прочных петлях, которые выдержат любые нагрузки. Ручку люка можно сделать из чего угодно, оптимальный вариант – обычная дверная ручка, приваренная к железу.
  7. Металлический квадрат 20х20 мм. Он необходим для изготовления «внутренностей» бетономешалка из бочки, процесс изготовления которой будет описан ниже.

Источник: https://interer-stil.ru-land.com/stati/kak-sdelat-betonomeshalku-svoimi-rukami-iz-bochki-materialy-i-instrumenty

Бетономешалка из 200 литровой бочки. Из бочки (ручная и с электроприводом)

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна. Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже.

Бетономешалка из 200 литровой бочки. Из бочки (ручная и с электроприводом)

Чертеж ручной самодельной бетономешалки из бочки

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Бетономешалка из 200 литровой бочки. Из бочки (ручная и с электроприводом)

Усовершенствованная самодельная бетономешалка из бочки

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

Бетономешалка из 200 литровой бочки. Из бочки (ручная и с электроприводом)

Механизация в действии: ручная бетономешалка превращается в электрическую

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Видео изготовление бетономешалки из 200л бочки
