Ленточная пилорама своими руками

Дерево повсеместно используется в быту при производстве различных сооружений, их отделке и выполнении иной работы. Владельцы частного участка постоянно ведут строительные работы: пристройку сделать, забор обновить, повысить надежность сооружений и так далее. Легкость обрабатываемости, а также доступность древесины изначально определили их популярность. Многие владельцы частных домов и участков на собственной практике определили то, что приобрести бревна и с них получить доску, брус, обрез гораздо дешевле, чем купить готовый пиломатериал. Также не стоит забывать о том, что иногда длина и толщина, ширина используемых досок или бруса имеют важное значение. Поэтому самостоятельно их изготовление позволяет существенно снизить денежные и временные затраты.

Для получения пиломатериала из бревна или другой заготовки зачастую используют ленточную пилу. Популярность этого оборудования определила появление огромного количества различных станков, некоторые их компактные и предназначены для установки в домашней мастерской. Однако стоимость бытовых вариантов исполнения довольно велика, покупать их целесообразно только в случае потокового производства пиломатериалов или других изделий из дерева. Именно поэтому многие решают сделать самодельную конструкцию. Ленточная пилорама своими руками создается в течение короткого промежутка времени, для чего следует знать: какие для этого нужны детали, как проводится сборка.

Стоимость и эффективность промышленных вариантов исполнения

Почему возникает большое желание проводить создание самодельного варианта исполнения станка? Примером можно назвать ленточную пилораму «Тайга», стоимость которой в зависимости от эксплуатационных качеств может варьировать в районе 112-165 тысяч рублей. Даже самый простой вариант исполнения, не обладающий большой производительностью, будет стоить не менее 90 тысяч рублей. Самодельная ленточная пилорама обойдется в разы дешевле. Сделанный своими руками станок подходит для использования от случая к случаю.

Сложности при самостоятельном изготовлении станка

Устройство ленточной пилорамы достаточно сложное. От качества проводимой сборки зависит производительность ленточной пилорамы, срок службы без возникновения поломок и многое другое. Свой станок следует начинать делать после рассмотрения нижеприведенных моментов:

1. Монтажные работы проводятся при использовании сварки. Поэтому без сварочного аппарата провести работы по созданию рамы и других элементов практически не возможно. Для изменения формы и размеров элементов конструкции понадобится электроинструмент и фрезеровальный станок. Конечно, создание некоторых элементов можно доверить профессионалам, однако это существенно увеличит стоимость работы.
2. Во время работы на ленточную пилораму оказывается большая нагрузка. Поэтому конструкция должна быть устойчивой и прочной. Для этого проводится крепление конструкции к основанию, а рама и другие элементы производят с учетом возможного веса обрабатываемых бревен около 300 килограмм.
3. Если создается самодельная бензиновая ленточная пилорама, то следует учитывать необходимость проведения работы по заточке пилы и разводки рабочей части.
4. Существует довольно много различных конструкций, которые позволяют указывать толщину получаемой продукции.
5. Необходимо продумать безопасность использования оборудования. Установленная пила и лента могут нанести существенный вред здоровью человека.

Ленточная пилорама 220 вольт. Шинная пилорама Мурка М14 на базе электродвигателя 3 кВт, 220 В

Шинная пилорама "Мурка" М14, на базе электродвигателя 3 кВт с питанием от бытовой сети 220 В, предназначена для распиловки круглого леса на брус, обрезную и необрезную доски, лафет и другие виды пиломатериала. Характеризуется устойчивостью в пропиле, возможностью качественно обрабатывать различные диаметры пиловочника, невысокой ценой, габаритами позволяющими транспортировать мини пилораму с минимальными затратами. Оборудование выпускается в соответствии с ГОСТ, ТУ и соответствует требованиям безопасности и производственной санитарии. Надежная конструкция рассчитана на работу во всех климатических поясах России и зарубежья. Срок окупаемости оборудования составляет не более 3х месяцев.

Внимание!

В комплект поставки продукция фирмы STIHL (шина, цепи и т.д.), а также электродвигатель АИРЕ90L2 не входит! Данное оборудование выполняется под заказ, узнать сроки изготовления можно у наших менеджеров.

Отличительные особенности шинной (цепной) пилорамы Мурка М14

Электрическая пилорама Мурка М14 характеризуется главными отличительными особенностями:

• Полностью выполнена из листового металла, при помощи лазерной резки и высокоточной гибки, что обеспечивает точность исполнения.
• Сборка рельсового пути на болтовых соединениях.
• Удобные крепления и зажимы бревна надежнее аналогов.
• Минимальный габарит в транспортном положении.
• Соединения рельсового пути "в замОк", обеспечивают точность соединений.
• Все двигающиеся элементы на шариковых подшипниках.
• Масса в 300 кг обеспечивает прочность при работе с брёвнами более 1500 кг.
• Простая и быстрая транспортировка и сборка.
• Небольшие габариты таковы, что позволяют перевозить пилораму внутри легкового автомобиля.
• Низкая высота рельсового пути обеспечивает погрузку бревна с покатов.
• Правильная и быстрая регулировка положения шины.
• Мощный электрический привод 3 кВт позволяет легко проводить раскрой брёвен до 600 мм.
• При проектировании конструкции станка мы учитывали такие показатели как жесткость, работа в суровых климатических условиях.
• Безопасность. Оборудование выпускается в соответствии с ГОСТ, ТУ и соответствует требованиям безопасности и производственной санитарии.
• Гарантия 2 года. Никто не дает таких гарантий.
• Невысокая цена.

Пилорама своими руками из подручных средств. Как сделать ленточную пилораму и что для этого требуется

Рельсовые направляющие делаются из швеллера или балки с выдержанной геометрией или заводских рельсов с узкоколейки.

Ролики вытачиваются на токарном станке и закаливаются. В роликах лучше применить подшипники качения.

Рама, место для заготовок и пильная каретка производятся из толстостенных профилей прямоугольного и квадратного сечения для обеспечения необходимой прочности при изменении нагрузок.

Механизм, регулирующий высоту рабочей каретки, изготавливают из металлических квадратных профилей с ползунами и двумя болтами с гайками. Детали используют со старых токарных станков или вытачивают новые.

Колеса, полотно ленты и валы с подшипниками качения можно взять от списанных комбайнов или другой сельхозтехники. Размер сечения направляющей должен быть порядка 500 мм во избежание механических напряжений конструкции и повреждений у основания зубьев пильного полотна.

Затраты на изготовление пилорамы в домашних условиях могут составить несколько десятков тысяч рублей. Желательно собирать лесопилку, имея чертежи.

Самодельная ленточная пилорама своими руками собирается с использованием следующих инструментов:

• углошлифовальная машина;
• бытовой сварочный аппарат;
• вертикально-сверлильный станок;
• дрель;
• буры по бетону;
• сверла;
• слесарные струбцины;
• ключи торцовые и рожковые;
• плоскогубцы;
• метизы и крепеж;
• лазерный уровень.

Оптимальная площадка для сооружения пилорамы — 3х6 м, при условии длины продукции до 6 м. Размещать установку желательно в помещении или соорудить потом навес из подручных средств для возможности работы в любую погоду. Главное, чтобы площадка делалась добросовестно.

Дисковая пилорама своими руками В домашних условиях. Дисковая пилорама: как сделать своими руками

Для первичной обработки такого материала, как дерево, нужна пилорама. Оборудование такого рода бывает нескольких разновидностей — ленточным и дисковым. Для изготовления своими руками зачастую выбирается дисковый вариант, потому что он характеризуется отличными пользовательскими свойствами и не очень сложной конструкцией.

Принцип функционирования

Перед самостоятельным изготовлением конструкции, необходимо изучить работу и особенности комплектации миниатюрной дисковой пилорамы. Зачастую она используется для обработки средних и больших бревен. В итоге формируется брус и доски.

Главный элемент конструкции — силовая установка, которая обеспечивает вращение распилочных дисков. Помимо этого, для обеспечения автоматизации работы требуются следующие составляющие:

линия подачи . Она бывает автоматической и неподвижной. Зачастую предпочтение отдается последнему решению, потому что он является более экономичным при изготовлении своими руками;
• узел распила . Может включать в себя одно или несколько режущих полотен. Также бывает поперечным и горизонтальным;
• управляющий блок . Он расположен сверху узла распила. С помощью этого устройства у мастера есть возможность настраивать обороты двигатели, запускать и деактивировать оборудование.

Пилорама углового типа используется для радиального и тангенциального распиливания заготовок. Особенности конструкции такой установки позволяют предельно эффективно применять все бревно.

Конструкция самодельной дисковой пилорамы

Простейший вариант самодельной мини-пилы включает в себя стол и отрезной диск. Сделать такое оборудование можно и самостоятельно, но оно не будет иметь высоких показателей производительности.

Основной недостаток конструкции этого типа — необходимость производить подачу материала самостоятельно. Это может с легкостью привести к нарушению геометрических параметров будущего бруса или доски. Потому такие установки применяются лишь для обработки листовых материалов и сравнительно малых заготовок.

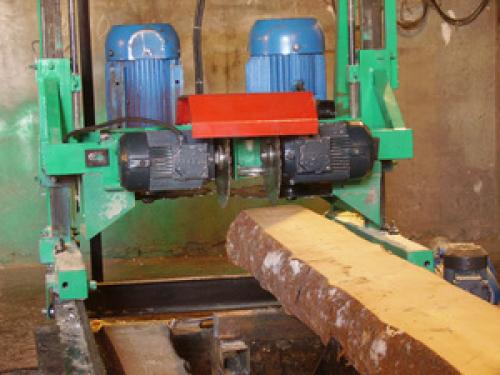

Гораздо большим диапазоном функций может похвастаться пилорама углового типа. Это оборудование одновременно делает два распила в вертикальном и горизонтальном положении. Но ее сделать гораздо труднее, нежели модель, о которой было сказано выше. Самодельная дисковая пилорама обладает следующими особенностями конструкции:

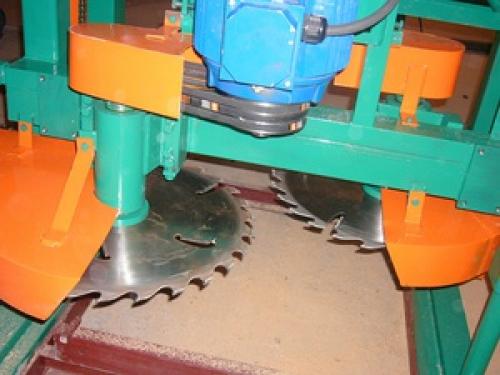

• перемещающаяся распиливающая каретка . Этот элемент перемещается по специальным направляющим, расположенным на платформе. На нем находится два двигателя с дисками;
• стационарная платформа . Она предусматривает наличие фиксаторов материала, которые предотвращают смещение бревен и их последующую деформацию при работе.

Сделать такую установку можно с помощью подручных приспособлений и материалов. Важно, чтобы пилорама выдерживала постоянные вибрации и нагрузки.

Если оборудование будет использоваться исключительно для изготовления досок, то вместо горизонтального инструмента можно поставить еще один вертикальный. Это существенно повысит показатели производительности пилорамы.

Рекомендации по изготовлению

В том случае, если установка будет применяться в коммерческих целях и для работы с большими объемами материала, подходить к вопросу собственноручного изготовления необходимо максимально ответственно и внимательно. Модели, сделанные своими руками, не во всех случаях способны делать качественный распил при постоянном воздействии нагрузок. Такие конструкции лучше изготавливать для незначительных работ.

Для начала нужно подобрать показатели мощности и число оборотов двигателя. Как правило, при монтаже электропривода не появится никаких проблем, но вы будете вынуждены подсоединять линию в 380 V, потому что понадобится установка трехфазных моделей.

Заранее нужно составить чертежи будущего оборудования. Запомните, что каких-то определенных правил для самостоятельного создания мини-пилорамы не существует — оборудование в каждой ситуации получается индивидуальным.

Но можно воспользоваться рекомендациями профессионалов:

каркас следует делать из швеллеров под номером 6 и 4. Соединения можно сделать двумя способами — сваркой и болтами. Это благоприятно скажется на долговечности конструкции;
• для изготовления направляющих лучше пользоваться рельсами Р50. Затем под них следует подобрать колесики;
• при изготовлении необходимо обратить внимание и на то, что ширина подвижной платформы и каретки не должна различаться;
• размещение привода. В связи с тем, что большая часть моделей обладает воздушным охлаждением, двигатель рекомендуется устанавливать подальше от участка распила. Для дискового привода нужно сделать цепную передачу или вал.
• для обеспечения защиты исполнителя на платформу ставится специальный щит из стального сплава. Эта конструкция позволит предотвратить опасные ситуации.

При эксплуатации самодельной мини-пилорамы необходимо регулярно проверять работоспособность оборудования. Такие установки при долгом применении могут утрачивать свои изначальные свойства. Также не стоит забывать о двухсторонней заточке пил, а после окончания их ресурса — производить замену элементов.

Ленточная пилорама своими руками форум. Самодельная ленточная пилорама

Оговоримся сразу – сделать ленточную пилораму самому очень сложно. Дело не столько в комплектующих, обширных токарных и сварочных работах, необходимости заточки и разводки пилы специальным способом, а в отлаженной работоспособности всего комплекса.

Необходимо обеспечить погрузку и остойчивость движения до 300 кг одного бревна, регулировку толщины нарезания, и самое главное – технику безопасности. Но если наличие дармовой древесины победило – делаем ленточную пилораму своими руками.

Принцип ленточной резки поясним на примере: взять две катушки с ниток, между ними натянуть продетую тонкую ленту. Принудительно вращая ленту — режем бревно, расстояние между лентами – максимальный размер бруса. Ленточными пилами удобно нарезать доски.

Начинаем с выбора производственной площади или помещения – не менее 3х6 м, проверено. Второе по важности – металлические колеса тележки и ленточной пилы, это надо найти или купить. Раму ленточного механизма с колесами заказать, а лучше купить готовую. Самостоятельное изготовление требует навыков и много высокоточной инструментальной обработки.

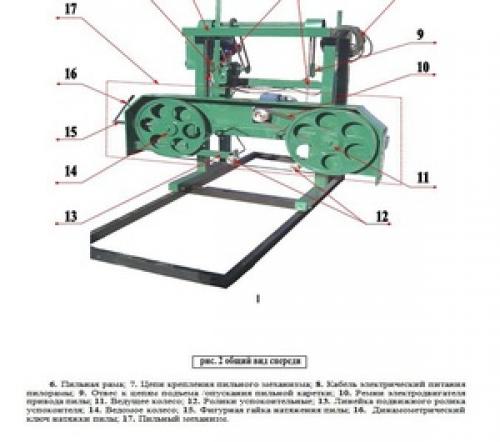

Вид 1 : 1 — стойка; 2 — ролик; 3 — пластина; 4 — винт; 5 — цепь; 6 — направляющий утолок; 7 — подвижная гребёнка; 8 — винт; 9 — неподвижная гребёнка; 10 — пульт.
Вид 2 : 1 — шкив для запуска двигателя (если трехфазный двигатель подключается к однофазной сети); 2 — двигатель; 3 — шкив; 4 — вал; 5 — корпус с подшипником; 6 — основание; 7 — маховик; 8 — палец; 9 — шатун; 10 — пила; 11 — винт М14х2; 12 — ролик; 13 — направляющий уголок; 14 — стойка; 15 — штурвал; 16 — втулка; 17 — звёздочка; 18 — гайка М14х2; 19 — контргайка; 20 — звёздочка.

Устанавливаем направляющие – любой прочный ровный металл: двутавр, швеллер, уголок, под них через 0,5 м опоры или анкера для устойчивости. Расстояние между направляющими – диаметр самого большого бревна с запасом – около 0,7 м. Выдерживая геометрию свариваем все вместе. На тележку крепим колеса, раму ленточного механизма, электродвигатель через шкив.

Продумайте механизм изменения горизонтального перемещения пилы относительно бревна. Перемещая тележку относительно закрепленного бревна, срезаем горизонтальный слой древесины – делаем доски.

Простая пилорама своими руками. Ленточная пилорама своими руками: чертежи и конструкция

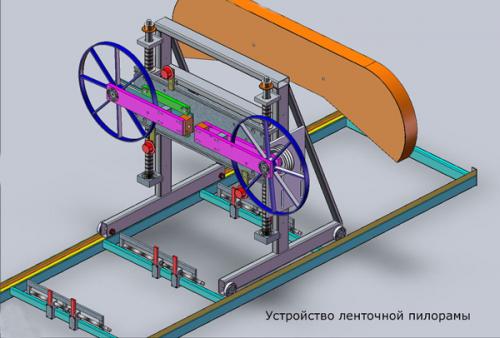

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой . Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками , упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими . Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени . Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Видео пилорама своими руками за 6 т.р в работе! Ссылка на первую часть под видео
