Подключение плиты hansa. Самостоятельное подключение электрической плиты

29.01.2020 в 22:38

Подключение плиты hansa. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Подключение плиты hansa. Самостоятельное подключение электрической плиты

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

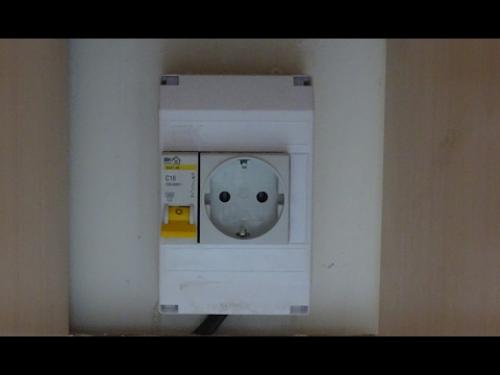

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Подключение электроплиты без заземления. Подключение варочной панели. Подключение электроплиты своими руками. Пошаговая инструкция

Подключение электроплиты без заземления. Подключение варочной панели. Подключение электроплиты своими руками. Пошаговая инструкция

В этой статье пойдёт речь о таком моменте, как подключение варочной панели и духового шкафа, подключение электроплиты своими руками, рассмотрены все этапы подключения, как подключить плиту без заземления, как подключить варочную панель и духовой шкаф, в общем абсолютно всё о подключении плиты или варочной панели с духовкой. Статья обзорная, но касается непосредственно подключения. Каждый этап рассматривается в отдельном разделе.

Сейчас кратко пройдемся по пунктам, которые позволят вам изучить информацию, прежде, чем вы начнёте подключать плиту, а возможно и покупать. Переходя по ссылкам и прочитав статью, в завершении статьи нажмите на кнопку «Назад» и вы вернётесь обратно.

Вы можете открыть ссылку в новой вкладке, если будете удерживать клавишу Ctrl и кликните левой кнопкой мыши на ссылку или воспользуетесь нажатием на среднюю кнопку мыши (сейчас у всех на мышках колесики, и кто не знает — колесико тоже нажимается).

Подробнее о «горячих клавишах» вы можете почитать в этой статье.

Совет

Первым делом надо обратить внимание на проводку вашего дома. Предлагаю почитать об этом в статье «Проводка для электроплиты«.

Дальше рассмотрим выбор розетки для плиты и другие способы подключения плиты.

С выбором определились можно приступать к выбору типа подключения плиты или монтажу розетки для плиты.

Ну что ж, подготовительные работы по электрической части закончены, пора выбрать тип плиты или варочной поверхности.

Остался предпоследний момент — однофазное или трехфазное подключение электроплиты.

Последний момент — посадочное отверстие для варочной панели.

Теперь можно приступать к подключению плиты или варочной панели, как с духовым шкафом, так и без него. Если вы просмотрели статьи выше, то вы поймёте, что написать весь материал в отдельной статье не представляется возможным, она будет очень большая.

Можно ли подключать плиту без заземления? Можно ли подключать варочную панель без заземления?

Можно всё, но каждый вариант имеет свои последствия. Если речь идет о плите, то заземление очень желательно. Всё таки корпус плиты металлический, а основная функция заземления — это защита от поражения электрическим током. В случае пробоя изоляции, заземлённый корпус примет первый удар на себя.

Подробнее о заземлении можно почитать в этой статье. Как следствие, наличие заземления позволяет дать возможность автомату сработать в случае пробоя изоляции, потому что это вызовет короткое замыкание.

Следовательно, если у вас нет заземления и отсутствует возможность прикосновения к открытым токопроводящим элементам варочной панели (ибо она «спрятана» в столешнице), то отсутствие заземления вам абсолютно ничем не грозит.

Во всех остальных случаях, отсутствие заземления грозит повышенной опасностью поражения электрическим током, но никак не влияет на работоспособность плиты или варочной панели.

Подключение электроплиты без розетки. Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подключение плиты hansa. Самостоятельное подключение электрической плиты 02

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

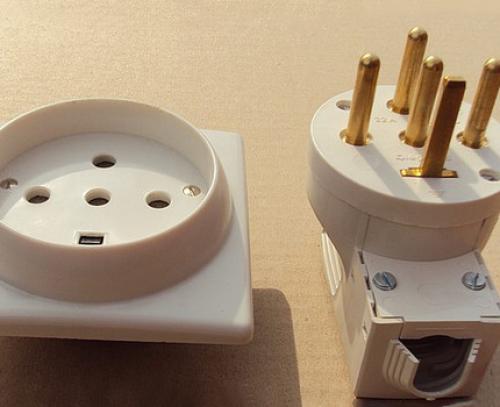

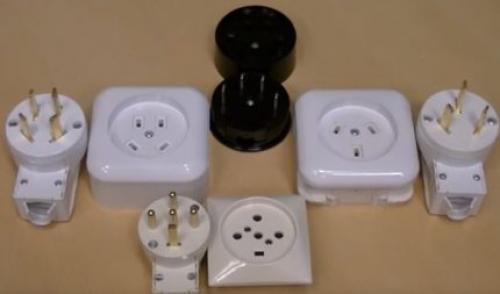

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Подключение плиты hansa. Самостоятельное подключение электрической плиты 03

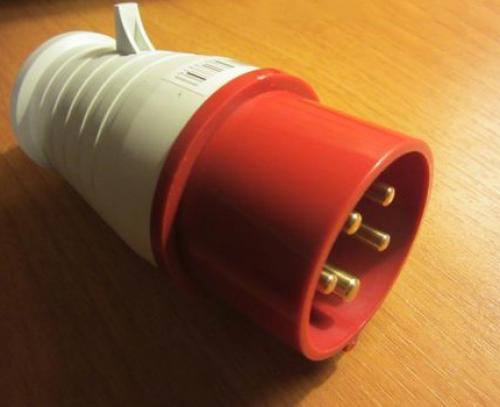

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Подключение плиты hansa. Самостоятельное подключение электрической плиты 04

Источник: https://dom-na-vodah.ru/stati/shema-podklyucheniya-elektroplity-hansa-podklyuchenie-kak-eto-delaetsya

Подключение электроплиты напрямую. Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно. Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

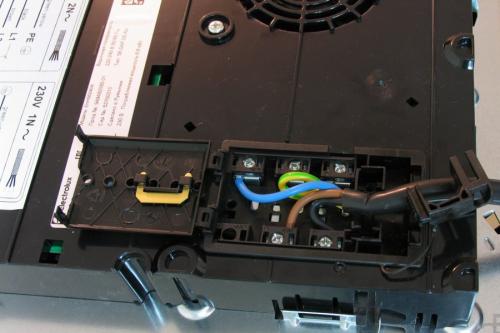

Подключение электроплиты напрямую. Подбираем место для электроплиты

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Подключение электроплиты напрямую. Подбираем место для электроплиты

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

Подключение электроплиты напрямую. Подбираем место для электроплиты

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Подключение электроплиты напрямую. Подбираем место для электроплиты

Внимательно отнеситесь к окружающим плиту предметам интерьера: они не должны портиться от перегрева. Выбирая место установки, помните о пожарной безопасности.

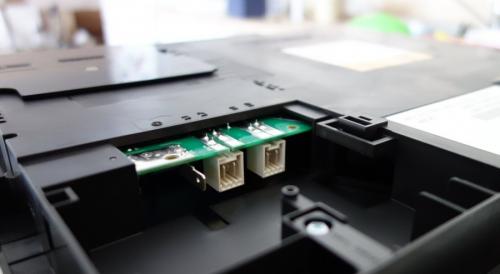

Подключение электроплиты напрямую. Подбираем место для электроплиты

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Подключение электроплиты напрямую. Подбираем место для электроплиты

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

Подключение электроплиты напрямую. Подбираем место для электроплиты

Подключение электроплиты Bosch. Подключение электрической плиты Bosch серии HCE 745853

Подключение плиты hansa. Самостоятельное подключение электрической плиты 12Подключение плиты hansa. Самостоятельное подключение электрической плиты 13

Далеко не все типы бытовой техники можно просто воткнуть в розетку для того, чтобы они начали функционировать. В некоторых ситуациях, требуется провести довольно сложную процедуру подключения. Подобная ситуация присутствует в случае использования электрической плиты. Специалистам нашей компании часто приходится иметь дело с устройствами Bosch серии HCE 745853.

ВАЖНО: неспециалисту настоятельно не рекомендуется пытаться провести работы по присоединению в сети. Без профессионального подхода, вероятность поражения током является только одной из проблем. Неправильное соединение способно вызвать перегорание электрических цепей изделия .

Оптимальным решением считается вариант, предполагающий возможность доверить проведение работ профессионалу. Мастер нашей компании готов осуществить выезд на место и провести полный спектр мероприятий. Требуется более подробно рассмотреть, какую именно работу выполняет специалист.

В первую очередь, следует произвести осмотр задней части электрической плиты. На ней требуется найти коробку для подключения провода питания и схему подключения. Это указывается на фотографии ниже.

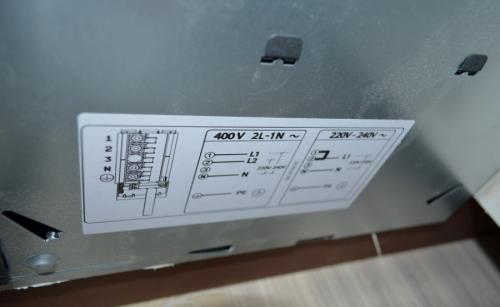

К схеме предполагается особое внимание, поскольку она демонстрирует, как именно подключать. Если такой шильдик не найден, инструкция предоставляет подобную информацию. В любом случае, мастер нашей компании прекрасно ознакомлен с тем, как производить работы.

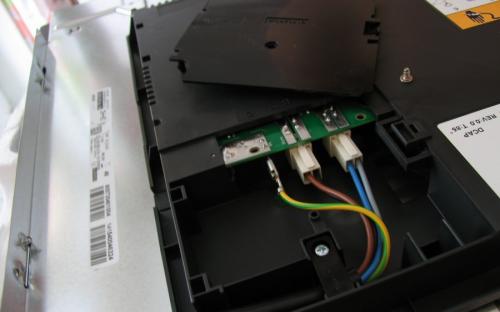

Следует открыть крышку блока присоединения кабеля и осмотреть его устройство.

Как уже было сказано, схема подключения к различным типам сетей имеется на шильдике. На корпусе. Она же представлена ниже на фотографиях. В данном случае, работы проводятся для сети 220 вольт переменного тока с одной фазой.



Когда схема имеется в распоряжении, происходит непосредственное присоединение контактов. Для решения поставленной задачи должно выполняться несколько мероприятий. Прежде всего, требуется иметь в распоряжении измерительные приборы. Вполне подойдёт тестер или мультиметр. Без них будет достаточно сложно провести какие-либо работы, а говорить о высоком качестве невозможно. Наш сотрудник реализует следующую последовательность мероприятий:

    С помощью измерительных приборов определяется, где именно провода ноля, фазы, а также земли. Желательно, использовать при этом инструкцию. Нашему специалисту она не нужна, поскольку он обладает немалым опытом.

    Клеммы с обозначениями L1, L2, L3 соединяются между собой перемычкой. Теперь, к ним можно подключить провод фазы.

    Провод нуля подключается к клеммам под номерами 4 и 5. Выполнять это необходимо после того, как они соединены перемычкой.

    К клемме под номером 6 присоединяется заземляющий провод.

    Производится установка розетки с возможностью работы при силе тока более 30 ампер. Это позволит не допустить перегорания или вышибания пробок в процессе функционирования.

Когда подобный процесс завершён, кабель должен быть подключен к розетке. Саму электроплиту необходимо отключить, поскольку должно проводиться несколько дополнительных замеров.

    Проверяется отсутствие контакта между проводами земли и фазы, что приведёт к пробою. Для этого, тестер переводится в режим проверки сопротивления на максимальной диапазоне (2 МОм у стандартных устройств). При замере должна быть получена бесконечность. Если этого не произошло и выдаёт конкретную величину, то надо искать пробой.

    Проверяется наличие короткого замыкания. В данном случае, замер происходит в режиме 10 или 100 Ом. Показатели снимаются с проводов нуля и фазы. Проверка происходит в нескольких режимах работы. При подключении данной серии электрических плит Бош должно быть получено значение от 4 до 10 Ом.

ВАЖНО: данная модель электрической плиты относится к категории сенсорных и предполагает весьма чувствительную электронику. Если провести мероприятия по подключения неправильно, есть высокая вероятность перегорания ключевых элементов .

После того, как подключение электрической плиты Bosch серии HCE 745853 выполнено и проверка КЗ/пробоя завершена, необходимо провести некоторые окончательные работы. Сюда относится прокладывание кабеля, который должен иметь минимальное число изгибов. Лучше всего, делать его короче и не допускать закручивания (возникает индуктивность). После этого, сотрудник нашего сервисного центра проводит замер уровнем. Это позволяет выставить плиту максимально ровно и без отклонений по горизонтали.

Подключение электроплиты через клеммник. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

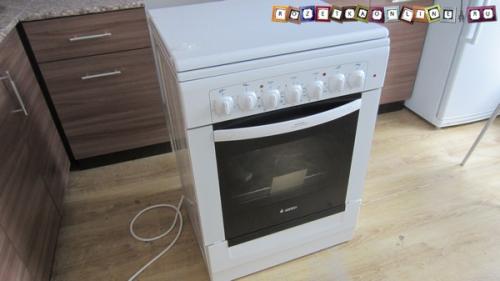

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

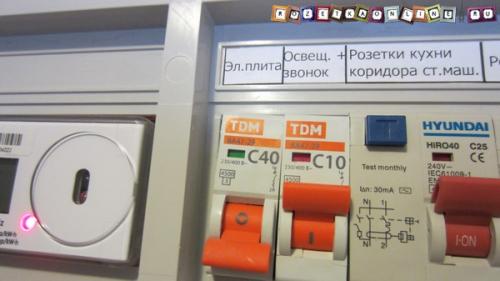

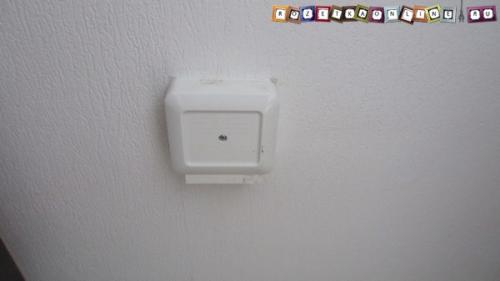

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

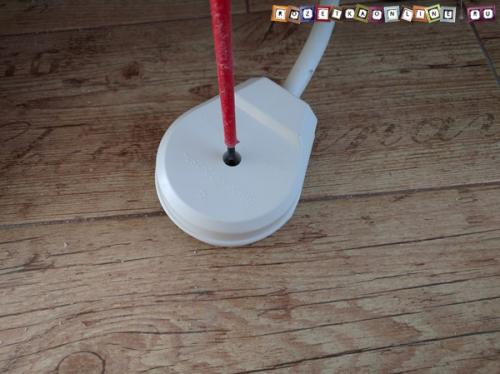

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

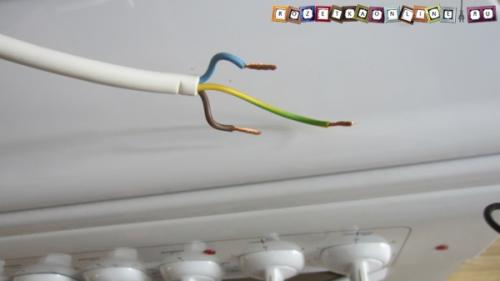

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

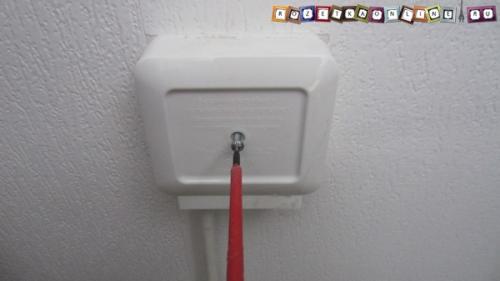

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

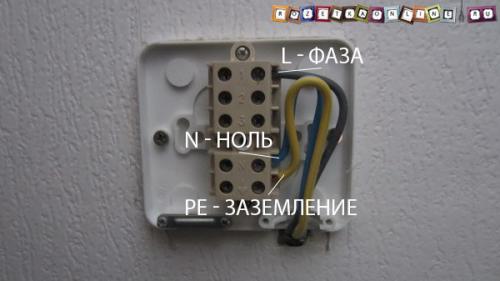

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

Источник: https://dom-na-vodah.ru/stati/shema-podklyucheniya-elektroplity-hansa-podklyuchenie-kak-eto-delaetsya

Видео плита Hansa подключение
