Расширительный бак для отопления. Устройство и принцип работы

Расширительный бак для отопления. Устройство и принцип работы

Чтобы определить, какой расширительный бак нужен для отопления, следует изучить устройство и принцип работы конструкций для закрытой отопительной системы. Исполнение подобного резервуара достаточно простое. В зависимости от модели оно может немного отличаться, при этом специфика работы остается одинаковой.
Она подразумевает разделение герметично закрытой жидкости в 2 камерах с помощью специальной эластичной перегородки. Одна часть соединяется с помощью патрубка к контуру системы и называется водяной. Вторая (воздушная) предназначается для организации оптимального давления.

Конструкцией бака предусмотрено наличие таких составляющих:

1. Корпус бака.
2. Резьбовой патрубок.
3. Ниппель или золотник.
4. Мембрана.
5. Водяная и воздушная камеры.

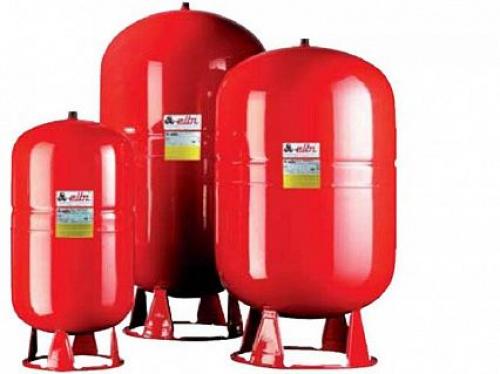

В качестве корпуса в большинстве случаев используется сборная штампованная конструкция цилиндрической формы (на рынке доступны и другие варианты).

Внутренняя поверхность стенок обладает защитным покрытием против коррозии и эмалевым слоем. Цвет корпуса красный, поскольку в магазинах предлагаются и резервуары-гидроаккумуляторы, которые отличаются синей окраской, оповещающей о невозможности работы с горячей жидкостью.

На резервуаре находится резьбовой патрубок для подключения бака к отопительному контуру. Ведущие производители поставляют в комплекте с резервуаром фитинги и накидную гайку-американку, которая упрощает процесс монтажа.

На противоположной стороне корпуса размещается ниппель или золотник, напоминающий велосипедный. С его помощью выполняется подкачка давления в воздушной камере.

Следующим важным узлом является мембрана, разделяющая внутренний объем бака на 2 отдельные части. В некоторых случаях устанавливается дополнительный мембранный бак, который задействуется при выходе из строя основной мембраны. По такому принципу необходим расширительный мембранный бак.

Источник фото: stroyaqua.com

Для изготовления этой детали используются эластичные материалы с минимальным показателем диффузии. Долгое время их роль выполнял каучук, но из-за недолговечности он потерял свою популярность. В современных устройствах принято закреплять этилен-пропиленовые или бутиловые элементы.

Роль воздушной камеры заключается в создании избыточного давления, которое опускает мембрану вниз и обеспечивает минимальный объем водяной камеры до полного заполнения.

Когда система заполняется жидкостью и включается в работу, контур нагнетает давление, а поверхность мембраны начинает изгибаться - это указывает на увеличение объема водяной камеры.

В зависимости от интенсивности нагрева, степень расширения может быть разной. Излишки теплоносителя перемещаются в водяную камеру бака, где они остывают, приобретают прежний объем, а мембрана отжимается вниз. В результате подобных действий обеспечивается оптимальный баланс давления.

В случае каких-либо сбоев, из-за которых теплоноситель не может больше расшириться, в работу вступает предохранительный клапан, стравливающий излишки и восстанавливающий равновесие.

Нередко мембрана может обладать нетрадиционной формой. Так, в продаже доступны баки баллонного типа, где она представляет собой эластичный баллон с герметично закрепленными краями.

Этот резервуар выполняет роль водяной камеры, а оставшееся пространство используется в качестве воздушной камеры с заданным давлением. В случае расширения жидкости, стенки мембраны начинают растягиваться, и она становится погожей на грушу. При этом объем камер с воздухом уменьшается, а значения давления продолжают расти.

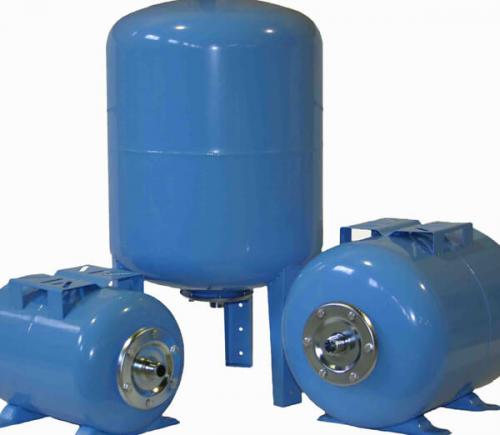

Подобные баки широко востребованы в системе водоснабжения, поскольку они просты в установке и обслуживании. Разбираясь, нужно ли заземлять расширительные бачки, следует учитывать принцип их работы, размещение и функциональные возможности (если узел закреплен возле печи, заземление обязательно).

Источник: https://idei-dizajna.ru-land.com/stati/shema-otopleniya-chastnogo-2-etazhnogo-doma-populyarnyy-variant-dvuhtrubnaya-shema

Расширительный бак для отопления 80 л. Расширительный бак для системы отопления Elbi ERCE 80, 80 л

Расширительный бак для системы отопления Elbi ERCE 80, 80 л

Онлайн-заказ

Купить расширительный бак для системы отопления Elbi ERCE 80, 80 л вы можете онлайн, заказ не обязывает Вас к покупке. Менеджеры непременно свяжутся в Вами для уточнения параметров заявки и условий доставки.

Артикул:

69547

Производители:

ELBI (Италия)

Страна изготовителя:

Италия

Ед. измерения:

за шт.

Рабочее давление, атм.:

10 атм.

Максимальная температура, °C :

100°C

Диаметр присоединения:

1"

Доставка в пределах МКАД

800 руб.

Доставка за МКАД

800 руб. + 35 руб. за каждый км

Отзывы покупателей

0 / 5 5 5 1

На основе 1 оценок покупателей

0%

0%

0%

0%

0%

Отзывы о товаре

Отзыв о товаре

Отлично

Заголовок *

Достоинства

Недостатки

Представьтесь

Нажимая кнопку «Отправить отзыв», я принимаю условия Пользовательского соглашения и даю своё согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных Политикой конфиденциальности.

Для продолжения вы должны принять условия Пользовательского соглашения

Я согласен на обработку персональных данных

Для продолжения вы должны принять соглашение на обработку персональных данных

Отправить отзыв

Похожие товары

Артикул: 69548

Расширительный бак для системы водоснабжения горизонтальный Elbi AFH 50 CE , 50 л

Производители: ELBI (Италия)

Ед. измерения: за шт.

Рабочее давление, атм.: 10 атм.

Диаметр присоединения: 1"

9114.54 руб. за шт.

Расширительный бак для отопления, как выбрать. Сложности выбора: требуемый запас

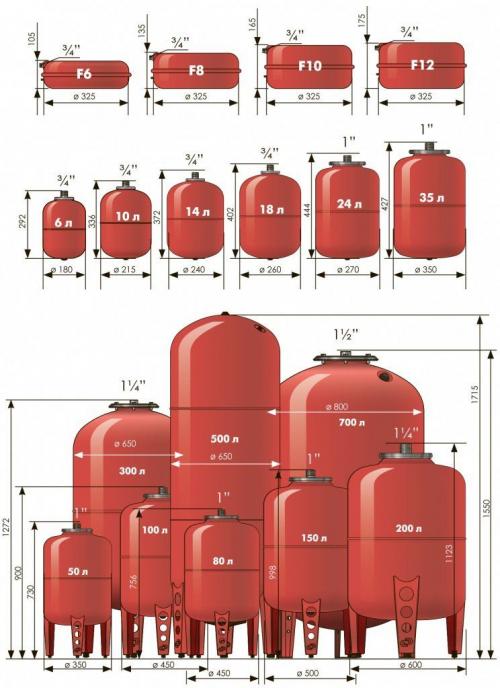

Чтобы не возникало проблем в эксплуатации и не пришлось переделывать, важно знать, как подобрать объем для расширительного бака. Необходим запас — но чрезмерно большой размер сказывается на цене и занимаемом месте. После типа и места размещения следующим по важности является размер бака. Рассчитать требуемый объем можно разными методами, отличающимися точностью и сложностью:

Получение приблизительных значений. Самый грубый метод, указывающий на ориентировочное значение. Подходит для технико-экономического обоснования. Для получения минимального значения объем теплоносителя в системе умножается на 0,08. Если для отопления используется 100 литров, значит расширительная емкость должна быть не меньше 8 л. Чтобы сделать систему с запасом прочности, объем увеличивают до достижения порога в 15% от значения в системе (умножают на 0,15). Вот как подобрать расширительный бак для домашнего водоснабжения быстро и без сложных расчетов.

Расчет с использованием специального калькулятора. Предполагает получение минимальных значений исходя из параметров системы. Можно найти на тематических сайтах или в приложениях для мобильных систем Android и MacOS. Для получения точных результатов желательно использовать несколько разных калькуляторов.

Расчет с формулами. Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров. Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.

Профессиональный расчет. Лучше всего, когда работа выполняется людьми с профильным образованием и соответствующим опытом. Инженеры-проектировщики со специальным программным обеспечением лучше всего справятся с определением необходимого объема.

Расширительный бак для отопления открытого типа. Открытые расширительные баки

Расширительный бак открытого типа для отопления имеет преимущества и недостатки. Эти устройства монтируют в верхней точке отопительной конструкции (главного стояка), как правило, в чердачных помещениях и они представляют собой емкость цилиндрической или прямоугольной формы открытого или полуоткрытого вида. Чаще всего бак выглядит как параллелепипед, сделанный из листовой стали и обязательно теплоизолированный от окружающего воздуха.В расширительные баки для отопления открытого типа на определенном уровне вваривают или другим способом прикрепляют контрольную трубу, предназначенную для слива жидкости в канализацию или на улицу в случае превышения допустимого уровня (прочитайте также: "").

Недостатки, которые имеет расширительный бак открытого типа для отопления – это, прежде всего, его открытость (контакты с атмосферным воздухом) и большие размеры. Поскольку устройство открыто или полуоткрыто, отмечается значительная испаряемость воды из системы теплоснабжения, а значит, требуется постоянный контроль над уровнем теплоносителя. В случае его недостатка следует своевременно пополнять объемы жидкости.

Наличие открытой конструкции у расширительного бака приводит к дополнительному поступлению воздуха в отопительную систему, что вызывает повышенную коррозию отдельных ее элементов. Следует отметить, что такого типа устройства сейчас можно встретить в жилых постройках, эксплуатируемых на протяжении не одного десятка лет.Чтобы смонтировать расширительный бак для отопления открытого типа и обеспечить его надежную теплоизоляцию потребуются дополнительные усилия и финансовые расходы, поскольку необходимо укрепление перекрытия и покупка материалов для утепления и прочее.

Расширительный бак для отопления своими руками. Расширительный бачок для отопления своими руками. Его функции

так работает герметичный бак

Решили сделать расширительный бачок для отопления своими руками и не знаете как? Тогда вы попали по адресу. Ниже информация об этапах и целесообразности его изготовления.

Что такое расширительный бак

Циркуляция теплоносителя в системе отопления происходит только при наличии давления. Оно может создаваться за счет силы притяжения, под собственным весом воды, или же благодаря электрическому насосу. Исходя из этого, расширительный бачок для отопления своими руками возможно собрать:

Зачем нужен расширительный бак в системе отопления? Все заключается в том, что показания манометров в системе должны быть стабильными. Это усложняется тем, что жидкость имеет свойство увеличиваться в объёме, когда ее нагревают. Ее становиться больше, процентов на пять, и такое увеличение количества теплоносителя влечет за собой сильное повышение давления. Настолько, что контур не способен выдержать таких нагрузок. Вода не поддается механическому воздействию, ее невозможно сжать, поэтому расширяясь, она способна разорвать систему. Встает вопрос о том, как погасить перепады? Для этого в схемах отопления предусматривается сосуд для компенсации перепадов давления при нагревании теплоносителя. Известный, как расширительный бак. Отопление без расширительного бака функционировать не будет.

Расширительный бачок для отопления, изготовленный своими руками – это резервуар, в который вытесняется вода из контура отопления, после того как нагревается. Это нужно для того, чтобы в контуре всегда циркулировало одинаковое количество теплоносителя.

Для чего нужен расширительный бак для отопления

• для стабилизации показаний манометра, путем компенсации расширения теплоносителя;
• для вывода воздуха из открытого контура.

Монометр

Перед тем как приступить к самостоятельному изготовлению, нужно понимать, как работает расширительный бак в системе отопления. Когда вода нагревается и ее становиться больше чем нужно, излишки удаляются из контура, на время, в бачок. А после того как вода остывает, изъятая жидкость опять поступает в контур. В герметичных резервуарах это происходит благодаря мембране, на которую действует давление воздушной камеры. В открытых резервуарах это происходит благодаря гравитации.

Таким образом, количество воды в системе всегда одинаковое, давление, соответственно тоже. Это основное предназначение этого резервуара. Помимо главного назначения расширительного бака в системе отопления, есть еще одна проблема, которую решает резервуар  открытого типа. Речь о воздушных пробках. Так как его устанавливают в самой высокой точке контура, который, в свою очередь, спроектирован под наклоном, вода выталкивает воздух вверх.

Открытая система

В открытых системах, при правильном проектировании, не должно образовываться воздушных карманов. Поэтому пузырьки воздуха обязательно найдут себе выход, который находится в пиковой точке контура. Именно там, где установлен резервуар. А устройство расширительных баков для отопления открытого типа предусматривает постоянный процесс взаимодействия жидкости и воздуха.

Работа замкнутого контура отопления невозможна без герметичного расширительного бака, а открытого – без негерметичного. Конструкция двух резервуаров абсолютно разная. Герметичные баки могут быть баллонной или плоской формы. Они разделены надвое. Одна часть удерживает в себе воздух, а во второй циркулирует жидкость. Между частями резиновая перегородка. Она может быть в форме диска, или же грушеобразной. В некоторых моделях мембрану можно менять, это разборные конструкции. Зачем расширительный бак в системе отопления менять полностью, если можно обойтись только заменой мембраны? Но это не всегда возможно, так как есть неразборные модели, которые меняются целиком.

Важные параметры:

• объём резервуара для воды;
• количество атмосфер в отсеке с воздухом.

Металлический расширительный бак в открытой системе отопления частного дома – это в большинстве своем прямоугольный сосуд, состоящий из четырех стенок и дна, в котором есть отверстие. Могут быть с крышкой, защищающей теплоноситель от загрязнений. Главное требование, предъявляемое этому виду отопительного оборудования – это достаточный размер, чтобы вместить вытесненный теплоноситель из контура при нагревании.

Расширительный бак для отопления куда ставить. Монтаж и установка расширительного бака в системе отопления своими руками

Установка расширительного бачка в системе отопления выполняется с учетом некоторых моментов:

• монтаж устройства допускается в помещении, где температура не падает ниже нуля;
• следует обеспечить легкий доступ к воздушному клапану, чтобы при необходимости регулировать давление в воздушной части бака;
• когда завершена установка устройства, должен иметься доступ к запорной аппаратуре, крану для слива и шильдику;
• нельзя допускать приложения статической нагрузки к мембранному баку (давления от труб и других приборов);
• если редуктор расположить после водомера, такая мера позволит поддерживать постоянное начальное давление в мембранном баке.

  Когда срабатывает предохранительный клапан, давление не должно превысить уровень максимально допустимого рабочего давления в баке (прочитайте: «Предохранительный клапан на отопление — какие бывают, как правильно использовать»);

• крепление расширительного бака для отопления производится таким образом, чтобы предохранительный клапан находился до проточной арматуры по ходу движения теплоносителя.

Схема отопления с расширительным баком всегда предусматривает, что его монтаж производится только со стороны, откуда осуществляется подача холодной воды к нагревательному котлу.

Установка устройства на выходе запрещается.

Многие владельцы недвижимости стараются выполнить многие работы по обустройству системы теплоснабжения самостоятельно, в том числе смонтировать расширительный бак своими руками.

На первый взгляд кажется, что проблем с подобной работой не возникнет, но в действительности она имеет определенные сложности, о чем хорошо известно специалистам.

Самые распространенные ошибки, допускаемые при монтаже расширительного бака в отопительной сети, происходят по ряду причин:

• отсутствие полного комплекта необходимых инструментов или их плохое качество.

  При выполнении работы часто пользуются ключами — универсальным (газовым) и разводным.

  В дополнение к ним также требуется специальный ключ, необходимый при монтаже металлопластикового трубопровода, и ступенчатый ключ для разъемных соединений;

• применение для уплотнения материалов, которые не предназначаются для данных целей. Например, вместо качественного герметика, используют дешевую продукцию для окон из поливинилхлорида, которая предназначается для другого температурного режима.

  Первое время после применения соединения выглядят привлекательно, но после ввода в эксплуатацию отопительной конструкции этот вид герметика не выдерживает нагрузку и высокие рабочие температуры.
