Схема естественной вентиляции гаража. Погреб и смотровая яма

Схема естественной вентиляции гаража. Погреб и смотровая яма

Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.

Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх

Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.

Для эффективного вентилирования подвала следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков — с севера.

Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.

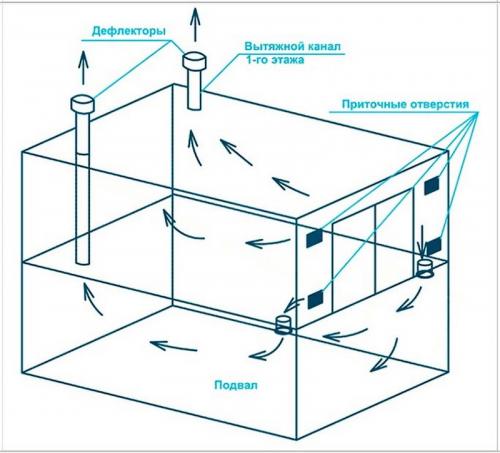

Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы

Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.

Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата.

Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.

Схема естественного вентилирования гаража со смотровой ямой: стрелками «а» обозначено движение потоков воздуха, «б» — расположение вентиляционных щелей для смотровой ямы

Смотровая яма — небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.

Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.

Правила и варианты устройства вентиляции в гараже для самостоятельных мастеров изложены в следующей статье .

Вентиляция неотапливаемого гаража. Нужна ли вентиляция в отапливаемом или неотапливаемом гараже зимой

Вентиляция гаража зимой является предметом споров. На практике показано, что неправильная циркуляция воздуха приводит не только к плесени, но и порче самого автомобиля. Изучив эту статью, вы сможете разобраться, нужна ли вентиляция или нет.

Особенности вентиляции в зимний период

Летом вентиляция часто происходит естественным путем. Достаточно открыть дверь минут на 15 и большая часть влаги уходит. Зимой ситуация обстоит немного по другому. Во многом потребность в вентиляции зависит от того, отоплен гараж или нет.

В отапливаемом гараже

Вентиляция в гараже зимой необходима, если гараж отапливается. Особенно это касается печного твердотопливного, газового отопления и буржуек типа «бубафоня». Любые не электрические обогреватели сжигают много кислорода.

Когда автомобиль заезжает в теплый гараж, снег и наледь начинают таять от температуры. Помещение сразу заполняется водяным паром, который резко поднимает влажность. Во влажных, теплых средах без отопления заводится плесень, вывести которую потом будет сложно.

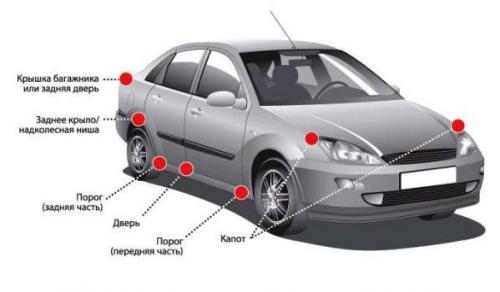

Также влажность ускорит процесс коррозии автомобиля. Чтобы этого избежать, воздух должен полностью заменяться 6-10 раз в час. В противном случае коррозии не избежать.

В неотапливаемом гараже

СНиПом была установлена комфортная температура для автомобиля в +5 градусов. При этом зимой наледь и снег испаряются, а влажность не повышается. Кстати, этот документ допускает и вообще отсутствие какого-либо отопления.

Плесень в таких условиях не образовывается в принципе, а влажность более-менее стабильна. Здесь будет достаточно обычной приточно-вытяжной системы, чтобы воздух периодически обновлялся. В рекомендациям ОНТП, для 1 автомобиля достаточно воздухообмена в 150 кубометр/ч.

Если температура ниже нуля, имеет смысл закрывать вентиляцию в гараже на всю зиму. В таком случае не будет происходить коррозии и образования плесени.

Вентиляция в подвале и погребе гаража

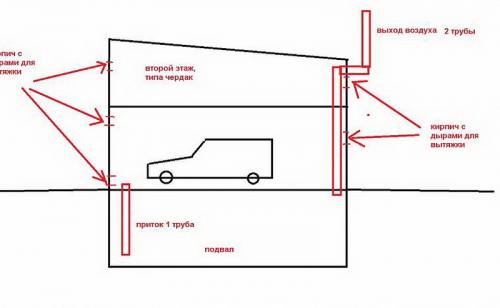

Зачастую вентиляцию верхнего и нижнего сектора гаража объединяют. В этом случае трубы просто выводятся внутрь помещения. Некоторые оставляют эти части вовсе без вентиляции.

В подвал должна идти отдельная труба и выходить на улицу через крышу. Так получится создать нормальный воздухообмен. Но даже хорошая вентиляция в погребе не решит проблему с влажность. Для этого стоит там поставить ведро с солью, рисом или стакан с тормозной житкостью.

Типы вентиляции

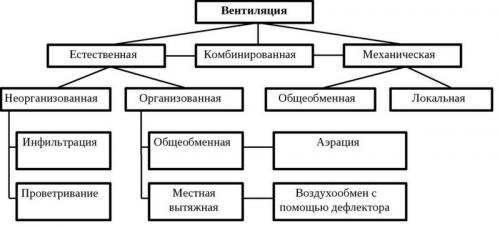

Перед тем, как сделать вентиляцию в гараже, стоит изучить ее типы – всего их 3.

Естественная вентиляция в гараже

Простой, дешевый, но вполне эффективный тип. Он использует физические качества воздуха, поэтому даже электрическая вытяжка в гараже не понадобится. Необходимо только 2 отверстия, через которые и будут циркулировать воздушные массы.

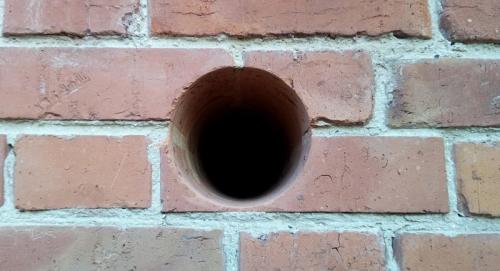

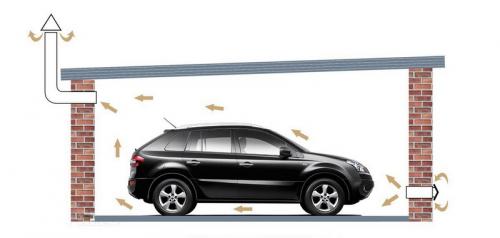

Основано естественное проветривание на балансе между грязным теплым и чистый холодным воздухом. Поэтому в минимальной форме понадобится только 2 отверстия. Нагретый воздух с загрязнениями удаляется через верхний канал, а через них поступает свежий холодный.

Немного усовершенствовать систему можно, если построить ее по этой схеме. Здесь через вент.отверстия, сделанные на тыльной стене, воздух будет поступать. Через трубы он выходит наружу. Кстати, в этом случае необходимо закрывать погреб, яму и подвал гаража зимой.

Преимущества:

1. Это дешево. Понадобятся только канализационные трубы большого сечения.
2. Минимум работы. Нужно сделать отверстия для труб.
3. Автономность. От электричества система не зависит.

Недостатки:

1. Летом, когда температура в гараже сравнится с уличной, эффективность упадет.
2. Канализационные трубы не будут отапливаться, и их придется чистить.
3. Не избежать сквозняков.
4. Придется часто чистить. В закрытом или даже засоренном трубопроводе исчезает тяга.

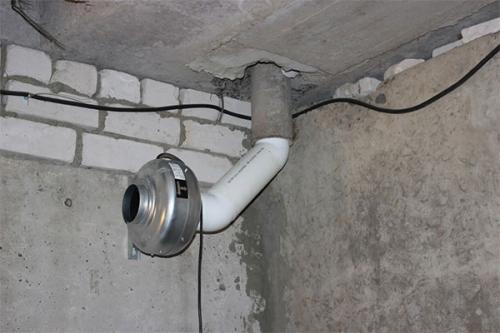

Механическая вентиляция

Также называется принудительной. Эта технология сложнее, но зато работает вне зависимости от температуры и погоды. Кроме труб для нее понадобится:

1. Воздушный фильтр.
2. Канальный или осевой вентилятор.
3. Канальный нагреватель.ю

Работает система просто:

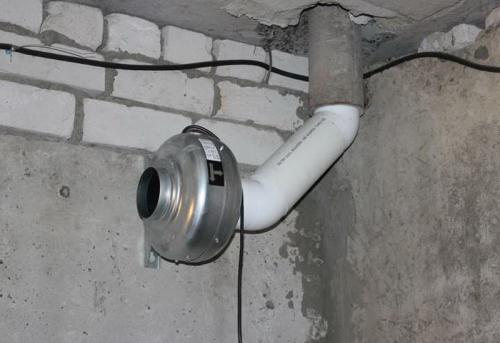

1. В воздушный канал устанавливается вентилятор. Он будет принудительно выгонять загрязнения из гаража.
2. Воздух с улицы сначала будет попадать в фильтр, а затем и в нагреватель. Только после он попадает в гараж.

Удобно, что канальный нагреватель дополнительно отапливает помещение. В принципе, небольшие гаражи с ним не нуждаются в печи или конвекторе. К тому же, не придется постоянно открывать и закрывать подвал, так как туда трубу также можно провести.

Минусы у такого типа также есть:

1. Зависимость от электричества. Без него обмена воздухообмена не будет вовсе, поэтому в кооперативах с нестабильной подачей она мало подходит.
2. Расходы на электричество. Хоть и не значительные. Даже мощный нагреватель с вентилятором будут потреблять не более 700 ватт.
3. Сложный монтаж.

Как увеличить тягу вентиляции в гараже. Естественная вентиляция

Простейший способ устройства вентиляции в кирпичном гараже — образование в кирпичной кладке вентиляционных каналов сечением 260х130 мм (в один кирпич). Можно воспользоваться пустотелыми блоками или кирпичами, уложив их в кладку боковых стен гаражной постройки. Такие вентиляционные проёмы выполняются сверху и снизу в каждом углу по бокам гаража, предотвратить проникновение в гараж птиц и грызунов помогут металлические сетки или решётки, которыми перекрывают вентиляционные проёмы. Какая-то вентиляция при этом достигается, вот только насколько она эффективна — судить об этом сложно.

Классическое построение заключается в установке двух труб — первой в одном углу, второй в противоположном. Естественный воздухообмен возможен только при потоке воздуха снизу вверх, поэтому первую трубу следует расположить в горизонтальном положении, в 150–300 мм от уровня пола, входное отверстие вытяжной трубы должно быть практически на уровне потолка. Диаметр вентиляционных труб определяется, исходя из общей внутренней площади гаража: на один м2 площади — 15 мм диаметра трубы. Материал для создания вентиляционных труб может быть любым — доска, пластик, кирпич, кровельное железо, популярны готовые воздуховоды, выполненные из алюминиевой фольги. От попадания в поднятую над уровнем гаражной кровли на 500 мм вытяжную трубу дождевых потоков на её торце крепится конический, цилиндрический, пирамидальный колпак. Для быстрого перекрытия вытяжного канала при появлении обратной тяги (опрокидывании тяги) его требуется оснастить заслонкой, которой можно полностью перекрыть сечение трубы.

Самая простая вентиляция в гараже. Вентиляция в гараже – это важно!

Гараж не является жилым пространством. Тем не менее в хорошей вентиляции нуждается так же, как и жилье человека. Приведем несколько подтверждений этому:

• Ни для кого не новость, что внутри гаражного помещения постоянно скапливается конденсат, воздух наполнен застоявшейся сыростью. Это отрицательно сказывается на всем: самочувствии человека, металлических конструкциях строения, состоянии автомобиля (коррозия).
• Хранение химических веществ, необходимых для ухода за авто, приводит к скоплению токсичных паров. К этому добавляются выхлопные газы от работы двигателя. Все вместе значительно загрязняет воздух гаража.
• Также пары горючих веществ, химикатов, топлива в определенной концентрации взрывоопасны.

Организация правильного вентилирования гаража поможет справиться с перечисленными моментами. Ее задачами при этом являются:

• нормализация уровня влажности (хорошо проветриваемое помещение впредь не будет сырым, застоявшийся воздух сменится на свежий);
• предотвращение образования плесени на стенах, в яме.
• удаление воздуха, содержащего пары топлива, токсические вещества;
• выведение лишней влаги, попадающей вместе с транспортом;
• просушивание кузова, наружных узлов автомобиля;
• просушка смотровой ямы.

Необходимость проветривания приводит к вопросу о том, как правильно сделать вентиляцию в гараже. Возможны несколько вариантов того, как наладить смену воздушных масс в этом небольшом строении: естественный, принудительный, комбинированный. Рассмотрим каждый из них.

Вентиляция в гараже своими руками. Естественный воздухообмен

Прежде чем приступить к работе, необходимо рассчитать диаметр отверстия канала, о чём уже говорилось ранее, однако в данном случае мы будем использовать иной метод. В этой ситуации на один квадратный метр площади помещения приходится полтора сантиметра сечения воздушного канала. Рассмотрим наглядный пример, где используем гараж, площадь которого 20 квадратных метров. Данное значение необходимо умножить на 1,5 сантиметров, где мы получим значение в 30 см. Именно таким должно получиться сечение отверстия канала.

Затем необходимо проделать в стенах специальные отверстия, учитывая, чтобы трубы могли спокойно в них заходить. Таким образом постепенно осуществляется монтаж естественной вентиляционной системы. Для создания отверстий используют перфоратор, с помощью которого пробиваются дыры в потолке. Отступ должен составлять не более 20 см. Если стены изготовлены из пеноблоков, то в процессе данной работы у вас не возникнет никаких трудностей.

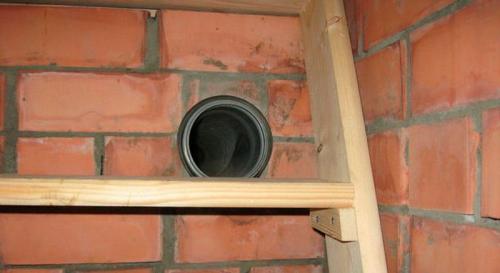

В полученное отверстие необходимо вставить пластиковые либо другие трубы. Если для создания вентиляции используется железо, то отверстия в данном случае просто высверливаются.

Чтобы создать приток воздушных масс, отверстия проделывают и в стенах помещения. Их диаметр должен быть оптимальным для того, чтобы установить в проеме трубы. Это будет нашей приточной системой, через которую свежий воздух будет попадать в помещение. Таким же образом потом должна выполняться вытяжная канальная система. Необходимо будет пробить отверстие в противоположной стене, однако расположить его нужно максимально близко к крыше.

Для этого используются одинаковые инструменты. Трубы должны быть выведены на крышу. В результате у вас обустраивается естественная вентиляционная система в гараже.

Обратите внимание, что чем выше будет расположена вытяжная система, тем лучше, однако лучше всего придерживаться оптимальных вариантов. Считается, что отвод, который возводится над крышей, должен иметь длину в полметра

Только в этом случае вытяжная система будет считаться правильной. Образовавшиеся щели между трубами и камеры необходимо заделать с помощью герметика.

Источник: https://detali-interera.ru-land.com/novosti/shema-estestvennoy-ventilyacii-v-garazhe-estestvennyy-vozduhoobmen

Естественная вентиляция гаража. Для чего вообще нужна вентиляция гаража

Уверенность, а скорее, даже заблуждение многих автовладельцев в том, что в проветривании данное помещение не нуждается, запросто опровергают последствия неимения такого рода системы.

• В помещении образуется токсичная среда, способная отрицательно повлиять на здоровье владельца. Если вентиляционной системы не будет, то в гараже сформируется атмосфера, провоцирующая вялое состояние, мигрени или даже интоксикацию. Даже если вы не будете ощущать испарения от сжигания топлива, то есть концентрация их будет незначительной, в дальнейшем токсины будут накапливаться и обязательно дадут о себе знать.
• Сырость разрушающе воздействует на металлические элементы транспортного средства, а также на электронное оборудование. Более того, избыток влаги может навредить не только автомобилю, но и стенам, опорам из дерева и иным конструктивным элементам (на их поверхностях появится грибок).

Если вы оборудуете даже самую простую вентиляционную систему, то сумеете предотвратить все эти негативные последствия. Тем более что в соответствии со СНиПом 21-02-99 все постройки хозяйственного назначения обязательно должны оснащаться такими коммуникационными системами наравне с жилыми помещениями.

Обратите внимание! Вне зависимости от того, насколько сложна в плане конструкции и техники система вентиляции, она должна присутствовать как в отапливаемом, так и в холодном гараже. По нормативам воздух снаружи должен поступать внутрь в объемах не менее 180-ти кубов в час, в то время как температурный показатель внутри данной пристройки должна составлять +5 градусов.

Если же ознакомиться с европейскими требованиями, то в соответствии с ними периодичность полного воздухообмена в гараже должна составлять не менее 6-10 раз за день. Также заметим, что вентиляцию, способную обдувать автомобиль и обеспечивать воздухообмен, необходимо устанавливать как в традиционные одноэтажные, так и в двухэтажные гаражные пристройки. Во втором случае речь идет об объектах с мастерской, расположенной сверху. Еще сюда относятся гаражи с смотровыми ямами. Словом, все помещения, находящиеся в гараже, должны проветриваться одинаково хорошо.

Помимо того, в обязательном порядке должна присутствовать автономная вентиляция погреба (при наличии такового), ведь если погреб изолирован, то циркуляция воздушных масс в нем не будет достаточной, чтобы устранять избыток влажности и сопутствующие ароматы.
