Схема вентиляции погреба в гараже. Организуем вентиляцию гаражного погреба

Схема вентиляции погреба в гараже. Организуем вентиляцию гаражного погреба

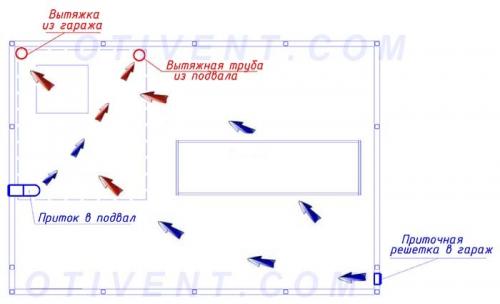

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком. Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов.

Рекомендация. Прокладывайте в погреб обособленные вентканалы, не связанные с другими помещениями.

Как правильно делается вытяжка из подвала в гараже:

1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух

Совет. Транзитный участок вертикальной трубы, пересекающий гаражное помещение, обязательно утеплите. Иначе нагретый и влажный подвальный воздух станет выделять конденсат от соприкосновения с холодными стенками. Вы не достигнете желаемого результата – удаляемая влага стечет водой обратно в хранилище.

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

• пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
• сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Вентиляция в гараже без погреба. Принудительная вентиляция

Если вам надо решить, как правильно сделать вытяжку в подвале гаража, чтобы не было сырости, то уже описанную систему следует снабдить приточным и вытяжным вентилятором. Они бывают разных видов:

• Канальные – устанавливаются на вентиляционных каналах.
• Центробежные и осевые – монтируются в проёмах в стене.

Канальные вентиляторы легко монтируются в систему за счёт совпадения установочного диаметра с диаметром трубы Источник cdn.fotosklad.ru

Эти механизмы можно подобрать по мощности и объёму воздухообмена, многие из них оснащаются таймером и регулятором скорости.

Совет! Выбирайте вентиляторы во влагозащищённом корпусе и обязательно изолируйте электропроводку от влияния влаги.

Такая система обойдётся намного дороже за счёт стоимости оборудования и его монтажа, а также за счёт постоянных затрат на оплату электроэнергии. Кроме того, выключенные вентиляторы, особенно оснащённые обратным клапаном, создают преграду для естественного потока воздуха.

Но она имеет и множество преимуществ, особенно если требуется решить такую сложную задачу, как правильно сделать вентиляцию в подвале большого размера со сложными условиями эксплуатации:

• Система будет выводить влажный и загрязнённый химическими веществами воздух наружу независимо от температуры на улице.
• Кратность воздухообмена можно задать, установив вентиляторы с нужными параметрами в зависимости от потребностей конкретного помещения.
• В погребе нормализуется микроклимат, благодаря чему в нем не появляется грибок, а продукты долго сохраняют свежесть.

Принудительную систему вентиляции можно полностью автоматизировать, оснастив датчиками влажности и температуры. Как это сделать, рассказано в видеоролике:

Смешанный тип вентилирования

Оптимальным вариантом, как правильно сделать вытяжку в гараже, чтобы не было сырости, подходящим для большинства таких строений, станет комбинированный способ вентиляции. Когда приток воздуха происходит естественным путём, а вытягивается он принудительно.

Для этого вентилятор устанавливают только в вытяжную трубу. За счёт создаваемой им тяги свежий воздух через приточную трубу поступает внутрь овощехранилища гораздо активнее.

Смонтировать такую систему не намного сложнее, чем с естественным воздухообменом, а при наличии таймера и другой автоматики можно успешно регулировать циркуляцию и удаление застоявшихся воздушных масс. Но потратиться на оборудование и электроэнергию все же придётся.

Установленный на вытяжку канальный вентилятор Источник tvoygarazh.ru

Нюансы монтажа

Обеспечить приток воздуха с улицы не всегда возможно, например, в боксе кооперативного гаража или встроенного в дом. В таких случаях верхний конец приточной трубы выводят прямо в гараж недалеко от ворот, а в них устанавливают вентиляционные решётки.

Совет! Решётки следует размещать на удалении от внутренних замков и задвижек ворот, чтобы избежать взлома гаража через них.

Схема естественной вентиляции без выхода приточной трубы на улицу Источник 1poclimaty.ru

С чего начинается вентиляция в каркасном доме: планирование, схемы устройства, основные этапы монтажа

Перед тем как сделать отдушину в погребе, необходимо определиться с диаметром труб, что особенно важно при устройстве естественной вентиляции. Проще всего посчитать его по формуле, согласно которой площадь сечения трубы должна быть равна 26 см2 на каждый квадратный метр помещения.

Например, если площадь погреба 5 м2, то сечение должно быть 130 см2. Используя формулу площади круга, находим диаметр: 12 см. Если труб нужного сечения не найти, берут изделия большего диаметра.

В таких не требовательных к эстетике помещениях, как подвалы, погреба и гаражи, можно монтировать любые трубы – асбестоцементные, канализационные, специальные вентиляционные каналы. Последние имеют на внутренней поверхности антистатический слой, не позволяющий пыли оседать на стенках и постепенно сужать рабочий просвет канала. Но и стоят они недёшево.

Источник: https://dom-na-vodah.ru/stati/ventilyaciya-v-pogrebe-garazha-shema-pogreb-v-garazhe-ventilyaciya

Вентиляция погреба в гараже зимой. Вентиляция погреба зимой

Особенность погреба заключается в том, что внутри него сохраняется положительная температура воздуха, которая не опускается ниже +3⁰ С даже зимой. При этом необходимо поддерживать оптимальный температурно-влажностный баланс для долгого хранения собранного урожая.

Закрывать ли вентиляцию погреба зимой? Только при сильном похолодании и на короткий срок. Зимой вентилирование погреба должно быть обязательно. Без проветривания внутри быстро появится сырость. Осевшая на овощах влага будет способствовать их загниванию, урожай пропадет. Кроме того, образуется плесень, грибок и в следующий сезон без специальной обработки погреба собранный урожай храниться не будет.

При сооружении вентиляции необходимо предусмотреть заслонки вентканалов. При наступлении морозов ими перекрывается часть трубы для снижения притока холодного воздуха. Вытяжная труба также прикрывается для снижения тяги. Полностью закрывать вентиляцию нужно только в особенно холодное время. Когда наступает потепление проветривание необходимо обязательно возобновлять.

Чтобы убрать излишнюю сырость внутри погреба при закрытых вентканалах можно поставить емкость с гигроскопичным веществом, например, песком, негашеной известью, опилками и т.д. Они впитают в себя часть влаги, конденсат не будет оседать в большом количестве на поверхностях сооружения. Также можно воспользоваться обогревательным оборудованием для непродолжительной просушки помещения и дополнительного обогрева в зимний период.

Кроме того, следует помнить, что внутри вытяжной трубы погреба может образовываться иней, затрудняя отток влажного воздуха. Вытяжку необходимо периодически осматривать, при необходимости очищать. Если вытяжная вентиляция в погреб утеплена, иней не будет образовываться, но возникнет много конденсата. Это нужно предусмотреть, заранее установив емкость для сбора конденсата, своевременно освобождая ее от жидкости.

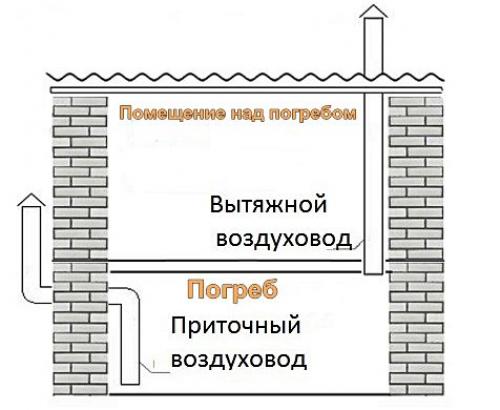

Вентиляция в погребе. Строение вытяжной системы

Вытяжная труба — используется для очищения воздушных масс внутри помещения. Подходящее место для монтажа — в одном из углов погреба. Важно учесть, что нижняя часть воздуховода должна быть установлена в самой верхней части комнаты. В помещении вентиляционный проход должен быть вертикальным. В местах выведения должен быть выступ над коньковой частью примерно на 50 см или больше.

Для уменьшения конденсатных масс, которые будут образовываться внутри трубы, требует провести утепление воздуховода. Процедура утепления не занимает много времени и не требует специальных навыков. Для работы потребуются одна труба чуть большего диаметра и минеральная вата или другой утеплитель. Одна труба размещается внутри второй, а полое пространство заполнятся утеплителем.

Способы установки:

1. Простая схема вентиляции погреба — сквозным методом: труба проходит сквозь пол, поднимается по углу стены и выводится через потолок и крышу;
2. Более сложная — через стену, когда нижняя часть вытяжной трубы располагается горизонтально и поднимается вверх уже на поверхности. Подходит эта схема также для надземного насыпного строения .

Приточная труба обеспечивает помещение погреба свежим воздухом. Обычно труба устанавливается в углу напротив воздуховода вытяжного типа. Высота нахождения открытого конца трубы от уровня пола составляет 40-50 см. Далее она проходит через участки перекрытий и также приподнимается на 25-30 сантиметров от пола.

вентиляция в погребе схема 3

Приточный воздуховод должен устанавливаться таким образом, чтобы ее нижний срез не доходил до уровня пола примерно на 45-50 см. Приблизительно такое же расстояние должно быть между верхним срезом и уровнем земли.

Важно учесть, что верхний срез обязательно накрыть защитной решеткой. Это поможет защитить продуктовые запасы от грызунов, мышей, крыс и прочих незваных гостей. Можно использовать металлическую сетку.

Воздух передвигается по вентиляционным каналам из-за разности в удельной массе теплых и холодных воздушных масс.
Если перепад температуры будет слишком разительным, внутри помещения образуются сквозняки.

В другом случае, наоборот — воздух будет застаиваться. Чтобы урегулировать движение воздушных масс используются задвижки. Их устанавливают на обеих трубах — как вытяжной, так и приточной.

Преимущества естественной вентиляции:

• небольшая стоимость — вентиляция погреба своими руками не требует значительных финансовых затрат;
• экономия электроэнергии;
• возможность самостоятельного монтажа;
• нет необходимости постоянного контроля, обычно требуется только в зимнее время при резком похолодании;
• сочетаемость с другими вентиляционными системами, или системами кондиционирования воздуха, которые могут быть установлены в доме, при необходимости можно дополнительно установить принудительную вентиляцию для погреба.

По окончанию монтажа очень важно проверить работоспособность системы. Чтобы проверить правильность работы вентиляционной системы подойдет обычный бумажный лист, который следует приложить к отверстию вентиляции.

Проверяется очень просто: если лист колеблется под потоками воздуха, значит вентиляция в погребе своими руками установлена правильно. Таким же образом проверяется работоспособность системы воздуховода в погребе с одной трубой.

Вентиляция в гараже с погребом и ямой. Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов.
Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

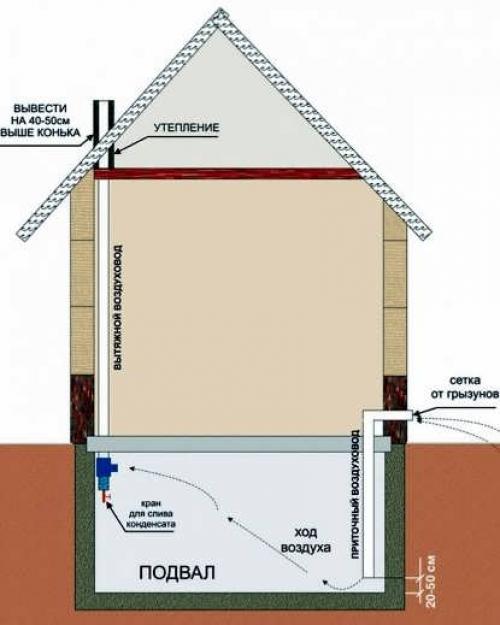

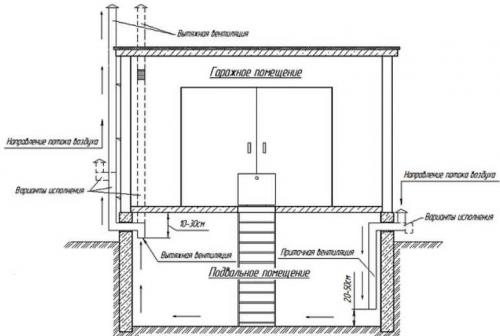

Правильная вентиляция гаража с подвалом. Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома .

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов , которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.
