Толщина межкомнатных стен. Виды перегородок с каркасом

Толщина межкомнатных стен. Виды перегородок с каркасом

Подобные представители – это установки с использованием профиля – металлического или деревянного, обшитые гипсокартонными листами. Они могут быть заполнены специальным материалом для придания модели шумоизоляции и утепления . Для этого используются ГКЛ различного качества:

• обычные;
• водостойкие;
• огнестойкие.

Наиболее популярен гипсокартон толщиной 1,2 см. Следом за монтажом идёт финишная отделка любым выбранным способом: покраска, обои, плитка, облицовка кафелем и другое.

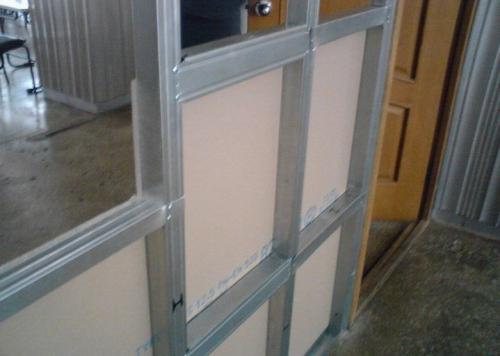

Перегородка из влагостойкого гипсокартона

Основываясь на классификации немецкой компании Кнауф, которая производит качественные материалы, можно выделить следующие типы перегородок:

• С 111 – вес 1м³ 28 кг, высота до 8 м – модель из одинарного каркаса с применением стального профиля и влагостойкого гипсокартона в один слой. Может иметь толщину от 7,5 см до 15 см. Заполняется минеральной ватой, используется как ограждение внутри помещения, где малая звукоизоляция и огнеупорность.Минимальная толщина перегородки обуславливается шириной профиля и ГКЛ.
• С 112 имеет массу 1м³ до 53 кг, высоту до 9 м. Каркас из металлопрофиля в один слой, покрытие гипсокартонными листами двухслойное, наполненное минеральной ватой. Может добавлять к толщине ещё 2,5 см.Характеристики звукоизоляции более высокие, огнестойкость значительная. Используется в процессе перепланировки и при капстроительстве;
• С 113 может иметь высоту до 9,5 м и массу 1м³ до 78 кг. Имеет возможность формировать толщину до 17, 5 см. Стальной каркас, обшитый водостойким гипсокартоном в 3 слоя и заполненный минеральной ватой, которая сохраняет тепло. Обладает отличной звукоизоляцией;
• С 115.1 располагает высотой до 6, 5 м, массой 1м³ до 57 кг. Оснащена вдвое каркасом из металла и двумя слоями ГКЛ. Огнестойка, имеет отличные звукоизоляционные характеристики. Величина толщины перегородки обусловлена шириной профиля. Применяется во время ремонтных работ и в только что построенных помещениях;
• С 115.2 имеет высоту до 9 м, вес 1м³ до 69 кг. Обладает двухслойным каркасом и обшивкой гипсокартоном вдвое. Каркас разделён пластом, в связи с этим происходит увеличение прочности перегородки. Внутри заполняется минватой, задерживает шумы, хорошо держит тепло. Располагает толщиной до 20 см;
• С 116 может иметь высоту до 6, 5 м и массу 1м³ до 61 кг, толщину до 22 -25 см. Двойные каркасы и ГКЛ, в перегородку можно размещать предметы коммуникации, электропроводку. Великолепная огнестойкость и звукоизоляция;
• С 118 обладает высотой до 9 м, массу 1 м³ 96 кг. Каркас одинарный, обшивка ГКЛ трёхслойная, между листами вставлены оцинкованные пластины в 0,5 мм. Конструкция очень прочна, может защитить от проникновения в жилище;
• С 121 бывает высотой до 3,1 м, вес 1м³ составляет 32 кг. Здесь каркас деревянный с влажностью 12%, обшитый в один слой гипсокартоном. Толщина перегородки обуславливается шириной брусьев и ГКЛ, и может составлять 8,5 см;
• С 122 имеет высоту до 3,1 м и массу 1м³ до 57 кг. Обладает в два слоя отделкой гипсокартоном, помещённом на деревянный каркас. Внутрь добавлено минеральное волокно, которое обеспечивает высокую звукоизоляцию и сохранение тепла. Толщина перегородки достигает до 10 см.

Толщина межкомнатных стен в панельном доме. Толщина стен в панельном доме между квартирами

Во второй половине прошлого века проводилась политика массовой застройки городов панельными зданиями. Панели формировали фасады домов и являлись несущими стенами внутри строений.

Толщина стен в панельных домах является основным фактором, определяющим несущие стены и перегородки. В наше время проблема перепланировки квартир в таких домах не потеряла своей актуальности.

Снос внутренних ограждений в квартирах панельных домов позволяет хозяевам жилищ изменить планировку жилой площади в сторону уменьшения количества маленьких «комнатушек» и получения более просторной комнаты.

Для чего нужно знать толщину стен в панельном доме

Несущее ограждение подвергается основной нагрузке от вышерасположенных конструкций дома. Перегородка кроме своего веса никакого воздействия на перекрытия этажа не оказывает.

На упрощённой схеме можно увидеть, как расположены ограждения из панелей:

Чтобы приступить к сносу определённой стены, необходимо знать о том, что данное ограждение не является несущим. Главным показателем назначения ограждения является толщина стен панельных домов.

При перепланировке помещений надо знать, что внутренние несущие стены в панельных домах делают толщиной от 140 до 200 мм. Самый минимальный поперечный размер стенки может быть 120 мм.

Внутренние ограждения, которые не подвержены воздействию от веса вышерасположенных конструкций, называют перегородками.

Толщина межкомнатных стен из гипсокартона. Самостоятельный расчет толщины перегородок из гипсокартона

В течение довольно долгого времени для разделения пространства помещений используются перегородки из гипсокартона. Они имеют преимущества перед кирпичными или деревянными аналогами по причине своей легкости, быстрого монтажа и хороших звукоизоляционных свойств. Толщина перегородки из гипсокартона зависит как от замыслов дизайнера, так и от условий эксплуатации, требуемого уровня шумоизоляции и предполагаемой нагрузки.

Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев. Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом. Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.

Гипсокартон, применяемый в конструкции перегородок, может быть, как обычным, марки ГКЛ, так и водостойким (ГКЛВ) или огнеупорным (ГКЛО). Практическое применение, чаще всего, имеет материал в виде листов шириной 12,5 мм. Независимо от их вида и размера, поверхность может быть отделана любым способом: покрашена, облицована плиткой, оклеена обоями и т. д.

Определение толщины гипсокартонной перегородки

Помня о том, что толщина конструкции зависит от ширины каркасного профиля и количества слоев гипсокартона, который используется в качестве обшивки, можно сделать вывод: по мере их добавления повышается общая жесткость конструкции. Перед тем как рассчитывать параметры перегородки, нужно определиться с ее функциональным назначением.

Декоративные конструкции, не имеющие несущего назначения, выполняются из более узкого профиля и имеют однослойное покрытие. Необходимость прокладки дополнительных коммуникаций (труб, проводки) также должна учитываться при определении требуемых размеров. По толщине перегородки из гипсокартона делятся на три основных категории:

1. Перегородки 75–150 мм. Наиболее тонкими являются конструкции типа С111 с шириной профиля 50 мм и толщиной гипсокартонных листов в 12,5 мм. Двухслойная обшивка С112 добавляет еще 25 мм.
2. 150–175 мм. Тип С113 оборудован каркасом из профиля ПН-100, а его двухстороннее трехслойное покрытие формирует общую толщину 175 мм.
3. 175–250 мм. Двойной каркас перегородок С115 и С116, при использовании профиля ПН-75 и ПН-100, обеспечивает общую ширину конструкции в 200 и 250 мм.

Соответственно, использование профиля шириной 75 мм (ПН-75) или 100 мм (ПН-100) увеличивает как толщину конструкции, так и требуемый слой изоляции. Стандартная ширина деревянного бруса, из которого изготовлены каркасы некоторых типов, составляет 80 мм. Минимальная толщина таких перегородок зависит от количества слоев обшивки и составляет 85 мм (однослойная С121) и 100 мм (двухслойная С122).

Завершая обзор, необходимо отметить, что их классификация специалистами компании KNAUF, является базовой и основополагающей. У вас есть какие-либо рекомендации, по проектированию подобных конструкций, основанные на личном опыте? Вы хотите задать вопросы по теме планирования и монтажа перегородок из гипсокартона? Нашим специалистам будут интересны любые наработки в области ремонта и отделки. А уж помочь подробным ответом на любой вопрос – это наша работа!

Толщина фальш стены. Фальшстена из гипсокартона: как она устроена

Любая фальшстена, будь то межкомнатная перегородка или же просто обшивка существующей поверхности в доме или квартире, состоит всего-навсего из двух основных элементов. Несмотря на это, ее конструкция весьма сложная и собрать ее самостоятельно, как говорится, сходу, не получится – следует понимать, что каждый из основных элементов конструкции, в свою очередь, состоит еще из нескольких составных частей, с которыми также нужно разобраться, решая вопрос, как производится установка фальшстены из гипсокартона своими руками.

1. Каркас. Основа всей конструкции. Он собирается из двух типов профилей и вспомогательных крепежных элементов. Профили ud являются направляющими – с их помощью задается плоскость фальшстены, а профили cd являются несущими и к ним осуществляется крепление облицовочных панелей, в данном случае гипсокартона. Скрепляются между собой два типа профилей небольшими саморезами по металлу, а к стене крепятся посредством дюбелей и специальных П-образных кронштейнов. Если говорить о межкомнатных перегородках, которые тоже относятся к категории фальшстены, то они собираются из другого типа профиля – uw и cw. По сути, это то же самое, только большего сечения.

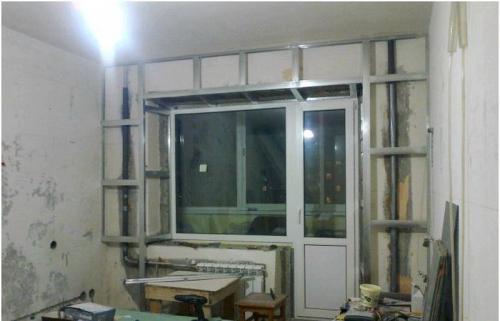

   Фальшстена из гипсокартона для батареи фото

2. Обшивка. Кроме гипсокартона, каркас может обшиваться и другими материалами. О них следует поговорить отдельно, что мы и сделаем дальше.

Естественно, не следует забывать и о наполнителе фальшстены. Даже если вы не преследуете такие цели, как утепление или звукоизоляция, все равно в полость за обшивкой лучше будет вставить минеральную вату. Дело в том, что пустая перегородка или просто обшивка существующей стены является ничем иным, как барабаном – резонатором, который усиливает звуки и создает эхо. Думаю, что этот эффект вам не понравится.

Чем заполнить межкомнатные перегородки. Применение гипсокартона

Листы из гипсокартона стенового, в том числе и влагостойкого обычно имеют толщину 12 мм при максимальной длине в 2,5 метра и ширина в 0,6 метра.
Стандартный шаг обрешетки под гипсокартон и другие панели – 600 мм, — чтобы листы стыковались только на профилях.

Обычная перегородка из гипсокартона – это каркас из металлических профилей толщиной 80 мм, обшитый двумя листами гипсокартона 12 мм, имеет индекс звукоизоляции в 34 – 36 дБ. Столь низкое значение обуславливается мостиками проведения звука по металлу.

Усиленная, с обшивкой двойным листом – 45 дБ.

Но можно создать и звукоизолирующую перегородку, у которой применен двойной каркас – свой для каждой стороны обшивки без мостиков звука. Заполненная щумопоглотителем такая перегородка звукоизолирует лучше чем что либо – свыше 60 дБ. Можно подробней ознакомиться, как сделать межкомнатную перегородку с высокой степенью звукоизоляции из гипсокартона

Перегородки из гипсокартона на каркасе – наиболее легкие из стационарных и могут, как правило, возводиться по перекрытиям во всех домах.

Максимальный вес закрепляемых предметов – до 70 кг на 1 п.м. при креплении только к каркасу с помощью нескольких шурупов. Или до 15 кг на 1 п.м. при закреплении с помощью специальных дюбелей непосредственно на лист.

Главный недостаток гипсокартона – боится влаги, деформируется с увеличением в размерах, разрушается, опадает.Нельзя устанавливать в неотапливаемых помещениях, где возможно выпадение росы. Не рекомендуется ограждать ванные – возможно набухание, если не произведена дополнительная гидропарозащита стены, например пленочными материалами, пропитками, лаками.

К достоинствам относится простота и быстрота монтажа без мокрых процессов. Рекомендуется к сборке своими руками, даже если в перегородке предусматриваются двери (в местах дверей каркас усиливается толстостенным металлопрофилем).

Толщина межкомнатных стен по ГОСТу. Толщина стен по ГОСТу

Для увеличения
нажмите на фото

Все они предлагают и воплощают те или иные объемно-планировочные и конструктивные решения. В чем же состоит суть подхода к толщине стен вашего будущего дома? Давайте все-таки разберемся, от чего зависит толщина стен по ГОСТу кирпичного здания.

Кирпич это надежный и эффективный материал для строительства, который обладает отличной несущей способностью. Кирпичная стена, выложенная толщиной 250мм, т.е. «в один кирпич», безукоризненно выдерживает высокую нагрузку.

Опереть на такую несущую стену, толщина которой равна 0,25м, возможно железобетонные, металлические и деревянные конструкции.

Большие толщины стен по ГОСТу обусловлены целью повысить теплотехнические характеристики здания, а также шумоизоляционные качества. Это может быть связано с расположением сооружения близко к источникам шума – транспортным магистралям, развязкам или аэропортам, промышленным зонам. Климат региона также учитывается и от него напрямую зависит толщина стен здания.

Кирпич имеет достаточно высокую теплопроводность и поэтому для поддержания заданной температуры необходимо повышать теплоизоляцию наружных стен здания.

К примеру, для создания комфортной температуры и влажности в деревянном строении достаточно и 200 мм для толщины стен по ГОСТу. Для кирпичных же стен, при равных условиях, этот показатель должен быть 640 мм. Когда увеличивается толщина стен по ГОСТу — пропорционально увеличивается и нагрузка на фундамент, что влечет за собой значительное удорожание строительства.

Существуют несколько способов повышения тепло- и шумоизоляции стен из кирпича:

— увеличение толщины кирпичной кладки до 510мм – «в два кирпича»;
— создание при возведении стены воздушной подушки. Данная технология называется «колодцеватая кладка». Суть состоит в том, что стена выкладывается из двух параллельных частей в один кирпич, между которыми оставлено пространство, которое засыпается утеплителем. Это может быть керамзит, шлак, легкий бетон, пенополистирол. Таким образом масса стены, при той же толщине, уменьшается, а изоляционная способность увеличивается.
— устройство вентилируемого фасада с применением сайдинга, изоляционных панелей, различной штукатурки, облицовочного кирпича;

— утепление фасада различными теплоизоляционными материалами с оштукатуриванием.

При устройстве фасадного утепления толщина несущей стены может быть равна 250 мм, 380 мм при толщине кладки в полтора кирпича, 510 или же 480 мм. Различие толщин стен в 1-3 см связано с наличием сантиметрового слоя связующего материала, расположенного между элементами кирпичной кладки.
