Ворота в гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла

Ворота в гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла

Главная задача ворот – препятствовать проникновению внутрь. Собственно, они для того и создаются. Если правильно продумать схему силовых элементов каркаса, то шутка в начале нашей статьи утратит смысл – можно будет обшить ворота и брезентом. Но того, кто решит, что попасть внутрь легко, будет ожидать неприятный сюрприз.

Конструкций, которые когда-то были использованы как гаражные ворота множество, но мы остановимся не на том, что предлагает сегодня рынок, а на том, что посоветует нам здравый смысл.

Итак, мы имеем каркас из металлических труб (уголка, швеллера, круглых, квадратных – не важно). Важно, правильно выбрать размер ячейки, на который будет опираться (привариваться, прикручиваться и т.д.) лист профнастила, закрывая снаружи пространство гаража.

Снаружи.
Одним из распространённых вариантов, когда гаражные ворота решено сделать из профнастила, является двустороннее закрытие металлического каркаса, с одновременным утеплением внутренней части ворот (даже распашных). Такое решение позволяет утеплить ворота, обеспечить надёжное уплотнение створа, стыков и щелей, а заодно усилить конструкцию створок, без особого увеличения массы всей конструкции. Разумеется, одно дело прорезать тонкий лист снаружи, но совсем другое – понять, что внутри стальные конструкции да какой-то металл изнутри.

Вторым вариантом является перекрытие створок крест-накрест, внахлёст. При этом листы, тонкого, казалось бы, металла, обретают особую прочность, особенно, если первый слой обильно залить всесезонной монтажной пеной, а лицевые стороны развернуть в разные стороны. Так Вы не только утеплите ворота, но и создадите очень большие трудности тем, кто решить при помощи болгарки просто срезать профнастил.

Разумеется крепление листов, также элемент безопасности. Будет обидно, если снаружи подойдёт любой желающий, и шуруповёртом с аккумулятором просто открутит все саморезы, которыми закреплены листы. В этом отношении гаражные ворота очень уязвимы – чем меньше доступа к конструктивным элементам снаружи, тем лучше. Рекомендация тут простая – можно законтрить внешнюю головку самореза (сорвать шлицы), но это создаст трудности и Вам, если возникнет необходимость лист снять. Гораздо проще выбрать точки крепления (чем больше – тем лучше), в которых лист закрепить с помощью болта. В этом случае, пока гайку изнутри не удерживает ключ, отвернуть болт снаружи почти невозможно. Если не верите – попробуйте сами!

Ворота из профнастила своими руками чертеж. Как нарезать профлист для ворот своими руками.

(фотографии, инструкция,

Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!

Правила нарезки профнастила для ворот:

1. Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
2. По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
3. Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;

Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.

Всё внимание на пошаговый фото-мастер-класс:

View the embedded image gallery online at:


Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.

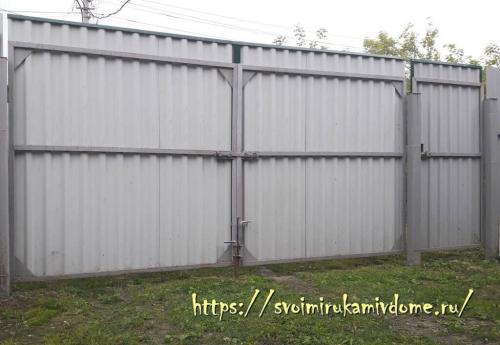

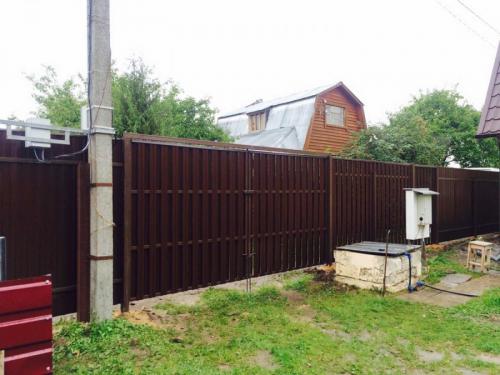

Как сделать ворота и калитку из профнастила своими руками. Итак как поставить забор из профнастила своими рукам — поэтапно.

Для работы нужны инструменты: ручной бур диаметром 200-300 мм, сварочный аппарат, струбцины, уровень любой длины, шуруповёрт и заклёпочник, если используются заклёпки для крепления профнастила. Кроме того, нужны ведра и ёмкость для замешивания бетона, если не используете бетономешалку.

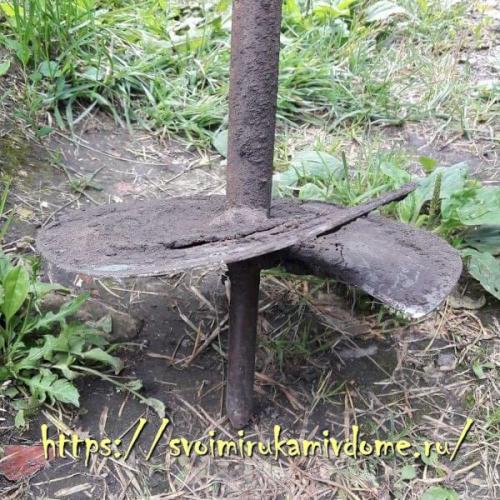

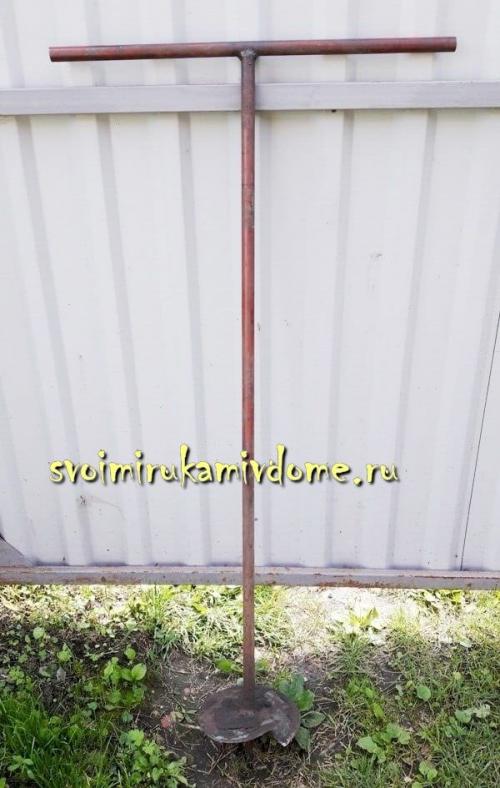

Ручной бур

Начинаем работу с натягивания шнура и разметки ям для столбов, чтобы забор был ровным. Пролёт забора из профлиста можно делать 2-3 метра, соответственно, расстояние между столбами отмечаем от 2 до 3 метров. Мы выбрали среднюю величину – 2,5 метра.

Бур

Далее бурим отверстия в грунте под столбы ручным буром, устанавливаем столбы по уровню и по шнуру и бетонируем столбы в ямах. Если есть лёгкая передвижная бетономешалка, которую можно поставить рядом с рабочим местом, замешиваете бетон и заливаете. Мы делаем по-другому. Устанавливаем столб в яме, засыпаем треть ямы гравием или битым кирпичом, замешиваем 300-ю пескоцементную смесь достаточно жидко и заливаем в яму, потом ещё треть и ещё таким же образом, заглаживая вровень с землёй.

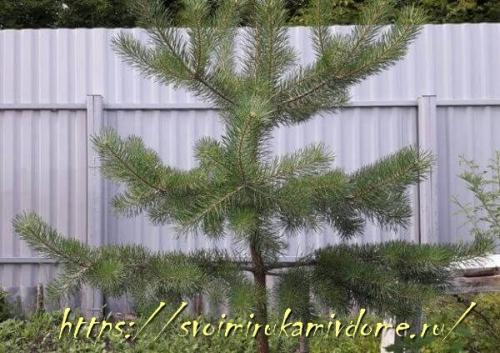

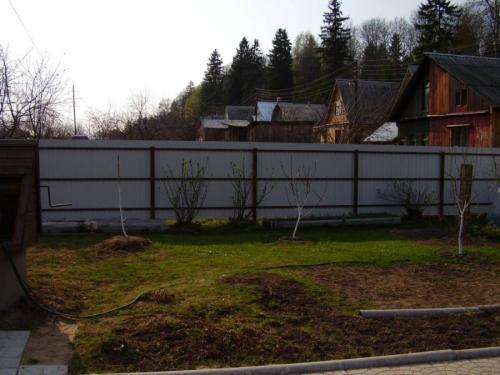

Забор со стороны дома

Далее привариваем к столбам с наружной стороны участка нижние и верхние поперечины по уровню, прижимая их струбцинами к столбам. Если есть желание и возможность, можно сделать 3 поперечины, но мы делаем 2. Зачищаем металл шкуркой или болгаркой с диском, если есть необходимость очистить от ржавчины, и красим краской по ржавчине.

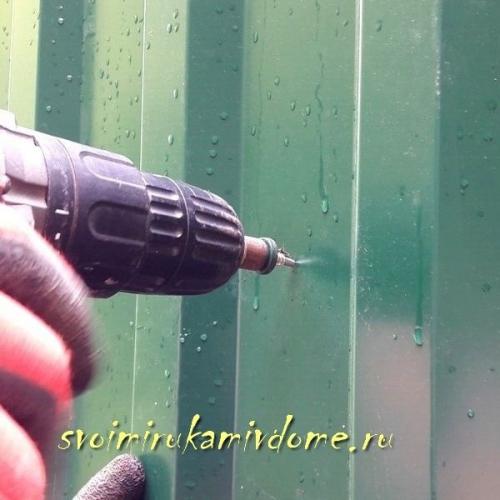

Вкручиваем саморез

Каркас для забора из профнастила готов. Далее прикручиваем листы профнастила  к поперечинам саморезами. Саморезы для профнастила на забор используем стандартные, цветные или оцинкованные, они выпускаются тех же цветов, что и профнастил. Только вот качество саморезов на развес часто бывает плохим – не вкручиваются, не вставляются в шуруповёрт – очень неприятно. Мы покупали вначале саморезы в маленьких упаковках, их качество было хорошим, вкручивались в металл, как в масло. Будем искать именно такие саморезы для дальнейшей работы.

Саморезы вкручиваем через одну волну, то есть на один лист С20 забора из профнастила требуется 8 саморезов – 4 сверху и 4 снизу. Нахлёст делаем минимальный, это ведь не крыша.

Источник: https://proremont-dom.ru/stati/vorota-iz-proflista-svoimi-rukami-dlya-garazha-osobennosti-konstrukcii-vorot-obshivaemyh

Ворота для гаража. Особенности гаражных распашных ворот

Можно сказать, что распашные ворота для гаража – это классика. Они имеют простую, но в то же время надежную конструкцию. Само название говорит о принципе их работы. Ворота состоят из 2 створок, открывающихся в одну из сторон. В одной из секций ворот может быть калитка. Конструкция распахивается под углом в 110°. Все зависит от используемых петель и типа конструкции.

Многие считают распашные ворота для гаража оптимальным вариантом. На то есть несколько причин:

1. Конструкция является традиционной и знакомой. Такие ворота для гаража проверенные временем, и многие опытные автолюбители используют именно их.
2. Ворота гаражные металлические считаются эталоном прочности и долговечности.
3. Хоть конструкция и проста, она защищает гараж от проникновения внутрь недоброжелателей. К тому же если использовать металл с повышенной толщиной и дополнительные ребра жесткости при изготовлении, то можно добиться отличных результатов.
4. Процесс монтажа распашных ворот довольно прост. С ним может справиться даже неопытный человек.
5. Фиксация гаражных ворот происходит посредством несущих столбов. Открываются они благодаря шарнирным петлям. Сами полотна двигаются точно, легко и практически не издают никаких шумов.
6. Многих привлекает простая эксплуатация ворот для гаража. Конструкцию легко мыть и очищать от грязи.
7. Можно сделать распашные утепленные гаражные ворота, чтобы сделать помещение теплым. Это потребуется тем, для кого гараж служит мастерской.
8. Благодаря распашной конструкции, у владельца есть масса возможностей модернизировать конструкцию и сделать ее привлекательной и красивой. На полотнах можно формировать 3D изображения, узоры из металла или просто разрисовать их. В общем, фантазия в этом случае может разгуляться как угодно.

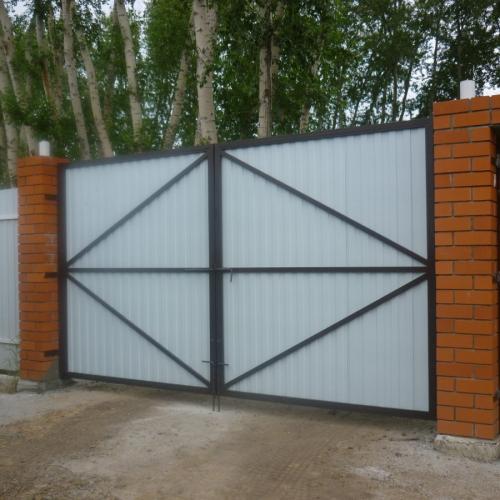

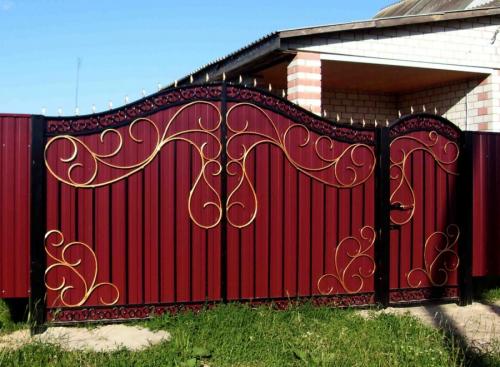

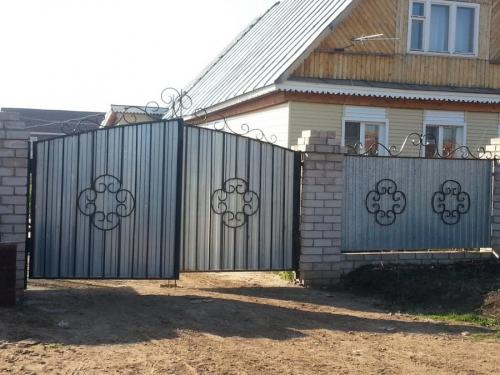

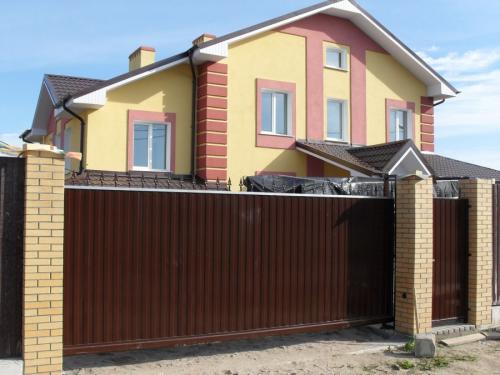

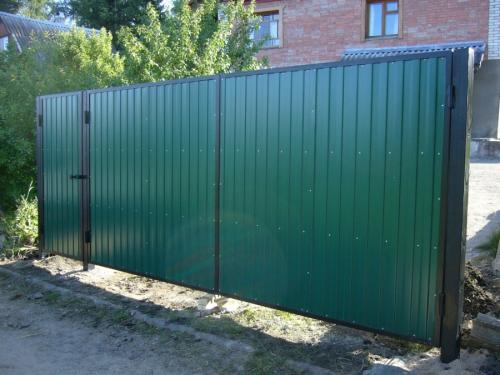

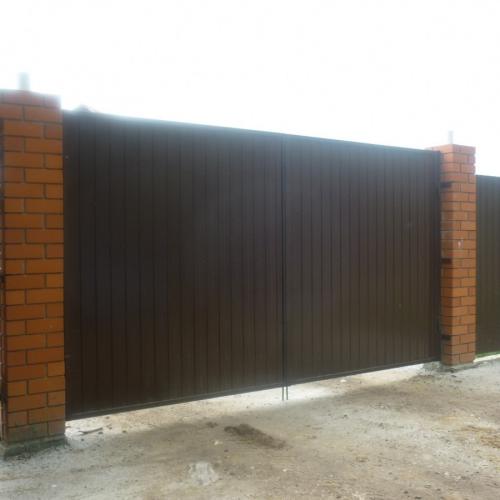

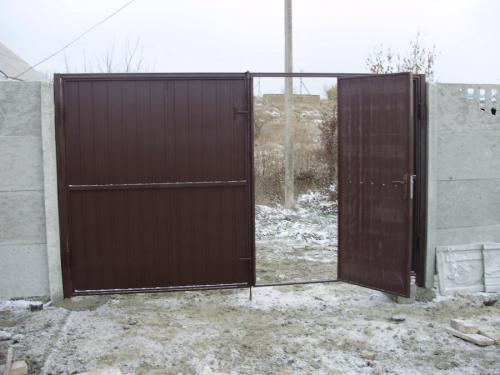

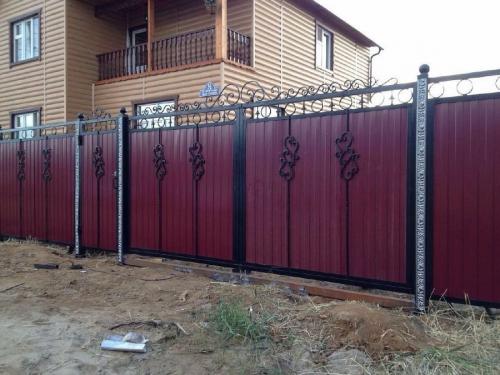

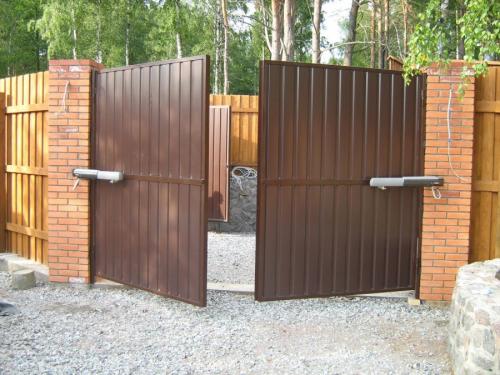

Ворота из профнастила в рамке. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Конструкция ворот

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Итак, ворота – это:

• две створки;
• две трубы для крепления створок;
• перекладина (в некоторых конструкциях);
• калитка (если есть);
• фиксаторы створок;
• поворотные петли;
• проушины под замок.

Створки

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

• крестообразными;
• горизонтальными;
• закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление. В противном случае створки будет невозможно ровно установить в воротах.

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Источник: https://domastroevo.ru/stati/raspashnye-vorota-iz-proflista-vorota-iz-proflista-plyusy-i-minusy
