Строительство банных печей из металла: основные принципы и размеры

Строительство банных печей из металла: основные принципы и размеры

Баня — это не только место для отдыха и развлечений, но и место, где можно насладиться теплотой и комфортом. Однако, чтобы баня работала на полную мощность, необходимо построить ее правильно, используя качественные материалы. В этой статье мы рассмотрим основные принципы и размеры строительства банных печей из металла.

Основные принципы строительства банных печей из металла

1. Выбор металла

Первым шагом при строительстве банной печи из металла является выбор подходящего металла. Обычно используются сталь, чугун и алюминий. Сталь — самый популярный материал для строительства банных печей из-за своей прочности, долговечности и низкой стоимости.

2. Проектирование

Перед началом строительства необходимо разработать проект банной печи. Проект должен учитывать размеры помещения, количество людей, которые будут пользоваться банней, и тип топлива, который будет использоваться.

3. Монтаж

После разработки проекта следует начать монтаж банной печи. Монтаж должен быть выполнен опытным специалистом, который будет следовать инструкциям по сборке и монтажу.

4. Тестирование

После монтажа банной печи необходимо провести тестирование, чтобы убедиться, что она работает правильно и безопасно.

Размеры банных печей из металла

Размеры банных печей из металла зависят от размеров помещения и количества людей, которые будут пользоваться банней. Обычно размеры банных печей из металла варьируются от 0,5 до 2 метров в диаметре и от 1 до 2 метров в высоту.

Таблица размеров банных печей из металла

Список необходимых материалов для строительства банной печи из металла

• Стальной лист
• Чугунные трубы
• Алюминиевые листы
• Проволока
• Сварной инвентарь
• Теплоизоляционный материал
• Огнеупорный раствор
• Камень для облицовки

Вывод

Строительство банных печей из металла — это сложный процесс, который требует опыта и навыков. Однако, если вы соблюдаете основные принципы и правильно выбираете материалы, то ваша баня будет работать на полную мощность и приносить вам удовольствие.

Связанные вопросы и ответы:

Что такое банные печи из металла

Железные банные печи своими руками: чертежи и советы по изготовлению

Как сделать печь для бани своими руками подробности от мастера

Конструкция печки примитивна, но имеет ряд значимых условий. Разница между обыкновенной обогревательной печью и банной, в том, что во второй размещаются дополнительные элементы, это каменка и бак для воды.

Многие мастера останавливают свой выбор на изготовлении печки в баню своими руками, не покупая в магазине. Процесс по сооружению не прост, и требует достаточно времени.

Сначала нужно ознакомиться с основными составляющими банных печей, а это:

Виды топлива и типы печей

Печка в баню делятся на 2 основных группы, это: металлические (чугунные) и кирпичные варианты. Кирпичные банные печи бывают теплоемкими, они дольше греются, но и долго остывают. Железная печь — это отопительный предмет эконом вида, из-за многозадачности, простоты и удобства оборудования. При выборе печи или камина необходимо смотреть не только на конструкцию источника тепла, но и на вид топлива. Различное топливо при сгорании одинаковой массы будет выделять разное количество тепла. Есть много вариаций энергоносителя.

По агрегатному пребыванию и виду топлива, все группы топлива распределяются на твердые, жидкие и газообразное топливо. Твердый — это распространенный класс топлива, к нему относятся: уголь, торф, брикеты, дровишки, паллеты. Применяют лишь в обыденных печах так как стремительно сгорают. Жидкие тип топлива — это керосиновая, мазутная, дизельная, котельная, коксохимическая жидкость.

Они располагают значительной теплотворной способностью. Первый тип газообразного топлива — это природный газ, обретаемый из газовых залежей, или попутный газ при добыче нафты. Он владеет хорошей теплотворной особенностью.

Положительные и отрицательные качества металлических печей для бани

Паровая не может быть без печи, ведь именно она греет комнату и сохранять нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.

К совершенствам металлического устройства можно отнести:

Железная печь имеет отрицательные качества, это:

Определить какая печь лучше для бани нелегко, здесь есть масса конструктивных качеств.

Устройство печей из металла

Металл — это податливый материал, чем керамика, его можно плавить и лить, буравить, разрезать, сгибать, ковать. Есть немалое число обрабатывания металлов. В основном при изготовлении печи своими руками из металла надобно сосредоточить горизонт на его качество. Используемые металлы для производства механизма обогрева это: обыкновенная сталь, жаропрочные вариации стали, суррогаты и чугун.

Вторым этапом будет создать печку, и выбрать тип ее конструкции. Выделка бывает разной формы, главное соблюдать технологию соединения. Для этого есть схемы, где детально разрисовано конструктивные свойства всех элементов. Ее разрешается создаваться раскрытой или прикрытой каменкой. Пристально учесть сами габариты бани. Элементарная конструкция должна состоять из бачка для воды и топки, и определенно иметь трубочку, прут и колосник.

Еще должна иметь прочные щеколды. Для отвода результатов горения, желательно чтобы печь была оборудована дымоходной трубочкой. А так же краном, который будет смонтирован на бачке с водой. Не все печки гармонично выглядят в интерьере дома, разрешить эту проблему можно убрав портал для банной печи своими руками.

Отличия печей из металла для бани и сауны

Парилки в сауне и бане имеют внушительные отличия, это температура и сухость воздуха. В бане температура меняется от 50 до 70 градусов, в итоге формируется мяконький пар. В сауне температура выше 85 градусов Цельсия, пар выходит сухим. Для создания определенных условий в парной, применяют разные печи и всевозможные подходы при их монтаже.

Для отстраивания сауны надобно соблюдать предельный контакт оболочки печи с воздухом, чтобы снабдить стремительную циркуляцию воздушных потоков вдоль стенок.

Все сводится к тому, чтобы воздух подогревался быстрее. В бане микроклимат организовывается иным способом, где достигается высокая температура и формируется много пара. Для достижения эффектов камни укладывают в топку, то есть в закрытую каменку. Маленькая каменка предрасположена над топкой, что сопутствует разогреть камни до 250 градусов Цельсия.

Какие типы металла используются для строительства банных печей

От мощности отопительной конструкции зависят её габариты. Чем выше этот показатель, тем больше требуется сжечь топлива, следовательно, и объём топки тоже должен быть соответствующим. При расчёте мощности учитывают объём помещения. Что же влияет на его нагрев? В первую очередь — это температура окружающего воздуха и качество теплоизоляции стен.

На заметку! Для голого сруба без утепления необходимо использовать увеличивающий коэффициент.

Первоначально вычисляют объём помещения. Для этого перемножаем его длину, ширину и высоту. Полученное значение делим на два и получаем условное количество киловатт, необходимое на обогрев.

Кроме того, требуется нагреть камни для парилки, воду для мытья. При этом часть тепла вылетит в трубу. Потому расчётное количество киловатт следует умножить на 2,5-3.Это вариант расчёта для случая, если в парилке утеплены стены, и она не совмещена с моечной.

Если же сруб голый и нет теплоизоляции, то полученное значение умножаем ещё на 1,5.

Важно! Такие расчёты являются очень приблизительными, так как нет точных коэффициентов.

Теперь можно высчитать объём топки в литрах. Для этого мощность необходимо разделить на 0,5 или 0,6. Чтобы узнать её линейные размеры, нужно извлечь кубический корень из полученного значения. После произведённых расчётов нетрудно представить и габариты самого отопительного агрегата.

Какое оптимальное соотношение размера банной печи и помещения

Для оптимального прогрева воздуха параметры банной печи должны быть следующими:

• соотношение размера топки к площади обогреваемого помещения 1:50 или же 1:70;
• глубина топочного отверстия — 1:2 или 2:3;
• объём топки к сечению дымохода должен находиться в пропорции 1:10.

Наиболее распространённые размеры банных печей:

• Мощность 16 кВт, размер топки 55х55 см. Их используют в помещениях с объёмом 20–22 м ³. Высота отопительного агрегата от 89 до 143 см. Вместимость каменки от 60 до 150 кг камней. Такая печь, при одинаковой мощности, может выдавать большее количество пара.
• Мощность до 28 кВт, размер топочного отверстия 63х63 см. С подобными объёмами топки для обогрева парной объёмом до 35 м ³ потребуется час-полтора. Высота печи от 98 до 158 см с загрузкой камня от 70 до 170 кг.
• Мощность 40 кВт, размер топки 73х73 см, вместимость каменки — 250 кг. Способны отапливать помещения до 50 м ³. Такой агрегат позволяет париться на протяжении шести часов без дополнительной загрузки топлива.

Какие размеры банных печей из металла наиболее популярны

Что позволяет сделать необходимую конструкцию, которая сможет идеально вписаться своими размерами в нужное место. Для банной печи необходимо наличие несколько самых важных компонентов. Итак, банная печь должна обязательно иметь большой бак для нагрева воды, дымоход и приемник для камней.

Следует понимать, что установка банной печи это весьма затратное и дорогостоящее удовольствие, поэтому сейчас многие владельцы загородных или дачных домиков самостоятельно устанавливают в баню собственноручно изготовленную банную печь.

Безусловно, при самостоятельном изготовлении банной печи вы сможете сэкономить весьма значительную сумму денег, но проиграете во времени. Если вы все же решились сделать банную печь своими руками, вам придется запастись терпением.

Дело в том, что процесс это долгий и в некоторых моментах сложный. При этом нужно понимать, что конечный итог должен быть именно таким, как вы планировали изначально.

• Как правило, банную печь монтируют таким образом, что топочная дверца находится в другом помещении.
• Или вот второй вариант, где топочная расположена в самой парной и здесь же происходит закладка дров в топку.
• Многие мастера советуют устанавливать топку в соседней комнате, но если само помещение очень маленькое, то тогда придется применять второй способ установки топки.
• Что касается баков с водой, то здесь тоже есть нюансы. Как правило, баки монтируются сразу за корпусом самой печи, в отдельных случаях их закрепляют над топливником.
• В данном случае профессионалы советуют монтировать бак для воды за корпусом печки, так как настенное крепление, весьма не безопасно.

Далее необходимо определиться с объемами бака для воды и топливника печи.

Как выбрать правильные размеры банной печи из металла

Правильный выбор габаритов банной печи влияет на возможность ее монтажа в помещении и мощность нагревателя. Чем большим будет корпус и объем топки, тем быстрее она прогреет просторную комнату и создаст комфортный для банных процедур микроклимат.

Следовательно, чем просторнее баню планирует построить покупатель, тем мощнее печь ему потребуется. При этом нужно учитывать, что для ее установки понадобится свободное пространство в парилке. Если выбрать огромную и сверхмощную каменку, она может не поместиться в отведенном месте.

Перед покупкой нужно определить объем парной. После этого следует уточнить в технической документации к печи, достаточно ли у нее мощности для нагрева помещения. При этом нужно учитывать, что на выбор размеров влияют и другие факторы:

• Материал корпуса нагревателя — сталь, чугун или кирпич;
• Вид используемого топлива — дрова, уголь, газ, электричество;
• Конструктивные особенности топки — встроенная или выносная;
• Отделка парилки и домика в целом — материал стен, тип и толщина утеплителя;
• Тип микроклимата — русская баня, финская сауна или турецкий хамам;
• Вид каменки — открытая или закрытая;
• Резервуар для воды — если он есть, часть тепловой энергии будет уходить на нагрев жидкости;
• Способ эксплуатации — планирует ли владелец использовать баню только летом или круглогодично.

Все перечисленные параметры рекомендуется рассчитать при проектировании бани. Лучше обратиться за помощью к профессиональным инженерам, которые подготовят проект или предложат типовой вариант.

Какие факторы влияют на размеры банных печей из металла

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

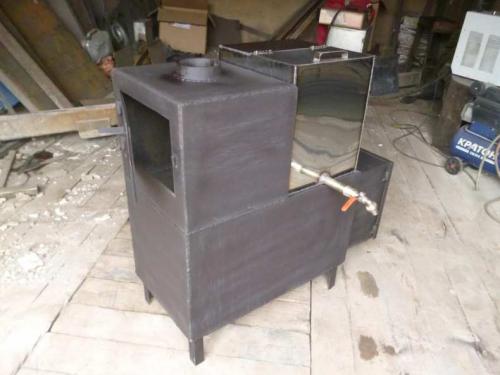

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.



  Футеровка — обложить топку изнутри жаропрочным кирпичом

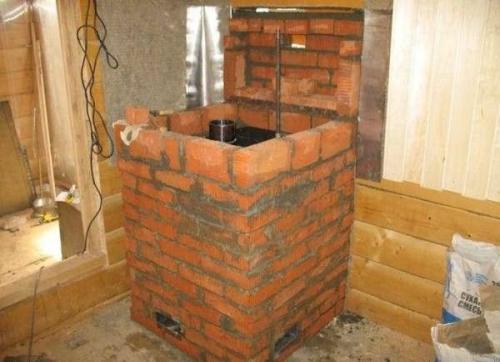

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.



Какие инструменты и материалы необходимы для строительства банных печей из металла

• 110502

ОТ ЧЕГО ВОЗНИКАЮТ ПОЖАРЫ В БАНЕ ?

Причин много, но причина № 1, а это 80 % от общего числа пожаров в банях и саунах, это возгорания из-за не соблюдения пожаробезопасных расстояний от каменки до деревянных поверхностей и до потолка. Возгорание происходит в следствии того, что несоблюдение этих расстояний вызывает пиролиз, обугливание древесины и самовоспламенение. Для каждой печи для бани, в паспорте указано пожаробезопасное расстояние и при монтаже печей и деревянных полков, скамеек, оград необходимо учитывать эти расстояния. Большинство из этих статей сводиться к стандартному варианту: монтаж печи с отступом 500 мм от сгораемой поверхности.

Рис. 1. Установка печи без защиты стены: 1 — металлическая печь с двумя экранами; 2 — стена из горючего материала.

Такой вариант соответствует противопожарным нормативам, и использовать дополнительные меры пожаробезопасности в данном варианте не обязательно. Но не всегда по различным причинам, возможно спланировать рекомендуемые отступы.

Если планировку бани уже изменить не возможно, пример (отлит монолитный фундамент под печь), а до деревянной стены оказалось менее 500 мм. Как выходить из этого положения?

Второй вариант позволит уменьшить расстояние до деревянной стены до 380 мм, деревянную стену необходимо защитить металлическим листом и слоем не горючего материала толщиной не менее 10 мм.

Ещё можно установить между печью и сгораемой стеной дополнительную несгораемую (гипсовую, асбоцементную, и т.п.) стенку, что не повлияет на расстояния отступы от стены.

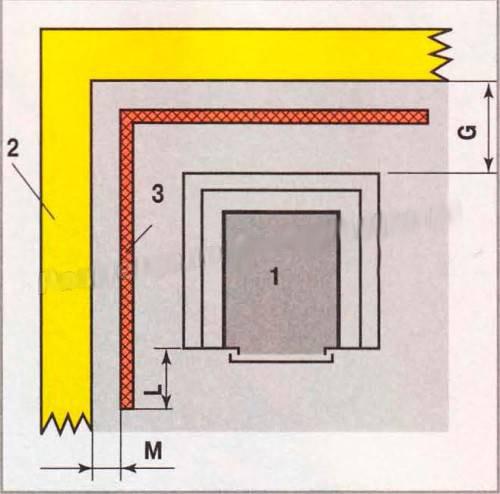

Рис. 2. Установка печи с защитой стены в пределах расстояния стальным листом по слою базальтового картона толщиной 10 мм: 1 — экранированная металлическая печь; 2 — стена из горючего материала; 3 — металлический лист по слою базальтового картона.

Вариант три. А возможно ли установить печь без зазоров от деревянной стены?

Нет не возможно!!! Но можно сократить расстояние до 125 мм. Для этого необходимо возвести дополнительную кирпичную перегородку в этих 125 мм (между стеной и печью, при таком варианте печь ставиться в плотную к кирпичной перегородке).

Установка печи с защитой стены негорючим материалом: 1 — экранированная металлическая печь; 2 — стена из горючего материала; 3 — дополнительная стенка из негорючего материала; 4 — удлинённая топка.

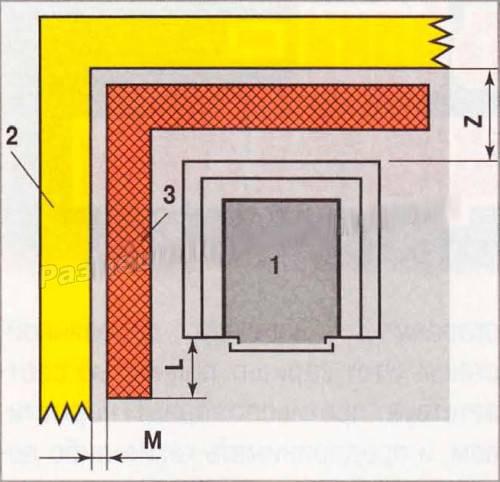

Рис. 4. Установка печи с защитой стены экраном из листовой стали: 1 — экранированная металлическая печь;

2 — стена из горючего материала; 3 — металлический лист от пола до потолка с зазором для прохода воздуха у пола и потолка.

Нормативные размеры отступов нагревательных элементов от элементов конструкции по СНиП 2.04.05-91* (не менее):

расстояние от незащищённой стены А=500 мм;

расстояние от защищенной стены В=380 мм;

превышение ширины и высоты защиты за габариты печи С=150 мм;

Два металлических экрана и защита стены экранам из кирпича, не соответствуют огнестойкости стены REI(60) по российским нормам и противоречит понятию огнестойкости по ГОСТ 30247.0-94

При пожаре листовой металл может деформироваться за счёт теплового расширения в сторону стены, а значит, пожар может перекинуться на защищённую стену. Поэтому металл необходимо использовать с воздушным зазором не не менее 10 мм (или скрепить его жёстко со стеной через базальтовый картон), что позволит повысить формоустойчивость листа и предотвратить его деформацию.

Как построить банную печь из металла с собственными руками

Материал, из которого сделана банная печь, имеет очень важное значение. Если планируется установка металлической печи, то выбор в основном стоит между двумя видами металла - сталь или чугун.

Можно, конечно, сделать выбор в пользу кирпичной печи. Однако такая печь требует особых знаний в уходе, да и стоит такой вариант совсем недешево. К тому же действительно хорошего мастера, который положит печь, найти сегодня непросто. Профессионалы зачастую заняты, а к непроверенным специалистам обращаться не хочется. Рынок металлических банных печей сегодня достаточно разнообразен, но основной выбор стоит между стальными и чугунными печами .

И сталь, и чугун — это сплавы. Разница лишь в концентрации углерода в этих сплавах. В чугуне, кроме железа, обычно содержится до 4% углерода, в стали — до 2%. На первый взгляд может показаться, что разница между материалами не значительная. Однако на практике все совсем не так. В стали определяющим элементом, влияющим на качество, является число легирующих элементов. В чугуне же главное — молекулярная структура и технология производства. Именно эти факторы определяют теплофизические характеристики будущей печи и ее прочность.

Одними из главных характеристик, на которые следует опираться при выборе металла, из которого сделана банная печь, это надежность, ее ремонтопригодность и цена. Подробнее рассмотрев каждый из двух вариантов металлических печей, выводы можно сделать следующие.

Какие правила и нормы необходимо соблюдать при строительстве банных печей из металла

На что следует обратить внимание при растопке? Воздух в дымоходе в самом начале работы печи может быть холодным, и для получения устойчивой тяги его необходимо прогреть пусть не большим, но хорошим пламенем. А для получения этого первого «костерка» нужны мелко наколотые щепки сухой древесины и немного сухой бумаги.

Розжиг необходимо производить при слегка выдвинутом зольнике и открытой дверке печи, щепки и наколотые дрова средней величины должны быть уложены в топку на колосник (производить розжиг в зоне выносного топочного канала запрещается!). Не пугайтесь небольших выбросов дыма в помещение, это неизбежно в процессе растопки печи, в этом и заключена вся прелесть русской бани: дымок, запах горящих березовых дров, игра горящих языков пламени. В последующем, после прогрева дымохода, все остатки возможного запаха дыма уйдут из помещения через дверцу печи и зольный ящик за счет образовавшейся тяги в дымоходе.

Пламя при правильной работе печи будет энергично играть своими языками, но не следует допускать «гудения» пламени в топке, как в реактивном двигателе. Печь устроена так, что она быстро и хорошо нагревается, поэтому следует в процессе ее работы уделять внимание отсутствию перегрева стенок топки печи.

Контролировать температуру стенок топки можно по свечению металла через щели конвектора и по цвету первого, «стартового», сегмента дымохода. В руководстве по эксплуатации размещена таблица соответствия цвета светящегося металла его температуре. Соблюдая эти простые ограничения, вы сможете эксплуатировать печь до первого ее ремонта достаточно долго, 6–10 лет — это средний срок до появления явных признаков износа стенок топки, в зависимости от частоты ее использования.

Не забывайте, что, при наличии системы для нагрева воды, перед растопкой печи расходный бак и теплообменное устройство (теплообменник или бак самоварного типа) должны быть заполнены водой. А в холодное время года, при наличии отрицательных температур, после всех процедур вода из системы должна быть полностью слита. Соблюдение этого простого, но обязательного правила исключит возможность разрыва сварных швов теплообменных устройств из-за расширения замерзшей воды (льда), оставшейся в системе.
