Деревянные окна со стеклопакетами своими руками. Детали оконного блока из дерева

10.09.2022 в 16:35

Деревянные окна со стеклопакетами своими руками. Детали оконного блока из дерева

Расскажем об основных, самых крупных, элементах оконного блока – на их качество и правильность изготовления нужно обращать особое внимание.

Рама

Несущий короб изготовляют на гидравлическом прессе из клееного бруса. Закрепляют в проеме с учетом монтажных зазоров. На короб навешивают самые тяжелые элементы окна – створки со стеклопакетами, поэтому к нему предъявляют строгие требования по жесткости и прочности.

Створки

Открывающиеся элементы оконного блока изготовляют из того же деревянного профиля, что и раму. Способы открывания могут быть разными, в том числе комбинированными. К примеру, в многостворчатых окнах часть створок обычно делают поворотно-откидными для повседневного проветривания, остальные – распашными или фиксированными (глухими).

При этом створки открываются внутрь помещения, симметрично, по левой или правой стороне.

Деревянные окна со стеклопакетами своими руками. Детали оконного блока из дерева

Распространенные варианты открывания створок деревянного окна

Стеклопакет

Стеклопакет деревянного окна представляет собой герметичный «бутерброд» из 2–3 стекол, пространство между которыми заполнено аргоном или высушенным воздухом. Толщина каждого стекла 4 мм. Расстояние между стеклами 12 и 14 мм. Этого достаточно для качественной тепло- и звукоизоляции, защиты от промерзания, ледяной корки и конденсата.

Внутри по периметру стеклопакета – дистанционная полимерная рамка, которая поглощает остаточную влагу и предупреждает запотевание стеклопакета изнутри. Для улучшенной звукоизоляции ставят стекла разной толщины и с разными промежутками между ними.

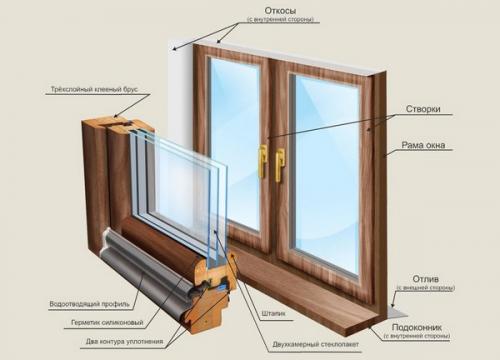

Деревянные окна со стеклопакетами своими руками. Детали оконного блока из дерева 01

Конструкция деревянного окна со стеклопакетом

В российском климате актуальны теплые окна, на стекла которых нанесено энергосберегающее напыление. При необходимости стекла:

  • Тонируют в любой оттенок в соответствии с дизайном фасада.
  • Заменяют ударопрочным триплексом (два стекла склеены между собой пленкой).
  • Наносят на них солнцезащитное покрытие (мультифункциональное стекло Lifeglass).

Нюанс. В глухих (не открывающихся) частях окна стеклопакет часто монтируют непосредственно в раму, увеличивая этим площадь остекления, а значит и освещенность помещений.

Дешёвые окна своими руками. Инструменты и материалы

Для изготовления деревянных окон в домашних условиях потребуется:

  • молоток и киянка;
  • дрель и шуруповерт;
  • стеклорез;
  • стамеска;
  • ручная пила (в некоторых случаях рекомендуется применять несколько инструментов с различной величиной распила);
  • столярный клей;
  • уплотнитель;
  • стекло;
  • рубанок;
  • рулетка;
  • строительный уровень;
  • герметик или шпаклевка;
  • пропитка от влаги;
  • антисептик;
  • лак;
  • краска (по желанию);
  • деревянные штапики;
  • саморезы;
  • металлические оконные уголки.

Для ускорения работы и изготовления более качественных рам следует использовать:

  • фрезерный станок;
  • шлифовальную установку;
  • циркулярную пилу (если есть желание сэкономить и сделать распил бруса самостоятельно).

Самым важным этапом в подготовке материалов и инструментов является заготовка древесины. Для изготовления рам можно использовать брус 5х5 или 6х4 см, а также доску 5х15 см. При выборе пиломатериала для рамы следует обратить внимание на ее влажность. Изготавливать окна требуется только из полностью просушенной древесины.

Если такой нет, то можно положить брус сохнуть на батарею (2-3 месяца) или воспользоваться сушильной камерой (можно найти в столярных мастерских), чтобы провести сушку за 1 день.

В качестве древесины для изготовления оконной рамы можно использовать разные виды лиственных или хвойных пород:

  1. Самым дешевым вариантом является сосна . Она имеет небольшой вес, легко обрабатывается и ее не сложно найти.

    Среди недостатков можно отметить то, что она более хрупкая, чем дуб или береза, а также менее долговечна.

  2. Береза – это более редкий материал, который имеет хорошую долговечность и легко обрабатывается. Недостатком можно считать то, что ее сложнее найти и более высокую стоимость, чем у сосны.
  3. Дуб является самым прочным и долговечным видом древесины для изготовления оконных рам. Главные его недостаток в том, что по своей стоимости закупка только материала выйдет дороже, чем заказать готовый собранный стеклопакет.

Самым дешевым вариантом для изготовления окон является фанера. Такой материал можно применять для рам, которые находятся внутри помещения, так как даже после большого количества обработок защитными пропитками фанера быстро поглощает влагу. Это приводит к тому, что она начинает рассыхаться и рассыпаться.

Усредненным вариантом в соотношении цена/качество является цельный деревянный брус . Он обладает большей прочностью, чем фанера, но стоит меньше клееной древесины. Недостатком данного материала является то, что его может повести, а это приведет к изменению формы. Это может произойти, если дерево было не до конца просохшим и плохо обработанным.

В качестве материала для изготовления оконных чаще всего применяется клееная древесина, так как она не подвержена деформации и усадке. Также она имеет более низкий вес, чем обычный брус и более прочная, но из-за этого и стоит дороже.

Деревянные рамы для окон. Расчет общих расходов

Зная стоимость оконной рамы или блока, а также стоимость единицы объема каждой статьи расходования, можно самостоятельно определить общие расходы на их установку. Итоговый расчет будет отличаться для деревянных и каменных домов, а также для оконных рам с остеклением и деревянных окон со стеклоблоками.

Смета на установку двустворчатых деревянных окон в частном деревянном доме, размером 1320х1470 мм:

Операции Размерность Стоимость, руб.
Установка простых оконм21050
Остекление простых оконм2960
ОСП по технологии ILLBRUCK.м22650
ОСП простоем21700
Деревянные подоконники, 0,65 м2.шт.790
Слив до 2.2 мшт.240
Сетки противомоскитныешт.210
Откосы до 1.7 мшт.1190
Установка окосячки в деревянных домовладениях.м21430
Наличники 30 мм до 2.3 мшт.100
Наличники 40 мм до 2.3 мшт.120
Наличники 70 мм до 2.3 мшт.180
Наличники 90 мм до 2.3 мшт.
Наличники 120 мм до 2.3 м

Данный расчет согласуется с общей динамикой цен при установке различных модификаций деревянных окон для деревянных частных построек. При этом окна со стеклопакетом стоят на 40-50 % выше, чем обычные рамы с листовым остеклением.

Смета на установку трехстворчатых вариантов в многоэтажном доме, размер 1479 х 2070 мм:

Наименование Размерность Стоимость простых рам с остеклением Стоимость стеклопакет
Стоимость окна 3.042 м2компл7950
Установка простых оконм23194
Остекление простых оконм22920
ОСП по ILLBRUCK.м28061
Установка деревянных подоконников, 0,65 м2.шт.790790
Монтаж сливов до 2.2 мшт.240240
Установка сеток противомоскитныхшт.210210
Установка откосов до 1.7 мшт.

Пластиковые окна своими руками. Стеклопакет своими руками

Окна Проф >> Всё про окна >> Как сделать стеклопакет своими руками в домашних условиях: сборка стеклопакетов

При заказе пластикового окна у компании покупатели удивляются цене, ведь стоимость за квадратный метр значительно выше, чем цена стандартного окна. Однако изготовить стеклопакет своими руками не тяжело, и это позволит сэкономить, но не все знают технологию этого процесса.

      Из чего состоит стеклопакет

      Внутренние составляющие:

  1. Стеклянное полотно.
  2. Герметичное пространство для воздуха.
  3. Рамка или профиль.
  4. Пластичный клей.
  5. Молекулярное сито.
  6. Герметичные компоненты.

Замена стеклопакета

Стеклопакетом называют установку герметичного типа, состоящую из двух или более стекол. Разделяются они соответствующим количеством камер с воздухом.

Важной деталью является дистанционная рамка. Деталь отвечает за сохранность воздуха внутри, не позволяет собираться конденсату. Главная функция – соблюдения дистанции между стеклами внутри.

Молекулярное сито выполнено из материала с осушающими свойствами с использованием гранулированных элементов. Предназначено для защиты от возникновения конденсата.

Виды стеклопакетов

Существует три вида стеклопакетов:

  1. Однокамерные.
  2. Двухкамерные.
  3. Трёхкамерные.

Разница в количестве внутренних стекол и в плотности.

Однокамерные

При отделке жилых помещений используется редко, из-за низкого уровня защиты от внешних шумов. Также имеет низкую проводимость тепла.

Широко применяются при остеклении помещений технического назначения или офисных кабинетов. В жилых домах встречаются при отделке балконов или лоджий.

При выборе однокамерного типа, для жилого помещения, следует учитывать минимальную температуру зимой. В таких случаях подойдут для местности с не холодным зимним сезоном, как в европейских регионах.

Главным плюсом является низкая масса, из-за чего их комфортно устанавливают в объемных оконных выемках с большой площадью.

Разновидности однокамерных конструкций по ширине, мм:

  • 16;
  • 18;
  • 20;
  • 24;

Подойдут для профильной системы с шириной от 58 до 70 мм.

Двухкамерные

Применяется для остекловки жилых помещений. В основе находится 3 стеклянных полотна и две камеры с воздушной прослойкой между ними.

Отличается высокой защитой от внешних факторов, включая шумы извне и пропуск теплоты. Базовую версию двухкамерного стеклопакета улучшают в зависимости от потребностей пользователя.

Разновидности двухкамерных элементов по ширине, мм:

  • 24;
  • 28;
  • 32;
  • 36;
  • 44;

Установка для профилей с шириной от 58 до 82 мм.

Трехкамерные

В северных странах и регионах трехкамерный пакет – это единственным способом уберечь тепло в доме. За счет широкого профиля и большого количества герметичных стенок они обеспечивают отличную теплоизоляцию.

В основе находится четыре стеклянных полотна и 3 воздушные прослойки. Имеет наилучшие показатели при защите от внешних шумов и удержании тепла внутри. Важно понимать, что такие высокие показатели обоснованы значительными габаритами и весом составляющих, что следует помнить при выборе.

Наибольшим недостатком трехкамерного стеклопакета является низкая пропускная способность света извне, при его высокой теплоизоляции. Конструкцию делят на детали, и потом собирают воедино при установке. Это требуется для соблюдения всех технических параметров к жесткости и прочности рамы.

Устанавливается для профилей с шириной от 70 до 82 мм.

Сборка стеклопакетов: как делают стеклопакеты для пластиковых окон на заводе

На заводах и фабриках производство давно автоматизировано. Человек участвует лишь в подаче заготовок, и контроле над процессом.

        Для отправки комментария вам необходимо авторизоваться .

        Окно своими руками без станков. Деревянная оконная рама своими руками: все гениальное просто

        Фото с сайта: osnovam.ru

        В строительстве веяния прогресса внедряются быстрее и проще любой иной отрасли, потому пластиковые окна уже давно перестали быть диковиной даже в нашей стране, где так силен дух консерватизма.

        Однако удовольствие сменить окна на металлопластиковые конструкции далеко не дешевое, а как быть, когда средства и сроки поджимают, а руки растут как раз из того места, из которого нужно? На самом деле, изготовление оконных рам из дерева своими руками не такое уж и сложное дело, чтобы любой домашний мастер, который действительно на ты с древесиной, побоялся за него взяться. Минимум опыта и навыков, огромное желание и некоторая сноровка, материалы и сырье, вот все, что потребуется в работе.

        Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно

        Фото с сайта: wixstatic.com

        Естественно, при строительстве дома, или же при капитальном его ремонте будет довольно глупо рассчитывать, что не имея совершенно никакого опыта и практики, вы сможете сделать оконную раму своими руками, да еще и не одну, а все, что требуются.

        Однако если нужны окна на веранду, в сарай или же иную хозпостройку, то обязательно стоит попробовать, так как большого ума для этого вовсе не нужно.

        Основные правила, которые нужно выучить, словно священное писание, это соблюдать герметичность, а также верно рассчитать геометрию оконного рамного блока, вы уясните по ходу работы, но сперва стоит хорошенько подготовиться, без чего справиться удастся едва ли.

        Важно

        В изготовлении оконной рамы своими руками самое сложное, это сделать из обычного бруса профиль для рамы. Тут обязательно потребуется спецоборудование, без которого очень сложно сделать всю работу качественно. Потому очень важно иметь пол рукой все необходимое еще до того, как вы приступили к работе, иначе можно потерять много времени, но так и не добиться более-менее приемлемых результатов.

        Стоит понимать, что древесина, это действительная огромная находка для человечества, она невероятно податлива и прекрасно поддается обработке, надежна, долговечна, а также способна обеспечить в помещении уникальный микроклимат, сберегает тепло, при этом не отсекая свободное движение воздушных масс.

        Изготовление деревянных оконных рам надо продумать заранее, правильно выбрать, а также приобрести материалы, сырье и инструментарий, и только после этого можно приступать к труду.

        Естественно, такой качественной обработки древесины, а также настолько качественной сборки, как на производстве, добиться получится едва ли, однако получить в итоге деревянные рамы для окон неплохого качества возможно, если строго соблюдать технологию, о которой мы и расскажем.

        Правильно выбираем материал: деревянные оконные рамы своими руками

        Естественно, проще всего просто пойти в магазин со своими замерами и выбрать или же заказать оконный блок у мастера, который точно сделает все, как нужно. Но это самый простой путь, который рукастые народные мастера стараются обходить стороной.

        Для начала, разбираясь, как сделать оконную раму своими руками, надо обратить особое и пристальное внимание на выбор материала, ведь от его верного выбора может зависеть прочность, надежность, а также функциональность всей конструкции.

        Кроме всего прочего, разные сорта дерева имеют также не одинаковую долговечность, потому обязательно задуматься.

        Фото с сайта: prichal-2.ru

        Для начала, уясните, что оконные рамы из дерева своими руками могут быть со съемными стеклами, но без проблем можно соорудить и собственный, герметичный стеклопакет.

        Потрудиться и помучиться придется несколько дольше и больше, но в этом нет совершенно ничего заоблачно сложного.

        Именно для учета всех подобных нюансов и нужно правильно подобрать породу древесины, чтобы потом не кусать локти и не посыпать голову пеплом.

        • Наиболее дорогостоящим, и как говорят, элитным материалом деревянной рамы для окна своими руками является дуб, прочный, словно скала и долговечный, почти как камень. Однако стоит быть готовым к тому, что уже сам материал может обойтись чуть ли не дороже металлопластиковой конструкции в сборе, так как дубовые окна всегда в цене. Брать дуб стоит только тогда, когда вы полностью уверены в результате, а также имеете достаточный опыт работы с такого рода древесиной.
        • Чтобы не путаться, как сделать оконную раму в домашних условиях и не испортить космически дорогой материал, можно брать березу, которая очень прекрасно поддается обработке, при этом способна прослужить десятилетия без проблем. Она стоит гораздо меньше дуба, имеет удивительный светлый оттенок и великолепную текстуру древесины, но вот достать ее бывает проблематично.
        • Наиболее бросовым и доступным для каждого материалом является, конечно же, сосна. Раздумывая в первый раз, как самому сделать оконную раму из дерева, стоит выбирать именно сосновый брус. Такое дерево легко, его очень просто обрабатывать, а прослужит оно довольно долго, тем более, при правильной эксплуатации.

        Деревянная рама под стеклопакет своими руками. Подготовительный этап

        Самостоятельное изготовление деревянного окна потребует наличия не только основных столярных инструментов, но и навыки работы с ними, т. к. потребуется соблюдение высокой точности. Из основного потребуется:

        • рулетка;
        • угольник;
        • шуруповерт;
        • дрель;
        • рубанок;
        • стамеска.

        Можно использовать и станки, если они есть в наличии. Процессу непосредственного изготовления предшествует подготовительный, который включает в себя создание чертежа будущих конструкций. Чтобы их составить необходимо предварительно определить, какой именно будет конструкция окна:

        • глухой;
        • с двумя створками;
        • с одной створкой.

        В зависимости от установленной фурнитуры могут быть различные способы взаимодействия со створкой. Деревянные окна со стеклопакетами не исключают наличия форточек, поэтому о них также стоит подумать. Замеры для окна производятся непосредственно по месту, где оно будет монтироваться. Даже при визуально одинаковых габаритах могут быть различия в размерах проемов, что создаст проблемы при установке.

        Если работа будет выполняться самостоятельно, тогда чертеж можно выполнить в свободной форме. Лучше, если будет соблюден масштаб, а это проще сделать на листке в клетку. Такой подход позволит более точно выполнить подсчеты необходимого материала, в который включается не только древесина, но и фурнитура в виде петель, щеколд и засовов.

        Совет! Фурнитуру для своего окна можно приобрести в специализированном магазине или у тех, кто занимается сборкой металлопластиковых конструкций.

        Использовать в качестве основы для окна можно любую древесину, вопрос будет заключаться только в удобстве обработки и сроке службы. В силу дешевизны и доступности многие останавливают свой выбор на сосне. Есть также вариант собрать раму окна из дуба. Не стоит этого делать, если это первый проект по изготовлению окна, т. к. обработка дуба может вызвать серьезные затруднения.

        Самостоятельной просушкой древесины стоит заниматься при наличии достаточного опыта. В противном случае лучше приобрести готовые высушенные доски. Это связано с тем, что при нарушении технологии сушки, в древесине могут появиться трещины или доски деформируются. Стоит также обратить внимание на наличие сучков. Хорошо, если их не будет совсем, т. к. в процессе эксплуатации именно с них может начаться процесс гниения.

        Следующим этапом является подготовка заготовок, которые выпиливаются согласно составленному чертежу окна. В процессе выпиливания можно оставить зазоры в несколько миллиметров, которые позже будут обработаны фрезерным станком. Если нет возможности использовать цельную доску, тогда подойдет и клееный брус. Довольно просто будет работать с доской сечением 15 на 5 см.

        Деревянная рама для окна своими руками. Азы – окно из дерева своими руками – это несложно

        Вполне нормально, что и при строительстве дома, и при капитальном ремонте глупо думать, что без опыта и практики вы сможете первоклассно сделать раму из дерева, а лучше две, да еще и откосы в придачу. Но если вам нужны окна на веранду , сарай или другое хозяйственное построение, то большого ума не нужно. А вот есть то, что следует запомнить как Священное Писание – соблюдать герметичность, верно рассчитывать геометрию блока рамы, и конечно же, хорошая подготовка, без которой дела не начнешь.

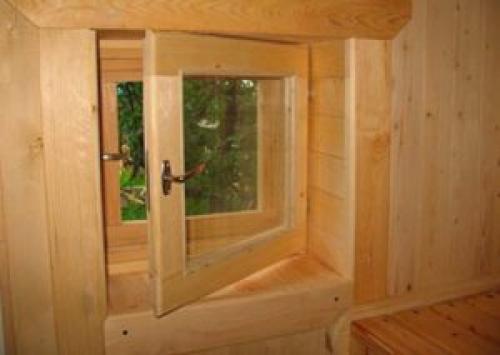

        Деревянные окна со стеклопакетами своими руками. Детали оконного блока из дерева 02 Важно: при создании оконной рамы собственноручно самым сложным будет сделать профиль для рамы из простого бруса. Здесь вам нужно будет специальное оборудование, без которого будет крайне сложно сделать все как надо даже специалисту. Поэтому советуем, чтобы у вас под рукой было все необходимое, иначе вы можете потратить много времени впустую, а также испортить материал.

        Еще важно понимать, что древесина – это невероятный материал и находка человечества, так как она податлива, отлично подходит для обработки, долговечна и создает в помещении интересный микроклимат.

        Изготовление рам из дерева следует продумывать заранее, правильно выбрать форму, закупить необходимое сырье, материалы и инструменты (необязательно покупать, для разовых работ можно одолжить у соседа, или взять в аренду в специальном агентстве), и лишь после всех сборов начинать работу. Конечно, у вас вряд ли получится обработать древесину так же качественно, как на специализированном заводе, но вы все равно получите рамы хорошего качества, если будете соблюдать всю технологию процесса.
