Гаражные ворота виды конструкций. Секционные

18.02.2020 в 12:43

Гаражные ворота виды конструкций. Секционные

Конструктивно они представляют собой систему из стальных блоков, которые заполнены пенополистиролом. Блоки выполнены в виде продольных панелей, могут сгибаться в местах стыков, складываясь при открывании. В сложенном виде секционные гаражные ворота стягиваются под потолком гаража. Особенности конструкции предполагают установку внутри гаражного помещения.

Гаражные ворота виды конструкций. Секционные

Фото. Пружинный механизм для секционных ворот

Этот вид ворот оснащен электроприводом потолочного или вального типа со встроенными датчиками, реагирующими на волны с дистанционного пульта управления. Кроме этого, в секционных воротах также предусмотрена система датчиков безопасности – если при закрывании полотна на его пути возникло какое-либо препятствие (машина, человек, крупный предмет), система безопасности блокирует дальнейшее опускание полотна.

К плюсам относятся:

  • Исполнение механизма открывания – секционные гаражные ворота легко открываются как вручную, так и с дистанционного пульта
  • Не требуется дополнительное свободное пространство вследствие потолочного исполнения конструкции
  • Разнообразие цветов и фактур материала, различные типы покрытия поверхности
  • Сравнительно невысокая стоимость
  • Дополнительные тепло- и гидроизоляционные свойства
  • Широкий диапазон габаритных размеров дверных проемов (до 6 м в длину, до 8 м в ширину)
  • Отсутствие необходимости в дополнительных механизмах закрывания

Все эти достоинства способствуют тому, что гаражные ворота секционного типа с успехом применяются не только в домах частных секторов, но и в больших промышленных складских помещениях, ангарах, автомойках, различных торговых точках и даже в цеховых помещениях.

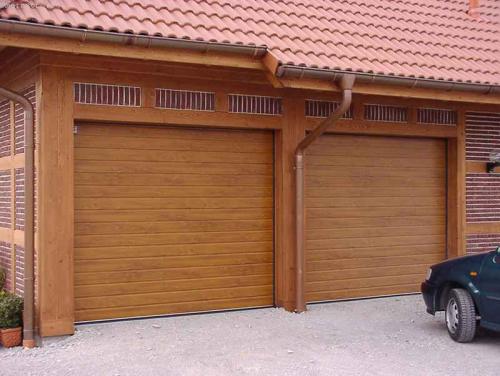

Гаражные ворота виды конструкций. Секционные 01

фото 2. Гаражные ворота секционного типа, оформленные в тон фасадной отделке дома

А вот недостатком можно считать только один – выход из строя механизма электропривода.

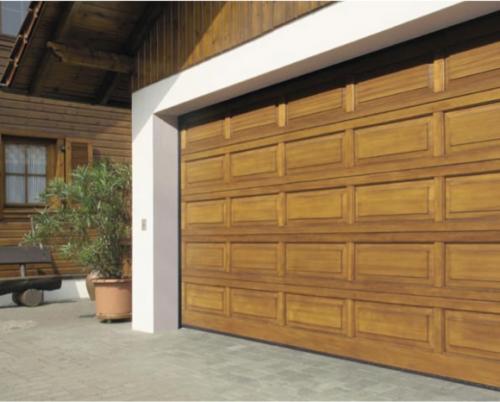

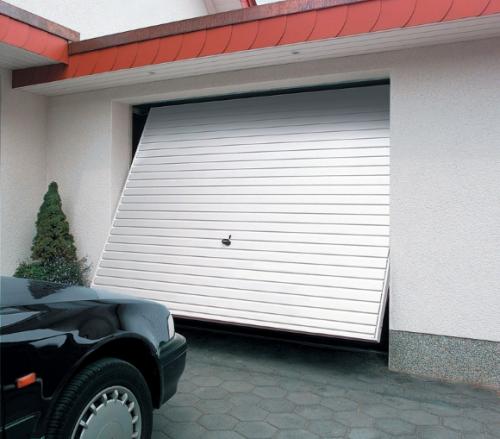

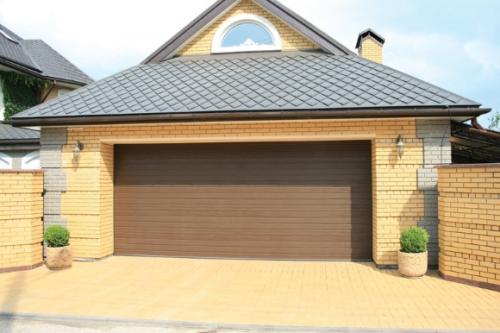

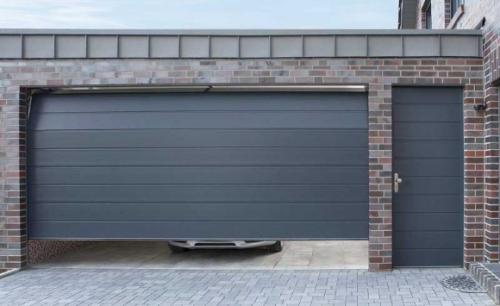

Выбор гаражных ворот. Как подойти к процессу выбора?

Ещё до проектирования гаражного въезда понадобится изучить, оценить и замерить:

  • высоту гаража на въезде и объём на предмет свободного пространства при стоянке автомобиля;
  • наличие свободного места перед воротами (сбоку, сверху);
  • ознакомиться с ГОСТ 31174-2003 («Технические условия ворот металлических»), со стандартом EN 12433-1:2000 (евразийские межгосударственные требования к расчётам ворот), с конструктивными особенностями и технологическими характеристиками гаражных ворот разных типов;
  • определиться с необходимостью дополнительного входа в виде калитки;
  • учесть общий стиль дизайна всех построек на участке;
  • выбрать способ управления, надёжную запорную систему, авторитетного производителя или решиться на установку ворот собственными усилиями .

Обязательно нужно уделить внимание:

  • материалу, из которого выполнено полотно;
  • наличию утепления, уплотнителей, качеству покрытия;
  • типу подъёмных механизмов;
  • устройству автоматики, если она используется; возможности блокировать её на случай неисправности;
  • качеству соединительных элементов (петель, кронштейнов);
  • надёжности фурнитуры (ручки, засовы) и замков;
  • специфике монтажных работ и наличию места для их выполнения;
  • дополнительным устройствам безопасности;
  • предлагаемому сервису.

В итоге: Если в процессе выбора доминируют следующие требования:

  • экономичность проекта — выбирайте распашные или роллетные ворота;
  • хорошая теплоизоляция — секционные;
  • ограничены в пространстве — откатные или подъёмные;
  • нужна надёжная защита от злоумышленников — подъёмно-гильотинные.

Выбор гаражных ворот. Как подойти к процессу выбора?

Выбор гаражных ворот. Как подойти к процессу выбора?

Выбор гаражных ворот. Как подойти к процессу выбора?

Выбор гаражных ворот. Как подойти к процессу выбора?

Выбор гаражных ворот. Как подойти к процессу выбора?

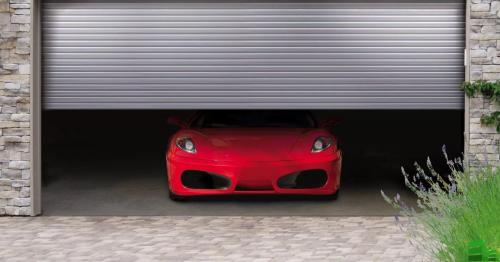

Виды роллетных ворот. Ворота роллеты

Виды роллетных ворот. Ворота роллеты

Автоматические роллеты уже давно и прочно вошли в обыденную жизнь, они могут закрыть дверные, оконные, воротные проемы. Изначально подобная технология использовалась только для жалюзи, которые закрывали окна, позже, её взяли на вооружение производители ворот.

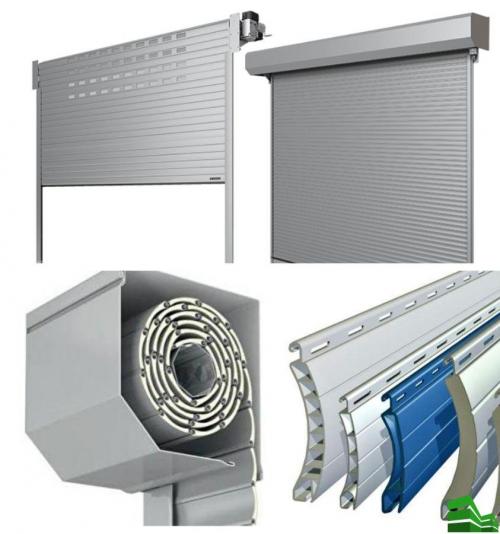

Из чего состоят роллетные ворота

Виды роллетных ворот. Ворота роллеты

Ворота роллетные представляют собой достаточно компактные конструкции, отличающиеся оригинальным исполнением. Функционирование системы заключается в поднятии роллет к потолку, а также их размещение внутри специального короба.

Важно! Роллетные ворота имеют одну особенность, они значительно экономят пространство, за счет чего соседняя площадь не оказывается перегруженной.

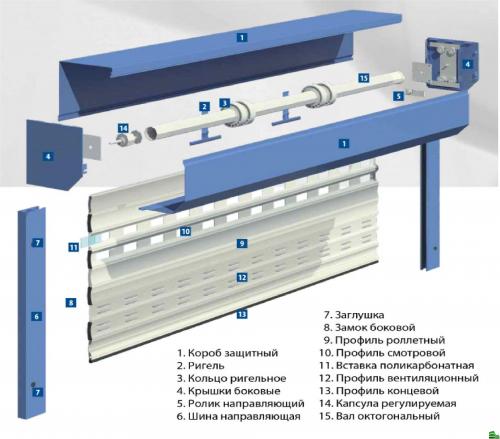

Конструкция таких ворот состоит из ряда элементов:

  • ламелевое полотно;
  • направляющие шины вертикального типа;
  • приемный вал, куда наматывается полотно;
  • короб, где хранятся ламели, находясь в свернутом виде;
  • механический или автоматический привод;
  • замки (ригельные, автоматические);
  • рычаг разблокировки, необходимый для ворот, оснащенных электрическим приводом. Он позволяет открыть конструкцию тогда, когда отсутствует электрическое напряжение.

Указанные выше элементы входят в состав базовой конструкции, её можно отделить, вложить некоторое количество финансовых средств.

Дополнительные элементы:

  • дистанционное управление;
  • сигнализация, работающая против взлома, пожара;
  • уплотнители из силикона, резины;
  • система подогрева (обеспечивает безотказную работу механизмов в ситуации обледенения).

Важно! Подобные составляющие расширяют функционал въездной группы, увеличивают показатели безопасности и комфорта управления системой.

Особенности устройства конструкции:

  • полотно собирают из ламелей, что отличаются горизонтальным расположением (они могут быть созданы из алюминия, стали);
  • движение ламелей обеспечивают тяговые, направляющие пружины;
  • закрытие может происходить вручную, либо автоматизированным способом;
  • запирающее устройство активируется в конечной точке.

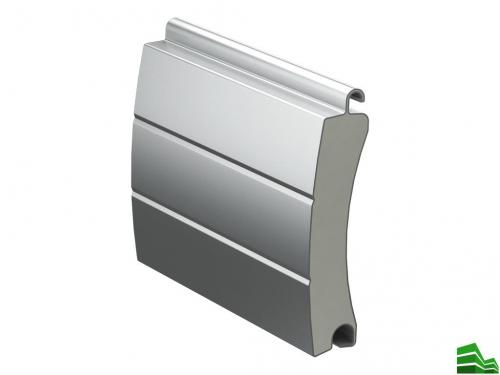

1. Роллетный профиль

Виды роллетных ворот. Ворота роллеты

Концевой профиль – это нижняя часть полотна рольставни. Она необходима для увеличения прочности всей конструкции, установки запирающего механизма.

Существует несколько вариантов профиля:

  • универсальный: необходим для ставней, оснащенных электрическим приводом (здесь запирающее устройство не ставят);
  • ригельный: позволяет ставить одноименный замок, ручной ригель или планку концевого типа, как снаружи, так и внутри помещения;
  • замковый: поднимает ригельный концевой профиль, где находится замок на 2 ламели вверх. Этот вариант подходит для дверных проемов, он уменьшает попадание к замку пыли или грязи.

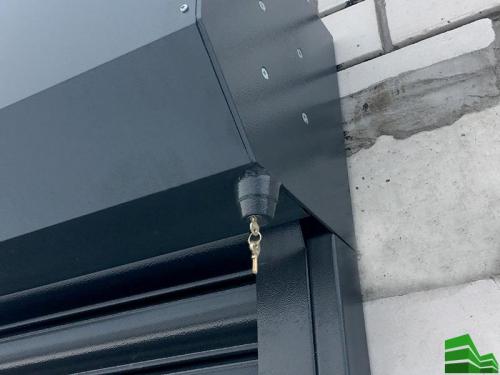

2. Защитный короб

Виды роллетных ворот. Ворота роллеты

Защитный короб на ворота сохраняет свернутый рулон роллетов. Он может быть изготовлен из алюминиевого сплава, как правило, окрашивается в основной цвет роллетов.

Короб может иметь любую форму:

  • круглую;
  • прямоугольную;
  • квадратную;
  • полукруглую.

Конструкция отличается по способам монтажных работ:

  • накладной;
  • встроенный;
  • скрытый.

Защитный короб выполняет сразу несколько функций: он удерживает полотно внутри, придавая всей системе завершенный вид. Кроме того, защищает все элементы от воздействия осадков.

Важно! Коробы отличаются своими размерами (от 125 до 405 мм), что позволяет монтировать рольставни на проемы с разными параметрами.

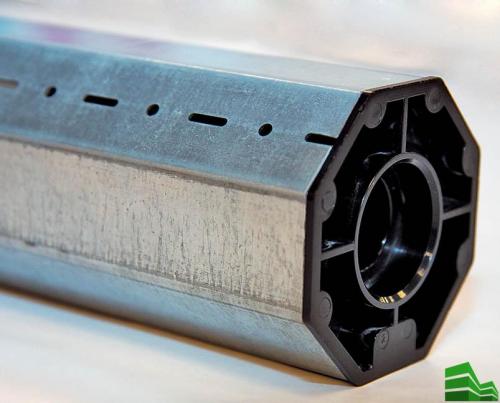

3. Октогональный вал

Виды роллетных ворот. Ворота роллеты

Этот элемент необходим для обеспечения движения полотна рольставен, которое дает приводной механизм. Перфорационные отверстия, расположенные здесь, надежно удерживают полотно, исключая любую вероятность соскальзывания с вала.

Октогональные валы могут быть созданы из гальванизированной стали, отличающейся высоким качеством. Они могут отличаться по диаметру от 40 до 102 см. Подбирая вал, нужно учитывать габариты всей системы, чтобы не допустить ситуации с соскакиванием полотна, а также возникновения иных поломок, из-за несоответствия параметров вала и полотна.

4. Нижний роллетный профиль

Виды роллетных ворот. Ворота роллеты

Нижний профиль представляет собой набор ламелей, что крепятся друг с другом гибким соединением. Этот тип соединения скручивает все полотно в компактный рулон.

Подобное полотно изготавливается из пенонаполненного профиля, имеющего роликовую прокатку, а также экструдированного профиля с высокой устойчивостью к взлому. Кроме того, профили, наполненные пеной, обеспечивают высокую защитную функцию, шумо- и теплоизоляцию помещения.

5. Направляющие

Направляющие на ворота необходимы для поднятия или опускания рольставен. Такие шины контролируют ход полотна, не дают образовываться перекосам, раскачиванию ламелей по ветру.
