Светодиодное освещение активно вошло в жизнь современного освещения. Светодиоды применяются в качестве основного и дополнительного источника света. Некоторые изделия используют лишь в декоративных целях. С их помощью можно создать уникальную атмосферу.

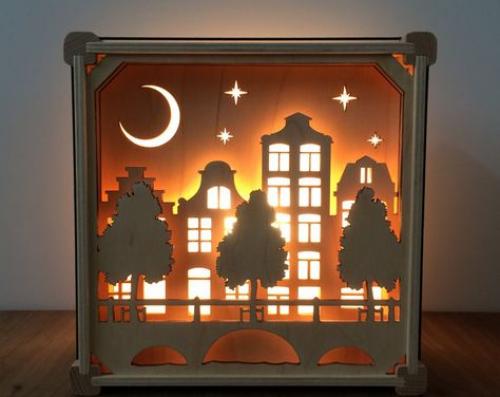

Интересный факт! Даже обычная поделка может быть удачно дополнена светодиодной лентой. Её можно закреплять на декоративных нишах, полках, рамках с фотографиями и прочее.

Если включить фантазию, можно изготовить много интересных и функциональных поделок. Ими можно украсить интерьер, выставить на продажу, или вручить кому-нибудь в качестве подарка.

Применение светодиодной ленты. №1. Как работает светодиодная лента?

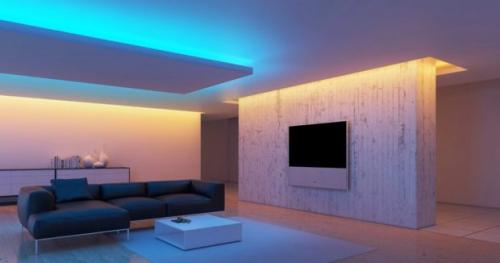

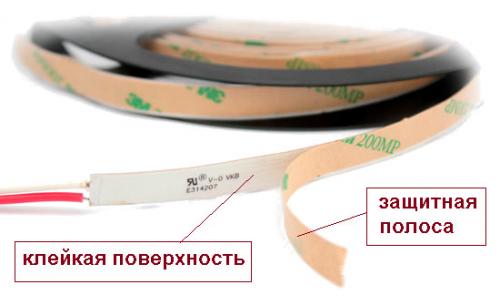

Наверняка, в интернете или у кого-то из знакомых вы встречали эффектную подсветку плинтуса , потолка или рабочей зоны на кухне , выполненную из сплошного ряда лампочек. Это и есть светодиодная (LED) лента. Её основой является полоса диэлектрика толщиной всего 0,2 мм. На нее наносят токопроводящие дорожки, а на них, в свою очередь, располагаются контактные площадки, на которые осуществляется монтаж светодиодов. Также на ленте есть резисторы, которые ограничивают потребляемый ток.

Светодиоды на ленте расположены на одинаковом расстоянии друг от друга, благодаря чему достигается равномерное свечение. Чем крупнее светодиоды и чем выше их плотность, тем ярче будет свечение.

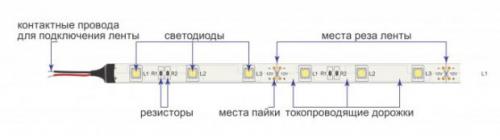

Ленты выпускают в бобинах длиной по 5 м и шириной от 8 до 40 мм. Каждая лента – это множество отдельных модулей длиной 2,5-10 см, на каждом модуле установлено определенное количество светодиодов и резисторов. Между модулями есть места для разреза . Это значит, что вы сможете отрезать фрагмент необходимой длины и/или соединить несколько отрезков в одну цепь. Обратная сторона ленты часто бывает самоклеящейся, что значительно упрощает ее монтаж.

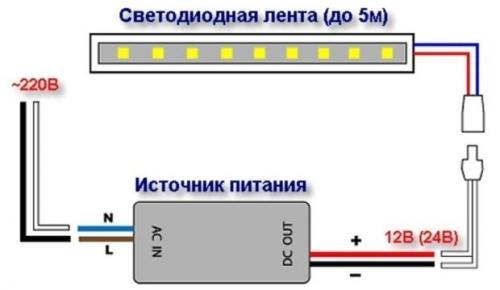

Для подключения светодиодной ленты понадобится блок питания, который будет подавать на светодиоды ток 12 В (реже 24 В или 36 В), понижая исходные 220 В. Для многоцветных лент также потребуется контроллер. Для регулировки яркости могут использоваться диммеры .

Все данные о напряжении, цветах свечения, размере диодов, их количестве на метр и прочие сведения указываются в маркировке. Пример: LED 12V RGBW SMD 5050 120 IP65. Расшифровка в таблице ниже.

Плюсы светодиодных лент :

• минимальное потребление энергии при достаточно высокой яркости свечения;
• возможность монтажа в самых труднодоступных местах, лента практически не отнимает полезное пространство;
• относительная простота монтажа;
• долговечность. Если вы выбрали качественную ленту и обеспечили ей требуемые условия температуры и влажности, то она честно просветит обещанные 20-50 тысяч часов. Некачественные ленты неизвестных производителей могут выйти из строя в первый же год эксплуатации;
• если перегорит один из светодиодов, перестанут светить только 3 диода, а не все. Это связано с особенностями строения ленты;
• светодиоды не боятся ударов и низких температур;
• возможность реализовать интересные идеи в плане освещения, например, эффект парящего потолка. Выпускаются ленты с свечением разных цветов, а в некоторых предусмотрена возможность менять цвет и яркость свечения.

Минусы :

• необходимость использования блока питания;
• через 20-50 тысяч часов яркость светодиодов уменьшается.

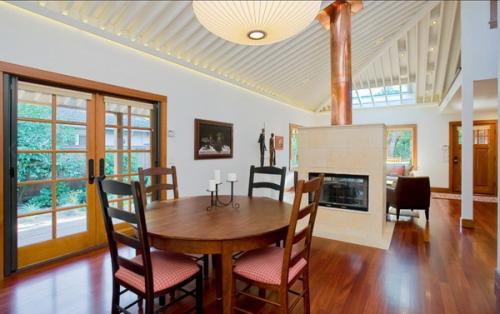

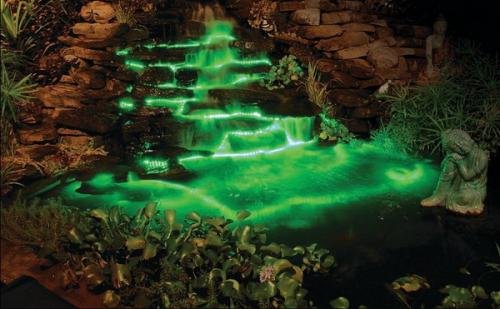

Светодиодная лента в спальне. Светодиодные ленты в интерьере – прольем немного света на вопрос?

Существует множество способов эффектно оформить дом. Один из них – светодиодные ленты в интерьере . Светодиод  – полупроводник, которых способен излучать свет различной длины волн (т.е. разного цвета) под воздействием электрического тока. Светодиодная подсветка бывает нескольких типов: ленты (прямоугольное сечение в разрезе, угол свечения 120°); шнуры (круглое сечение и угол 360°); лампы и трубки. Светодиодные шнуры чаще используются в ландшафтном дизайне (украшение кустарников, оград и деревьев) и для оформления экстерьера зданий (освещение фасадов дома или витрин магазинов). Для оформления квартир применяются удобные плоские светодиодные ленты с липкой тыльной стороной для крепления. Вот о них мы и расскажем подробнее.



Светодиодные ленты в интерьере последнее время встречаются очень часто. Причиной тому – их сплошные достоинства по сравнению с другими видами освещения при минимуме недостатков.

Основные преимущества светодиодных лент:

• безопасность эксплуатации из-за низкого напряжения (12 В) и отсутствия нагрева (можно размещать на деревянных и легковоспламеняемых предметах обстановки);
• отсутствие инфракрасного и ультрафиолетового излучения, благодаря чему не выцветают находящиеся рядом ткани, масляные картины или фотографии;
• низкое энергопотребление (от 4,8 Вт/м) и приемлемая цена;
• высокая надежность и долгий срок службы. Фирмы-производители говорят о 100 тыс. непрерывной работы (11 лет), практика пока подтверждает 5 лет, что тоже неплохо;
• легко монтируются, пригодны для многоразового использования;
• широкие декоративные возможности для стилей эклектика, минимализм, футуризм, хай-тек, диско-клаб;
• большой выбор оттенков ленты;
• ударопрочный гибкий шнур можно резать и гнуть, придавая ему любую форму. Таким образом, можно оформить ниши даже самых замысловатых очертаний;
• разработаны светодиодные ленты для помещений с влажностью >65%, что позволяет их использовать в санузлах и оранжереях;
• комбинируется со всеми видами освещения, начиная от точечных светильников и заканчивая большими люстрами. Только выбирайте для жилых помещений ленты с «теплым светом»;
• с помощью диммера можно регулировать интенсивность освещения и запрограммировать на включение/выключение. Существуют многоцветные RGB-ленты, которые позволяют менять цвет по желанию владельцев квартиры.

Для чего нужна светодиодная подсветка в интерьере:

• выделение различных функциональных зон;
• подсветка изгибов гипсокартонных потолочных и стенных конструкций, а также декоративных канавок от 3-5 см шириной;
• торцевая и контурная подсветка мебели;
• с ее помощью можно менять вид помещений (сделать выше потолки, скорректировать форму комнаты и увеличить пространство);
• легче управлять освещенностью комнаты, создавать требуемое настроение и уют.

Что можно подсветить с помощью светодиодной ленты:

зеркала, в т.ч. для трюмо в спальне; барную стойку; плинтус по периметру комнаты; границу между кухонным гарнитуром и полом; дверцу шкафа с внутренней стороны или ящика, чтобы легко найти нужный предмет; торцы и контуры любимого кресла или стеклянного стола; цветное стекло, пластик, оникс; изголовье кровати; ниши и полки с коллекцией; фотографии и картины; карниз над полупрозрачными шторами; шкафы гардеробной; рабочее место с компьютером; балкон; лестничные ступени; разноцветные бокалы; винный погреб; аквариум или мини-фонтан.

Без сомнения, что-то из вышеперечисленного имеет чисто декоративную функцию. И только от вас зависит, будет ли светодиодная подсветка в интерьере просто украшением или полезным декоративным элементом.

Что можно сделать из адресной светодиодной ленты. Адресные светодиоды и светодиодные ленты

Начнем с того, что в обычной светодиодной ленте, независимо от того одноцветная она или RGB, все светодиоды ленты питаются и светятся одновременно, поскольку все они получают питание параллельно от одного источника, драйвера, который работает по своему алгоритму, реализуемому непосредственно внутри драйвера, и просто подает питание сразу на всю ленту, по сути - на все параллельно подключенные к нему светодиоды.

Адресная светодиодная лента, в отличие от обычной, содержит так называемые адресные светодиоды. Это значит, что каждый светодиод хотя и получает питание параллельно от общего источника, включается каждый светодиод по индивидуальной команде, и значит, на каждом светодиоде можно получить собственный уникальный оттенок, один из 255³= 16581375 возможных.

Каждый светодиод в ленте имеет свой уникальный адрес, по которому драйвер обращается к нему при помощи трехбитной команды. Команды отправляются в линию последовательно, для этого служит третий на ленте провод «DATA INPUT».

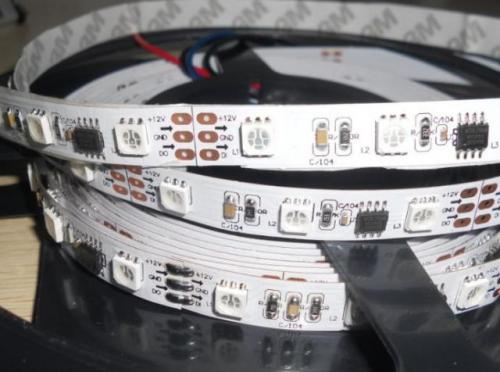

Возле каждого светодиода на адресной ленте установлен свой микрочип. Сегодня очень распространены адресные ленты с ШИМ-чипами WS2811. Корпуса микрочипов DIP-8 либо SOP-8. Каждый чип имеет три выхода — каждый на свой цвет, вход передачи данных, выход передачи данных, вывод питания, вход установки режима и общий вывод.

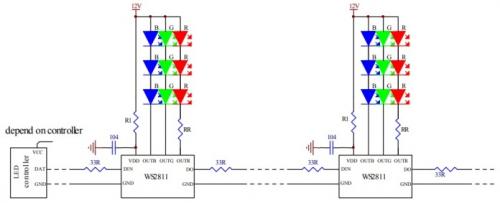

Есть ленты с питанием чипов 5 вольт, но наиболее часто встречаются ленты с питанием 12 вольт, где один такой чип управляет сразу тремя светодиодами. Чипы на ленте соединены друг с другом последовательно через входы и выходы передачи данных.

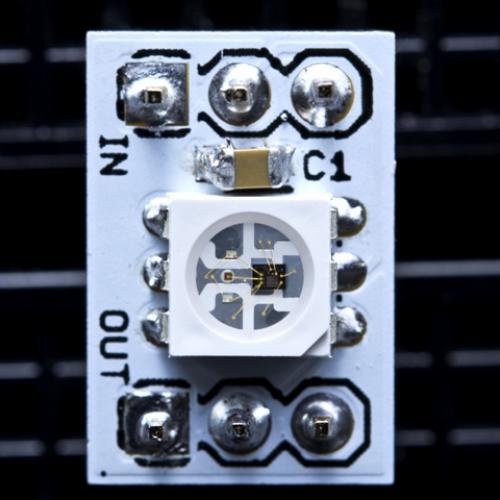

WS2812B – более компактная модификация чипа, предназначенная для монтажа внутри корпуса светодиода SMD 5050. Так вся сборка имеет всего 4 выхода: питание, общий вывод, вход передачи данных и выход передачи данных.

Адресные ленты стоят дороже обычных лент, и применяются обычно там, где простые ленты по какой-то причине не применимы: полноцветные модульные сборки, декоративная подсветка с управлением «soft light», наружная реклама и т. д. Особенность таких сборок в том, что они способны изменять и цвет и яркость отдельных своих сегментов по более сложному алгоритму, нежели простые LED-ленты, даже если эти LED-ленты оснащены умными драйверами.

ШИМ-сигнал управления подается со специального запрограммированного контроллера на вход ленты, и передается последовательно на вход одного чипа (digital input - DI), выходит из него (digital output - DO), затем проходит через второй чип, и т. д. Управление легко осуществить при помощи программы на ардуино .

Для взаимодействия с адресными лентами подходят библиотеки ардуино FastLED и Adafruit NeoPixel. Внутри библиотек содержатся полноценные скетчи, приняв которые за основу легко освоить самостоятельное создание новых световых эффектов. В заголовке скетча необходимо правильно указать количество светодиодов ленты и номер порта передачи данных.

Каждый RGB-светодиод на самом деле имеет в себе три светодиода (красный, зеленый и синий), поэтому для управления одним сегментом (один сегмент — это RGB-светодиод с чипом) требуется 3 байта информации, один байт — один цвет.

Каждый байт может принимать одно из 255 значений, поэтому в принципе каждый RGB-светодиод способен дать свет одним из 255³= 16581375 оттенков. Количество байт в одной команде равно таким образом 3 умножить на количество последовательных рабочих сегментов в ленте.

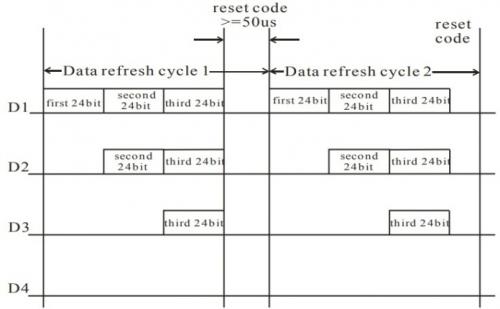

Посылаемая строка попадает на первый чип, который принимает первые три байта информации, пропуская остальные дальше через выход digital output (DO) – в следующий чип. Выдерживается пауза 50 мкс, означающая что следующий в очереди чип должен принять свои три байта информации. Если пауза будет длиться более 50 мкс, это значит что цикл закончен, и предстоит повторение рабочего цикла.

Адресная светодиодная лента своими руками. Технические характеристики

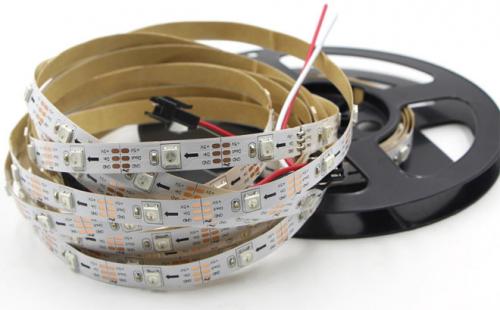

Адресная светодиодная лента состоит из RGB-светодиодов в SMD корпусе 5050 и микрочипов ШИМ-драйверов. В настоящее время наиболее популярными являются адресные LED-ленты с использованием чипов WS2811 и WS2812B. Модификация WS2811 представляет собой интегральную микросхему (ИМС) в корпусе DIP-8 (9,2х6,4 мм) или SOP-8 (5,1х4,0 мм). Данный 3-канальный драйвер имеет следующую конфигурацию выводов:

• 1 – ШИМ-регулируемый выход (красный);
• 2 – ШИМ-регулируемый выход (зелёный);
• 3 – ШИМ-регулируемый выход (синий);
• 4 – общий;
• 5 – выход передачи данных;
• 6 – вход передачи данных;
• 7 – выбор режима работы;
• 8 – питание +5В.

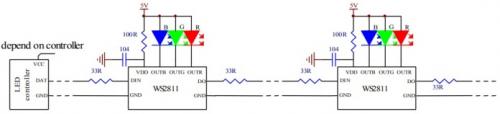

В адресной ленте с использованием чипа WS2811 и питанием 5 вольт микросхема драйвера располагается в непосредственной близости перед каждым RGB-светодиодом SMD 5050, рядом с которым также установлены токоограничивающие резисторы и конденсатор, защищающий от помех. Но на сегодняшний момент такие модели устарели и встречаются крайне редко. Сегодня в продаже имеются адресные светодиодные ленты на чипах WS2811 только с питанием от +12 В. В этом случае чип WS2811 управляет не одним светодиодом, а группой из 3 штук.Не успела ИМС WS2811 обрести популярность, как её место заняла более совершенная WS2812B. Данный тип ШИМ-драйвера намного компактнее и размещается непосредственно в корпусе светодиода SMD 5050. Если присмотреться, то под прозрачным люминофором можно увидеть миниатюрный чёрный прямоугольник с отходящими позолоченными проводниками.Подобная унификация позволила значительно упростить сборку адресных светодиодных лент и модулей, а сам WS2812B имеет лишь 4 вывода:

• 1 – питание (+3,5… +5,3 В);
• 2 – выход передачи данных;
• 3 – общий;
• 4 – вход передачи данных.

ИМС драйвера потребляет не более 1 мкА, а максимальный ток одного адресного светодиода составляет 60 мА. Диапазон рабочих температур: от -25 до +80°C.

При выборе адресной светодиодной ленты важным критерием является степень защиты от влаги и пыли. Для использования в уличных условиях подойдут только модели с IP65 и IP67.

Адресная светодиодная лента применение. Технические характеристики

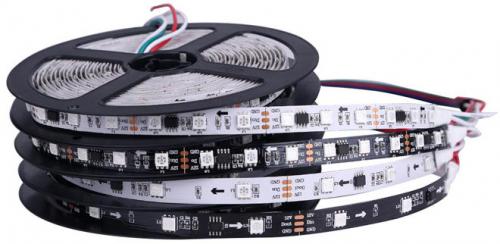

Адресная светодиодная лента состоит из RGB-светодиодов в SMD корпусе 5050 и микрочипов ШИМ-драйверов. В настоящее время наиболее популярными являются адресные LED-ленты с использованием чипов WS2811 и WS2812B. Модификация WS2811 представляет собой интегральную микросхему (ИМС) в корпусе DIP-8 (9,2х6,4 мм) или SOP-8 (5,1х4,0 мм). Данный 3-канальный драйвер имеет следующую конфигурацию выводов:

• 1 – ШИМ-регулируемый выход (красный);
• 2 – ШИМ-регулируемый выход (зелёный);
• 3 – ШИМ-регулируемый выход (синий);
• 4 – общий;
• 5 – выход передачи данных;
• 6 – вход передачи данных;
• 7 – выбор режима работы;
• 8 – питание +5В.

В адресной ленте с использованием чипа WS2811 и питанием 5 вольт микросхема драйвера располагается в непосредственной близости перед каждым RGB-светодиодом SMD 5050 , рядом с которым также установлены токоограничивающие резисторы и конденсатор, защищающий от помех. Но на сегодняшний момент такие модели устарели и встречаются крайне редко. Сегодня в продаже имеются адресные светодиодные ленты на чипах WS2811 только с питанием от +12 В. В этом случае чип WS2811 управляет не одним светодиодом, а группой из 3 штук.Не успела ИМС WS2811 обрести популярность, как её место заняла более совершенная WS2812B. Данный тип ШИМ-драйвера намного компактнее и размещается непосредственно в корпусе светодиода SMD 5050. Если присмотреться, то под прозрачным люминофором можно увидеть миниатюрный чёрный прямоугольник с отходящими позолоченными проводниками.Подобная унификация позволила значительно упростить сборку адресных светодиодных лент и модулей, а сам WS2812B имеет лишь 4 вывода:

• 1 – питание (+3,5… +5,3 В);
• 2 – выход передачи данных;
• 3 – общий;
• 4 – вход передачи данных.

ИМС драйвера потребляет не более 1 мкА, а максимальный ток одного адресного светодиода составляет 60 мА. Диапазон рабочих температур: от -25 до +80°C.

При выборе адресной светодиодной ленты важным критерием является степень защиты от влаги и пыли. Для использования в уличных условиях подойдут только модели с IP65 и IP67.
