Крыша 2 скатная ломаная крыша. Из каких частей состоит ломаная мансарда?

03.01.2020 в 03:14

Крыша 2 скатная ломаная крыша. Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки ;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Ломаная крыша мансарды. Виды мансардных надстроек

По действующим строительным нормам мансардой считается помещение под крышей, имеющее высоту от перекрытия до конька не менее 2500 мм. Если этот параметр меньше указанной границы, то помещение считается обычным чердаком.

  • Если вертикальные стойки, определяющие высоту стен помещения, имеют размер в 1500 мм, то чердачное пространство можно считать полноценным этажом.
  • Полумансардным называют чердачное помещение, в котором полностью отсутствуют вертикальные стойки, или если они имеют высоту от 500 до 700 мм.

Крыша 2 скатная ломаная крыша. Из каких частей состоит ломаная мансарда?

В основе любой конструкции крыши всегда заложены треугольники с их «жесткой» структурой

Существует несколько видов мансардных надстроек, но самыми популярными из них являются высокие двускатные и ломаные конструкции. Их популярность можно объяснить более простыми расчетами , относительно несложными монтажными работами и удобством в эксплуатации. На третьем месте, после двускатных и ломаных конструкций, можно назвать односкатный вариа нт кр ыши, который также иногда используется для обустройства мансарды. К сожалению, не в каждой конструкции дома можно применить этот вид надстройки, так как он требует не только реконструкции крыши, но и поднятия в высоту уже построенных стен, что значительно увеличивает нагрузку и на них, и на фундамент.

Если возводится новый дом, и планируется второй этаж в виде мансарды, то односкатный вариа нт кр ыши хорошо подойдет для этой цели. Кроме того, это поможет сэкономить на кровельном материале.

Более сложные конструкции — купольные, четырехскатные, а также с различными выступами-консолями, устроенными в скатах крыши (одноуровневые и многоуровневые), применяются крайне редко и только в эксклюзивных проектах, так как имеют сложную и в инженерных расчетах , и в монтаже конструкцию.

Крыша 2 скатная ломаная крыша. Из каких частей состоит ломаная мансарда? 01

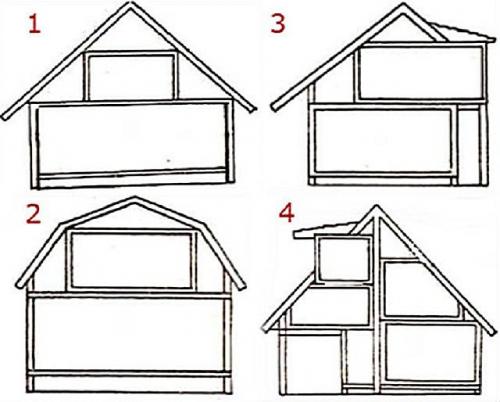

Разные виды мансардных крыш

На рисунке под номерами показаны:

1 – Двускатная мансарда.

2 – Ломаная мансарда

3 – Одноуровневая консольная мансарда

4 – Многоуровневая мансарда.

Двускатная мансарда

Чердачное помещение по д д вускатной крышей, которая устроена под углом между скатами в 80 ÷ 90 градусов на коньке, вполне может быть переоборудована под мансарду. Для создания под ней полноценных жилых помещений потребуется провести ряд необходимых реконструкций, к примеру, очень часто не обходится без укрепления чердачного перекрытия. Все эти переделки и плюс к этому – необходимое утепление непременно «съедят» значительную часть полезного пространства под крышей, поэтому не стоит ожидать, что комнаты в такой мансарде будут просторными и с высокими потолками.

Крыша 2 скатная ломаная крыша. Из каких частей состоит ломаная мансарда? 02

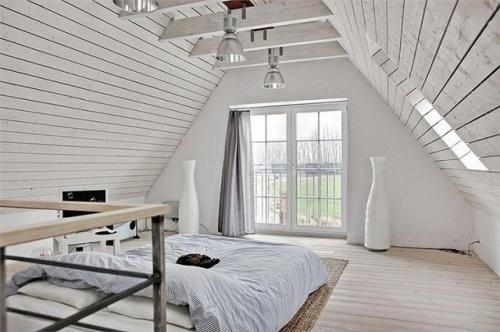

Двускатная мансарда изнутри

Конечно же, если габариты (длина и ширина) дома — достаточно большие, а крыша имеет значительный угол наклона (45 градусов или даже выше), то после переделок можно будет рассчитывать на относительно просторное мансардное помещение.

Ломаная крыша

Помещение под ломаной мансардной крышей будет гораздо просторнее и с достаточно высоким потолком. Такой чердак можно спокойно разделить на две раздельные комнаты.

Крыша 2 скатная ломаная крыша. Из каких частей состоит ломаная мансарда? 03

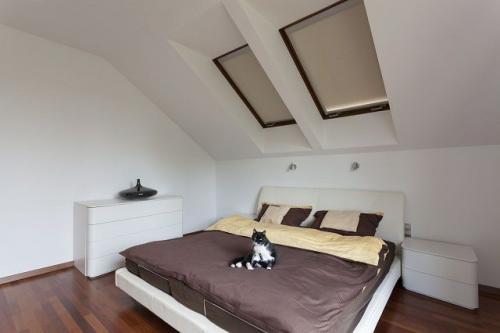

Интерьер мансарды, выполненной по «ломаному» типу

Ломаная крыша имеет четыре плоскости скатов. Располагают их под разными углами — верхние скаты называют коньковыми, а нижние – боковыми. Они, по большей части, и исполняют роль стен.

Этот вид мансардной крыши несколько сложнее в проектировании и монтаже, но зато и результат порадует просторными комнатами и респектабельным внешним видом дома.

Одноуровневая консольная мансарда

Этот вид мансарды имеет еще более сложную конструкцию, чем предыдущий, так как подразумевает смещение чердачного пространства в одну или другую сторону.

Крыша 2 скатная ломаная крыша. Из каких частей состоит ломаная мансарда? 04

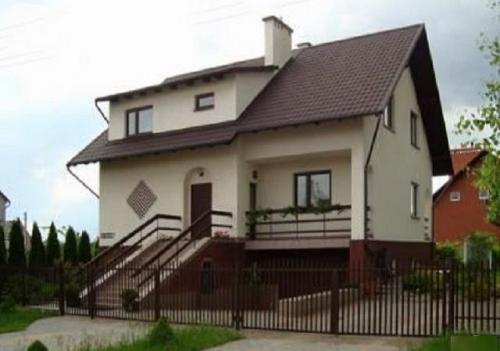

Консольное мансардное помещение

Используя этот вариант устройства мансарды можно получить просторные помещения, намного больше по площади, чем по д д вускатной крышей.

Конструкция одноуровневой мансардной крыши может повторять не только двускатный , но и  односкатный вариант – это будет зависеть от того, насколько предполагается вынести консоль за пределы чердака и поднять ее потолок.

Многоуровневая надстройка

Многоуровневая конструкция наиболее сложна в проектировании и монтаже. В ее разработке и возведении обязательно будет нужна помощь квалифицированных специалистов. Опорами для уровней мансардных помещений служат разные стропильные системы и перекрытия, которые объединяются с основной. Многоуровневая система предполагает расположение комнат на разных уровнях чердачного помещения, именно поэтому и консоли должны быть расположены именно так.

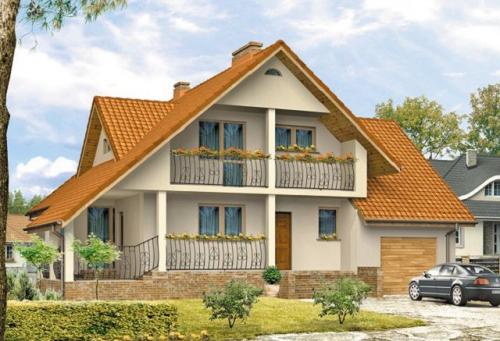

Крыша 2 скатная ломаная крыша. Из каких частей состоит ломаная мансарда? 05

Мансарда может иметь даже несколько уровней

Выбрав наиболее желательный вид мансарды, необходимо определить, возможно ли ее обустройство на старые стены дома, или же придется их укреплять. Поэтому  нужно провести точные расчеты и составить проект.

Ломаная мансардная крыша с балконом. Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

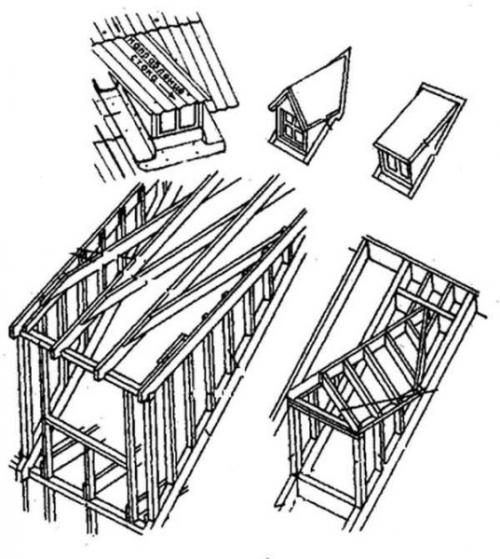

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Ломаная мансардная крыша с балконом. Сколько стоит построить мансарду

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Ломаная мансардная крыша с балконом. Сколько стоит построить мансарду

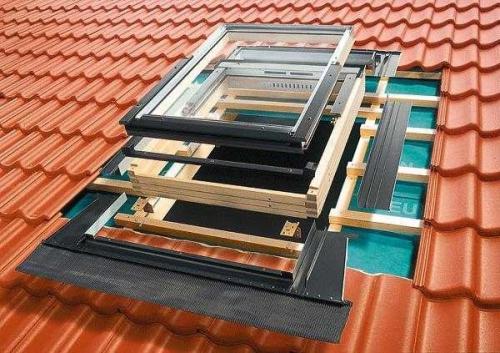

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Ломаная мансардная крыша с балконом. Сколько стоит построить мансарду

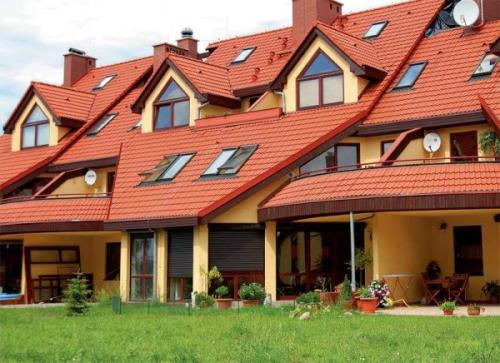

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

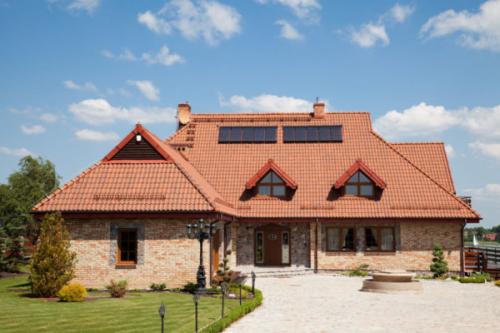

Сложные ломаные мансардные крыши. Цены на брус

Брус

На заметку! Если кровля ломаной формы, то нижняя часть будет иметь очень крутые скаты с углом наклона около 60-70 градусов, а сверху скаты, напротив, будут пологие (около 15-30 градусов).

Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).

Сложные ломаные мансардные крыши. Цены на брус

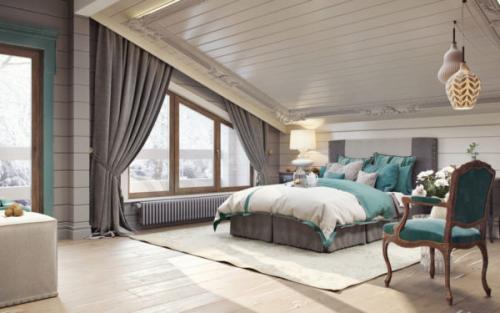

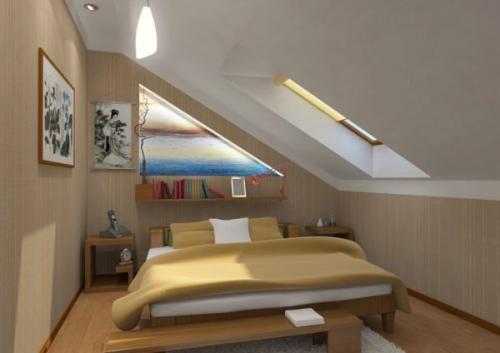

Спальня-мансарда

Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева. Но в случае с последним важно тщательно продумать меры противопожарной безопасности.

Сложные ломаные мансардные крыши. Цены на брус

Мансардная крыша

Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.

Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.

Внимание! В районах, где часто идут снегопады и количество осадков велико, рекомендуется устанавливать стропила с шагом не более 80 см.

Сложные ломаные мансардные крыши. Цены на брус

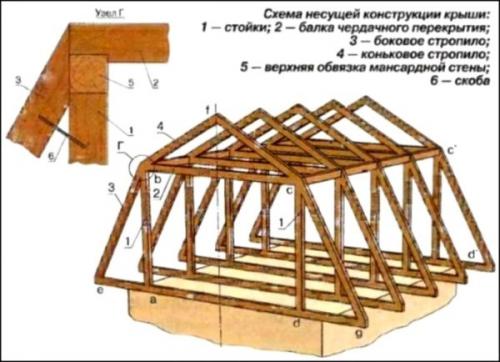

Схема каркаса для мансардной крыши

Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т. д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.

Утепление кровли мансарды

Важно! Не стоит забывать и о создании кровельных продухов, которые позволят воздуху спокойно циркулировать внутри конструкции крыши и помогать удалять конденсат.

Сложные ломаные мансардные крыши. Цены на брус

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

В большинстве случаев загородные коттеджи строятся с мансардой. И чтобы строение не выделялось слишком высокой кровлей, используют ломаный тип конструкции. Это позволяет применять более легкие стропильные балки, а скаты получаются менее широкими.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

Можно найти множество фото ломаных крыш в интернете, и сравнить преимущество четырехскатного каркаса с другими видами конструкций.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

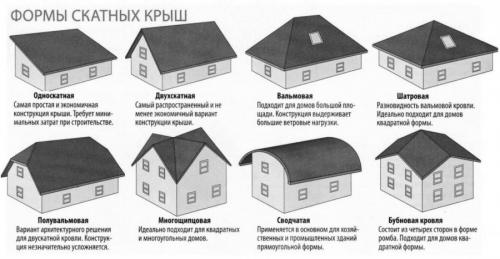

Разновидности ломаных крыш

Строительство такого каркаса с точки зрения экономичности относительно выгоднее других крыш. Для дизайнеров она открывает больше возможностей по оформлению. Существует несколько типов проектов домов с ломаной крышей:

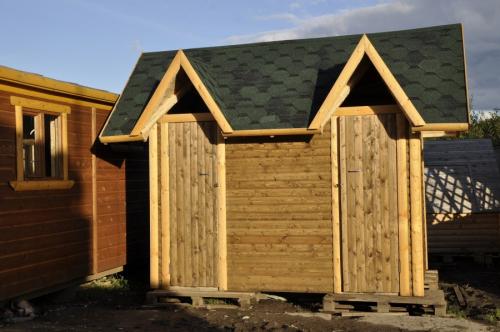

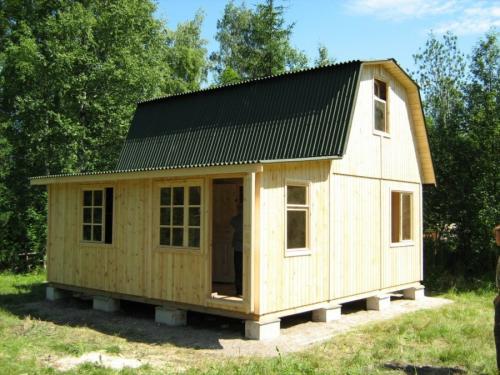

  • Типовое решение для дачного домика, с небольшим земельным участком;
  • Большая ломаная крыша для частного дома, может иметь сложное конструктивное решение. Часто встречаются крыши, на которых имеется по пять, и шесть скатов кровли;
  • Ломаная крыша, имеющая балкон или террасу, смотрится достаточно красиво. Но подобные решения очень трудоемки. Для возведения такого каркаса потребуется помощь высококлассных строительных мастеров.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

Как проводить расчет конструкции

Расчеты всех кровельных каркасов осуществляются в несколько этапов: выясняется нужное количество материалов; способность стропильного каркаса выдержать нагрузку. На фото можно найти чертежи ломаных крыш, на которых отмечены все необходимые размеры.

Чтобы рассчитать нагрузку на стропильную систему, нужно воспользоваться следующими значениями:

  • Общий вес кровельных материалов;
  • Нагрузка от теплоизоляции;
  • Общая масса обрешетки;
  • Какое расстояние между карнизом и коньком;
  • Угол наклона скатов;
  • Шаг крепления стропил и обрешетки;
  • Вес работников выполняющих монтажные работы, и дополнительный вес стеклопакетов, и вентиляции (если таковые будут).

Зная эти значения можно произвести соответствующие вычисления. Это примеры расчета ломаной крыши. С их помощью можно понять подходят ли сечения различных элементов к выбранной конструкции.

Поэтапное строительство крыши

Чтобы работа прошла успешно, рассмотрим инструкцию для строительства ломаной крыши:

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

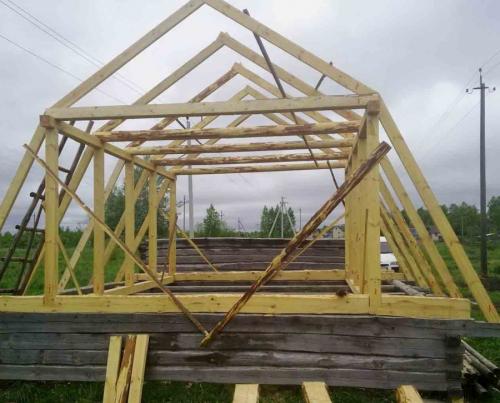

Фиксация мауэрлата проходит с помощью верхнего обвязочного бруса. Монтаж стропильных ног осуществляется в соответствии с чертежным проектом. Крепление опорного бруса и стропильного элемента делается с помощью пазов.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

Устанавливается вертикальная стойка, она крепится к балке перекрытия. Процедура повторяется с каждым следующим элементом, образую каркас будущей мансарды. Для связок стоек используются прогоны. Они будут затяжкой для верхних стропил и балок мансарды.

Далее все работы проходят в соответствии с проектом. Стропильные элементы образующие отвесные кровельные скосы, и служащие затяжками верхних стропил с опорным брусом должны выполняться в наслонном виде. Конструкция стропил имеет висячий тип.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

Висячие стропила фиксируются на бабках. Это придает конструкции жесткость. Они скрепляются с затяжками.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

Если есть необходимость, то устанавливаются подкосы, и распорки. Все детали креплений заранее вносятся в проектные чертежи крыши.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

На торцевые стропила монтируются каркасы, на которые будут крепиться фронтоны, проемы дверей, стеклопакеты.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

Чтобы правильно сделать ломаную крышу своими руками, нужно четко соблюдать проектные чертежи, и схемы.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

Конструктивное преимущество

Конструкция мансарды может быть разной, но преимущество остается за ломаной крышей. При относительно небольшой высоте кровли помещение мансарды получается с высокими потолками. Ее пространство используется более практично.

Можно отметить несколько особенностей конструкции ломаной крыши:

  • Повышается теплоизоляция всего дома;
  • Подкровельное пространство используется разумно;
  • Крутизна боковых скатов не дает снегу задерживаться;
  • Мансарда имеет полноценные потолки.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

Заключение

При помощи ломаной крыши можно существенно увеличить внутреннее пространство дома. Ее строительство требует профессионального подхода, но благодаря имеющимся простым видам конструкций возможна и самостоятельная сборка.

Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

    Ломаная крыша на дом. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)
