Для удобства восприятия информации мы разделили весь процесс строительства металлической винтовой лестницы на несколько основных этапов.

Этап 1: изготовление ступеней

Первым делом необходимо будет изготовить ступени винтовой лестницы. Для этого нам понадобится уголок и стальная полоса.

Отрезаем заготовки требуемого размера, после чего приступаем к сборке первой ступеньки для лестницы.

Сначала из металлического уголка свариваем рамку трапециевидной формы (в вашем случае это может быть и прямоугольная ступенька).

Внутри рамки в продольном направлении привариваются отрезки металлической полосы. Потом привариваем поперечины, расположенные на одинаковом расстоянии друг от друга.

К усеченной части ступени приваривается кольцо (можно отрезать его от стальной круглой трубы), и зачищаем сварные швы болгаркой.

По такому же принципу необходимо будет изготовить и остальные ступени — их количество будет зависеть от высоты винтовой лестницы.

Этап 2: установка опорной монтажной пластины и стойки

Из листового металла вырезаем квадратную пластину, и сверлим в ней крепежные отверстия.

Связанные вопросы и ответы:

Что нужно для создания винтовой лестницы из металла

Зная, как изготовить винтовую лестницу своими руками — вы придадите вашему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы самостоятельно сможете выбрать нужные материалы, выполнить необходимые расчеты и сделать по-настоящему качественный монтаж винтовой лестницы, чертежи которых вам обязательно пригодятся.

Любой из нас пытается сделать в своем доме оригинальную атмосферу, придать жилищу привлекательный вид и создать уникальный интерьер. Если дом рассчитан на несколько этажей, то непременно появляется вопрос о лестнице, которая ведет этажом выше. Для решения пространственной проблемы размещения лестницы, нужно подумать над ее конструкцией и просмотреть не одно фото, а также чертежи винтовых лестниц.

В маленьких помещениях, которые не позволяют выделить достаточное пространство, великолепно будет выглядеть винтовой вариант, который даст возможность на небольшой площади установить нужное количество ступеней для удобного подъема.

Помимо этого, нужно заметить, что расход стройматериалов на винтовую лестницу будет гораздо меньше, чем на маршевую. Поэтому, изготовленная винтовая лестница своими руками, обойдется гораздо дешевле и станет более выгодным вложением денег.

Использование разных материалов, чертежей, видов конструкции и декораций даст возможность вам не только существенно украсить интерьер дома, но и проявить ваши таланты декоратора, дизайнера и оформителя.

Металлическая или деревянная, задрапированная или прозрачная, она будет гармонично вписываться в окружающее пространство, восхищать и поражать всех гостей.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Какие инструменты необходимы для создания винтовой лестницы из металла

Строить винтовую лестницу из металла своими руками - отличный способ добавить элегантности и функциональности в частный дом. Винтовые лестницы славятся своей компактностью, красотой и возможностью приспособиться под различные пространства. В этой статье мы рассмотрим несколько важных шагов в построении винтовой лестницы.

Первым шагом является выбор материала для вашей лестницы. Металл является одним из самых популярных выборов благодаря своей прочности и долговечности. Определите, какой тип металла вы хотите использовать - сталь, нержавеющую сталь, алюминий и так далее. Учтите особенности каждого материала и выберите подходящий для ваших потребностей.

Далее, необходимо разработать дизайн лестницы. Выберите стиль, который соответствует интерьеру вашего частного дома. Винтовые лестницы могут быть современными, классическими, минималистичными или даже ретро. Рассмотрите также дополнительные элементы, такие как перила, покрытие ступеней и ограждения. Не забудьте учесть все безопасностные стандарты при разработке дизайна.

После этого подготовьте необходимые инструменты и материалы. Возможно, вам понадобятся следующие инструменты: пила, сварочный аппарат, сверлильный станок, измерительный инструмент, отвертки и другие. Отличным вариантом будет проконсультироваться с профессионалами, чтобы получить рекомендации по выбору инструментов и материалов соответственно вашим требованиям и возможностям.

Когда у вас уже есть все необходимое, приступайте к построению лестницы. Начните со сборки каркаса и приварки металлических ступеней. Обратите внимание на правильное соединение деталей, так как это важно для устойчивости и надежности лестницы. Затем продолжайте с установкой перил и ограждений, чтобы обеспечить безопасность пользователям. Убедитесь, что все элементы закреплены прочно и надежно.

Важным шагом является также проведение испытаний лестницы на прочность и безопасность. Убедитесь, что она выдерживает необходимые нагрузки и не имеет недостатков. Если необходимо, внесите корректировки и исправьте любые несоответствия. Не забудьте о тщательной обработке поверхности и покрытии лестницы защитным слоем, чтобы сохранить ее внешний вид и предотвратить коррозию.

В итоге, построение винтовой лестницы из металла своими руками - это интригующий и увлекательный проект, который придаст вашему частному дому уникальность и стиль. Однако, если у вас отсутствуют навыки и опыт в строительстве, лучше обратиться к профессионалам, чтобы получить качественный результат.

Креативная лестница! И недорого!! СТРОИМ ДЛЯ СЕБЯ

Идеальные лестницы. Советы архитектора, ГОСТы и подборка крутых идей

Экономлю на лестнице. Сварщик Самоучка!! СТРОИМ ДЛЯ СЕБЯ

Лестница металлическая своими руками

Монтаж винтовой лестницы за 2 минуты

Каркас винтовой лестницы своими руками. Самодельная винтовая лестница. Часть 1

Лайфхак Лестница на второй этаж-3000 руб. Своими руками.

Проектирование лестниц. Часть 2. Как правильно спроектировать проем под лестницу.

Николай Фонов

Я профессиональный строитель с более чем 15-летним опытом в сфере строительства и архитектуры. Моя карьера началась с мелких заказов, и постепенно я добился признания в качестве эксперта в области возведения жилых и коммерческих зданий. С годами я не только накопил богатый практический опыт, но и углубил свои знания в современных строительных технологиях и материалах. Я участвовал в проектировании и строительстве различных объектов, от небольших частных домов до крупных коммерческих комплексов, и горжусь каждым из них. Строительство для меня не просто работа, это моя страсть и жизненный путь.

Как выбрать материал для винтовой лестницы из металла

Какие типы металла можно использовать для создания винтовой лестницы

Винтовые лестницы названы так благодаря своему внешнему сходству с винтом. Начинаясь на верхнем этаже, такая лестница спускается легкой ленточкой серпантина. Украшение, функциональное дополнение и легкая конструкция, которую можно собрать самостоятельно.

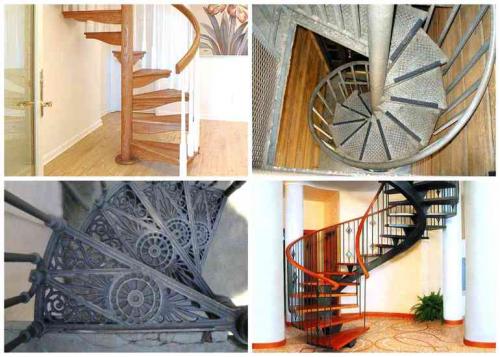

Лестницы винтового типа имеют четыре основных вида в зависимости от способа крепления ступеней.

• Ось + стены. Для этой конструкции вначале устанавливается центральная ось – столб, труба или просто даже соединительные элементы ступеней. Стены помещения, расположенные вблизи проема для лестницы, являются самым распространенным способом крепления. Таким образом, основная нагрузка конструкции ложится на центральный столб и стены помещения.
• Консольное крепление. Главным действующим лицом по-прежнему остается центральная ось – широкая труба. На нее крепятся ступени при помощи консолей. Стены помещения в этом не участвуют, лестница может располагаться посреди комнаты, но конструкция получается довольно устойчивой, жесткой и прочной за счет консольного крепления.

• Гнутая тетива + ограждение. Один из самых оригинальных и легких вариантов. Такие конструкции, как правило, создают иллюзию парения в воздухе. На самом деле лестница с этим видом крепления имеет повышенную сложность установки, при этом остается довольно прочной и безопасной. Здесь нет центральной оси, на которую могли бы опереться ступени. Главным звеном всей конструкции являются спиральные тетивы – косоуры ленточной формы. Из этих витиеватых полосок вверх устремляются балясины, на которые крепятся перила. Либо к тетивам лестницы могут крепиться монолитные широкие полосы, также выполняющие роль опоры-ограждения для человека.
• Этот вид очень похож на второй – консольное крепление, но не является таковым. Это своеобразная сборная конструкция, ступени которой нанизаны на обсадную опорную трубу узким своим концом. Здесь также не используют стены или какую-либо другую дополнительную опору.

Круговая лестница – это полноценная спуско-подъемная конструкция, которая своей формой обеспечивает удобную и практичную эксплуатацию. Если взглянуть на нее готовую с высоты второго этажа, можно увидеть рисунок лестницы. Каскадная вереница ступеней обычно спускается по ровной окружности с минимальным диаметром. Иногда можно лицезреть фигуру многоугольника, когда лестница опирается на центровую ось и стены помещения.

Оригинальная модульная лестница представляет собой такую же винтовую конструкцию, только с небольшим витком. Это конструкция, в основе которой лежит установка ступеней-модулей друг на друга. А также имеется одна центральная опора, которая ставится строго посредине винтового марша и придает конструкции прочность. Однако такие лестницы чаще всего используются там, где приходится нечасто подниматься наверх.

Она может быть травмоопасной и неудобной.

Готовые винтовые лестничные конструкции включают в себя такие основные комплектующие:

• ступени;
• верхняя площадка;
• столб для установки перил;
• непосредственно перила;
• центровой столб – ось конструкции;
• стойки-балясины, которые соединяют витки лестницы в единую конструкцию;
• ограждение второго этажа.

Основные моменты сборки обозначены четырьмя узлами.

Мини-схема по наборной комплектации винтовых лестниц выглядит так:

• узел А – крепление осевой трубы к перилам второго этажа;
• узел Б – центровая труба соединяется с консолью ступени;
• узел В – на ось устанавливаются шайбы и гильза, которые выполняют функцию фиксатора консолей, а также служат для декоративного оформления конструкции;
• узел Г – объединение нижнего опорного центра с основной трубой.

Как определить размеры винтовой лестницы из металла

Чтобы разобраться, как сделать винтовую лестницу, я решил составить схему и рассчитать нужные цифры. Из изученных мной источников стало известно, что составление подробного чертежа является обязательным условием. Его наличие помогает избежать множества ошибок.

Специалисты рекомендуют начинать составление схемы с проектирования части лестницы, которая будет располагаться на первом этаже. Первоначально указывается, где разместится готовая конструкция. На этом этапе очень важно рассчитать размеры, такие как длина, ширина и наклон.

Ориентироваться требуется на установленный масштаб. При этом важно рассчитать и описать, как изменится конфигурация ступеней при использовании поворотных полотен. Обязательным условием является точное соблюдение всех параметров. При этом все составляющие должны сочетаться.

Металлическая винтовая лестница

Источник zanvd.ru

Отдельная схема составляется для четкого обозначения круглых углов лестничного подъема. Предполагается выполнение нескольких обязательных этапов, таких как:

1. Расчет конструкции.
2. Высчитывание ступеней.
3. Составление чертежа.

Получив представление об этапах проведения расчетов и проектирования, я решил, что стоит рассмотреть их более подробно. Посчитал, что это поможет мне справиться со всеми задачами без каких-либо задержек и проблем.

Мне стало известно, что при проведении замеров будущего изделия, важно соблюдать пошаговую инструкцию, а также следовать заранее созданной схеме. Такой подход даст возможность избежать типовых ошибок. Дополнительно исключить их поможет соблюдение простых правил, таких как:

1. Обеспечение ширины лестничного марша в 900-1000 мм. Если придерживаться этих размеров, то человеку будет удобно проходить по винтовой лестнице. Превышать эти значения допустимо только при создании прямого аналога.
2. Задание оптимального угла наклона. Его среднее значение составляет 45°. Чем меньше этот показатель, тем больше места будет занимать лестница.
3. Задание оптимального расстояния между поручнем и проемочной кромкой. Минимальное значение составляет 100 мм.

Я хотел как можно подробнее ознакомиться с каждым моментом, чтобы избежать ошибок, влекущих ненужные последствия. Пренебрежение какими-либо мелочами, может спровоцировать дополнительные расходы, а также неоправданную трату времени и нервов.

Один из вариантов расчета винтовой лестницы

Источник tsk-service.ru

Когда составляется проект изготавливаемой своими руками винтовой лестницы, требуется принимать во внимание параметры готовых элементов, а также их общее количество. Толщина ступеней, например, не должна быть меньше 5 см при стандартных габаритах лестницы.

Чтобы рассчитать оптимальное количество ступеней, требуется собрать информацию относительно высоты будущей конструкции. К расчетам можно приступать, когда известны все данные. Чтобы рассчитать число ступеней, требуется высоту лестницы разделить на их аналогичные показатели. При этом габариты каждой поступи высчитываются по особой формуле.

Как создать распорку для винтовой лестницы из металла

Конечно, есть очень красивые, оригинальные, порой даже невероятные по замыслу конструкции. Но такие вещи под силу соорудить только опытным мастерам – подобный процесс сложен, состоит из различных этапов, нередко требует привлечения специалистов из других сфер (кузнецов, художников, столяров-краснодеревщиков).

Поэтому для начала стоит рассмотреть простой вариант с применением металла и дерева. Производители предлагают довольно широкий ассортимент винтовых лестниц для загородных домов, стоимость которых вполне демократична. Возможно, стоит рассмотреть вариант покупки уже готового изделия – даже если это будет несколько дороже, такое приобретение позволит сэкономить время и силы, да и выглядеть будет аккуратно и эстетично.

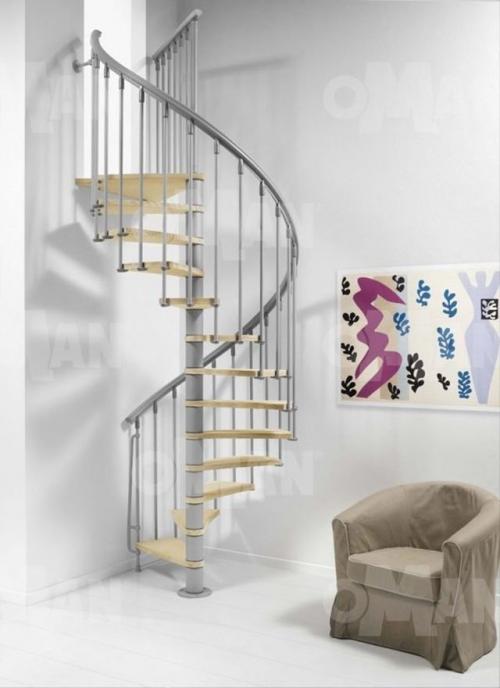

Для примера – обратите внимание на эту модель, которую сегодня предлагает компания «OMAN»:

Модель NICE 1

Этот вариант может стать отличной альтернативой винтовой конструкции – он очень компактный и стильный. Вполне подходит для использования не только для перехода по этажам, но и на чердак, в мансарду или в подвал.

Но вернемся к вопросу изготовления винтовой лестницы. Для этого понадобится стальная труба (10 и более см в диаметре). Один конец необходимо будет забетонировать в пол нижнего этажа, второй – приварить к опорной балке на втором этаже. Вместо бетонирования можно приварить к трубе опорный пятак и длинными болтами закрепить его на нижней площадке.

Необходимо приварить к трубе металлические уголки в тех местах, где будут крепиться ступени (согласно заранее составленному проекту). Каркас формируется последовательно, каждая ступенька соединяется с предыдущим элементом кронштейном. При необходимости к противоположному от опорного столба краю каждой ступени привариваются вертикальные опоры, которые нужно будет скрепить поручнем.

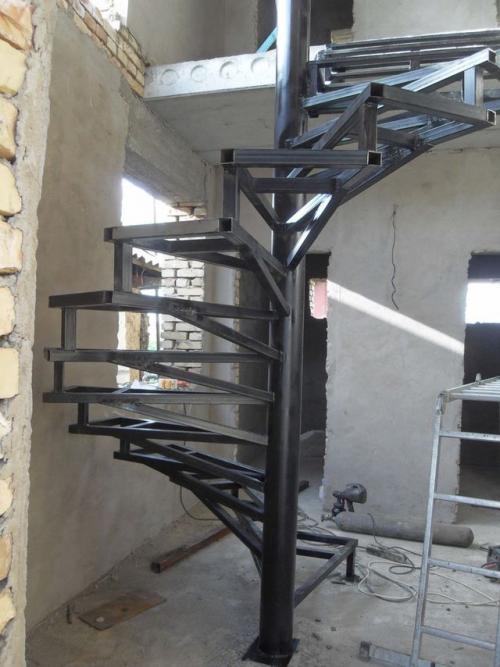

Взгляните на фото этой лестницы, изготовленной самостоятельно:

Сварная конструкция

Следующий шаг – изготовление непосредственно самих деревянных ступеней. Для этого лучше всего воспользоваться шаблоном. Сначала нужно рассчитать размеры и форму будущих элементов, затем прорисовать их на картоне и вырезать. После этого при помощи шаблона выпиливаются детали из дерева. Передние торцы лучше всего закрыть профилем из пластика подходящего цвета. Не стоит скруглять края – это может быть небезопасно при эксплуатации изделия. Готовые ступеньки накладываются сверху на металлические уголки.

Изготовление перил – этап не самый простой, поскольку требуются гнутые элементы. Дерево для этого нужно определенным способом вымачивать, распаривать и гнуть – подобный процесс совершенно точно не подходит для начинающих мастеров. Лучше обратить внимание на сварную конструкцию из тонких металлических труб, возможна также имитация дерева из пластика.

Как создать ступени для винтовой лестницы из металла

Если у вас дом предполагает наличие второго этажа, то стоит подумать о том, какая будет туда вести лестница. Винтовая лестница, может, не так удобна, как кажется на первый взгляд, зато она имеет несомненное преимущество перед другими: она не занимает много места, а по эстетическим качествам может дать форму многим широким лестницам. Вариантов для создания такой лестницы достаточно много и все ни по-своему интересны и необычны.

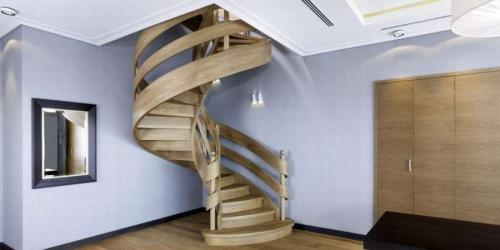

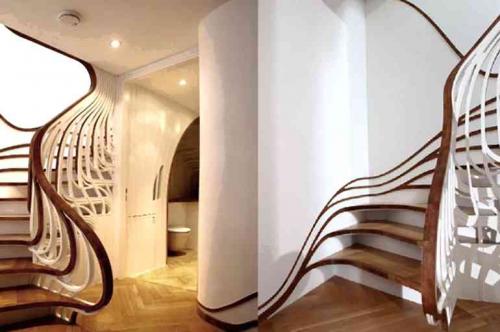

Это не просто винтовая лестница, это целое произведение искусств. Красивый изгиб ступеней дополняется необычной конструкцией перил - все выполнено из дерева. Красив, удобно, экологично.

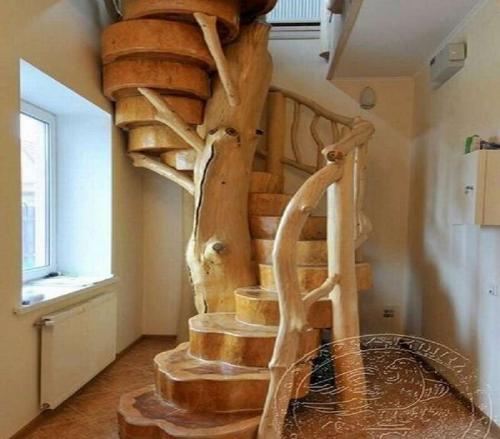

А эта массивная винтовая лестница как будто просто выросла из пола, оно и понятно, это дерево, нарочито неровной формы, массивные ступени, такие же неровные перила и стойки к ним - только лак и никакой краски.

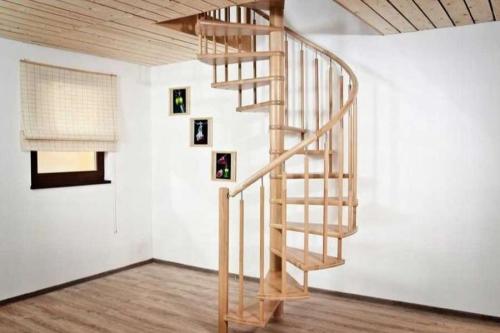

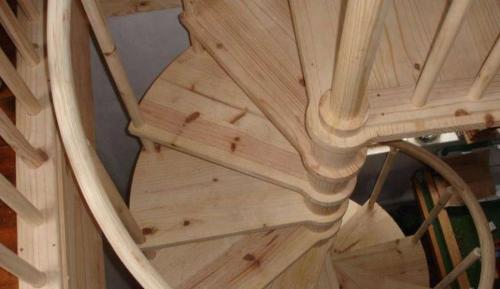

Светлая древесина придает такой винтовой лестнице легкость. Простая конструкция, лихо "закрученная" вокруг центрального столба, позволяет говорить не только о красоте конструкции, но и удобстве ее.

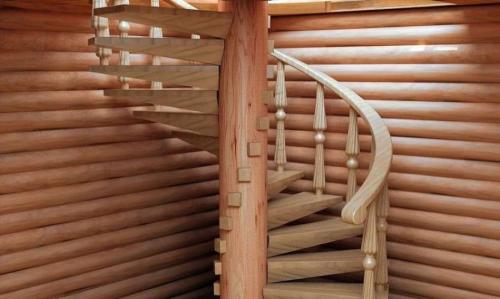

Интересное решение для винтовой лестницы - толстый стол, к которому крепится лестница, имеет квадратики, которые могут выступать в качестве декора или еще один вариантом перил. Дерево, также без покраски, только лак.

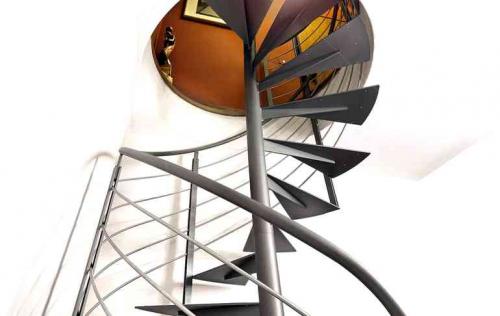

Оригинальная конструкция следующей винтовой лестница достойна восхищения - лаконичная - по максимуму, из материалов - металлическая труба большего диаметра, меньшего - в качестве поручней, и деревянные ступеньки.

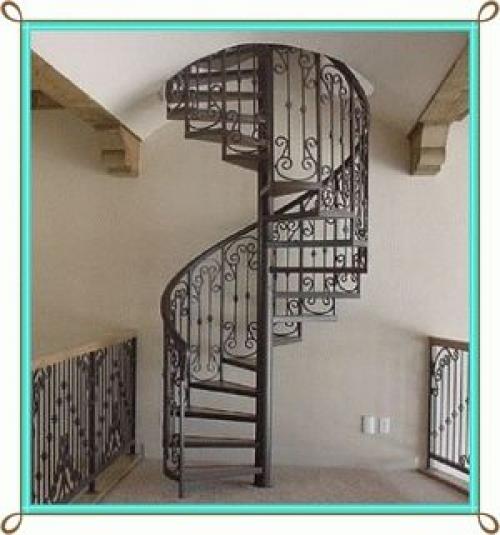

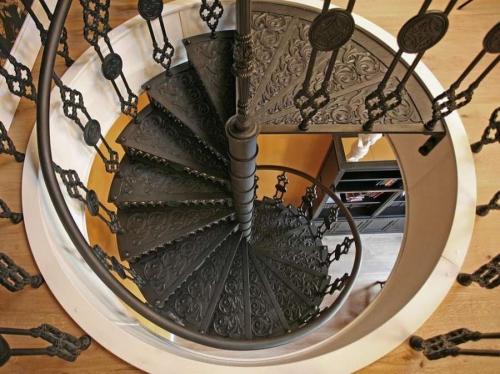

Металлическая лестница такого типа - максимум прочности, а еще это красиво и удобно. Один узор на ступенях чего стоит, просто залюбуешься.

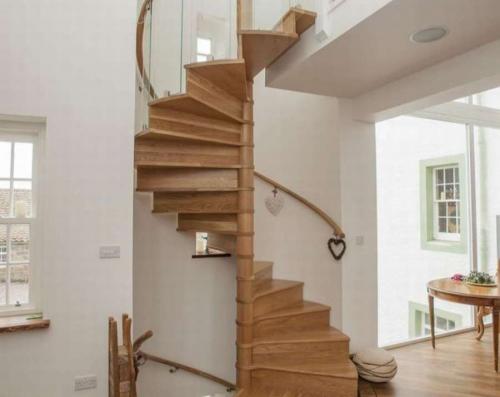

Ничего лишнего, даже перила только по стене, а сверху для безопасности добавлены стеклянные панели на металлических держателях, ступеньки выполняются из дерева, как и легкие перила.

Центральный столб из дерева, ступеньки, и простые перила со стойками - все это не только красиво, но и очень ажурно смотрится.

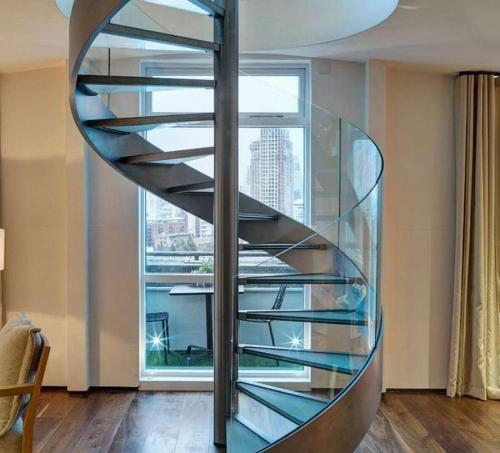

Дерево и стекло - отличное сочетание для лестницы винтовой. Она не только оригинально смотрится, но создает ощущение полета и легкости, да и место не загромождает.

Эта лестница - сочетание дерева, металла, а нижняя часть лестницы, куда крепятся ступени, как будто обнимает всю конструкцию.

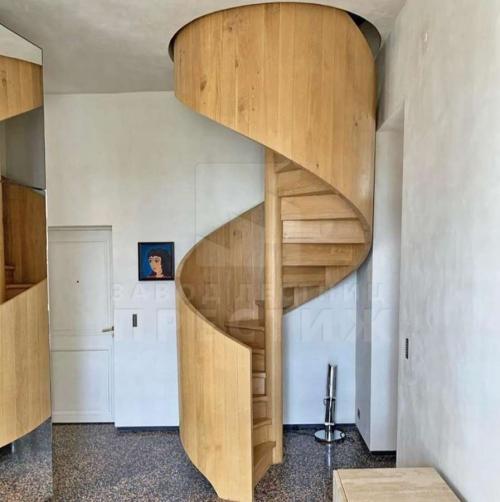

Еще одна вариация на тему "обнимания" - в этой деревянной лестнице сплошное деревянное полотно перил, и это очень уютно и безопасно.

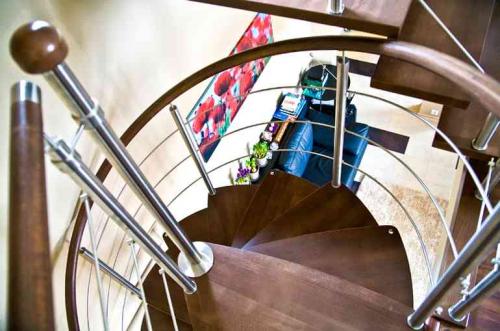

Как сделать винтовую лестницу из металла безопасной

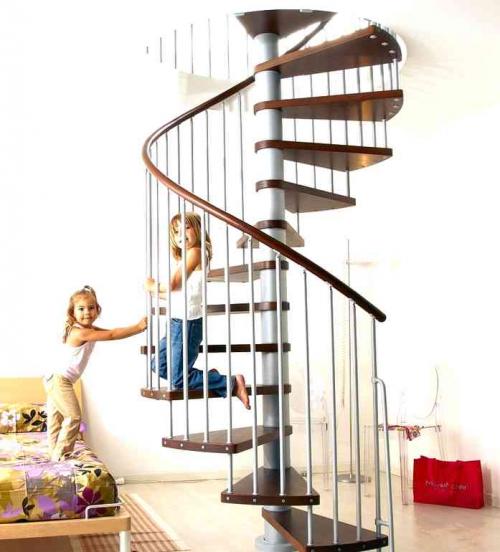

Винтовые лестницы первоначально использовались для экономии места в доме, сегодня эти конструкции часто выбираются за их красоту и изящество, придавая дизайну интерьера старинный вид.

Конечно, ходить по винтовой лестнице не просто. Из-за своих необычных компактных размеров даже взрослые люди, как правило, по такой конструкции ступают осторожно. Для родителей наличие такого сооружения может стать серьезной проблемой, так как они часто будут бояться того, что оставленный без присмотра ребенок может упасть и получить травмы.

Меры предосторожности

Существует целый ряд мер предосторожности, которые специально разработаны для защиты детей. Если в доме есть винтовая лестница, то она может представлять серьезную угрозу для детей, особенно для тех, кто ползает или только начинает ходить. Как правило, лестницы такого типа не только узкие и трудные для движения, они также известны наличием открытых подступенков (через которые ребенок может провалиться). Чтобы убедиться в том, что винтовое сооружение в доме соответствует нормам безопасности необходимо:

• убедиться, что конструкция не загромождена игрушками, обувью или другими предметами;
• в верхней и нижней части лестницы необходимо установить ворота, которые будут иметь блокировку от детей;

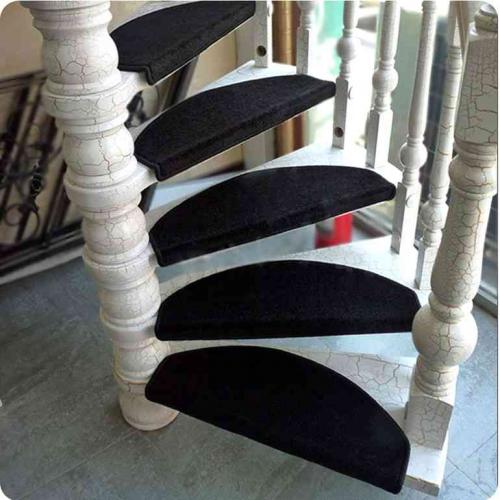

• необходимо оборудовать ступени лестницы нескользящими ковриками;

Дополнительные способы

Чтобы удержать равновесие необходимы перила. Эта мера безопасности гарантирует, что у пользователей есть точка опоры. Плохо освещенная лестница может привезти к тому, что люди потеряют равновесие или споткнутся. Простым решением станет освещение конструкции. Обычно рекомендуют прикреплять светодиодные полосы под края каждой ступени. Кроме того, если в качестве отделки выбран светлый материал, это положительно повлиять на видимость лестницы.Если предусмотрены детские перила, то лучший вариант – это сплошная конструкция без просветов.

Конструктивные особенности

При планировании винтовой лестницы, необходимо учесть ряд важнейших параметров:

1. Материал (металлическая, деревянная).
2. Размеры ступеней.
3. Ширину проступи.
4. Тип и форму поручней.

Наиболее практичными являются винтовые конструкции, у которых ширина пролета не менее 1 метра. В диаметре такая лестница от 2 до 2.2м. Удобная и безопасная конструкция должна иметь оптимальную высоту не менее 2 м. Это позволить свободно по ней передвигаться. Крепление лестницы должно быть надежным, прочным. В качестве крепежа используются кронштейны.

Советы от специалистов : следует отдавать предпочтение маршевым лестницам с высотой ступеней до 18см и углом наклона не более 35 градусов.При высоком проеме обязательно нужны пролеты.

Ширину ступени нужно сделать максимальной, а закрученность самой конструкции минимальной.

Как видите, вопросы безопасности можно решить, если правильно подойти к планированию и строительству конструкции. Поэтому для нас важно ваше мнение. Поделитесь своими соображениями в комментариях и помогите найти лучшее и наиболее приемлемое решение.
