Монтаж сотового поликарбоната на металлический каркас инструкция. Правила сверления отверстий
Монтаж сотового поликарбоната на металлический каркас инструкция. Правила сверления отверстий
После замеров и раскроя, настал черед просверлить сотовый поликарбонат. Особенности монтажа саморезами нужно изучить, чтобы не испортить конструкцию. Главное — соблюдение температурных зазоров. Материал подвержен расширению из-за разницы температур. Чем она больше, тем серьезнее нужно отнестись к этому показателю. Если сделать отверстие диаметром крепежного элемента, то рано или поздно вся поверхность пойдет трещинами.
Чтобы сделать правильный расчет, определите максимальный диапазон температур и сложите значения. Например, минимальная цифра зимой составит -30, а максимальная летом +40. Мы имеем значение 70. Коэффициент температурного расширения составляет 0,065 мм на один градус. Умножаем 70х0,065= 4,55 мм — это размер зазора на каждый метр панели. Если лист окрашен, то добавляйте еще 15°. Стандартный зазор при шаге отверстий 35 см составит 2-3 мм.
Теперь вам понадобятся сверла различного диаметра, саморезы и термошайбы к ним, чтобы прикрепить сотовый поликарбонат. Как правильно установить крепежи можно изучить по рисунку. Используйте специальные пластиковые шайбы, уплотнители и крышки. Кроме красивого дизайна, это предотвратит дополнительный нагрев панели от металла.
Соблюдайте угол сверления. Его минимальное значение — 90°, а максимальное — 118°. Старайтесь размечать отверстия между ребрами жесткости на 40 мм от краев листа. Монтаж поликарбоната на металлический каркас
Изучив, как собрать поликарбонат с помощью саморезов, становится очевидно, что все эти меры направлены на продление срока службы всей конструкции.
Внимание! Никогда не перетягивайте саморезы. Жесткость крепления даже с учетом температурного расширения даст эффект его отсутствия.

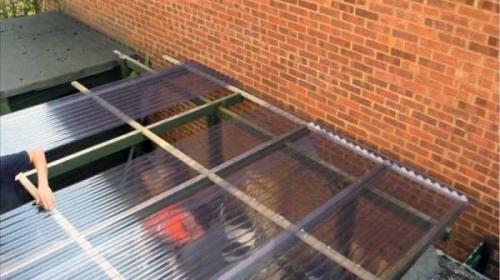

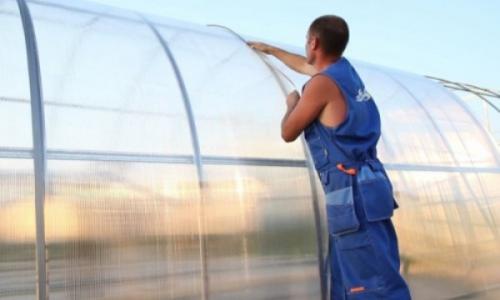

Поликарбонат вдоль или поперек. Ошибки с расположением листов
Поликарбонат установлен, внутренней стороной наружу — поликарбонат имеет две стороны наружную и внутреннюю. С наружной стороны наносят слой, который защищает лист от ультрафиолетовых лучей. На лицевую сторону клеят пленку, на которой указывают параметры материала. Если лист положить неправильно он быстро потускнеет и начнет трескаться.
Панели смонтированы сотами поперек ската — поликарбонат стелют, чтобы соты были расположены вдоль склона. Если положить поперек влага будет скапливаться в ячейках, а при морозе замёрзнет и разорвет лист. Поэтому поликарбонат кладут ячейками вдоль ската, торцы заклеивают перфорированной лентой. Она защищает ячейки от мусора и выводит из сот лишнюю влагу. Также при неправильной установке вода может попасть в замок межу листами и разорвать соединение.
Выбран неправильный радиус изгиба — поликарбонат выпускают толщиной от 4 до 32 мм. В частном строительстве для навеса или козырька применяют изделия 10 — 16 мм, для стенных перегородок достаточно 6 — 10 мм. Толщина листа влияет на радиус изгиба, чем толще поликарбонат, тем он меньше гнется. Сильный изгиб сотовой панели мешает плотному соединению на стыках. Замки плохо выгибаются и получаются зазоры. Перед тем как застелить навес проверяют допустимый радиус.
Неправильное хранение — хранят изделия под навесом или в помещении. Нельзя допускать попадания прямых солнечных лучей. Защитная пленка нагревается и припаивается к поверхности панели. После чего снять защитный слой сложно. Чтобы избежать долгого очищения пленки от поверхности, поликарбонат хранят в помещениях.
Соединитель для поликарбоната. Профиль соединительный разъемный для поликарбоната
Разъемная соединительная планка для поликарбоната, выполненная из пластика, состоит из следующих элементов:
- нижнего фрагмента, который называется базой;
- верхней крышки, которую необходимо крепить на базе.
Пластиковое изделие разъемного типа необходимо монтировать по следующему пошаговому алгоритму:
- Первым делом потребуется установить, после чего закрепить на каркасе при помощи саморезов нижнюю часть пластикового соединительного изделия. Крепление обязательно должно быть осуществлено по центральному каналу точечно с соблюдением расстояния от 30 см до 50 см.
- После этого полимерную панель укладывают торцевой частью на нижнюю поверхность фрагмента, при этом между вертикальной стенкой и краем материала должен остаться зазор порядка 2-3 мм.
- Элемент соединительной конструкции монтируют со второй стороны панели, после чего осуществляют точечное крепление на несущей основе, при этом обязательно должен быть оставлен температурный зазор.
- Крепление осуществляют при помощи саморезов с термошайбами.
- По аналогичному способу выполняют работы со следующим листом.
- В стыковочные места устанавливают изделие из пластика, после чего выравнивают верхнюю планку, которая должна защелкнуться в пазах после нескольких несильных ударов молотком.
В нижней части пластикового изделия рекомендуется сделать отверстие, предназначенное для отвода конденсата.
Внимание! Разъемный профиль для поликарбоната рекомендуется использовать в тех случаях, когда планируется возводить арочную конструкцию.
