Отопления частного дома. Преимущества и недостатки газового отопления

Отопления частного дома. Преимущества и недостатки газового отопления

Использование газа в качестве отопления обладает массой преимуществ:

• Стоимость. Газовое отопление выгодно благодаря лучшему соотношению цены и КПД по сравнению с другими видами топлива.
• Безопасность. Благодаря автоматике отпадает необходимость постоянного внимания к процессу. За работой следят датчики, задача хозяев — регулировка температуры в доме.
• Размеры. Газовый котел имеет небольшие габариты, что позволяет расположить его в небольшой комнате. Помещение для хранения топлива не нужно (что не скажешь о дровах, угле или солярке).
• Экономичность. Современные газовые котлы способны обогревать большие площади; некоторые модели (двухконтурные) дополнительно поставляют горячую воду.
• Независимость. Газгольдер позволяет домохозяйству не зависить от коммунальных служб.

Экономность газового отопления Источник otoplenie-gid.ru

• Экологичность. Топливо хранится в газгольдере, продукты горения уходят через дымоход (не надо выгребать золу, отсутствует неприятный запах).

Отопление дома газом имеет некоторые отрицательные моменты:

• Установку котельного оборудования, работающего на природном газе, согласовывают со службой Газтехнадзора, что сопровождается составлением проекта, договора и сбором разрешающих документов (лицензий).
• Для безопасной работы системы необходимо отдельное помещение с хорошей вентиляцией, отдельным выходом на улицу и дымоходом. Также необходима автоматика, отслеживающая утечки газа. Системы с открытой (атмосферной) горелкой потенциально пожароопасны.
• Изменение давления газа в трубопроводе может привести выходу котла из строя. Некоторые модели адаптированы к подобным форс-мажорам.
• Некоторые системы нуждаются в электроэнергии.

Котельная с открытой горелкой нуждается в высоком дымоходе Источник permhistory.ru

Конструктивные схемы разводки отопления загородного дома

Особенности конструкции позволяют разделить схемы разводки отопления по типам:

• Одно- и двухконтурная (одно- и двухтрубная). Схема зависит от типа котла; одноконтурный используют только для отопления, двухконтурный способен еще и нагревать воду.
• Попутная и тупиковая. Разновидности двухтрубной разводки. В первом случае движение горячего и охлажденного потока происходит в одном направлении, и время оборота воды для каждого радиатора (и скорость их нагрева) одинаково. Тупиковая схема предполагает встречное движение потоков; при этом радиаторы, расположенные ближе к котлу, нагреваются быстрее.
• Вертикальная и горизонтальная. Условное деление по положению труб (стояков), подающих воду к радиаторам. Для одноэтажных частных домов используется горизонтальная схема. В жилищах с 2-3 этажами ее используют, если вертикально расположенные тубы не вписываются в дизайн (горизонтальные легче спрятать).

Схема радиаторного отопления двухэтажного дома; горизонтальная двухтрубная разводка Источник poradnuk.com

Принципиальные схемы газового отопления

Установка газового отопления — выгодное решение для загородного дома. Подключение систем газового отопления проходит по двум принципиальным (подходящим не только для газа) схемам:

С естественной циркуляцией

Их часто называют самотечными или гравитационными системами; принцип действия основан на физических свойствах теплоносителя. Нагретая вода имеет меньшую плотность, чем холодная. Давление обратного тока остывшей жидкости (прошедшей через трубы и отдавшей тепло) вытесняет из котла горячую. По стояку отопления она поднимается вверх, заполняя горизонтальные трубы и радиаторы.

Система отопления частного дома 2 этажа. Однотрубная и двухтрубная компоновки

Однотрубная система подачи теплоносителя (ленинградка) – это кольцо, проложенное по периметру этажа, к которому подсоединены радиаторы отопления. Для двухтрубного отопления характерна подача теплоносителя по одной трубе, а его возврат по другой.

В системах отопления для двухэтажных домов наиболее целесообразно применять двухтрубные схемы с принудительной циркуляцией теплоносителя.

Однотрубная разводка

Радиаторы подключаются в разрыв или параллельно трубопроводу (по байпасной схеме). Второй вариант предпочтительнее. Он предоставляет возможность отключения радиатора без остановки всей системы и слива теплоносителя.

Нижняя схема подключения радиаторов, в которой труба подачи горячего теплоносителя выполняет функцию байпаса:

1. Котёл
2. Расширительный бачок открытого типа
3. Радиаторы отопления
4. Кран Маевского для стравливания воздуха
5. Кран для слива и наполнения системы

Эффективная высота однотрубной системы до 30м, что полностью перекрывает потребности 2-этажного дома. Тем не менее для неё известен ряд технических и эксплуатационных сложностей:

1. В 2-х этажном доме для качественного и равномерного прогрева помещений применяется несколько однотрубных контуров. Такая схема требует особо точного согласования гидродинамических характеристик всех трубопроводов. В противном случае теплоноситель пойдет только по одному из контуров, имеющему меньшее гидродинамическое сопротивление.
2. Низкая скорость теплоносителя приводит к его переохлаждению, что негативно отражается на камере сгорания котла.
3. Даже со специальной арматурой, установленной на каждой из батарей, температуру в отдельном помещении регулировать сложно. При изменении тепловых настроек одного радиатора, полностью нарушается гидродинамическое сопротивление, а значит и эффективность всей системы.

Двухтрубная

Различают два типа двухтрубной системы (рис. ниже):

1. Тупиковая схема (подача и обратка идут во встречных направлениях). Существенный недостаток тупиковой схемы – неравномерность нагрева радиаторов. Ближе к котлу они будут заметно горячее. На практике эта проблема решается установкой на радиаторы игольчатых дросселей или термоголовок. Они позволяют регулировать подачу теплоносителя в ручном или полуавтоматическом режиме соответственно.
2. Петля Тихельмана (подача и обратка идут в одном направлении). Контур формируется таким образом, что образуются параллельные петли. Они характеризуются одинаковыми длинами и близкими параметрами гидравлического сопротивления. В результате температура всех радиаторов имеет одинаковые значения без использования корректирующего оборудования.

Проект системы отопления частного двухэтажного дома по схеме Тихельмана предусматривает подключение радиаторов во всех помещениях к одной петле, а не на несколько колец на каждый этаж, как в однотрубной схеме.

Водяное отопление в частном доме с насосом. Как смонтировать водяное отопление в доме своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет! Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

к содержанию ↑

Схема устройства однотрубной системы отопления

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

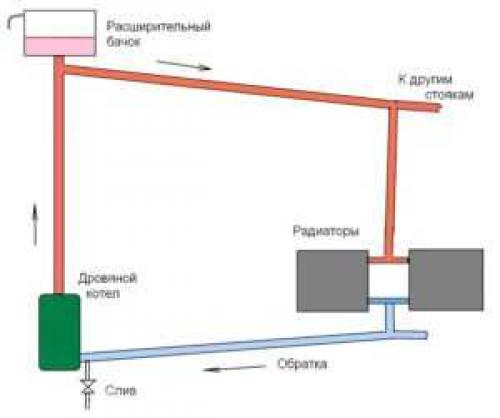

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

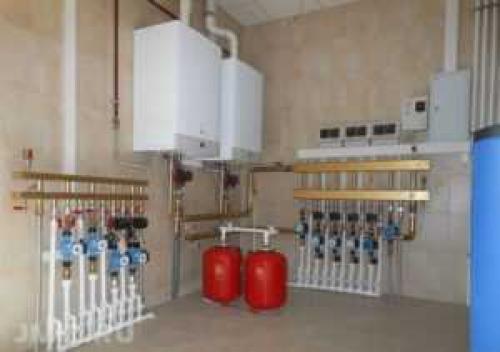

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

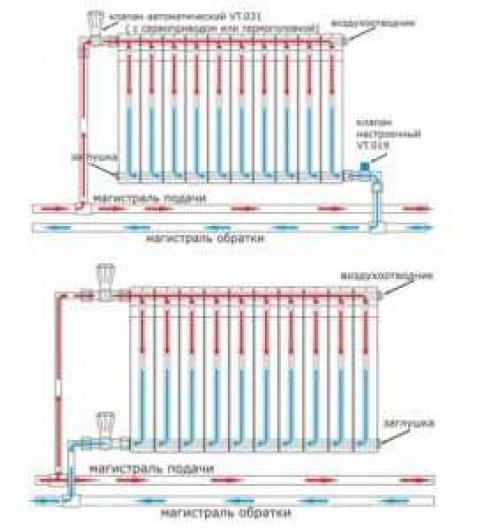

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет! Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

к содержанию ↑

Схема устройства двухтрубной системы отопления

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею, а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет! Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.
