В последние годы номенклатура применяемых в России кровельных материалов расширилась за счет выпуска новых отечественных и появления на российском рынке зарубежных материалов. К ним, в частности, относятся наплавляемые битумно-полимерные, полимерные и термопластичные рулонные материалы, обладающие высокой прочностью, деформативностью и гибкостью при отрицательных температурах, что позволяет сократить количество слоев в кровельном ковре. Особенностью наплавляемых рубероидов является наличие у них приклеивающего мастичного слоя, нанесенного в заводских условиях, что способствует снижению трудозатрат в процессе производства кровельных работ по сравнению с кровлями из традиционных материалов, наклеиваемых на мастиках непосредственно на объекте строительства.
Увеличение объемов дачного строительства, в том числе коттеджей , а также строительства многоэтажных жилых и других типов зданий с верхними этажами в виде мансард, крыши которых имеют различную, не редко очень сложную конфигурацию и относительно большие уклоны, привело к появлению на отечественном рынке новых штучных материалов, к которым относятся цементно-песчаная, металлическая и гибкая (битумная) черепица, битумные волнистые листы.
Кровля из штучных материалов отличается наличием в ней специфических элементов, которые присущи только такому типу кровли и предусмотрены для обеспечения ее надежности в процессе эксплуатации. С этой же целью такой тип кровли комплектуется набором дополнительных материалов и элементов, позволяющих обеспечить вентиляцию конструкции крыши, ее водонепроницаемость, а также быстроту и качество ее устройства.
Указанные новые типы кровель наряду с традиционными рассмотрены в настоящем Стандарте Организации (СО - 002 - 02495342 - 2005).
Предназначены для проектных и строительных организаций.
Примыкание двух двухскатных крыш. Примыкания к дымоходу и трубе
Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.
Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода. Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).
Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.
На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.
Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.
Как обустроить примыкание к печной трубе.
Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.
На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей. Планка должна быть с выпуском по 150—200 мм с каждой стороны трубы. Остальные планки ставят на покрытие. Устройство такого фартука делают и на фальцевых металлических кровлях .
Герметизация кровли с круглой трубой дымохода также выполняется с использованием фартука. Наклонная металлическая пластина с отверстием и труба большого диаметра, надетая на дымоход, — вот основные элементы примыкания кровли к трубе. Надежнее других вариант с заранее подогнанными и закрепленными между собой листом и трубой, образующих фартук. Штрабу не делают, а уплотняют соединение труб внизу асбестом, а сверху запечатывают цементным раствором.
Современные технологии и материалы
Новые материалы позволяют упростить устройство сопряжения труб с наклонной кровлей, уменьшить трудозатраты и повысить надежность примыкания кровли. Готовая эластичная гофрированная манжета из термостойкого материала с силиконом имеет рабочие температуры от -50°C до +350°C, выдерживает российские снежные нагрузки. Имеет клеевую основу, монтируется быстро и надежно герметизирует примыкание. Срок службы таких манжет – около 15 лет.
В отсутствие такой манжеты устройство сопряжения кровли с трубой выполняют, используя уже описанные самоклеящиеся полосы из гофрированного металла (Вакафлекс). Полосу в верхней ее части закрепляют на трубе металлическим хомутом.
Современные материалы позволяют выполнять устройство примыкания различных кровель и к другим конструкциям, не описанным выше: слуховым и мансардным окнам, фронтонам и вентиляционным трубам различного сечения.
Примыкание двух крыш из профнастила. Как покрыть крышу профнастилом своими руками пошаговая инструкция

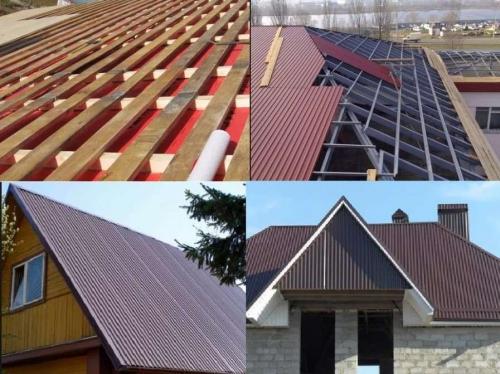

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

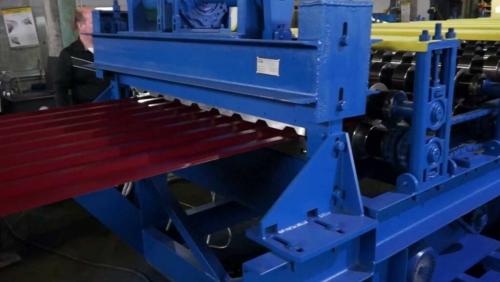

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.
Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.
Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте проподробный обзор и про, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.
Плюсы и минусы профнастила как материала для кровли
Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.
Преимущества, которыми обладает профнастил перед другими кровельными материалами:
- Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
- Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
- Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
- Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
- Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
- Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
- Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.
Примыкание двух крыш из металлочерепицы. Виды элементов
Различают два типа планок:
- Планка примыкания верхняя;
- планка примыкания нижняя.
В этом моменте существуют разночтения. Одни источники определяют их как доборы, устанавливаемые под кровельный материал (нижняя), или поверх (верхняя).
В других источниках указывается, что верхняя планка — это элемент для изоляции верхней части печной трубы, а нижняя — для нижней части , так как там получаются разные углы и требуются соответствующие элементы.
Важно понимать, что и те, и другие определения верны, просто существуют планки примыкания как для укладки под низ, так и поверх кровли и, в то же время, есть разные планки для верхней и нижней частей печных труб.

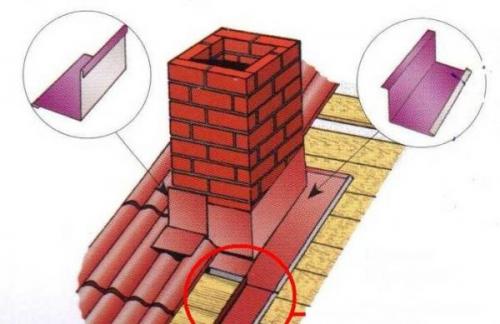

Верхняя (слева) и нижняя (справа) планка примыкания
Иногда можно встретить описания, где допущена путаница в этих понятиях, отчего смысл сильно искажается. Основная причина кроется в большом количестве кровельных материалов, для каждого из которых выпускаются свои доборные элементы, называемые одинаково, но имеющие разный тип монтажа.
Кроме этого, применяется еще один вариант классификации:
- Прямые. Они могут быть с острым или тупым углом сопряжения, для разных типов примыкания.
- Угловые. Это планки прямоугольного сечения для соединения боковых поверхностей вдоль линии ската.
Установка планок примыкания согласно конструкции производится с таким расчетом, чтобы сток воды осуществлялся по заданным направлениям и выводился наружу. Дополнительная изоляция стыка добора со стеной или иным элементом при помощи герметика обеспечивает герметичность шва и гарантирует непроницаемую отсечку.
