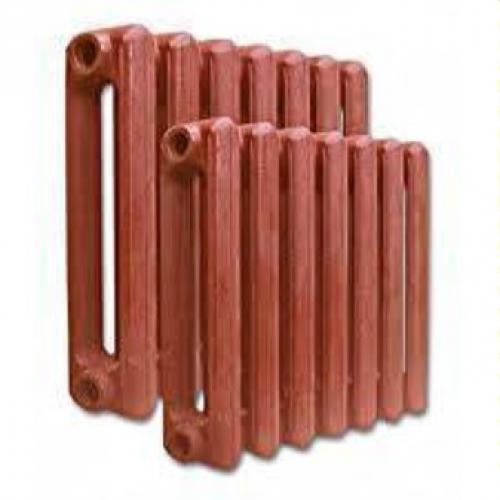

Радиатор МС-140. Особенности подбора и монтажа чугунных радиаторов отопления

Радиатор МС-140. Особенности подбора и монтажа чугунных радиаторов отопления

Современный рынок приборов отопления потрясает своим многообразием. Но известные всем чугунные радиаторы до сих пор очень востребованы благодаря своим многочисленным преимуществам. Они долговечны, устойчивы к коррозии, непритязательны в эксплуатировании и чрезвычайно ненадежны. Но даже самому надежному устройству однажды может потребоваться замена.

Установку радиатора отопления можно осуществить своими руками. Главное – это иметь опыт, необходимые материалы и принимать в расчет отдельные тонкости монтажа.

Особенности

Все отопительные радиаторы, независимо от материалов, примененных при их создании, а также независимо от формы и типоразмеров оснащены впускным и выпускным отверстием. В основной массе устройств, имеющихся в продаже, данные отверстия продублированы для возможности как нижнего, так и верхнего подключения.

В процессе монтажа задействованы не все имеющиеся технологические отверстия. Для обеспечения герметичности устройства применяются специальные заглушки, которые вворачиваются в незадействованные отверстия.

В штатную комплектацию отопительной батареи не входят необходимые заглушки (пробки) и фитинги (соединительные элементы для состыковки с трубопроводом). Вследствие этого понадобится дополнительно купить спецкомплект для установки радиаторов.

Обычно данные комплекты универсальные и подходят для перекрестного либо бокового подключения. Но имеются устройства, предназначенные для нижней подводки впускной и выпускной трубы. В такой ситуации, наряду с основным монтажным комплектом, надо будет докупить специальный узел для подключения к близко посаженным патрубкам.

Еще одна важная особенность устройства приборов отопления с циркулирующим теплоносителем – это возможность настенного либо напольного монтажа. В обоих случаях потребуется купить специальные крепежные метизы – кронштейны.

Требования

Как правило, чугунные радиаторы устанавливаются под окнами.

При этом необходимо следовать определенным требованиям:

• Необходимоо, чтобы ребра батареи располагались строго вертикально.
• Смещение центра батареи от середины оконного проема не должно быть более 2 сантиметров.
• Дистанция от верхней плоскости отопительной батареи до подоконника должна быть не более 5 сантиметров. Это требуется для удобства проведения ремонтных работ, демонтажа и обслуживания прибора.
• Дистанция от пола до радиатора должна быть не меньше 6 см, чтобы без затруднений проводить уборку пола под батареей.
• Дистанция между стенкой и батареей устанавливается в соответствии с материалом и толщиной стен, а также в зависимости от способа монтажа отопительного устройства.

К тому же помните, что в одной комнате все отопительные батареи требуется устанавливать на одном уровне.

Технические характеристики

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

Чугунный радиатор МС-140-500 паспорт. Технические характеристики чугунных радиаторов МС-140/500

Эффективность и надежность классического чугунного радиатора не нуждается в рекламе, они проверены десятилетиями и поколениями пользователей. Модель МС 140/500 представляет радиаторную батарею с высокой секцией – 588 мм. Высота в соединении со стандартными показателями секционной глубины и ширины секции обеспечивают действительно большую площадь поверхности для теплоотдачи.

Межосевое расстояние в 500 мм позволяет воздуху активно циркулировать, быстро распространяя тепло по помещению. При емкости секции в 1,45 л теплоотдача составляет 160 Вт. Простота конструкции позволяет использовать необходимое количество секций для обогрева помещения любого объема. Чугунный радиатор комплектуется двумя глухими и двумя проходными чугунными пробками диаметром 3/4 дюйма.

Высокая температура теплоносителя совершенно не должна превышать 130 градусов. Герметичность конструкции обеспечивают прокладки из термостойкой резины. Гарантированное рабочее давление достигает 0,9 МПа. Для расчета необходимого крепления учитывается вес секции, который составляет 7,1 кг.

МС-140 расшифровка. Технические характеристики и особенности чугунных радиаторов МС-140-500 разных производителей

Чугунные радиаторы МС-140-500 до последнего времени были самыми распространенными приборами отопления, которыми комплектовались объекты промышленного и гражданского сектора.

Маркировка марки МС-140-500 расшифровывается следующим образом:

• М – модернизированный;
• С – стандарт;
• 140 – глубина (расстояние от передней до задней кромки) радиатора, мм;
• 500 – расстояние между осями (центрами отверстий), мм.

Иногда в маркировку добавляют значение рабочего давления радиатора . Тогда она выглядит следующим образом – МС-140-500-0,9.

Материалы и технические характеристики чугунных радиаторов МС-140-500

Секции радиатора отливаются из серого чугуна СЧ 10 ГОСТ 1412-85 . Соединяются секции радиатора при помощи радиаторного ниппеля, снабженного трубной резьбой по ГОСТу 6357-81.

Для стягивания секций радиатора на ниппеле с противоположных торцов расположена левая и правая резьба. Материал, из которого производятся ниппели, – ковкий чугун марки КЧ30-6-Ф ГОСТа 1215-79, стали 08 КП или 08 ПС ГОСТа 1050-2013.

Ниппель устанавливается между секциями . Его вращение осуществляется при помощи ключа с прямым наконечником. За счет того, что на ниппеле нанесена резьба разных направлений, секции стягиваются между собой. Доступ к нему производится через открытое отверстие радиатора.

Герметизация получившегося соединения осуществляется при помощи кольцевой прокладки. Материал прокладки – теплостойкая резина IТП или ITC, соответствующая ТУ 38 105376-82, либо кольцо 9833-73 / 18829-73.

При отсутствии возможности установить резиновую прокладку допускается герметизация стыков при помощи пакли. Пропитка пакли производится суриком или олифой.  Торец радиаторной батареи закрывается пробкой из серого чугунного литья СЧ 10 ГОСТ 1412-85.

Данные модели можно применять практически , отвечающим допустимым нормам кислотности.

и нетребовательность к качеству теплоносителя дает возможность использовать чугунные радиаторы марки МС-140-500 в зданиях любой этажности и с любой системой отопления, в том числе и самотечной.

Также этому способствует высокая прочность радиаторов , что дает им возможность легко переносить гидравлические удары, свойственные центральному отоплению. В связи с тем, что серый чугун достаточно хрупок, изделия необходимо тщательно оберегать от возможных ударов и падений.

Большой внутренний объем секций , широкие проходные сечения каналов способствует низкому гидравлическому сопротивлению и снижению вероятности появления засоров, облегчает промывку прибора отопления.

Наборная конструкция радиатора позволяет собрать отопительный прибор, точно рассчитанный на обогрев конкретного помещения. Как правило, производители устанавливают небольшой гарантийный срок на чугунные радиаторы – от 3 до 5 лет. Тем не менее, средний срок их эксплуатации составляет 40-50 лет .

Технические характеристики описанных радиаторов у разных производителей слегка различны. Несмотря на всевозможные отклонения, все их параметры находятся в пределах ГОСТа 31311-2005 и технических условий 4935-005-00288372-05. Покупатель в результате получает возможность выбрать отопительный прибор, более подходящий под его индивидуальные требования , чем другие.

No related posts.

Радиатор чугунный МС-140-500 вес. Вес 1 секции чугунного радиатора МС-140

Производители отопительного оборудования ежегодно предлагают новые модели, включая классические чугунные батареи. Навскидку нельзя определить, даже приблизительно, вес 1 секции чугунного радиатора МС 140, тем более с теплоносителем. Не существует какой-либо формулы, но таблицы и прямые указания веса секции наиболее популярных моделям помогут сориентироваться в этих величинах.

Секции чугунного радиатора классического образца

Зачем нужно знать вес чугунной батареи

Каждый знает, что чугун – самый тяжелый металл, практикуемый в коммунально-бытовых условиях. Даже вес одной секции чугунного радиатора отопления ощутим в руках, тем более, когда это классическая батарея на 8-10 секций.На стену большинство блоков обогрева помещения навешивают попарно посредством металлических кронштейнов. Стены и временные перегородки делают из разных материалов. Прочность  кладки из кирпича и ракушечника зависит от его плотности.

Если батарею старого образца прежние опоры выдерживали, то при замене ребристых блоков могут возникнуть проблемы. С наращиванием количества секций увеличится общий вес. Кронштейны или старые крюки гнутся, гнезда в стене деформируются, новый чугунный радиатор может заметно просесть. Хуже, если батарея упадет на пол во время отопительного сезона и только с одной стороны, образуя все предпосылки для завоздушивания.

Важно знать вес одной секции чугунного радиатора отопления, соответственно, всего блока, если они устанавливаются на легкие простенки. Если на кирпичную кладку или панель ЖБИ она и закрепится, то на перегородку из гипсокартона нужны еще и нижние подпорки. Но и в этом случае могут быть неприятности с продавливанием паркета, ламината и линолеума на подложке.

Чугунные батареи современного образца – дизайнерские, подражание в ретро-стилистике

Желательно знать вес чугунного радиатора, помноженного на общее количество приобретенных батарей для отопления всего дома. Это важно знать для транспортировки, особенно если погрузка и доставка производится самим покупателем.

Расчет массы чугунных радиаторов отечественного производства

Многие российские производители продолжают выпускать классические ребристые батареи, поскольку они все еще востребованы. Варьируется материал (более легкие сплавы) и количество секций, вес которых должен быть указан в техническом описании к модели. Самые популярные разновидности немногим отличаются и классифицируются как ЧМ и МС.

Внимание! В техническом описании указывают размеры в миллиметрах (ширина, глубина или объем и высота).

Исходя из документации, вес 1секции радиаторов ЧМ без теплоносителя (воды):

Общая масса 1 секции чугунного радиатора с водой:

Формат (размеры), толщина чугунных стенок и количество каналов определяет вес одной секции. Соответственно, умножая на общее количество отсеков, имеем примерный вес чугунной батареи.  Радиаторы ЧМ производят в 1-канальном (ЧМ1), 2-канальном и 3-канальном (ЧМ3) виде.

Классические ребристые чугунные батарей

Вес чугунных радиаторов импортного производства

На сегодня в эксплуатацию запущено множество моделей отечественного импортного производства, все они по-разному классифицируются. Многие чугунные батареи современного образца – дизайнерские, подражание в ретро-стилистике. Они могут повторять классические образцы по функционалу и габаритам, но значительно превосходят по эстетике, добавляя по массе из-за художественной напайки или литья узоров. Многие изначально имеют ножки для напольного монтажа, как, например, Viadrus Termo (Чехия).

Без воды вес 1 секции чугунного радиатора импортного производства (с указанием габаритов):

Заполненные теплоносителем секции:

Классические чугунные батареи: сколько они весят

Вес 1 секции чугунного радиатора мс 140 стандартного образца с разным межосевым интервалом:

• 500 мм – до 7,2 кг;
• 300 мм – до 5,4 кг.

Обратите внимание! Вес нестандартных дизайнерских образцов – до 14,5 кг.

Наиболее популярной остается серия МС-140, чугунного радиатора

Чугунные «гармошки» до сих пор служат в общественных учреждениях, частных и многоквартирных домах. В большинстве случаев это классические радиаторы МС-90 и МС-140 (другие не выпускали). Они хорошо справлялись с задачей, поэтому количество предложений было невелико. В качестве экспериментальных серий в разных концах Союза запускались образцы НМ-140 и НМ-150, РКШ, Минск-110 и Р-90.

Наиболее популярной остается серия МС-140, вес 1 секции чугунного радиатора – 7,2 кг (без воды), согласно техпаспорту. Дополнительный вес – заглушки, муфты, кран Маевского и другие мелки детали соединения.В заполненном виде ее масса порядка 8,62 кг.Данный показатель считается основным при расчета общей массы отопительных приборов из чугуна, когда рассчитывают нагрузку на кронштейны и стену. Для обычной гостиной однокомнатной квартиры площадью 20 м² достаточно «гармошки на 10-12 секций, которая в наполненном виде весит до 104 кг.
