Разборный каркасный гараж из профлиста. Как делать каркас

Разборный каркасный гараж из профлиста. Как делать каркас

Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.

Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.

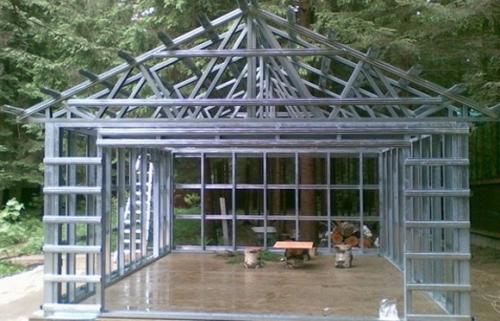

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.

Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

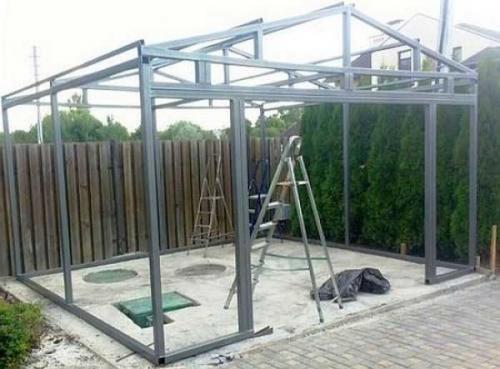

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.

К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

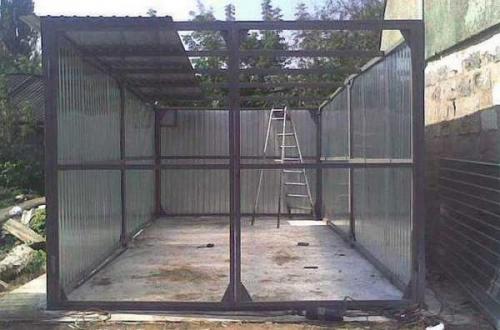

В местах крепления гаражных ворот стойки делают усиленными

При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.

Гараж из профнастила без фундамента. Преимущества и недостатки

Многие владельцы не доверяют профлистам, считают, что гараж из оцинкованного профнастила по эксплуатационным характеристикам значительно уступает традиционным кладочным материалам. Для того чтобы иметь объективное представление, следует сравнить эксплуатационные показатели гаража из профлиста и кирпича или блоков.

1. Сметная стоимость. Если принимать во внимание цену кирпичей, цементно-песчаного раствора для кладки, стоимость внешней отделки и трудозатраты, то сметная стоимость гаража их профнастила минимум в два раза ниже. И еще. Гараж из профнастила можно сделать самостоятельно, кирпичная кладка требует помощников.
2. Сроки строительства. Гараж из профнастила можно сделать своими руками за несколько дней, для кирпичного или блочного понадобится минимум две недели. Еще один фактор. Металлические конструкции можно строить без заливных фундаментов, а это еще больше сокращает время строительства.
3. Время эксплуатации. При выполнении всех рекомендаций металлический гараж эксплуатируется не менее тридцати лет. В дальнейшем, при необходимости, проводится мелкий косметический ремонт, и строение может использоваться еще такое же время. Кирпичные здания стоят дольше, но гараж не то строение, которым надо пользоваться сотни лет.
4. Мобильность. Гараж из профилированных листов разбирается и переносится на новое место, при этом абсолютное большинство материалов можно повторно использовать без предварительной подготовки. Строительство гаража из кладочных материалов такую возможность не допускает.
5. Показатели теплосбережения. По этому параметру кирпичные гаражи существенно проигрывают металлическим. Достаточно утеплить строение пенопластом или минеральной ватой толщиной всего пять сантиметров, чтобы иметь такие же показатели теплосбережения, как и кирпичная стена толщиной 60 см, а это толщина кладки в два кирпича. Такие стены возводят на многоэтажных зданиях.

Гараж из профнастила чертеж. Характеристика металлопрофиля, как материала

Металлопрофиль выбирают в первую очередь за простоту в обращении

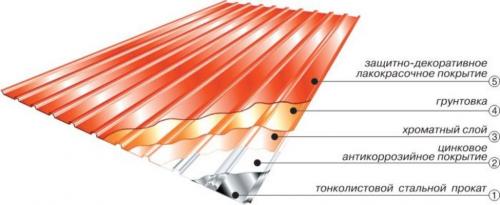

Металлопрофиль (профнастил, профлист, гофролист) – лёгкий и в достаточной степени гибкий материал, который изготавливают из тонколистовой стали . Металлические полотна с обеих сторон покрывают слоем цинка, тем самым обеспечивая защиту от развития коррозии. Эстетически привлекательный вид придают с помощью полимеров.

Материал имеет информативную маркировку, сообщающую о его предназначении и основных технических характеристиках:

• «Н» – несущий профлист, используется для монтажа кровли и облицовки несущих конструкций;
• «НС» – несуще-стеновый, универсален, пригоден для устройства ограждений;
• «С» – стеновый;
• R – кровельный;
• А – защитное покрытие нанесено только на внешнюю, лицевую сторону полотна;
• В – защита нанесена на тыльную сторону.

Металлопрофиль различают по нескольким параметрам, определяющим технические характеристики конкретного материала:

• толщине полотна и, соответственно, его жёсткости: от 0,1 до 2 мм;
• высоте и ширине волны: 1-114 мм;
• форме волны;
• степени антикоррозийной защиты, определяемой типом внешнего покрытия.

В соответствии с последним параметром различают несколько видов защиты стальных полотен.

1. Оцинковка – самый недолговечный слой.
2. Алюминиево-цинковое – немногим надёжнее предыдущего.
3. Полиэстер – декоративен, недолговечен, подвержен отслаиванию.
4. Поливинилфторид. Надёжен, прочен, имеет УФ защиту, долговечен.
5. Пурал. Близок по свойствам и характеристикам к поливинилфториду.

Полотна соединяют между собой методом нахлёста на 1-2 волны. Для металлопрофиля выпускают специальные крепежи: стальные саморезы с пресс-шайбой и шляпкой, окрашенными в те же цвета, что и профлист.

Источник: https://proremont-dom.ru/novosti/pravila-sooruzheniya-garazha-iz-profnastila-obshivka-i-otdelka

Гараж из профнастила размеры. Гараж из профнастила своими руками: особенности

Профилированный лист из стали в зависимости от толщины и высоты волны может иметь различное практическое применение, которое зашифровано в маркировке. Какой брать профлист на гараж ? Советуем Вам наиболее популярны марки С18 и С21 . При этом, «С» означает вид листа — стеновой, а цифры — высоту волны в сантиметрах.

Чем больше высота волны , тем надёжнее лист противостоит несущей нагрузке , тем реже можно устанавливать элементы обрешётки .

Приемлемым вариантом для гаража считается профнастил с маркировкой НС — несуще-стеновой, трапециевидного профиля, оцинкованный, либо с алюминиево-кремниевым или полимерным покрытием.

Гибкость листа требует прочной основы — отсюда каркасная технология строительства.

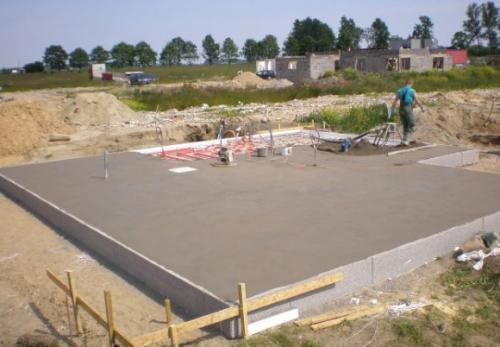

А общая лёгкость материала (вес конструкции будет чуть больше 1 тонны) позволяет довольствоваться столбчатым, трубным или ленточным фундаментом неглубокого заложения.

Весь процесс, включая устройство фундамента , займёт 2 недели .

Перед тем, как построить гараж из профнастила своими руками, желательно раскрой листов заказать поставщику и иметь помощника, а то и 2-х. для ускорения монтажных работ .

Самый простой способ — собрать гараж из готовых элементов купленного комплекта. В этом случае достаточно подготовить фундамент и 3 дня уйдёт на сборку. Заводские комплекты гаража из гофрированного листа различаются по количеству комплектующих элементов и цене:

• базовый вариант (каркас, стены,кровля, карниз, ворота распашные);
• расширенный вариант (базовый + окно, дверь, водосток, секционные ворота);
• утеплённый вариант (расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Можно купить гараж-конструктор из профлиста , где все составляющие элементы будут уже в сборе (стены, крыша, ворота с утеплением и внешней и внутренней отделкой).

Но, если существует непреодолимое желание сделать самодельный гараж из профнастила , следует начать с проекта гаража и закупки материалов, необходимого инструмента.

Проектом может послужить чертеж гаража из профлиста своими руками или типовой вариант из базы Интернета, который должен содержать все нюансы конструкции гаража и все размеры, необходимые для работы.

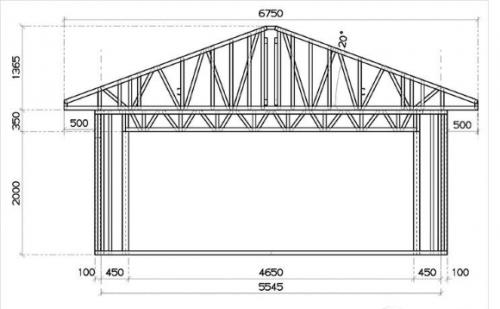

Например, смотрите ниже: гараж из профнастила своими руками — чертеж :

Каркасная технология предполагает устройство надёжного остова из дерева или металла, к которому будет крепиться листовой материал. При этом он обеспечит идеальную геометрию всей конструкции, противостояние подвижкам почвы.

Что должно быть под рукой на начало работ?

1. Для разметки площадки (колышки, молоток, шнур (бечева).
2. Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
3. Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
4. Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
5. Инструмент для сборки каркаса (шуруповёрт).
6. Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Перед тем, как обшить гараж профлистом помните, что профилированный лист с полимерным покрытием при нарезке «болгаркой» получает оплавленный рваный срез , уязвимый к коррозии. Чтобы этого избежать, необходимо использовать специальный диск для резки профнастила толщиной 1-1,5 мм . А срез покрывать подходящего цвета краской.

Достоинства и недостатки

Достоинства профнастила:

• морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
• не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
• при необходимости удобен для транспортировки;
• допускает фрагментарный ремонт покрытия;
• долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
• позволяет сократить сроки возведения гаража до 10 дней;
• имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

Недостатки:

• непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
• низкая теплопроводность;
• относительная лёгкость криминального проникновения.

Сочетание в конструкции каркаса металла и дерева может быть следствием нехватки средств на один из видов. В этом случае брус используют для промежуточных опор или горизонтальных элементов. При этом возникает сложность соединения дерева и металла в общую конструкцию. В итоге страдает надёжность каркаса как основы для профилированного листа.

Гараж из профнастила калькулятор. Онлайн-калькуляторы

Приступая к непосредственному строительству, требуется вначале грамотно провести расчеты расходов по стройматериалам. Как же это сделать, если нет профессиональной квалификации? Очень просто. Достаточно будет воспользоваться бесплатными калькуляторами.

Для удобства и оперативной подготовки к работе мы предлагаем вниманию читателей нашего сайта 6 эффективных калькуляторов.

1. Калькулятор по расчету стройматериалов . Программа позволит рассчитать, к примеру, сколько блоков нужно купить на частный домик или гараж. Онлайн-калькулятор легко рассчитает количество шлако- или керамзитоблоков, кирпича. Также программа посчитает, сколько нужно оконных и дверных проемов.
2. Отдельный калькулятор по расчету пеноблоков . Достаточно ввести размеры дома, указать сторону (можно все 4) и толщину. Калькулятор автоматически все рассчитает.
3. Калькулятор для пеноблоков с проемами . Вводятся размеры блока, общие длина и высота стен, общая площадь проемов. Программа автоматически рассчитает количество блоков и паллет.
4. Онлайн-калькулятор для расчета фундамента . Полезнейшая из программ. Найти такой калькулятор в бесплатном варианте сегодня практически невозможно. Мы такую возможность предоставляем: вводите периметр, глубину подземной части, марку бетона.
5. Отдельный калькулятор по плитному фундаменту . Надо лишь ввести длину, ширину плиты и высоту.
6. Онлайн-калькулятор по арматуре. Помимо размеров ленты надо ввести высоту фундамента, количество арматурных прутков и их диаметр.
