Стеклопакеты своими руками из дерева. Азы – окно из дерева своими руками – это несложно

Стеклопакеты своими руками из дерева. Азы – окно из дерева своими руками – это несложно

Вполне нормально, что и при строительстве дома, и при капитальном ремонте глупо думать, что без опыта и практики вы сможете первоклассно сделать раму из дерева, а лучше две, да еще и откосы в придачу. Но если вам нужны окна на веранду, сарай или другое хозяйственное построение, то большого ума не нужно. А вот есть то, что следует запомнить как Священное Писание – соблюдать герметичность, верно рассчитывать геометрию блока рамы, и конечно же, хорошая подготовка, без которой дела не начнешь.

Важно: при создании оконной рамы собственноручно самым сложным будет сделать профиль для рамы из простого бруса. Здесь вам нужно будет специальное оборудование, без которого будет крайне сложно сделать все как надо даже специалисту. Поэтому советуем, чтобы у вас под рукой было все необходимое, иначе вы можете потратить много времени впустую, а также испортить материал.

Еще важно понимать, что древесина – это невероятный материал и находка человечества, так как она податлива, отлично подходит для обработки, долговечна и создает в помещении интересный микроклимат.

Изготовление рам из дерева следует продумывать заранее, правильно выбрать форму, закупить необходимое сырье, материалы и инструменты (необязательно покупать, для разовых работ можно одолжить у соседа, или взять в аренду в специальном агентстве), и лишь после всех сборов начинать работу. Конечно, у вас вряд ли получится обработать древесину так же качественно, как на специализированном заводе, но вы все равно получите рамы хорошего качества, если будете соблюдать всю технологию процесса.

Стеклопакет своими руками. Подготовительный этап

Самостоятельное изготовление деревянного окна потребует наличия не только основных столярных инструментов, но и навыки работы с ними, т. к. потребуется соблюдение высокой точности. Из основного потребуется:

• рулетка;
• угольник;
• шуруповерт;
• дрель;
• рубанок;
• стамеска.

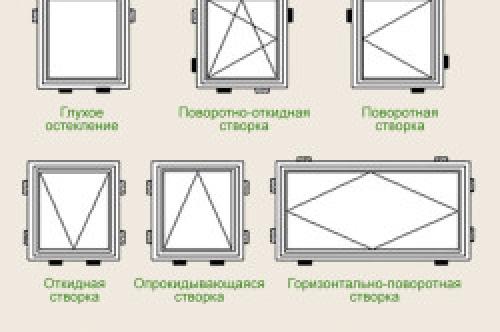

Можно использовать и станки, если они есть в наличии. Процессу непосредственного изготовления предшествует подготовительный, который включает в себя создание чертежа будущих конструкций. Чтобы их составить необходимо предварительно определить, какой именно будет конструкция окна:

• глухой;
• с двумя створками;
• с одной створкой.

В зависимости от установленной фурнитуры могут быть различные способы взаимодействия со створкой. Деревянные окна со стеклопакетами не исключают наличия форточек, поэтому о них также стоит подумать. Замеры для окна производятся непосредственно по месту, где оно будет монтироваться. Даже при визуально одинаковых габаритах могут быть различия в размерах проемов, что создаст проблемы при установке.

Если работа будет выполняться самостоятельно, тогда чертеж можно выполнить в свободной форме. Лучше, если будет соблюден масштаб, а это проще сделать на листке в клетку. Такой подход позволит более точно выполнить подсчеты необходимого материала, в который включается не только древесина, но и фурнитура в виде петель, щеколд и засовов.

Совет! Фурнитуру для своего окна можно приобрести в специализированном магазине или у тех, кто занимается сборкой металлопластиковых конструкций.

Использовать в качестве основы для окна можно любую древесину, вопрос будет заключаться только в удобстве обработки и сроке службы. В силу дешевизны и доступности многие останавливают свой выбор на сосне. Есть также вариант собрать раму окна из дуба. Не стоит этого делать, если это первый проект по изготовлению окна, т. к. обработка дуба может вызвать серьезные затруднения.

Самостоятельной просушкой древесины стоит заниматься при наличии достаточного опыта. В противном случае лучше приобрести готовые высушенные доски. Это связано с тем, что при нарушении технологии сушки, в древесине могут появиться трещины или доски деформируются. Стоит также обратить внимание на наличие сучков. Хорошо, если их не будет совсем, т. к. в процессе эксплуатации именно с них может начаться процесс гниения.

Следующим этапом является подготовка заготовок, которые выпиливаются согласно составленному чертежу окна. В процессе выпиливания можно оставить зазоры в несколько миллиметров, которые позже будут обработаны фрезерным станком. Если нет возможности использовать цельную доску, тогда подойдет и клееный брус. Довольно просто будет работать с доской сечением 15 на 5 см.

Окна слайдер своими руками. Основные характеристики вертикальных окон-слайдеров: виды, особенности монтажа, средняя цена

Среди раздвижных конструкций особое место занимают вертикально-подъемные окна.

Это вид остекления, при котором движение створок происходит в вертикальной плоскости.

Такие изделия называют английскими или американскими. Благодаря своим конструктивным особенностям и достоинствам, слайдеры считаются очень популярным видом остекления.

Описание американских и английских конструкций с фото

Вертикальные раздвижные конструкции — это система с движением створок в вертикальном направлении или снизу вверх. Их также называют окнами гильотинного типа.

От обычных изделий отличаются тем, что открываются в той же плоскости, в которой установлены по типу шкафа-купе . В данной конструкции створка поднимается вверх по вертикальной рейке, а не движется влево-вправо. Чтобы активная часть не опускалась вниз произвольно, на изделиях установлены специальные распорки.

Есть вариант, когда створка поднимается с внутренней стороны.

В некоторых случаях такие окна называют английскими. Оригинальная система обладает большим списком преимуществ. Английские и американские окна не имеют очень значимых отличий.На фото варианты английских окон:

Варианты установки

Английские окна применимы к разным помещениям. Это могут быть не только частные дома или квартиры. Конструкции с вертикально-сдвижной системой также устанавливают в общественных зданиях — детских садах, школах, спортивных залах, бассейнах.

Монтируют :

1. на террасах;
2. лоджиях;
3. в зимних садах.

Изделия дают возможность хорошо проветрить помещение и обеспечить безопасность даже маленьким детям. Единственное ограничение — теплоизоляционные показатели. Они немного ниже, чем у энергосберегающих распашных

Вертикально-сдвижные окна — отличный вариант для помещений с ограниченным пространством. В нем совсем не требуется место для открывания створки, поэтому окно может быть расположено вплотную к предметам интерьера. Створка не выходит за пределы оконного проема, и пространство стены может быть использовано полностью.

В областях с очень суровым климатом устанавливать английские окна не рекомендуется. Даже энергосберегающий вариант. Изделия не предназначены для эксплуатации в таких условиях и не обеспечат достойную защиту от холода.

Подвиды систем с подъемным механизмом

Раздвижные системы американского типа делятся на типы по нескольким категориям :

• вид стеклопакета;
• конструктивные параметры.

В зависимости от набора данных, изделия имеют определенные характеристики.

По конструкции

Американские окна делятся на модификации :

1. Одностворчатые или гильотинного типа . Вид с единственной створкой, которая открывается вертикально вверх. Основное распространение получил в Европе из-за архитектурных особенностей зданий в этой части света.

   В этом случае створка поднимается к наружной стене. В настоящее время используются редко из-за того, что открывать их нужно с внешней стороны. Сделать вариант открывания изнутри можно только при большой высоте потолка или при небольшом размере окна.

2. Двухстворчатые . Есть две разновидности. Single Hung или с одной подвижной створкой. одна секция работает, вторая остается неподвижной. Чаще всего активной является нижняя створка. Double Hung или тип с двумя подвижными створками — верхней и нижней. Секции могут двигаться одновременно и независимо друг от друга. Считаются наиболее удобной конструкцией, но стоимость их гораздо выше.
3. Трехстворчатые . В этом случае есть возможность открывания двух створок навстречу друг другу. Конструкция состоит из трех секций. Посередине стоит неподвижная створка, снизу и свержу — активные. Чтобы предотвратить резкое опускание элементов, сдвижной механизм оснащен качественными тормозными приспособлениями.

Источник: https://alyuminievye-okna.aystroika.info/novosti/izgotovlenie-plastikovyh-okon-svoimi-rukami-smekalochka-prostoe-samodelnoe-okno-za-1000

Окна своими руками из дерева чертежи. Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

• шуруповерт;
• дрель;
• стеклорез;
• электрорубанок;
• молоток;
• стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

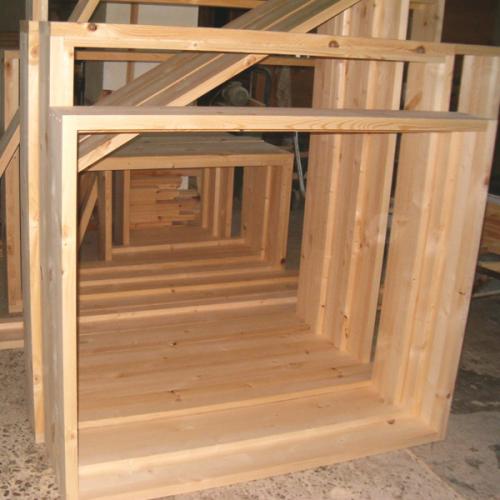

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

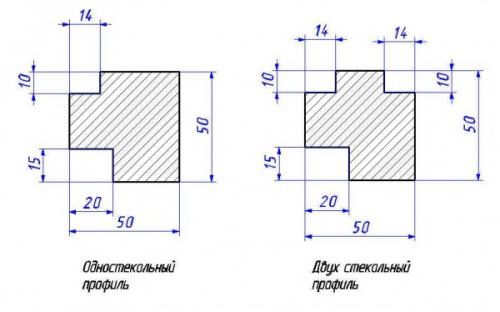

Существует два вида профиля:

• одностекольный;
• двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

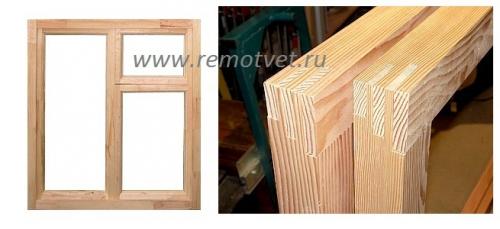

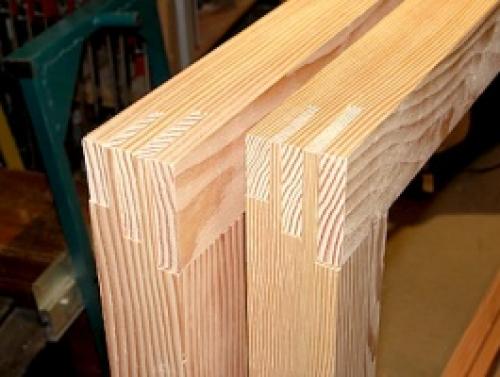

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

При осуществлении этого процесса необходимо соблюдать правила безопасности:

• обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
• на лицо одевается маска;

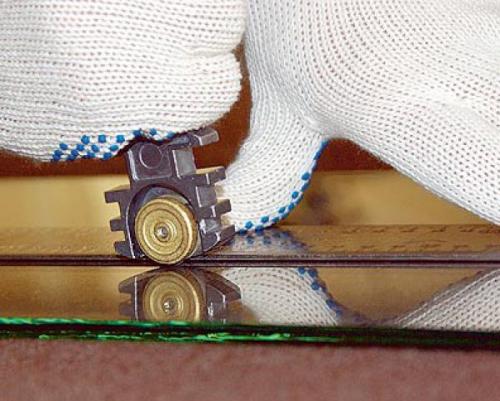

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Евроокна из дерева своими руками. Как сделать правильно своими руками деревянные евроокна

Окна являются важнейшей составляющей частью любого помещения. С каждым годом на рынке появляется все больше новинок, причем одна лучше другой. Последнее изобретение — евроокна. На сегодняшний день наибольшей популярностью для изготовления оконных рам пользуется пластик. Ведь это материал достаточно легкий и простой в монтаже. А деревянные евроокна только постепенно входят в пользование в силу своей дороговизны.

Деревянные евроокна обладают массой достоинств: экологичность, натуральность, безопасность, привлекательный внешний вид. Однако приобрести и поставить их потребуется немалая сумма.

Но в современном мире люди все же предпочитают если и устанавливать деревянные окна, то по евростандартам. Ведь такие конструкции намного удобнее в использовании, да и срок их эксплуатации намного выше. А процесс деформации идет очень медленно и практически незаметно. Но сделать деревянные евроокна своими руками намного дешевле, чем приобрести уже готовую раму.

Преимущества деревянного окна перед пластиковым

Прежде чем рассмотреть принцип изготовления такого типа рам, целесообразно разобраться, в чем же преимущество деревянных евроокон перед пластиковыми. Ведь, помимо экологичности и природности материала, есть еще несколько важнейших характеристик, которые ставят именно дерево на первый план.

Преимущества деревянных окон.

1. Удобство ремонта. Считается, что ремонтировать пластиковые стеклопакеты или нереально, или довольно сложно. Конечно, все зависит от вида поломки. Но все же деревянные окна ремонтировать легче. И, в отличие от пластика, во время ремонта минимальный риск образования трещин.
2. Декоративность. Во-первых, дерево смотрится намного красивее пластика. И даже если пластиковое окно будет сделано под дерево, оно никогда не сравнится с настоящим деревянным окном. Во-вторых, на деревянном окне всегда меньше заметно грязь.
3. Основное преимущество — отсутствие выделений вредных веществ при изменениях температурных режимов. При этом также не стоит беспокоиться об изменении размеров рамы. Конечно, дерево имеет свойство сужаться и расширяться, но при условии правильной установки это происходит незаметно.

Итак, основные преимущества пластика перед деревом рассмотрены. Можно сюда добавить, что в евроокнах, как и в пластиковых, есть антимоскитные сетки, несколько режимов открывания, а также возможность подобрать крепление.

Опишем это кратко, чтобы вы могли понять для себя, под силу ли вам это правильно сделать.

Подготовка бруса для деревянной рамы

Первым этапом будет изготовление и подготовка к установке бруса — основного материала для оконной рамы. Сначала производятся замеры рамы, которые лучше делать с привлечением специалистов, так как сами вы не сможете предугадать необходимые зазоры, после этого размеры наносятся уже непосредственно на древесину и выпиливаются. Полезно знать такие основные правила по подготовке бруса для евроокна из дерева:

Схема замеров оконного проема.

1. Для евроокна нужно выбирать деревянный брус влажностью на уровне 12%. При этом лучше всего выбирать такие породы дерева, как дуб, бук, граб или некоторые хвойные. Как правило, эти деревья самые стойкие и качественные для таких конструкций.
2. Специалисты по отделке окон советуют не использовать для рам цельные куски бруса. Наилучшим вариантом будет соорудить брус из нескольких досок (в 3 или в 4 слоя), которые необходимо склеить. Причем склеивать нужно так, чтобы у каждой доски направления волокон отличались от направления предыдущего слоя.
3. Важнейшим моментом является наличие защитного покрытия на деревянной оконной раме. Защитные слои наносятся на брус до его установки в проем. Для этого применяются антисептики и пропитки. А вот декоративное покрытие должно наноситься уже после монтажа.

Монтаж фурнитуры, стекла и установка рамы

Фурнитура для окон.

Следующий этап изготовления рамы своими руками — подготовка и монтаж к брусу крепежных элементов. Для начала покупается вся необходимая фурнитура. Это крепежи для откидывания и открывания окна, для фиксации примыкания рамы к проему, а еще специальный уплотнитель, который укладывается внутри каждого бруса для исключения задувания ветра и попадания осадков.

Многие предпочитают сначала пренебречь уплотнителем, чтобы сэкономить деньги и время. Но это совершенно неправильно. Ведь, в отличие от пластиковых окон, где обычно специальная уплотнительная резина вмонтирована уже в раму, в деревянном окне ее отсутствие может привести к недостаточной звукоизоляции. В конструкции вырезается лобзиком паз, куда потом укладывается уплотнитель.

Что касается прочих элементов крепления, то их количество рассчитывается вами самостоятельно и зависит полностью от того, сколько вы хотите защелок иметь на раме. Для такого типа фурнитуры нужно проделывать специальные выемки.

Схема конструкции деревянных евроокон.

Источник: https://detali-interera.ru-land.com/novosti/kak-sdelat-okna-iz-dereva-svoimi-rukami-vse-chto-nuzhno-znat-ob-izgotovlenii-derevyannyh

Окна из фанеры своими руками. Набор инструментов для работы

Чтобы сделать своими руками самодельные деревянные окна, необходимо приготовить инструменты, которые будут нужны во время сборки:

• пила;
• стамеска или набор, если для рамы предусмотрено декорирование;
• молоток;
• рубанок;
• фреза.

Технология монтажа деревянного окна с применением монтажных колодок.

Следует приготовить деревянный брус либо полосы влагостойкой фанеры, столярный специальный клей, саморезы, металлические уголки, стекло. Для брусков лучше всего брать сечение в 50*150 мм или 50*50 мм. Перед тем как выбирать размеры досок или фанеры, необходимо составить чертеж. Он поможет правильно рассчитать материалы, определить, какая толщина будет оптимальной, какое количество стекла применять лучше для конкретного случая.

Для изготовления рамы рекомендуется использовать клееное дерево, то есть бруски, которые столярным клеем соединяются между собой. В итоге получается красивое и долговечное окно. Оно прослужит не один десяток лет. Клееный брус практически не подвержен негативным влияниям, включая перепады температур и влажности. Для окна это очень важно, так как его деформация, например, делает невозможным открывание створки. Клееный брус сегодня является распространенным материалом в строительстве: из него возводят дома, делают надежные перекрытия.

Можно брать и обычный брус из дерева, но надо помнить, что сроки его службы меньше . От влаги и негативных атмосферных явлений он может быстро деформироваться. Сроки службы для окна из обычного бруса будут меньшими, чем для окна из клееного. Подготавливать древесину надо заранее, клееный брус легко купить в уже готовом виде. Его необходимо только обработать антисептиком и антипиреном. После этого дерево оставляется для полного просыхания.

Источник: https://amerikanskie-okna.aystroika.info/stati/samostoyatelnoe-izgotovlenie-derevyannyh-okon-vybiraem-optimalnuyu-konstrukciyu

Деревянная рама для окна своими руками. Как сделать раму для окна своими руками?

Не обязательно быть столяром, что бы сделать самому раму. Для этого нужно несколько инструментов и немного времени, так же дерева.

Таким образом можно остеклить не большой домик.

Для начала нужно приобрести только сухую древесину. Отлично подойдут брусья, можно взять клееный вариант брусьев. Можно взять доски с сечением 5*15 см. Брус подойдет 5*5 см.

Так же некоторые материалы: металлический угольник, клей столярный, стекло для остекления.

Не мешало бы сделать чертеж, так же под рукой иметь пилу, стамеску, молоток.

Вот чертеж окна

Нужно в доске 5*15 см сделать паз, доска должна стать похожа на Г букву в профиль.

Дальше нужно подготовить доски по точным размерам окна. Затем собираем раму паз в паз. Лучше всего укрепить углы рамы — промазать клеем, вставить шипы. Нужно следить за углом рамы в 90 градусов.

Дальше следует сделать такую же раму, только меньшим сечением. Это подвижная часть которая открывается со стеклом.

Получается до этого делается коробка, после рама.

При этом зазор должен быть между подвижной частью и рамой всего 0,1-0,2 см.

После того как все элементы сделаны собирают окно с помощью петель.

Деревянная рама очень капризна. У нас в доме в деревне мы установили хорошие деревянные рамы. Каждый год их снимали и обрабатывали. Но время не щадит никого. Эти рамы начали гнить, но прослужили 10 лет точно.

Сейчас хотим заменить на пластиковые.

Если вы хотите минимум ухаживания за рамой и максимум долговечности, тогда лучше сделать свой выбор в пользу пластиковых или алюминиевых рам.

автор вопроса выбрал этот ответ лучшим

Мой дедушка, опытный столяр оставил мне некоторые знания и инструмент. Когда я был подростком показывал как сделать с нуля, например, табурет. С "нуля" это начиная от круглого соснового бревна и без использования электроинструмента. Пользуясь этим опытом покажу как сделать оконную раму как говорят "на коленке" и подручным инструментом.

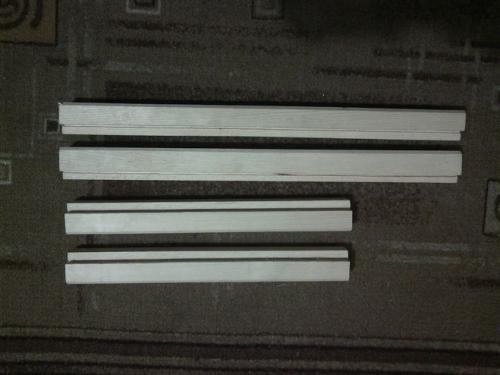

Приготавливаем сосновые бруски, в данном случае получились сечением 40 х 40 мм. а четверть для монтажа стекла 10 х 10 мм;

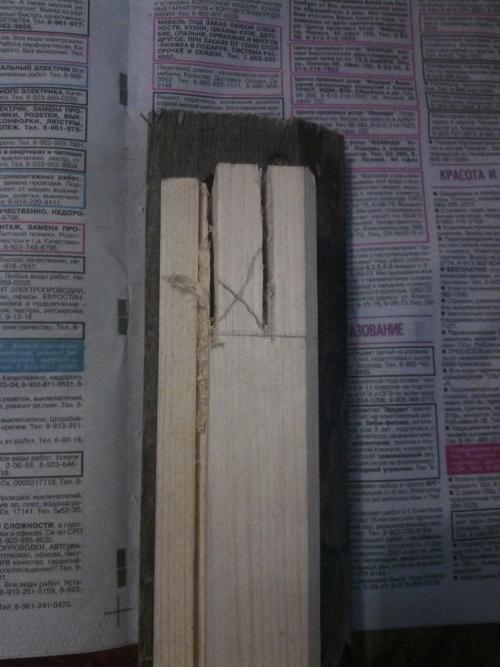

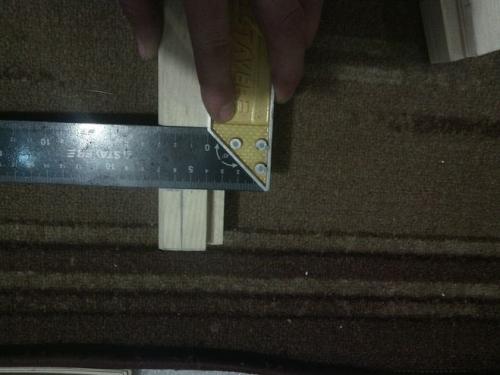

Запиливаем по намеченным линиям, так чтобы карандаш оставался на дереве, а не спиливался (иначе из-за толщины полотна пилы узел будет не плотным).

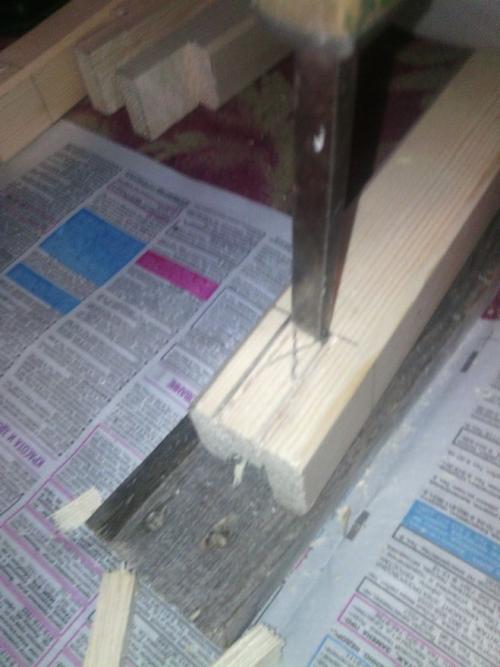

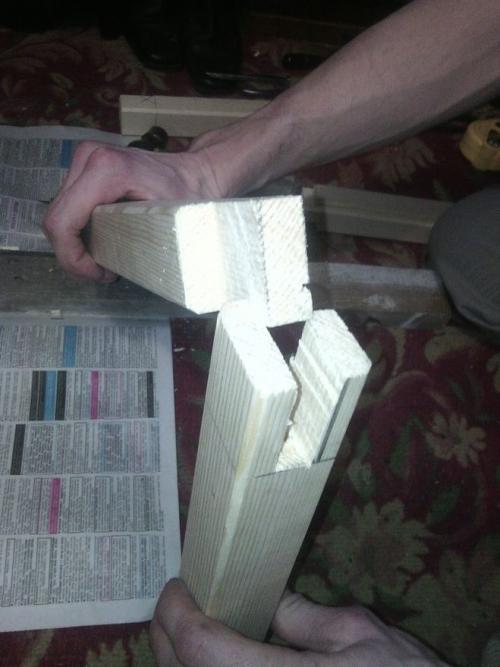

Стамеской вырубаем внутреннюю часть проушины. Выпадающие кусочки материала пойдут на изготовление шкантов.

Если шип не входит в проушину — немного шлифуем рашпилем. Для удобства каждый угол лучше пометить карандашом.

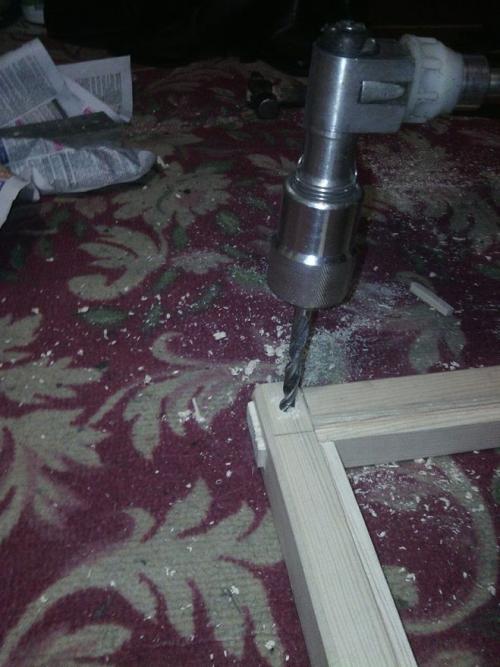

Собираем все изделие и проверив диагональ сверлим отверстия под шканты.

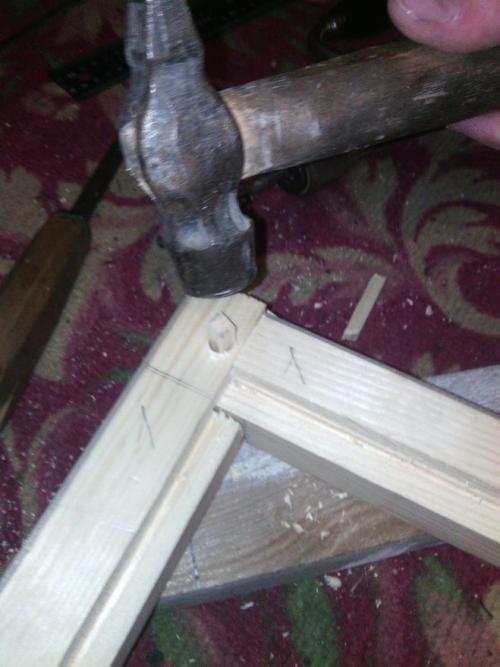

В конце каждый угол намазывается клеем в разобранном положении и собирается на шкантах.

Это небольшая рама для бани, но примерно по такому же принципу собираются и большие изделия. Только на средних элементах четверть для стекла выбирается с двух сторон.

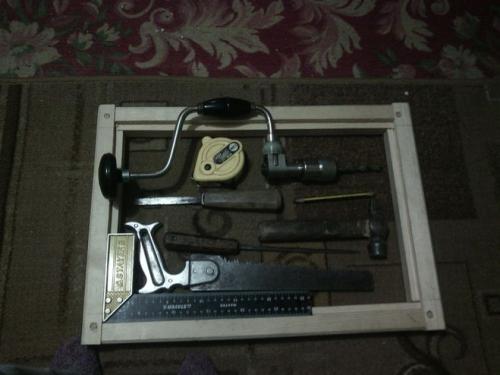

Вот минимум инструмента необходимого для изготовления деревянных изделий своими руками.

Успехов в строительстве!

Для изготовления рамы понадобится брус 50х50 мм, доски 50х150 мм, стекло, клей столярный, угольники оконные из металла. Из инструментов электрорубанок, пила, молоток, стамески.

Брать только хорошо просушенные брус и доску строганую. Сначала сделать коробку по размеру оконного проема из доски. Доска по размерам распиливается на четыре части и соединяются между собой при помощи прямого паза и прямого шипа и небольшого количества клея или в "ласточкин хвост". Пазы делаются на вертикальных деталях рамы, а на горизонтальных выпиливают шипы. Места соединения должны быть под углом 90 градусов. Чтобы укрепить коробку, нужно к торцам по углам набить металлические уголки.

Сама рама делается из бруса 50х50 мм в той же последовательности, что и коробка. Предусмотреть зазор между коробкой и рамой в

2 мм, чтобы в дальнейшем рама без проблем открывалась и закрывалась. Брус электрорубанком хорошо прострогать, подготовленный профиль распилить на заготовки, выпилить шиповое соединение. Соединить детали, не допускать малейших погрешностей, соединять только под прямым углом.

Простые деревянные окна без стеклопакета. Внешний вид деревянных окон в квартире

Одна из причин по которым люди ставят именно деревянные окна в свои квартиры, заключается в том, что именно деревянные модели в интерьере способны изменить образ помещения и создать неповторимый дизайн и уют. Окна из дерева создают уютную атмосферу, которую невозможно создать другими средствами, многие дизайнеры интерьера согласятся с этой формулировкой. Поэтому, если вы хотите добавить «уютную нотку» в дизайн вашей квартиры, деревянные окна это один из инструментов. Такая конструкция выигрывает по сравнению с окнами ПВХ не только по естественному внешнему виду, но и по эксплуатационным параметрам. О сравнении деревянных и пластиковых окон можно почитать в .

В процессе производства материал пропитывается специальными составами, которые защищают детали от образования грибка, плесени, перепадов температуры и влажности. Защитные средства наносятся путем поверхностной или вакуумной обработки.

Рамы обрабатывают противопожарными средствами, что делает их более безопасными. Конструкция состоит из разных составляющих, в число которых входят:

• стеклопакет;
• алюминиевые профили для отвода воды с наружной части;
• специальные уплотнители, предназначенные для герметичного прилегания створок и рамы;
• откосы;
• подоконник;
• отлив.

Для лучшего покрытия лакокрасочными средствами проводят грунтование экологически чистыми красками на водной основе. Деревянные изделия декорируют силиконовыми, металлическими деталями, которые крепятся в стеклопакеты.
