Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь . Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Связанные вопросы и ответы:

Какие материалы нужны для строительства печи для бани из трубы за один день

Кирпичную печь складывают из— это очень теплоемкий материал, который долго нагревается, но и долго остывает. В разгар топки жар внутри печи доходит до 700–800 °С — при почти такой же температуре плавят металл, поэтому топку обычно облицовывают огнеупорным.

Огонь проходит через сложенные внутри печи камни — каменку. Пока баня топится, они должны хорошо разогреться, потом печь гасят. Когда приходит время париться, на камни через специальное окошко плещут воду — она мгновенно испаряется, и парилка наполняется мелкодисперсным легким паром. Поддавая больше или меньше воды, можно регулировать температуру в парилке по своему вкусу.

Кирпичная печь в парной. Фото эксперта

Кирпичная печь довольно затратная в установке. Нужно найти печника, который сделает проект и претворит его в жизнь. Перед установкой печи для нее необходимо сделать фундамент, а еще оплатить перевозку нескольких тонн материалов. Но, даже несмотря на эти сложности, настоящие ценители бани выбирают именно кирпичную печь за ее внешний вид, экологичность и «правильный» пар.

Выбирайте кирпичную печь, если:

• ходите в баню раз в неделю или чаще: парная не будет остывать до конца, и нагреть ее снова будет легче; если топить с нуля, на растопку уйдет не меньше 4–5 часов
• ваша парная достаточно большая — площадью от 2 х 3 м: даже для небольшой кирпичной печи места нужно больше, чем для металлической
• у вас есть возможность сделать для печи фундамент

Лучше всего проектировать печь и ее размещение вместе с баней. На этом этапе можно выбрать для печи оптимальное расположение, рассчитать ее параметры и запланировать нужный фундамент.

Как выбрать подходящую трубу для строительства печи

Если размер трубы дымохода недостаточен или конструкция смонтирована неправильно, то может образоваться обратная тяга. В этом случае дым пойдет в дом, что не только неприятно, но и может привести к пожару. Поэтому очень важно, чтобы до строительства дымохода был проведен точный расчет геометрии, обеспечивающий необходимую силу тяги и обеспечивающий высокий КПД отопительного прибора. Только зная, каким размер дымохода должен быть, можно приступать к монтажу.

Необходимо точно знать три параметра:

• Какой размер труб для дымохода требуется. Чтобы разобраться с длиной трубы, нужно выяснить высоту дома и расстояние от места вывода трубы до конька крыши. Высота трубы должна быть равной рекомендуемым значениям. Если она слишком низкая, она не будет обеспечивать нужной тяги. При чрезмерно высокой ухудшится разрежение, в результате печь будет плохо сжигать топливо и сильно дымить.
• Диаметр трубы. Важна также ее конфигурация. Лучшую аэродинамику имеет круглое сечение. На ее стенках меньше оседает сажи, что позволяет реже ее чистить. Размер нужно подбирать, исходя их сечения выходного патрубка у котла.
• Сила тяги. Рассчитывается при помощи закона Бернулли, внося в формулу параметры давления среды, а также температуры воздуха снаружи и внутри системы. Обязательно рассчитываются общие потери напора для двух точек: на выходе из трубы и в топке. Тяга должна быть больше, чем сумма потерь напора во всем газовоздушном тракте отопительной системы.

Как правильно расположить трубу в бане

Печь или котел – важная часть банного комплекса, которая может располагаться непосредственно в парилке или выводиться в котельную.

Тепловой прибор отапливает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива выделяет помимо тепла множество токсичных веществ. Задымление помещения не просто доставляет дискомфорт, дым в сочетании с обычными для парилки температурой и влажностью, может быть смертельно опасен.

Правильный дымоход выводит продукты сгорания и поддерживает процесс горения топлива в печи или котле. При этом дымоотводящая конструкция для печей и котлов может быть внутренней или внешней.

Обратите внимание

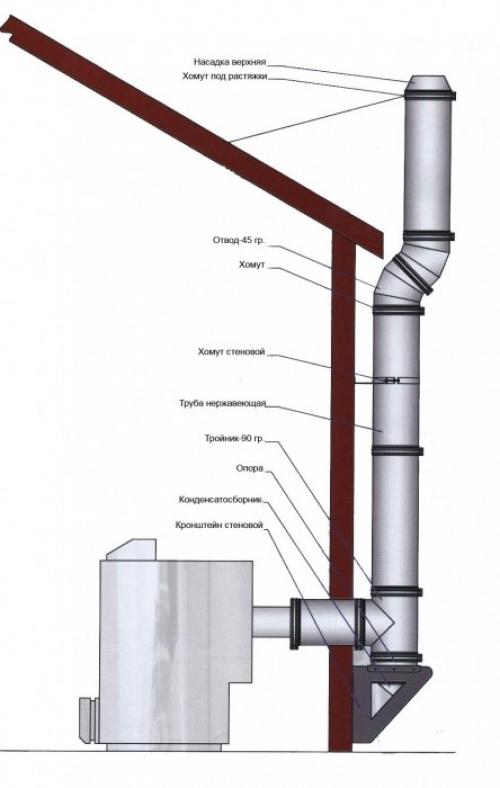

Внешний дымоход отводится в сторону от теплового агрегата, проходит сквозь стену и выстраивается вертикально вверх.

Внутренний – от теплогенерирующего прибора сразу направляется вверх и выводится наружу через потолок и крышу.

Оба дымохода имеют схожую конструкцию:

• стартовый узел, соединяющий патрубок теплового агрегата с дымоходом;
• дымовая труба;
• проходные элементы для обеспечения пожарной безопасности при пересечении трубой конструктивных элементов строения;
• шахта или внешний кожух, создающие барьер между дымовой трубой и внешней средой;
• навершие дымоотвода – зонт, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места. Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо.

Как сделать дымоход для печи из трубы

Перед тем как вывести трубу от печи через стену, следует рассмотреть положительные и отрицательные стороны конструкции. Выделяются такие её преимущества:

• экономия площади внутри помещения;
• сооружение не на начальном этапе возведения здания, а после его завершения (является оптимальным вариантом при необходимости реконструкции дома);
• простота обслуживания и ремонта;
• меньший объем строительных работ;
• простота регуляции дымохода при необходимости изменить силу тяги;
• высокий уровень пожарной безопасности здания и отопительного оборудования;

Огнезащита дымохода Источник krovlyaikrysha.ru

• отсутствие необходимости в нарушении целостности стропильной системы, нет потребности в проделывании отверстий в потолке, крыше;
• оптимальный уровень безопасности в плане утечки ядовитых газов.

Однако, такая конструкция имеет и недостатки:

• требует обязательной теплоизоляции;
• невысокий КПД (тепло из них поступает в атмосферу);
• при большой высоте эксплуатации конструкции затрудняется из-за большой парусности, поэтому требуется дополнительное крепление;
• при большом количестве изгибов скорость выведения продуктов сгорания уменьшается.

Чтобы вода со ската не поступала в дымоход, требуется установить специальные отливы. Иногда конструкция способна нарушать экстерьер здания.

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

• дрель, оборудование для резки материала;
• термоустойчивый герметик;
• заклёпочник;
• хомуты, дюбеля, уголки;
• фольгированный строительный скотч;
• отвёртки;
• уровень, отвес;
• нож;
• стремянка;
• при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымохода Источник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Как правильно подключить печь к дымоходу

Так как разные котлы выдают различную температуру горения, то в каждом случае состав стали, из которой изготовлены внутренняя и внешняя труба, могут играть свою роль. После прогорания на стенках дымохода могут оставаться сера, серная и соляная кислота. Температурные показатели отличаются также и в зависимости от вида используемого топлива.

Детали сэндвич дымохода Источник www.stroimdom.com.ua

Изучая, как правильно собрать дымоход из сэндвич труб для дома или бани нужно знать, что разные марки стали неодинаково воспринимают агрессивное воздействие. Самые распространённые:

• AISI 304. Устойчивый к высоким температурам сплав стали. Отличается высоким содержанием никеля и хрома. Применяется при повышенных температурных показателях до 1000С, так как при невысоких значениях около 600С становится хрупким;
• AISI 316. Высоколегированный сплав, стабилизированный молибденом, который устойчив к воздействии кислоты. Отличается отсутствием коррозии;
• AISI 321. Высоколегированный сплав стали, стабилизированный титаном. Пригоден для использования в среднем температурном диапазоне, до 800С. Корродирует при взаимодействии с серой;
• AISI 430 . Применяется при невысоких температурах, так как имеет невысокий уровень сопротивляемости агрессивному воздействию. Может иметь коррозию. Применяется в использовании недорогих бюджетных моделей.

Комплектующие сэндвич дымохода Источник www.rus-dimohod.ru

Так как чаще всего невозможно невооружённым взглядом определить вид и марку стали, то для определения вида можно применять магнит. Изучая, как правильно собирать дымоход из сэндвич труб под печь или котёл необходимо учитывать характеристики стали. Если сталь качественная, то он притягиваться не будет, если же сплав низкокачественный, то притяжение возникнет.

Вид размещения дымохода

Интересуясь тем, как собрать дымоход из сэндвич труб, необходимо тщательно проанализировать место, где планируется установка. В зависимости от площади помещения, расположения мебели, уровня влажности и других факторов, необходимо выбрать тип размещения сэндвич-дымохода. Установка возможна внутри помещения или снаружи него.

Наружная установка

Дымоход, который собран со стороны улицы значительно экономит место внутри дома или бани. Изучив, как установить дымоход в бане из сэндвич труб можно собрать такую конструкцию своими руками. Для него не нужно делать декоративный короб, что значительно экономит денежные средства.

Источник: https://detali-interera.ru-land.com/novosti/stroim-svoyu-pech-dlya-bani-rukovodstvo-dlya-nachinayushchih

Как сделать дверцу для печи из трубы

Продлить срок безремонтной эксплуатации печи можно благодаря установке топочной дверцы на короб из нержавеющей стали. Кладка в области топочной дверки дольше не будет подвержена разрушению под воздействием высоких температур.

Мастер-класс проводит печник Сергей Мотин. Сергей уже более 20 лет специализируется на постройке печей, банных комплексов и зон барбекю.

Технология подходит к любым типам чугунных топопочных дверок для печей и каминов: классическим прямоугольным или квадратным, двустворчатым, в форме арки, со стеклом.

Время установки: Примерно 20 минут

В мастер-классе устанавливали 4 дверки:

На площадке рубцовского Завода ЛИТКОМ Сергей Мотин построил кирпичные стенды для продукции завода – печной и каминной фурнитуры торговой марки Рубцовское литьё.

Технология установки в стенды полностью соответствует реальным условиям монтажа чугунной фурнитуры для печей и каминов.

Материалы и инструменты для установки топочной дверцы в короб из нержавеющей стали:

1. Нержавеющая сталь: толщина 0,5 мм, ширина 17,5 см (полкирпича(12 см)+0,5 см+5 см на загиб листа). Длина листа равна сумме длин сторон посадочного места дверки;
2. Базальтовый картон (или аналоги негорючих материалов для печей): Чтобы хватило на длину сторон дверки. Ширина 12,5 см;
3. Болты с гайками, винты с гайками  или заклёпки (5 мм): 4 штуки;
4. Болгарка+диск по металлу;
5. Дрель+сверло по металлу (5мм);
6. Плоскогубцы;
7. Молоток

Этап 1: Делаем короб из нержавейки

На фото мы используем нержавейку 1 мм и сгибаем её на специальном станке заранее, вам рекомендуем использовать 0,5 мм. При такой толщине нержавейки её можно без труда гнуть в ручную с помощью плоскогубцев и молотка. Когда загибать край на 5 см, до или после отмера и разрезки листа, не имеет значения.

Отмеряем лист

Делаем замеры по каждой стороне дверки. Можно отмерить с помощью рулетки, можно, прикладывая лист к каждой из сторон и делая отметки.

Разрезаем лист

Болгаркой разрезаем лист по меткам. Обрабатываем края, чтобы не порезаться при монтаже.

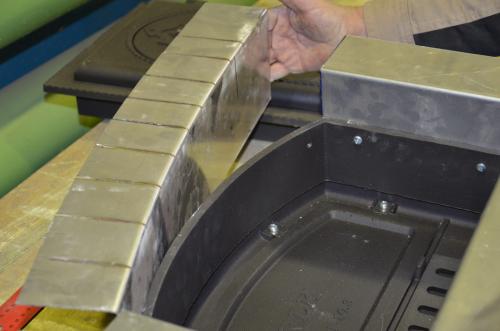

Чтобы установить лист на арочную дверку следует сделать на листе поперечные разрезы через каждые 5 см.



Делаем разметку и сверлим отверстия

Сверлим по 2 отверстия в каждой из сторон дверки (если отверстий нет!) для крепления листов нержавейки. Расстояние от угла стороны дверки до отверстия 4-5 см.

Отмечаем места для сверления на каждом из подготовленных листов.



Чеканим места для сверловки отверстий в стали (так проще будет сверлить). Сверлим по 2 отверстия в каждом из кусков стали.

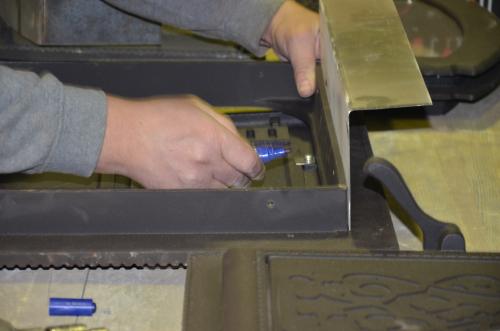

Соединяем дверку и листы нержавейки

Нержавейку прикручиваем к дверке на винты (болты) или крепим с помощью заклёпок.

Спиливаем торчащие кончики от винтов с помощью болгарки.

Дверка готова к установке в кладку.

Этап 2: Устанавливаем дверку

Выкладываем базальт на кладку

На место, где будет установлена дверка кладём базальт. Длина куска базальта должна быть равна сумме длин сторон дверки. Базальт как бы оборачивает дверку. Так дверца плотнее сидит в кладке, сокращается влияние температур на кладку в процессе эксплуатации печи.

Ставим дверку на кладку

Аккуратно устанавливаем дверку, чтобы не сместить базальт. Сверху также прокладываем базальтом.

Как запустить печь после ее строительства

Введение в эксплуатацию кирпичной печи — это важный этап, который обеспечивает ее долгосрочную и надежную работу. Давайте рассмотрим несколько ключевых моментов, которые помогут вам успешно запустить вашу печь.

1. Продумайте конструкцию и выберите материал. Перед тем как приступить к кладке, тщательно продумайте конструкцию печи. Разместите ее так, чтобы она обеспечивала эффективное распределение тепла в помещении.

Особое внимание уделите выбору материала. Керамический кирпич — отличный вариант, так как он обеспечивает оптимальную теплоотдачу, надежность и эстетичный внешний вид.

2. Завершите кладку и дайте печи просохнуть. После завершения кладки дайте печи просохнуть в течение 10 дней. Это важный этап, так как недостаточная просушка может привести к образованию трещин.

3. Начните топить печь. Теперь можно начинать топить печь. В первую неделю протапливайте ее два раза в день, используя небольшое количество дров (до трех килограмм). Это поможет печи прогреться равномерно.

4. Откройте все дверцы. Когда печка протопится, откройте все дверцы. В конце сушки задвижка должна находиться в открытом положении.

5. Закладывайте больше дров. После завершения сушки можно закладывать больше дров — 2/3 от полного объема топки. Когда дрова прогорят, закройте задвижку. Через полчаса проверьте поверхность на наличие конденсата. Если она сухая, значит, этап просушки завершен, и печка готова к полноценному использованию.

6. Правильное использование печи. После успешного введения в эксплуатацию печи следует соблюдать некоторые важные моменты:

- Регулярная очистка: Регулярно удаляйте золу и пепел из топки. Это поможет обеспечить эффективное горение и продлит срок службы печи.

- Контроль тяги: Обратите внимание на тягу в дымоходе. Плохая тяга может привести к неполному сгоранию дров и образованию сажи.

- Используйте качественное топливо: Дрова должны быть сухими и хорошо подсушенными. Избегайте сжигания мокрых или смолянистых дров.

- Соблюдайте безопасность: Никогда не оставляйте печь без присмотра, особенно при работе с открытыми дверцами. Убедитесь, что в помещении есть достаточно свежего воздуха.

Как регулировать температуру в печи из трубы

И снова здравствуйте! На связи команда Пропечкин (ООО «Хольц Био»).

Сегодня мы поговорим о такой распространённой проблеме, как плохая тяга или, как ее называют профессионалы, «обратная тяга» дымохода.

Давайте сначала разберемся, что такое тяга и откуда она возникает. Тяга – это аэродинамический направленный поток воздуха дымовых газов в какой-либо вытяжной конструкции. Тяга работает благодаря разности давления воздуха внутри и снаружи печи.

А теперь разберемся, что же такое «обратная тяга» - это тот случай, когда поток воздуха газов от горящих дров не уходит через дымоход наверх, а идет в помещение.

Бывает и такое, что направление движения воздушного потока меняется в короткие промежутки времени на противоположное. Такое явление называется – «опрокидывание тяги».

Прежде чем решать проблему плохой тяги, необходимо убедиться, в наличии проблемы.

Первые признаки плохой тяги это:

- горение дров сопровождаются большим количеством дыма;

- стекло на дверце коптиться очень быстро;

- при открытии топочной дверцы дым сразу поступает в помещение;

- слишком слабая тяга.

И так, предположим, Вы нашли у себя признаки, описанные выше. Теперь давайте разберемся, в причинах появления обратной тяги.

Причина №1. Конструкция дымохода

Недостаточная высота дымохода может служить причиной слабой тяги. Оптимальная высота дымохода должна быть не менее 5 метров. Крайне важно! Чтобы дымоход был не ниже конька!

Площадь сечения трубы и печь должны соответствовать друг другу. В случае малого сечения трубы и мощного дымохода – продукты горения не смогут беспрепятственно выходить наружу, и наоборот. При слишком большом сечении дымохода и малой мощности печи – все тепло будет «вылетать в трубу».

Так же надо помнить о том, что при устройстве дымохода должны быть использованы трубы одинакового диаметра!

Отводы и повороты должны быть строго 45° и 90° - иначе скопившаяся там сажа будет препятствовать нормальной тяге и уменьшать диаметр дымохода.

Также, стоит обратить внимание и на форму дымохода . Предпочтительнее всего использовать дымоходы круглой формы. При использовании квадратного и прямоугольного сечения в углах возникают завихрения, которые препятствуют общему потоку.

Причина №2. Нарушение вентиляции

Вы не поверите, но отсутствие вентиляции в комнате, где находится печь, может привести к проблемам с тягой. Сильные сквозняки так же могут привести к проблеме с дымоходом. Такие вихри в помещении, сбивают направление дыма.

Обратите внимание на вентиляцию помещения. У вас стоит газовая колонка в котельне?

Отсутствие вентиляции в помещении? Глухо-герметичные пластиковые окна?

Тогда Вас ждет неприятный сюрприз. Со временем ваша колонка будет вытягивать воздух из помещения, и возникнет недостаток кислорода критическое разряжение воздуха. Периодически через дымоход будет врываться поток воздуха, колонка будет гаснуть – как итог задымление помещения.

Причина №3. Внешние факторы

Также причиной плохой тяги может служить высокая влажность на улице, или сильный ветер.

Так же причиной может служить большая разность температур в помещении и на улице – приоткройте окна, для выравнивания температуры.

Нередки случаи, когда причиной «обратной тяги» является неправильно направленый оголовок по отношению к коньку крыши.

А теперь давайте разберемся, как все таки решить проблему плохой тяги?

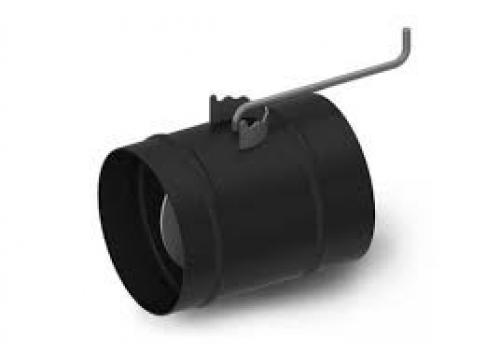

Для начала нужно проверить расположение шиберов (задвижек). Как правило их устанавливают две: один шибер в дымоходе, другой в самой печи. Попробуйте «поиграть» с положением этих заслонок. Как показывает практика, чаще всего проблема уходит.

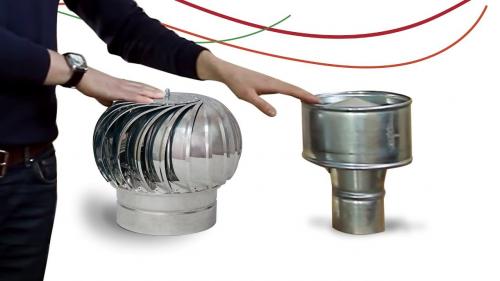

Если заслонки не смогли решить проблему, тогда стоит попробовать установить дефлектор. Дефлектор - это механический вентилятор, задача которого состоит в подсосе дыма из дымоходной шахты.

Обратная тяга может возникнуть в домах не постоянного проживания. Когда печь долго не топилась, в дымоходе собирается тяжелый холодный воздух, который и служит причиной плохой тяги. Что делать, спросите вы? Все очень просто: спалите пару газет перед растопкой печи. Горячий воздух поднимется вверх и вытеснит холодный из дымохода.

И наконец самое главное! Постоянно следите за состоянием дымохода. Используйте средства для очистки дымохода в профилактических целях. Производите периодически механическую чистку дымохода.
