Введение

Гипсокартонные потолки — это популярное решение для оформления комнат, обеспечивающее гладкую поверхность, возможность создания различных дизайнов и отличную звукоизоляцию. Однако для качественного монтажа требуется тщательное планирование. В этой статье мы рассмотрим, как создать чертежи и эскизы для монтажа гипсокартонных потолков, а также предоставим пошаговое руководство по их установке.

Основные шаги создания чертежа

Перед началом работ необходимо создать подробный чертеж, который будет служить основой для монтажа. Этот этап включает в себя несколько важных шагов.

1. Измерение комнаты

Первым делом измерьте комнату, в которой будет устанавливаться потолок. Запишите длину, ширину и высоту потолков. Эти данные помогут определить количество материалов и особенности конструкции.

2. Определение типа потолка

Выберите тип потолка: одноуровневый, многоуровневый или натяжной. Каждый тип имеет свои особенности, которые необходимо учитывать при создании чертежа.

3. Создание эскиза

На основе измерений и выбранного типа потолка создайте эскиз. Укажите расположение светильников, вентиляционных отверстий и других элементов, которые будут встроены в потолок.

Монтаж гипсокартонных потолков: пошаговая инструкция

После создания чертежа можно приступать к монтажу. Этот процесс включает в себя несколько этапов, которые необходимо выполнить последовательно.

1. Подготовка помещения

Перед началом работ очистите комнату от мебели и постелите пол защитную пленку. Это защитит поверхности от пыли и повреждений.

2. Установка каркаса

Установите направляющие профили по периметру комнаты. Используйте уровень, чтобы убедиться, что профили установлены ровно. Затем установите монтажные профили, которые будут служить основой для гипсокартона.

3. Установка гипсокартона

Начните устанавливать листы гипсокартона, прижимая их к каркасу и закрепляя саморезами. Обязательно оставляйте зазоры между листами для дальнейшей обработки.

4. Оформление швов

Затирите швы между листами гипсокартона, используя шпаклевку и армирующую ленту. После высыхания шпаклевки отшлифуйте поверхность.

5. Крепление финишных элементов

Установите плинтуса, молдинги и другие декоративные элементы, чтобы придать потолку законченный вид.

Таблица: Необходимые инструменты и материалы

Инструменты	Материалы
Угольник	Гипсокартонные листы
Лента измерительная	Направляющие профили
Уровень	Монтажные профили
Дрель	Саморезы
Шуруповерт	Шпаклевка
Ножницы для гипсокартона	Армирующая лента

Советы и рекомендации

Для того чтобы монтаж гипсокартонных потолков прошел успешно, обратите внимание на следующие рекомендации:

• Используйте качественные материалы, чтобы обеспечить долговечность потолка.
• Не пренебрегайте измерениями — это поможет избежать ошибок при установке.
• Работайте в перчатках и защитных очках, чтобы избежать травм.
• Если вы не уверены в своих силах, обратитесь к профессионалу.

Заключительные мысли

Монтаж гипсокартонных потолков — это сложный, но выполнимый процесс, который требует тщательного планирования и внимания к деталям. Следуя этим рекомендациям и используя предоставленные чертежи и эскизы, вы сможете создать красивый и качественный потолок, который будет радовать вас долгие годы.

Связанные вопросы и ответы:

Для чего нужны чертежи и эскизы при монтаже гипсокартонных потолков

На сегодняшний день все чаще встречаются многоуровневые потолки из гипсокартона. Они придают интерьеру особую изысканность и способны образовать собственный стиль. Если вы ведете ремонтные работы в своем доме самостоятельно, то для вас такая работа не составит труда. Эскиз будущего потолка не так уж сложно нанести на бумагу, а потом перенести на потолок. Хозяева домов могут самостоятельно разработать дизайн, но если они не имеют достаточного опыта в этом деле, то лучше довериться профессиональным дизайнерам.

Схема монтажа потолка из гипсокартона.

Если же решено делать эскизы и чертежи потолков из гипсокартона самостоятельно, то для начала рекомендуется ознакомиться с фотографиями уже готовых работ, чтобы иметь изначальное представление о том, какой получится готовая конструкция. Далее следует на листе бумаги создать проект потолка в масштабе, на котором нарисовать в общих чертах задуманное. Данные действия может осилить каждый. Свое воображение не стоит ограничивать, так как из гипсокартона можно выполнить карнизы любой сложности, а при желании даже искусственно разделить комнату автономным (раздельным) освещением. Можно выполнить любую форму фигуры, украсить пространство разного рода подсветкой. Также можно выровнять потолок и раскрасить его объемными красками.

Схема чертежей гипсокартонных потолков.

Но время карандашей прошло, для создания чертежа проще будет изучить одну из многих специализированных программ с уже имеющимися внутри шаблонами. Конечно, программное обеспечение иногда не так просто освоить, но в последствии у вас появится возможность не только взглянуть на чертеж, но и увидеть проект в трехмерном пространстве. Это несомненное преимущество, так как вы сразу сможете оценить конечный результат.

Подробный чертеж подвесного потолка из гипсокартона создается довольно редко. В значительной мере чертеж необходим лишь при согласовании индивидуальных деталей с заказчиком. Те же, кто намеревается делать всю работу самостоятельно, особой потребности в нем не испытывают и ограничиваются лишь примерным чертежом с основными размерами.

Чертежи могут понадобится в следующих случаях:

Схема подвесного потолка из гипсокартона.

• для более точного расчета расходных материалов. В основном это применимо для большого объема работы (сложных многоуровневых потолков), где на глаз параметры рассчитать не получится;
• определения точек монтажа конструкции с планом коммуникаций. Это делается для избежания попадания крепления в проводку;
• проектирование общего плана помещения. Необходимо для того что бы точно рассчитать точное расположение и высоту мебели.

Создаст уют и заставит пространство заиграть яркими красками подвесной потолок с подсветкой. Подсветкой можно подчеркнуть характерные контуры фигур на потолке.

Проектируя чертежи и эскизы, необходимо внимательно рассчитать всевозможные варианты систем освещения. Обратить внимание стоит на системы, мощность которых составляет 12 вольт, так как они являются экономичными, а освещение дают качественное.

Вернуться к оглавлению

Схема монтажа гипсокартонного потолка.

• в схемах подвесного потолка из гипсокартона следует учитывать, что лучше использовать светодиодные лампы, чем лампы накаливания, так как они не нагреваются, а нагрев может привести к трещинам на потолке. Это следует учитывать и по той причине, что они обладают разными свойствами освещения;
• листы гипсокартона крепятся к профилю с зазором 5 мм друг к другу. В последствии они заполняются шпаклевкой;
• чтобы избежать трещин в будущем, необходимо стыки проклеить серпянкой;
• при изготовлении многоуровневых потолков в качестве вертикальной поверхности можно использовать оргалит.

Вернуться к оглавлению

Для создания потолка потребуются:

• сам гипсокартон;
• металлические профили разного типа;
• саморезы по металлу и дереву;
• дюбели;
• уровень;
• отбивка;
• гидроуровень;
• болгарка;
• нож строительный;
• специальная малярная сетка для швов;
• перфорированные углы металлические и пластиковые;
• перфоратор или ударовращающая дрель;
• шуруповерт;
• шпаклевка;
• шпатели разной ширины;
• сеточка для затирания.

В процессе ремонта больше пользы способен принести эскиз или набросок, а не чертеж. Так как частой проблемой становится далекая от идеала геометрия стен. И если все делается самостоятельно, то лучше использовать специальное программное обеспечение для проектирования, так как будет легче производить последующую коррекцию именно там, а не на бумаге.

Как правильно создать чертеж гипсокартонного потолка

Естественно, что сами по себе гипсокартонные листы очень редко крепятся непосредственно к стенам и тем более к такой ответственной конструкции, как потолок. Для крепления собираются каркасы, а уже к ним специальными крепежными элементами крепятся листы гипсокартона. С первого взгляда может показаться, что сооружение конструкций из гипсокартона включает огромный ассортимент комплектующих и крепежа, но на самом деле все гораздо проще. Рассмотрим, какие используются профили для обустройства каркасов двухуровневых потолков.

Какие инструменты необходимы для создания чертежей гипсокартонных потолков

Конструктивно навесной потолок из гипсократона состоит из таких элементов:

• Каркас – его основными составляющими являются оцинкованные профили, подвесы и соединители («крабы»).
• Гипсокартонная обшивка – листы стандартных размеров 2500х1200 мм и толщины 9,5 мм.

Набор необходимых инструментов для монтажа подвесной потолочной конструкции:

• перфоратор или дрель для сверления отверстий в стенах и потолке;
• болгарка, ножницы или ножовка по металлу;
• шуруповерт;
• монтажный нож;
• электролобзик или ручная пила для вырезания фигурных элементов из ГКЛ;
• уровень (лучше, если это будет лазерное устройство);
• шпатель.

Профиль

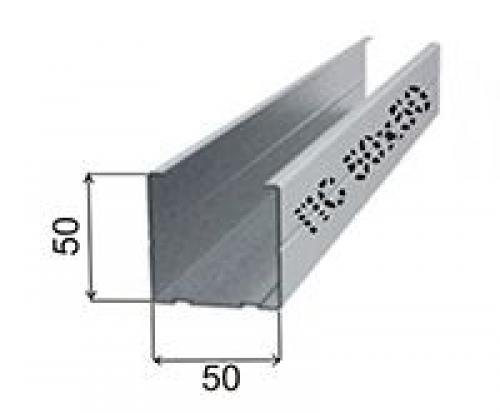

Для монтажа металлического каркаса будут нужны профили направляющие (ПН 28/27) и потолочные (ПП 60/27), а также соединители одноуровневые («крабы») и прямые подвесы. Детальная конструкция обрешетки показана на рис. 1.

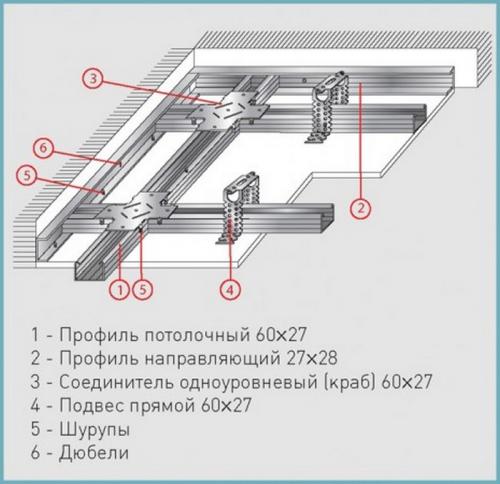

Рисунок 1. Конструктивная схема каркаса навесного потолка из ГКЛ

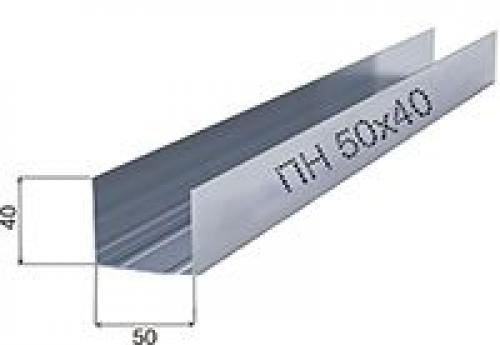

Направляющие профили монтируются по периметру комнаты на стенах и выступают основой для монтажа ПП 60/27. Их стандартная длина составляет 3 м, сечение 28х27 мм, а толщина стенок 0,5-0,6 мм.

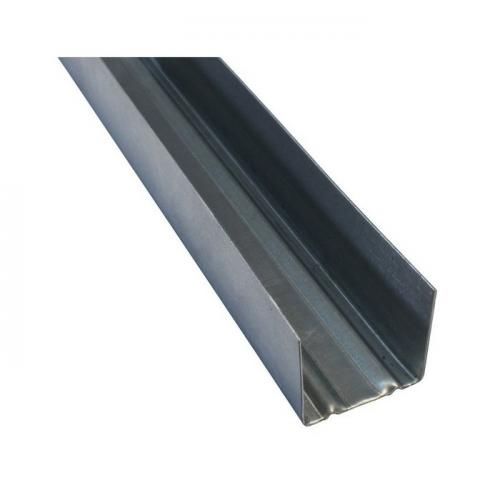

Фото 2. Направляющий профиль ПН 28/27

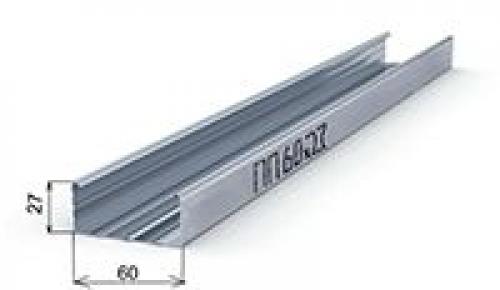

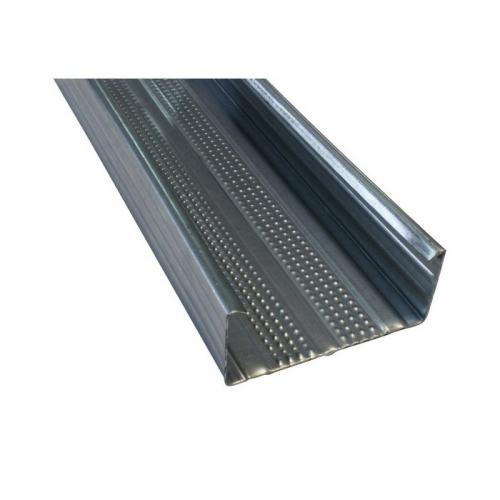

Потолочные профили – основной конструктивный элемент, к нему крепятся гипсокартонные листы при обшивке. Тоже выпускается стандартной длины 3-4 м, сечением 60х27 мм и толщиной стенок 0,5-0,6 мм с дополнительным профилированием для обеспечения более высокой жесткости.

Фото 3. Потолочный профиль ПП 60/27

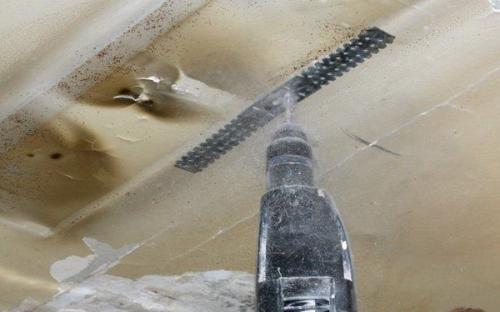

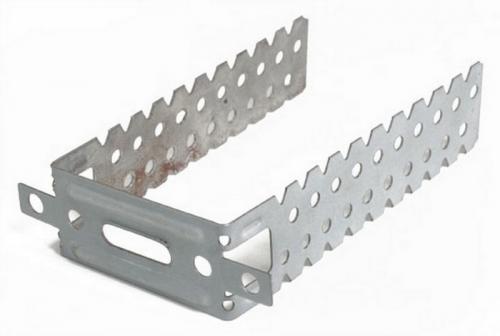

Прямые П-образные подвесы служат для крепления потолочного профиля к основному потолку.

Фото 4. Прямой П-образный подвес

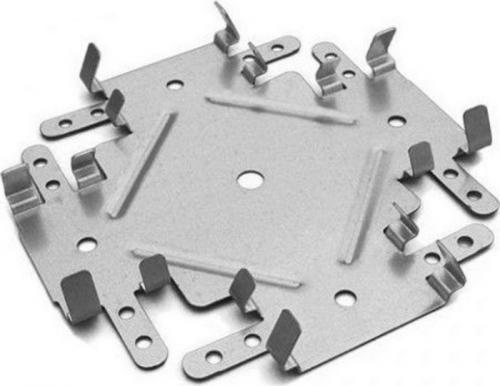

Соединитель одноуровневый или «краб» – предназначен для соединения продольных и поперечных потолочных профилей в одной плоскости.

Фото 6. Одноуровневый соединитель или «краб»

Гипсокартон

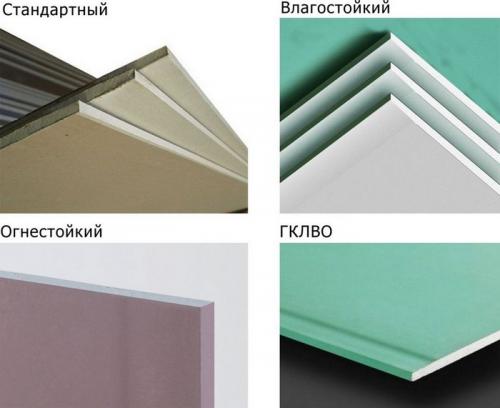

Гипсокартонные листы выбираются в зависимости от температурно-влажностного режима в помещении:

• для жилых комнат оптимально подходит стандартный ГКЛ;
• для ванных, кухонь, санузлов покупается влагостойкий материал.

Как правильно измерять комнату для создания точного чертежа

изначально раздел задумывался с целью дать простой и понятный алгоритм проведения обмеров для клиентов из других городов ( Дизайн интерьера и Техпроекты доступны клиентам по всей России). Но, как показала практика, настоящий Регламент будет полезен и специалистам.
Обмерив более 500 различных объектов, я выработал алгоритм, который позволяет обмерять помещения быстро, точно и профессионально. По сути, это выстроенный бизнес-процесс, который ускоряет работу в разы и минимизирует ошибки до нуля. По Регламенту качественные обмерные чертежи выдают как новички (мои клиенты и ученики), так и коллеги-профессионалы (замерщики, прорабы, архитекторы и дизайнеры из других городов).
НОРМИРОВАНИЕ:
Архитектурные или интерьерные обмеры непосредственно не нормируются (для справки можно посмотреть п.6 ГОСТ Р 58941-2020).
ТЕХНИЧЕСКИЕ МОМЕНТЫ:

• Замеры можно проводить одному, снимаются они на высоте 1 метр от пола (при наличии препятствий - по ситуации).
• Размеры проставляются в миллиметрах (1 м = 1000 мм), среднюю погрешность измерений держать в пределах 2-3 мм на каждый метр.
• Округлять размеры следует кратно 5 мм по правилам математики (252 мм округляется до 250; 867 - до 870 мм).
• Обеспечивать большую точность не требуется т.к. нормируемые отклонения конструкций (даны в соответствующих СП) могут доходить до 2-3 см.

• Обмеры бывают минимальными или подробными. Чем больше информации - тем меньше погрешностей и допусков будет в проекте.
• Минимум информации по помещениям: длина/ширина/высота помещения; высоты/ширины проёмов и отступ проёма от угла; толщина перегородок.
• Подробные обмеры включают в себя размеры всех стен, конструкций, выступов и ниш; высоты и ширины всех проёмов; толщину перегородок.
• В рекомендациях ниже объём информации для обмеров дан с пояснением "Минимум и Максимум".

• Фотофиксация обязательна всегда, т.к. много информации можно получить по фото (например, вентканал на кирпичной стене обмерять не требуется, т.к. его положение достаточно точно можно посчитать по кирпичам).

Какие материалы лучше использовать для создания эскизов гипсокартонных потолков

Подвесной потолок с обшивкой измонтируют в домах и офисах. При устройстве подвесных потолков в сухих комнатах чаще всего используют(листы серого цвета с синей маркировкой), а в ванной и на кухне —.

Подвесные потолки бывают одно-, двух- или многоуровневыми. Одноуровневый потолок из гипсокартона можно смонтировать и своими руками, а двухуровневые, многоуровневые и криволинейные конструкции почти всегда требуют нестандартных решений. Для монтажа таких потолков лучше пригласитьс опытом монтажа именно сложных гипсокартонных потолков.

Какие ошибки чаще всего возникают при создании чертежей и эскизов

При создании чертежа на рисунке 1 очень важно избегать ошибок в измерениях и пропорциях. Несоблюдение правильных пропорций может привести к искажению изображения и неправильному соотношению размеров.

Одной из наиболее распространенных ошибок является неправильное измерение. Важно использовать подходящие инструменты для измерения, такие как линейка или штангенциркуль, и следить за точностью измерений. Неправильное измерение может привести к неравным пропорциям на чертеже, что может вызывать затруднения при последующей работе с ним.

Еще одной частой ошибкой является недостаточная внимательность к деталям. Мелкие детали могут играть ключевую роль в правильном отображении объекта на чертеже. Например, небрежное изображение мелких деталей может привести к искажению пропорций и созданию неправильного впечатления о реальном объекте.

Не следует забывать и о пропорциях в целом. Правильное соотношение размеров и форм объекта на чертеже очень важно для создания точной и правдоподобной картинки. Неправильные пропорции могут вызывать затруднения во время дальнейшей работы с чертежом и привести к различным ошибкам.

Ошибка	Причина	Решение
Искажение изображения	Неправильное измерение или неправильное отображение мелких деталей	Использование подходящих инструментов для измерения, уделение внимания мелким деталям
Неравные пропорции	Неправильное измерение или неправильное отображение форм	Тщательное измерение и отображение объекта, проверка соотношений размеров и форм

Избегая ошибок в измерениях и пропорциях на чертеже, можно создать точное и правдоподобное изображение объекта. Это поможет сохранить точность и качество работы, а также избежать дополнительных сложностей в процессе последующей работы с чертежом.

Можно ли обойтись без чертежей при монтаже гипсокартонных потолков

Отделка потолка гипсокартоном своими руками может выполняться на металлический каркас либо путем приклеивания непосредственно к перекрытию. Вне зависимости от выбранного способа, изначально нужно качественно подготовить поверхность – очистить от загрязнений, обеспылить, обработать грунтовкой глубокого проникновения, отремонтировать осыпающиеся участки и устранить крупные дефекты.

Бескаркасное крепление

Обшивка потолка гипсокартоном своими руками бескаркасным способом предполагает необходимость применения специального клея для монтажа гипсовых изделий. Некоторые мастера используют монтажную пену и жидкие гвозди для крепления листов ГКЛ, но эти методы являются менее надежными и более трудоемкими по сравнению с приклеиванием на клеящую гипсовую смесь.

Состав готовится в строгом соответствии с рекомендациями производителя. Затем клей наносится на гипсокартон:

• изначально по периметру – слишком близко к краям листового материала мазать не имеет смысла, так как при надавливании смесь вылезет наружу;
• затем – по центру (наглядно распределение состава показано на фото).

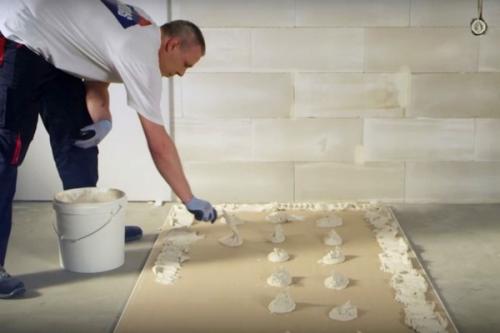

Фото 2. Распределение клея по гипсокартонному листу

После нанесения клея лист ГКЛ поднимается и прижимается к потолку, дополнительно положение материала рекомендуется зафиксировать специальным держателем (фото 3)

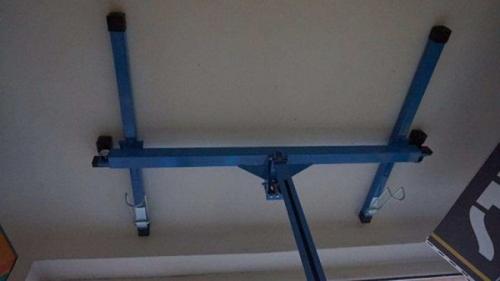

Фото 3. ГКЛ, приклеенный к потолку и зафиксированный держателем

При работе учитывайте, что стыки между гипсокартонными листами должны располагаться в шахматном порядке.

Монтаж с каркасом

Чтобы качественно обшить потолок гипсокартоном своими руками с применением каркасной технологии, первым делом необходимо выполнить разметку. Это выполняется в такой последовательности:

1. Разметка уровня потолка – отступаем минимум 40 мм в самой нижней точке перекрытия, прочерчиваем горизонтальную линию на этой стене и переносим ее на остальные с помощью лазерного или водяного уровня.
2. Обозначение расположения ПП профилей – отступаем не менее 100 мм от угла и на противоположных стенах отмечаем точки через каждые 600 мм, соединяем их нитью.
3. По натянутым нитям определяем расположение подвесов с шагом 500-600 мм. Для обеспечения ровной установки подвесов через каждый ряд следует провести линии. В результате должны получиться прямоугольники (наподобие тех, которые показаны на рис. 4).

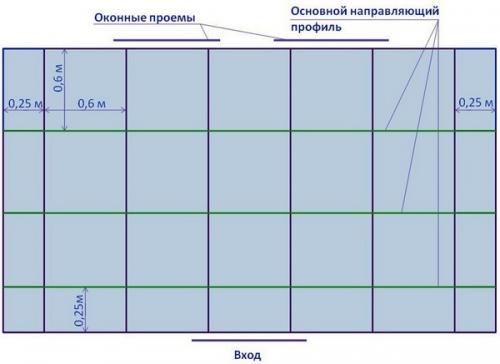

Рисунок 4. Схема расположения основных направляющих профилей и подвесов на потолке

Сборка металлического каркаса производится в такой последовательности:

• Измеряем стены и нарезаем профили.
• Крепим направляющие на стенах дюбель-саморезами. Учитывайте, что по намеченной линии выставляется нижний край оцинкованного профиля.

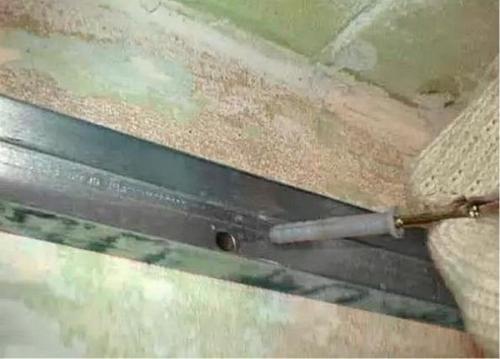

Фото 5. Фиксация профиля к стене

• Фиксируем подвесы в соответствии с разметкой.

Как учитывать размещение коммуникаций при создании чертежа потолка

Если вы задумываетесь о создании потолков из гипсокартона и хотите увидеть, как они будут выглядеть в реальности, то вам понадобится специальная программа для дизайна. С ее помощью вы сможете создать уникальные и привлекательные дизайны потолков, а также увидеть, как они будут сочетаться с интерьером вашего помещения.

Лучшие программы для дизайна потолков из гипсокартона

1. Program Name : Описание программы. Программа Name предоставляет широкий выбор инструментов и функций для создания потрясающих дизайнов потолков из гипсокартона. С ее помощью вы сможете экспериментировать с различными формами, текстурами и оттенками, чтобы создать идеальный дизайн для вашего помещения. (Фото: )

2. Program Name : Описание программы. Программа Name предлагает простой и интуитивно понятный интерфейс, который позволяет легко создавать потрясающие дизайны потолков из гипсокартона. Вы сможете выбрать из множества готовых шаблонов или создать свой собственный дизайн с нуля. (Фото: )

3. Program Name : Описание программы. Программа Name предоставляет обширную библиотеку материалов, текстур и элементов декора, которые помогут вам создать потрясающий дизайн потолка из гипсокартона. Вы сможете экспериментировать с различными комбинациями и визуализировать результаты с помощью 3D-моделирования. (Фото: )

Выбирая программу для дизайна потолков из гипсокартона, обратите внимание на ее функциональность, удобство использования и наличие необходимых инструментов. Помните, что правильно подобранный дизайн потолка может значительно улучшить общий вид вашего помещения и создать уютную атмосферу.

Как использовать программное обеспечение для создания чертежей гипсокартонных потолков

Перед началом проведения работ необходимо заранее подобрать и продумать, какой рисунок вы хотите увидеть в конечном итоге на своем потолке. Успешная отделка гипсокартонного потолка во многом зависит от правильно подобранного материала, несущих конструкций и подробно составленного эскиза. Лучше проводить все изменения на листе бумаги и, только добившись желаемого результата, начинать переносить его на поверхность потолка. В этом случае можно избежать лишних материальных затрат и сократить время на саму работу.

Самостоятельный выбор рисунка

Не имея достаточно опыта, следует ограничить свои фантазии. Лучше всего не давать воли энтузиазму и ограничиться простыми геометрическими конструкциями. Идеально ровный и гладкий гипсокартонный потолок прекрасно дополнит собой интерьер вашей квартиры. Такое сооружение намного проще создавать, если вы ограничены в средствах и хотите провести работу самостоятельно, не прибегая к услугам специалиста. Для изготовления гипсокартонного потолка в основном используют листы толщиной не более девяти миллиметров. При выборе материала следует заранее продумать вид каждого элемента конструкции.

Помощь специалиста при создании рисунка

Не имея достаточно опыта, стоит задуматься над привлечением мастера, который поможет создать уникальный гипсокартонный потолок, способный не только скрыть огрехи строителей или проложенные коммуникации, но и полностью изменить визуальное восприятие квартиры, сделав его более интересным и необычным. Сложные многоуровневые конструкции требуют хорошей подготовки и большого опыта, чтобы реализовать дизайнерский проект. Здесь не обойдешься простым эскизом, нужно создать тщательный чертеж с детальной прорисовкой каждого уровня. Специалист подскажет, насколько функциональным и красивым будет конечный результат и предостережет от возможных недочетов.
