Деревянный каркас на стену для гипсокартона. Монтаж гипсокартона на деревянный каркас

Деревянный каркас на стену для гипсокартона. Монтаж гипсокартона на деревянный каркас

Гипсокартон плотно вошел в нашу жизнь — и как строительный материал, и в качестве облицовки. Большинство производителей рекомендуют монтировать гипсокартоновые конструкции на металлические профили. Детально о процессе монтажа каркаса из металлического профиля мы разобрали в этой статье . Но можно ли монтировать гипсокартон на деревянный каркас? конечно! и мы расскажем, как это сделать грамотно и быстро.

Комбинированное использование дерева и металопрофиля

Необходимые инструменты и материал в работе

Для устройства деревянного каркаса под облицовку стен,подвесных потолков нужен инструмент:

• уровень;
• измерители — линейка, рулетка;
• ручной или электрический режущий инструмент для древесины;
• дрель, шуруповерт;
• молоток.

Инструмент, необходимый для монтажа гипсокартона на деревянную обрешетку

Материалы:

• деревянный брус, его размер зависит от цели возведения конструкции — для утепления или шумоизоляции стены профиль бруска должен быть не меньше, чем толщина материала прокладки на 4-5 см; для выравнивающей облицовки стен — брус сечения 8,0х2,5 см для стоек (вертикальная система) или балок (горизонтальная), 4,0х2,5 см — для распорок;
• при звукоизоляции — специальная прокладка;
• гипсокартон — в зависимости от назначения помещения обычный, влагостойкий, огнестойкий;
• армирующая лента для швов;
• шпатлевка;
• грунтовка;
• материал финишной отделки.

ВНИМАНИЕ! при облицовка гипсокартона плитными материалами зашивку нужно выполнять в 2 слоя!

Для работ на высоте понадобится лестница-стремянка или подмости.

Обязательна защита работника — одежда, перчатки, очки, респиратор, обувь с нескользкой подошвой.

Как рассчитать количество крепежа

Элементы каркаса крепят к ограждающим конструкциям напрямую дюбелями, каркас под гипсокартон в деревянном доме — гвоздями, при креплении с помощью специальных подвесов — на саморезах. Расчет крепежа зависит от способа крепления, выбранного шага стоек и распорок.

Крепеж каркаса к основе выполняется дюбель-гвоздями (в дерево, бетон, кирпич) или дюбель-винтами (пористые материалы — газо-, керемзито-, пенобетон) 6х40 из расчета 1,6 на м кв.

Каркасы межкомнатных перегородок крепят на анкерные болты.

Между собой деревянные бруски крепят саморезами по дереву — 2,7 на 1м2.

Для крепления облицовки используют саморезы длиной 20 мм с шагом 100…120 мм с конусной головкой — 17 шт. на м2.

Для подвесного потолка расход метизов на м2:
дюбели анкерные (крепление подвесов к потолку) 0,7;

• шурупы (крепление каркаса к подвесам) 3,5х9 — 1,4;
• саморезы по дереву (крепление элементов каркаса друг к другу) 0,7;
• саморезы (крепление ГКЛ) 23.

Выбор и подготовка древесины для каркаса

Можно ли крепить гипсокартон на деревянные бруски? Да, если выбрать правильный материал и обработать его. Особенно уместен гипсокартон по деревянному каркасу в деревянном доме, если вагонка или брус в интерьере не нравятся.

Лучший вариант для каркасов — хвойная древесина, в отличие от лиственных пород она впитывает меньше влаги, меньше подвержена порче насекомыми, гниению, болезням. Но для увеличения срока службы любой брус требует защиты от вредителей и болезней, повышения сопротивляемости горению.

Процесс подгонки деревянной обрешетки под гипсокартон

Брус грунтуют, последовательно покрывают в 2 слоя фунгицидом (при замеченных ходов жучков, плесени, гниения, затем антисептиком и антипиреном. Каждый слой наносят после полного высыхания предыдущего.

Деревянный каркас для гипсокартона, эксплуатируемого в жилом помещении, нельзя обрабатывать составами, содержащими каменноугольные или сланцевые смолы

Сокращает срок подготовительных работ использование комплексных составов, гарантирующих защиту до 25 лет, но цена их значительно выше.

Подготовка поверхности

Перед началом работ удаляется старая отделка — обои, краска, облицовка. При обнаружении грибка и/или плесени проводится обработка поверхностей, они просушиваются. Ровные стены и потолок не требуют дополнительной подготовки, при больших неровностях стены их придется оштукатуривать или сооружать каркас на отлете от ограждения комнаты.

Можно ли крепить гипсокартон на деревянные бруски. Как возвести перегородку из гипсокартона из деревянных реек и брусков?

, установленные в квартирах, частных жилых домах, в офисных или торговых помещениях, являются полноценными ограждающими конструкциями.

Они удовлетворяют требованиям пожарной безопасности помещений, повышают их энергоэффективность и улучшают звукоизоляционные свойства.

Как правило, каждый крупный производитель листов ГКЛ также поставляет на рынок профильные элементы из оцинкованной стали для возведения несущего каркаса перегородок.

Однако, в ряде случаев, такие конструкции не подходят по многим причинам, и владельцы помещений принимают решение о возведении каркасов под гипсокартонную перегородку из дерева.

чаще всего, применяются оцинкованные для стоек и импостов заводского изготовления.

Такие конструктивные элементы имеют ряд недостатков, например, очень высокий коэффициент теплопроводности, а также риск потери общей устойчивости при ударных нагрузках.

Кроме того, П-образные или угловые профили классифицируется лишь на несколько типов по критерию габаритов поперечного сечения, не подвергаются доработке и накладывают множество технологических ограничений.

В связи с этим, при возведении перегородок из гипсокартона, нередко выстраивается каркас из взаимно перпендикулярных брусков, досок и других пиломатериалов.

Требования к техническим характеристикам

К деревянным элементам обрешётки для возведения ограждающих конструкций, облицованных гипсокартонными листами, предъявляются определённые требования :

1. Однородность состава, минимальное количество сучков.
2. Для каркаса перегородок должны использоваться бруски не менее 1 сорта.
3. Прямолинейность – на 1 погонный метр элемента естественный изгиб должен составлять не более 1 – 2 мм.
4. Степень естественной влажности – минимально допустимым считается показатель до 20%, но для достижения максимальной надёжности, рекомендуется использовать материал, доля влажности которого не превышает 12% – 15%.
5. Отсутствие следов гниения или плесени.
6. Твёрдость древесины – для каркаса ограждающих конструкций не подходит материал с рыхлыми волокнами, которые могут расслаиваться во время усушки.
7. Отсутствие трещин и других механических повреждений.
8. Простота обработки материала перед монтажом.
9. Постоянное поперечное сечение, что достигается обработкой брусков на станках с ЧПУ.

Согласно указанным требованиям, данные конструктивные элементы обладают следующими техническими характеристиками :

1. Плотность материала (в зависимости от породы дерева) 650 – 800 кг/м.
2. Количество сучков на 1 п. м. – не более 1 – 2.
3. Червоточина или следы гниения – полностью исключаются.
4. Отклонения от габаритов поперечного сечения – не более 3%.
5. Отклонения на 1 п. м. длины изделия – не более 1,0% – 1,5%.
6. Степень влажности – 12% – 18%.
7. Теплопроводность – не более 0.4 Вт/м*С.
8. Шумоизоляция при толщине 50 мм – не более 36 дБ.
9. Габариты поперечного сечения – от 30 х 30 до 75 х 75 мм, доски – от 100 х 5 до 250 х 20 мм.

Перед покупкой пиломатериалов в торговой точке, рекомендуется запросить у продавца лицензии и другие официальные документы производителя, которые доказывают качество выпускаемой продукции, а также соответствие требованиями.

Какие именно типы потребуются?

Для создания деревянного каркаса перегородки из листов ГКЛ, потребуются следующие типы реек и других пиломатериалов.

Квадратного сечения

Бруски правильной формы, с 4 углами, в поперечном сечении образуют квадрат с равными сторонами. Поставляются в пачках по 10 – 20 единиц, в зависимости от длины, имеют обработанную торцевую кромку.

Породы дерева :

• стандартный или клеёный сосновый брус;
• лиственница;
• дуб.

Сфера применения :

• каркас перегородки из гипсокартонных листов – основные элементы – стартовые направляющие;
• вертикальные стойки;
• горизонтальные импосты.

Наиболее часто используемые габариты :

• поперечное сечение – от 30 х 30 до 75 х 75 мм.

Чаще всего, для рассматриваемых конструкций, используется брус с габаритами 40 х 40 или 50 х 50 мм.

Прямоугольного

Поперечное сечение брусков представляет собой форму прямоугольника – одна из сторон больше другой на величину от 10 мм и более.

Породы дерева: те же, что и для квадратных брусков.

Сфера применения :

• обрамление дверных или оконных проёмов в перегородках;
• усиление в местах поворота конструкции.

Наиболее часто используемые габариты :

1. Длина – та же, что и для прямоугольных брусков.
2. Габариты поперченного сечения – 30 х 40 мм, 50 х 70 мм, 40 х 60 мм, 40 х 70 мм и другие типоразмеры, кратные 10 мм.

Обрезные доски

Половые или строительные доски, перед поставкой в торговую точку строгаются до достижения ровной плоскости, могут содержать выделанную торцевую кромку для сопряжения «в замок».

Породы дерева :

• сосна;
• лиственница;
• кедр.

Сфера применения :

• сопряжение перегородки с ортогональной вертикальной конструкцией;
• обрамление проёмов;
• продухов;
• локальное усиление каркаса.

Гипсокартон на деревянный каркас потолок. Монтаж ГКЛ без каркаса

Это один из самых простых вариантов обустройства пространства, представляющего собой сплошное дощатое покрытие из фанеры, ОСП, необрезной доски, подшитой снизу к балкам. Разберем, как крепить гипсокартон к деревянному потолку без каркаса. Осуществлять работы можно только при отсутствии отклонений от горизонта плоскости, выступов, дефектов. В этом случае листы подшиваются к доскам без наличия зазоров, обрешетки. Крепежи – фосфатированые саморезы длины 32-51 мм (все зависит от толщины потолочного материала). Вкручивать метизы нужно с утоплением шляпок так, чтобы 4 угла смежных листов не сходились в одной точке крепления.

Такой вариант идеально подойдет для того, чтобы зашить верх мансарды строения из СИП панелей. А вот размерные градации толщины листа ГКЛ напрямую зависят от щитовой поверхности. Оптимальный вариант – 12,5 мм для дощатого потолка (обрезная/необрезная доска), толщина листа в 9 мм для фанерного потолка и выполненного из СИП панелей.

Нюансы работы:

1. шаг саморезов по всей площади подшивки равен 20-25 см, листы по краям крепить с шагом метизов в 15 см;
2. края обрезных по месту листов расшить под шпаклевку, для этого снять фаску на треть толщины элемента под углом в 30-45 градусов;
3. швы армировать, лучше всего по швам проклеить специальную бандажирующую ленту для снижения риска проявления мелких трещин.

Зная, как зашить потолок гипсокартоном в деревянном доме, можно справиться с работами в одиночку. Нужно лишь предварительно просчитать количество материала, определить площадь покрытия и запастись расходниками.

Деревянный каркас своими руками. Выбираем технологию каркасного строительства

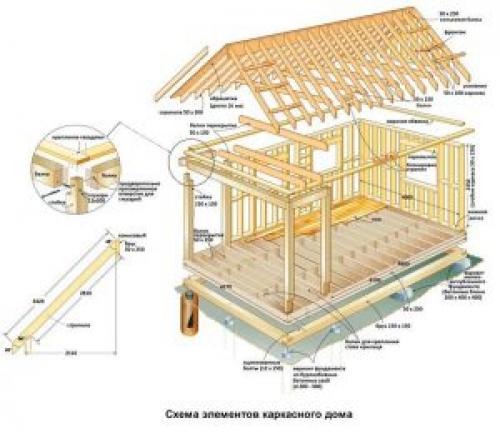

Конструкция каркасного дома

Способов строительства каркасных домов насчитывается около двух десятков. Но в рамках этой статьи будут рассмотрены самые распространенные из них. А именно:

• способ «платформа»;
• каркасно-панельный (с применением СИП-панелей);
• каркасно-щитовой;
• каркасно-рамочный.

Разберем их по порядку.

Способ «платформа»

По данному способу возводят дома в Канаде, США, а также в странах Европы, таких как Германия, Финляндия. Характерной особенностью этого способа является поэтажное возведение конструкции.

1. Сначала следует определиться с типом фундамента.
2. Далее производится обвязка. Делается это для прочной связки фундамента и стен.
3. После этого производится сборка настила и пола первого этажа.
4. Собираются стены первого этажа с раскосами, дверными и оконными проемами и так далее.
5. Устраиваются перекрытия.
6. Затем стены второго этажа (мансарды).

Каркасно-панельный способ

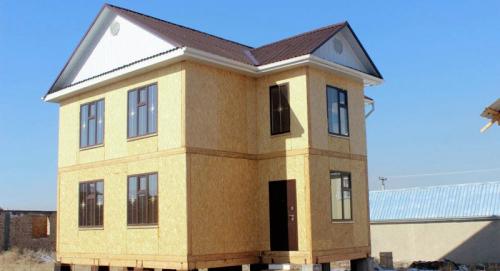

Готовый дом из сип-панелей

В данном пункте рассматривается строительство дома из СИП-панелей. Эта технология имеет как поклонников, так и противников. Но суть в том, что части домов также изготавливаются в заводских условиях.

СИП-панели имеют в составе Пенополистирол марки ПСБ-25-С, являющийся материалом, который не поддерживает горение. Скрепляется он листами ОСП с обеих сторон с помощью производственного клея. Там же, в цехе, панели нарезаются на специальных станках по проектам и отправляются на строительную площадку. Скрепляются панели с помощью деревянных брусьев, которые вставляются в пространство между листами ОСП и стягивается оцинкованными саморезами либо гвоздями.

Существует три класса эмиссии формальдегида: Е0,5, Е1 и Е2. Е0,5 и Е1 применяются для жилых помещений (причем в Европе ОСП с классом Е1 уже не применяется). Панели с классом Е2 безопасно применять для тех панелей, применяемых вне жилых помещений.

Каркасно-щитовой способ

Здесь стоит заметить, что существует несколько разновидностей возведения домов этим способом: североамериканский, скандинавский и среднеевропейский.

Североамериканский способ предусматривает то, что примерно 14-15% деталей производится в цехах, а все остальное собирается непосредственно на строительной площадке.

Скандинавский способ более технологичный. Каркасные дома полностью изготавливаются на заводе. Помимо сборки каркаса, в стены устанавливаются двери, стеклопакеты. Задача строителей – собрать каркас и обшить его.

Самый технологичный способ – среднеевропейский . В Беларуси он известен как немецкий . Дома на 100% изготавливаются на заводе с помощью станков с программным управлением. Причем, не только стены и внешние стены и межкомнатные перегородки, но и перекрытия и крыша.

Высокое качество изготовления домов по немецкой технологии обеспечивается также и контролем на каждом этапе производства домокомплектов. Благодаря точности изготовления постройка дома таким способом занимает в среднем 1,5 – 2 недели. А если требуется возвести небольшой одноэтажный дом, то сроки сокращаются до четырех дней.

Каркасно-рамочный способ

Этот способ строительства каркасного дома практически ничем не отличается от способа «платформа». В нем также применяется поэтажное возведения конструкции дома. При таком способе дом может строиться как из деревянного каркаса, так и из ЛСТК (легкие стальные тонкостенные конструкции).

Деревянные и стальные элементы обычно не комбинируют, а если и делают это, то с большой осторожностью, так как дерево и металл имеют разные характеристики.

Хотя во внутренней отделке дома из деревянного каркаса встречаются металлические элементы, и применяются они в том случае, когда нужно смонтировать гипсокартон или другую внутреннюю обшивку.

Деревянный или металлический каркас под гипсокартон. Дерево или металл?

Дерево определенно является прочнее, если сравнивать конкретно эти два материала. Используя древесину, можно создать устойчивую конструкционную поддержку.

Металлические же рамы сами по себе кажутся хрупкими, и действительно профиль легко сонуть, но как только гипсокартон или ГВЛ прикручен к каркасу, структура становится прочной.

Удобство

Металл побеждает в сравнении по данному аспекту. Мало того, что он намного легче дерева, две металлические балки из профиля по весу соответствуют одной деревянной. Это упрощает транспортировку. Металл можно разрезать с помощью специальных ножниц, что подразумевает отсутствие опилок. Тем не менее, это не означает, что работать с металлом совершенно безопасно. Во время резки метала нужно носить перчатки, чтобы защитить руки от острых краев и получения режущих травм. На полу могут также оставаться мелкие кусочки металла, которые нужно утилизировать сразу же после резки материала. Стальные рамы можно разрезать и с помощью торцовочной пилы с металлическим режущим лезвием, что упрощает резку нескольких рам одновременно. С деревом или металлом защита глаз является обязательной. Всегда нужно носить защитные очки.

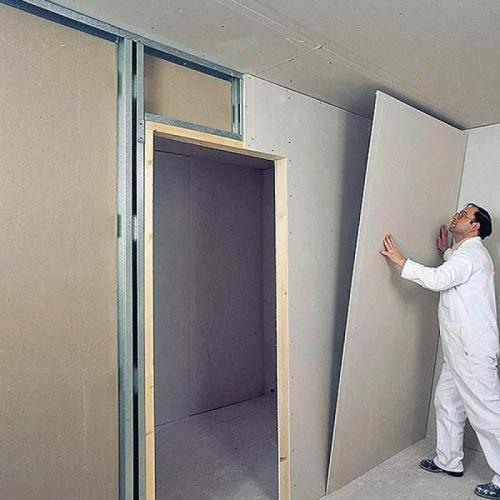

Монтаж листов ГКЛ на перегородку из металлопрофиля

Тепло и звуко-изоляция

И хотя перегородка заполняется тепло-, звуко-изолирующим материалом, но стойки являются мостиками холода, особенно если они из металла, дерево в этом плане однозначно лидирует. Однако внутри дома вопрос о теплоизоляции перегородок не стоит остро, а вот для звукоизоляции, если это перегородки из металлопрофиля, используют специальные демпферные ленты которые глушат передачу звуковых волн от стены или пола.

Стоимость

Как правило, строительство стальной рамы дороже из-за стоимости крепежа и других специализированных материалов. Тем не менее стены на основе стального каркаса могут быть построены быстрее, поэтому есть экономия затрат на рабочую силу, что позволяет сбалансировать разницу в стоимости материалов.

На заметку: рассмотрите также вариант перегородок из пазогребневых плит , у него есть свои преимущества и он прост в возведении.

Стабильность

Древесина подвержена естественной деформации , а металл нет. Древесина также впитывает влагу, которая может привести к росту плесени и гниению, металл — нет. Но металл ржавеет. Паровой барьер (подкладка) всегда должны быть между нижней плитой и бетонным полом, невзирая на используемый материал.

Ущерб от насекомых

Муравьи и термиты могут серьезно повредить деревянные балки, но, насколько известно, они все еще безразличны к металлу.

Проблемы окружающей среды, экологичность

Металл иногда рекламируют как экологически чистую альтернативу древесине. Однако оба материала имеют свои положительные и отрицательные черты в этом плане. Древесина является возобновляемым ресурсом, тем не менее проблема вырубки деревьев по-прежнему актуальна. Металл подлежит вторичной переработке, и, хотя рециркуляцию всегда приветствуют, этот процесс не самым лучшим образом влияет на окружающую среду. В принципе, любой материал можно рассматривать как безопасный или приносящий ущерб для окружающей среды. В зависимости с какой стороны смотреть на этот вопрос.

Устойчивость к огню

Дерево горит, металл нет. Стена, построенная на основе металлического каркаса, достаточно огнестойка.

Энергоэффективность

Металлический каркас рядом с внешней стеной (фундаментной стеной в подвале) передает холод. Помимо очевидной проблемы с комфортом, это может вызвать конденсацию на стенах, в местах расположения металлических панелей. Конденсация может привлечь плесень. Поэтому экструдированную полистирольную изоляцию в данном случае следует рассматривать для установки между наружной стенкой и металлической рамой. С древесиной проблем в этом плане меньше, чем с металлом, но они все еще существуют.

Идеальных материалов в строительстве нет и быть не может, но теперь зная все плюсы и минусы перегородок из металла и дерева, вы можете принять оптимальное решение конкретно к своей ситуации.

Монтаж гипсокартона на деревянную обрешетку. Требования к пиломатериалам для обрешетки

Деревянная обрешетка из гипсокартона может иметь повышенную влажность в процессе покупки, что впоследствии может стать причиной коробления материала. Процент усадки будет меньше, если влажность материала окажется ниже 22%. Именно это значение указывает на то, что перед потребителем сухой материал. Приобретая бруски естественной влажности, можно столкнуться с риском изменения их геометрических параметров со временем. Это непременно отразится на ровности укладки гипсокартона.

Что касается деревянной обрешетки под гипсокартон, пиломатериал может принадлежать к первому или второму сорту. Материал в данном случае не должен обладать повышенной прочностью. Важным фактором при выборе является отклонение от кривизны и размеров сечения. Важно исключить материал, который имеет обзол. Но если после покупки он все же был обнаружен, следует дополнительно воспользоваться антисептиком. Его наносят в несколько слоев, не жалея состава.

Рекомендации по выбору размера брусков

Бруски для каркаса могут быть подобраны с разным сечением, чтобы сэкономить на пиломатериале. Так, опорные стойки должны быть изготовлены из изделий с минимальным сечением 75 x 25 мм. Направляющие и горизонтальные распорки могут быть установлены с использованием брусков 50 x 25 мм минимум. Значения больше указанных использовать разрешается, но меньше – нет.

Материал должен быть подобран с учетом равнозначной толщины. Разрезая бруски по длине, следует руководствоваться тем, что они должны быть меньше на 4 см, чем высота стен. Это позволит обеспечить компенсационный зазор между обшивкой и потолком. Эти промежутки после завершения монтажных работ будут перекрыты плинтусами или фасонными рейками.

Советы специалистов

• Влажность используемого в работе пиломатериала должна варьироваться в пределах от 12 до 18%.
• Если планируется установка перегородки с высотой до 4,2 м, следует использовать брус сечением 60 x 50 мм. Толщина листа при этом будет изменяться с учетом высоты стены. Если это значение составляет 2, 8 м, толщина листа должна быть равна 12,5 м. С увеличением высоты стены до 4, 2 м следует использовать 18-мм лист. А в качестве промежуточного значения выступает 14-миллиметровый лист, который подойдет для стены высотой 3,6 м.
• Осуществляя огнезащитную обработку, следует достичь показателя первой группы по вопросу пожарной безопасности.
• Шаг между стоечными брусками не должен оказаться больше 60 см.
• Если мастер не может выбрать между саморезами, шипами и гвоздями, следует предпочесть второй вариант — с его помощью можно добиться жесткого соединения.
• Минимальная толщина стены на каркасе может составить 85 мм.

Внимание! Перед тем как начинать монтажные работы, где задействуется деревянный брус, его следует оставить для акклиматизации в том помещении, где будет осуществляться его установка.

Каркас для гипсокартона. Для каркаса

Каркас для монтажа гипсокартона можно собрать из сухих деревянных брусков или специальных оцинкованных профилей. У каждого материала есть свои достоинства, но дерево используют реже, так как сделать перегородку из профиля получается быстрее, да и в эксплуатации он надежнее. В отличие от брусков, имеющих свойство деформироваться при высыхании и изменениях микроклимата, они сохраняют стабильность размеров и изначальную прочность. Но у дерева лучше звукоизоляционные характеристики.

Для монтажа потребуется 2 вида профилей:

• направляющие, которые крепятся к полу и потолку и задают ориентацию перегородки в пространстве;
• стоечные, являющиеся несущими элементами и придающие конструкции необходимую жесткость.

Все они имеют П-образное сечение с разной высотой и шириной стенок. Стойки должны плотно вставать в направляющие, это нужно учитывать, выбирая размер сечения.

Виды и размеры профилей Источник ibuildrussia.ru

Как видно из таблицы, длина изделий тоже бывает разной. Поэтому перед тем как сделать перегородку из гипсокартона и профилей своими руками, нужно измерить высоту потолков и подобрать стойки нужной длины, чтобы избежать лишних отходов.

Это важно! Некоторые мастера для монтажа перегородочного каркаса используют потолочные профили 28х27 мм и 60х27 мм. Не стоит этого делать, если не хотите получить стену с плохой шумоизоляцией, вибрирующую от ходьбы по комнате.

Немалое значение имеет и толщина стенки: чтобы саморезы хорошо держались и не прокручивались при креплении гипсокартонных плит, она должна быть 0,6 мм и больше.

Количество профилей также рассчитывается по схеме:

• Стойки выставляются с шагом 60 см.
• Стоечный профиль идет и на обрамление проемов.
• Длина направляющих равна удвоенной длине перегородки.

Деревянные бруски тоже понадобятся – ими усиливают стойки вокруг дверных проемов.

Для шумоизоляции

Пустое пространство между плитами облицовки заполняют утеплителем, который в этом случае выполняет функцию поглотителя шума.

Оптимальным вариантом станет минеральная вата в рулонах или в виде плит, плотность которой должна быть 40 кг/м3 и выше. Этот материал обладает достаточной жесткостью, чтобы не оседать со временем.

Совет! Выбирайте маты шириной 60 см – они плотно встанут между стойками каркаса без дополнительного крепления.

Решая, как сделать межкомнатную перегородку из гипсокартона максимально изолирующей смежные помещения от постороннего шума, стоит задуматься и о предотвращении вибрационных волн от стен здания. Это достигается с помощью упругих демпферных лент, которые наклеиваются на профили в местах их прилегания к стенам и перекрытиям.

Монтаж самоклеющейся ленты на профиль Источник mr-build.ru

Возводим перегородку

Приступая к внутреннему обустройству дома, нужно знать не только, как делать перегородки из гипсокартона своими руками, но и когда начинать монтаж:

• В деревянном доме следует дождаться его усадки, иначе хрупкие плиты сломаются под тяжестью осевших перекрытий.
• В каменном доме сначала нужно закончить все мокрые работы – стяжку пола, штукатурку стен и т.д.

Совет! После доставки материалов, особенно в холодное время года, нужно дать гипсовым плитам полежать несколько дней в помещении и акклиматизироваться.

Размечаем контуры

Работу начинают с разметки будущей перегородки, для чего сначала отбивают её контур на полу, не забывая отметить место расположения дверного проема. Затем переносят эту линию на потолок, используя любой имеющийся инструмент: отвес, водяной или лазерный уровень. Концы верхней и нижней линий соединяют вертикальными линиями на стенах.
