Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

↑

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

↑

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Как крепить гипсокартон к стене на рейки. Крепим гипсокартон к деревянным рейкам правильно.

Гипсокартон - это строительный материал, состоящий, как следует из названия, из картона и гипса. Гипсокартонные листы имеют разные размеры и отлично подходят для внутренней отделки помещений. С ним стены или потолок можно сделать ровными не прибегая к сложным строительным работам. Подходит гипсокартон для любых помещений, не смотря на их функциональную нагрузку, будь то ванные, кухни, комнаты и т. д. Такое возможно благодаря разным пропиткам гипсокартонных листов, что отражается в их маркировке. Кроме всего прочего гипсокартон обладает неплохими звукоизоляционными и теплоизоляционными свойствами.
В зависимости от цели установки гипсокартонных листов, существуют разные способы его крепления. Это и простое приклеивание (самое не надежное), и крепление с помощью металокаркаса или дерева. Рассмотрим способ, упомянутый последним. Сразу следует оговориться, что крепление с помощью дерева возможно только в сухих помещениях, где нет больших перепадов температуры.
В качестве материалов для такого вида крепления понадобятся: собственно сам гипсокартон, дюбеля, сверло (соответствующее дюбелям), саморезы, рейки из дерева с толщиной не менее пяти сантиметров, пила, уровень и отвес. Заранее нужно постараться рассчитать количество гипсокартонных листов и деревянных реек с учетом запланированных работ и размеров помещения. Для наглядности лучше нарисовать схему, на которой будут изображены и сами рейки, и листы гипсокартона.
Сначала рейки крепятся к потолку, отступив от стены от половины до полутора сантиметров, все зависит от неровности поверхности. Крепление самой рейки необходимо осуществлять с помощью дюбелей, располагая их не реже чем через каждые 60 сантиметров. Затем с применением отвеса параллельно крепятся рейки на полу. После окончания работ на полу и потолке, рейки крепятся к стене. Шаг крепления должен быть не более одного метра, но нужно не забывать и о ширине гипсокартонного листа. Стыки листов должны приходиться ровно на середину деревянной рейки. В местах особо сильных неровностей стены под рейки нужно подкладывать распоры, в качестве которых могут быть использованы обрезки гипсокартонного листа.
После окончания работ с каркасом, крепиться непосредственно гипсокартон. Помним о том, что стыки листов должны быть ровно посередине реек. Закрепляем гипсокартонные листы саморезами, делая шаг около пятнадцати сантиметров. Вкручиваются саморезы так, чтобы шляпки не выступали, иначе поверхность полученной стены будет неровной. Так как размеры помещения, скорее всего не являются кратными размеру гипсокартонных листов, понадобиться осуществить подгонку некоторых листов с помощью пилы. Важно также учитывать какой стороной крепится лист. По фактуре они отличаются, да и на лицевой стороне имеются небольшие углубления для удобства обработки стыков.
Когда основной монтаж проделан, производится обработка мест стыков листов с помощью специальной строительной липкой ленты, она же серпянка. Одна ее сторона липкая, как у скотча. Этой стороной серпянка приклеивается к местам стыка. Затем она закрепляется штукатуркой. Если на стыках есть ощутимые зазоры, штукатурку стоит нанести и под серпянку, иначе лента может «запузыриться» после финишной обработки стены.
Дальнейшая отделка стены из гипсокартонных листов осуществляется так же, как и обычной стены во время ремонта. Наносится штукатурка на всю поверхность, с учетом дальнейшей шлифовки. После полного высыхания наносится финишная штукатурка, и далее стена готова к покраске или поклейке обоями.

Деревянный каркас стены. Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

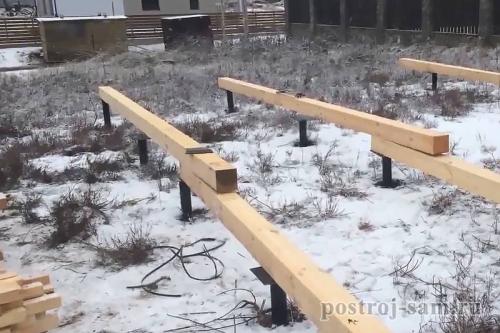

1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.

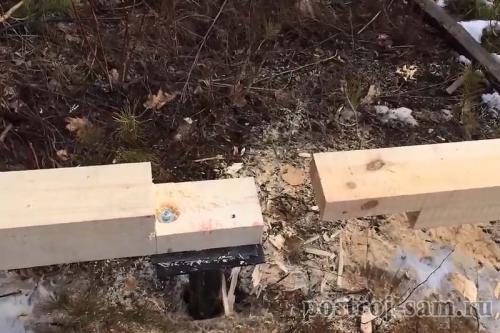

2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.

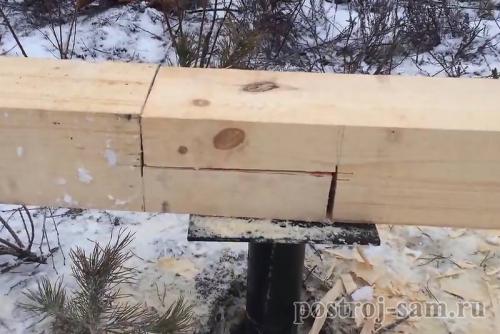

3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».

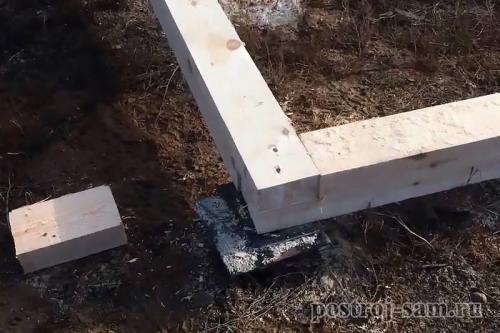

4. Углы стыкуются практически точно так же. На фото это отчетливо видно.

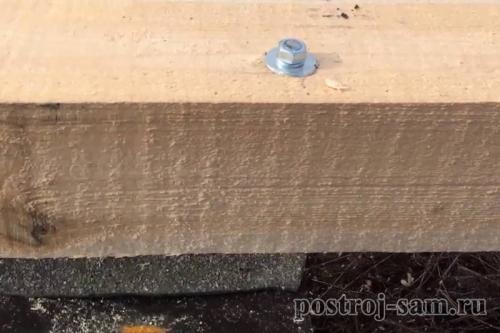

5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.

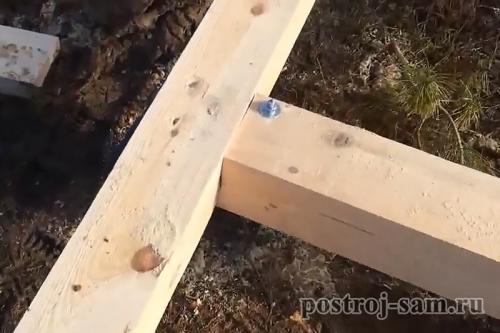

6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Деревянный каркас своими руками.

Где-то в конце 14 года, когда я прикрыл свой мини-бизнес, возникла пустота и стало как-то скучно, меня шибануло… А не построить ли что-нибудь? Тогда я начал старательно курить теорию по каркасному строительству и искать потенциальную "жертву". Местами я раскидал объявление в духе "построю дачу за еду", где основной посыл был в том, что мне по сути нужен опыт, а вы получите рабочую силу даром. То же самое предлагал знакомым. Но штука оказалась в том, что у тех кого это предложение интересовало, денег небыло, а тех у кого деньги были… ну оно им зачем? Логично.

В итоге я решил экспериментировать на себе, и в 2016 году прикупил участок в СНТ.

Строить решил очень маленький домик, размерами всего лишь 5300х3000мм, но зато не так, как обычно делают дачные домики, а так, чтобы постройка могла выступать в качестве испытательной модели перед постройкой полноценного дома. На всякий случай, даже был набросан вариант, преполагающий наличие санузла, миниатюрной кухни, чтобы была возможность довести до абсурда и сделать маленькое жилище со всеми удобствами.

Планировка (исключительно фантазийная)

Но… делать этого я конечно же не буду ))

Ранней весной, после покупки участка я закупился доской и уложил ее подсохнуть до начала стройки.
Кстати за те 3-4 месяца, что доска отлеживалась в гараже, она мягко говоря потеряла в весе. Для справки, сырая древесина весит в районе 800кг на куб, а сухая чуть больше пятиста. Не могу сказать на сколько полегчала моя, не взвешивал, но по ощущениям разница была очень заметна.

И да, не стройте из сыряка что-то хоть сколько то серьезное. Потому как, во-первых, исходя из упомянутого выше, внутри ваших стен окажутся почти 300л воды с каждого куба доски, а во-вторых, если заглянуть в какой-нибудь ГОСТ 6782.1-75, то усушка может составить около 5%, а это для некоторых узлов как-то совсем не очень.

Впрочем, я отвлекся.
Как только сошел снег, я приступил к очистке участка. Убрал траву, кустарники и выпилил деревья. Оставил только ель, которая и привлекла при покупке участка.

Очистка участка

Кроме того, на участке еще небыло электричества, потому была в срочном порядке электрифицирована упомянутая выше елка.
Фото к сожалению не нашлось.

Близилось лето и пора строить.
Первое дело — фундамент. Ввиду специфики грунтов, выбор пал на винтовые сваи, которые самостоятельно крутить в моем случае было нецелесообразно, и их монтаж я просто заказал.

Монтаж свай

Пришел день икс. Батя на своем стареньком беларусе привез доску, и поехало…

Полный размер

Начало стройки

Обвязка елочкой, перекрытие платформой, стены с дурацким ригелем, на который я насмотрелся на одном из ютуб каналов по тогдашней наивности, и прочие приколы.

Полный размер

Строительство каркаса

В целом строительство каркаса заняло 5 дней, часть из которых я работал один, а часть с батей.
Крышу закрыли мембраной, чтобы не мочило лишний раз, остаток материалов закидали на "чердак" и на этом первый этап был закончен.

Полный размер

Строительство каркаса

С большим количеством нюансов строительство каркаса можно увидеть в видосике

Позже я возвращался, чтобы сделать фронтонные свесы, заезжали толпой уложить кровлю, являлся, чтобы поставить перемычки в проемы под окна и дверь.

Полный размер

Кровля

Следующим шагом домик был обшит обычной 3 миллиметровой ДВП (так кстати тоже делать не надо, но мне можно), а затем обернут гидроветрозащитной мембраной, которая в свою очередь прижата бруском вентзазора. В дверной проем временно поставили старую деревянную дверь.

Полный размер

ДВП и ГВЗ мембрана

Я уже было дело завесил стены геотекстилем, чтобы мембрану не попортило ультрафиолетом, и хотел оставить все это дело зимовать, благо денег все равно небыло, но тут батя проявил инициативу и внезапно, без предупрежнения привез доску, чтобы обшить стены.
Причем он не просто купил её, а купил обрезную доску, договорился с каким-то знакомым мужиком, чтобы по дешману прогнать через станок и так далее… Вобщем домик обшили. Окна тоже зашили и не стали сразу прорезать. Меньше шансов, что кто-то залезет зимой. После этого обшивку я забрызгал антисептиком, и теперь уже все действительно осталось зимовать.

Полный размер

Внешняя обшивка

На этом пост становится достаточно большим, поэтому я просто покажу результат. А писать ли продолжение про утепление, внутреннюю отделку и прочие моменты, посмотрим как зайдет этот.

Как крепить гипсокартон к деревянной стене. Монтаж гипсокартона в деревянном доме

Работа осуществляется в несколько этапов:

1. Сначала крепится металлический каркас из профиля. С помощью вертикального уровня или отвеса осуществляется отбивка плоскостей: на потолке вдоль стены надо нарисовать ровную линию. От линии бросают отвес по углам потолка. Можно воспользоваться уровнем. Линию, которую вы прочертили на потолке, необходимо перенести на пол, то есть спроецировать ее в другую плоскость.
2. Затем необходимо сделать каркас. Для этого понадобятся CD-профиль и U-образный профиль. Каркас нужен для того, чтобы выровнять стены. Можно в работе использовать рейки или брусья, которые служат деревянными профилями. С использованием таких профилей можно создать обрешетку из дерева, также служащую каркасом. Это недорогой и экологичный способ.

Поскольку деревянные стены частного дома «дышат» при перепадах влажности, нельзя крепить гипсокартон к стенам «намертво», иначе на стыках могут появиться трещины.

Основой для монтажа гипсокартона могут служить: деревянная стена, рейки, бруски, балки, обрешетка, каркас или стена. Если в стенах проложены коммуникации, то оптимальным вариантом станет крепление гипсокартона на деревянные рейки. Это позволит скрыть их или обеспечить дополнительную теплоизоляцию. Для такого типа монтажа понадобятся: саморезы, шуруповерт и дюбеля, пила, дрель, гипсокартон. Рейки рекомендуется брать из мягкой древесины.

Процесс монтажа

В местах, где планируется прикрепить рейки, следует прочертить линии по периметру стены. Также необходимо нарисовать линию для вертикальных реек. Вертикальным рейкам полагается находиться на стыках гипсокартонных листов.

Рейки крепятся к стене с помощью дрели и дюбелей. Возможный зазор между стеной и рейкой следует заделать мелкими частицами гипсокартона. Есть еще горизонтальные рейки-распорки, которые монтируются между вертикальными рейками. Рейки-распорки монтируются на различной высоте. Таким образом, создается сетка в качестве основы.

После этого крепится сам гипсокартон. Лучше всего, когда края гипсокартоновых листов попадают на середины реек как вертикальных, так и горизонтальных. Посредством саморезов и шуруповерта листы фиксируются. Шурупы вкручиваются с интервалами 15 см. Крепеж должен быть утоплен в саморез. Затем стыки заделываются армирующей лентой. Зазоры более 3 мм необходимо зашпатлевать перед тем, как накладывать ленту. Последнее – это обработка шлифовкой или наждачной бумагой высохшей шпатлевки.
