Гараж из профлиста на деревянном каркасе. Каркас гаража

Гараж из профлиста на деревянном каркасе. Каркас гаража

Каркас гаража из металлического профиля может быть металлическим или деревянным. В первом случае это или уголок, или профилированная труба. Во втором – это пиломатериал в виде брусов, которые до начала монтажа профнастила обязательно обрабатывают антисептическим составом. На фото ниже гараж из деревянного каркаса показан, если кто-то сомневается, что такие конструкции можно использовать. Собирают каркасную конструкцию прямо на готовом фундаменте.

Деревянный каркас под гараж Источник tr.decorexpro.com

Как собрать металлический каркас

Перед началом сооружения каркаса нужно набросать примитивный чертеж гаража из металлопрофиля с размерами. Так как размеры периметра известны, то остается выбрать высоту строения, а также определиться с видом крыши. Для таких построек обычно кровля представлена или в виде односкатной конструкции, или в виде двускатной. Что касается высоты, то минимальный размер – 2 м.

Поэтому из стального уголка или профильной трубы нарезаются несколько отрезков:

• 4 штуки по 6 м ;
• 4 штуки по 4 м ;
• 12 штук по 2 м .

Для начала этого достаточно. Сначала собираются два прямоугольника с размерами 2х4 м. Метод соединения – электросварка.

Их устанавливают по краям плитного фундамента в продольном направлении друг от друга. Соединяют две фермы шестиметровыми отрезками по нижним углам и по верхним. Так как шестиметровая длина трубы или уголка достаточно большая, то это может привести в провисанию профилей, устанавливаемых по верхней обвязке. Поэтому сразу в процессе монтажа их подпирают двухметровыми элементами, располагая равномерно с шагом 1 м.

Гараж из профнастила калькулятор. Характеристика металлопрофиля, как материала

Металлопрофиль выбирают в первую очередь за простоту в обращении

Металлопрофиль (профнастил, профлист, гофролист) – лёгкий и в достаточной степени гибкий материал, который изготавливают из тонколистовой стали . Металлические полотна с обеих сторон покрывают слоем цинка, тем самым обеспечивая защиту от развития коррозии. Эстетически привлекательный вид придают с помощью полимеров.

Материал имеет информативную маркировку, сообщающую о его предназначении и основных технических характеристиках:

• «Н» – несущий профлист, используется для монтажа кровли и облицовки несущих конструкций;
• «НС» – несуще-стеновый, универсален, пригоден для устройства ограждений;
• «С» – стеновый;
• R – кровельный;
• А – защитное покрытие нанесено только на внешнюю, лицевую сторону полотна;
• В – защита нанесена на тыльную сторону.

Металлопрофиль различают по нескольким параметрам, определяющим технические характеристики конкретного материала:

• толщине полотна и, соответственно, его жёсткости: от 0,1 до 2 мм;
• высоте и ширине волны: 1-114 мм;
• форме волны;
• степени антикоррозийной защиты, определяемой типом внешнего покрытия.

В соответствии с последним параметром различают несколько видов защиты стальных полотен.

1. Оцинковка – самый недолговечный слой.
2. Алюминиево-цинковое – немногим надёжнее предыдущего.
3. Полиэстер – декоративен, недолговечен, подвержен отслаиванию.
4. Поливинилфторид. Надёжен, прочен, имеет УФ защиту, долговечен.
5. Пурал. Близок по свойствам и характеристикам к поливинилфториду.

Полотна соединяют между собой методом нахлёста на 1-2 волны. Для металлопрофиля выпускают специальные крепежи: стальные саморезы с пресс-шайбой и шляпкой, окрашенными в те же цвета, что и профлист.

Гараж из профнастила своими руками чертежи. Как построить гараж из профнастила своими руками

Для того чтобы построить на своем дворе гараж из профнастила своими руками потребуется минимальный опыт проведения подобных работ. При отсутствии такового не стоит отчаиваться. Постройка не такая уж сложная, поэтому надо не спеша разработать чертеж каркаса и следуя инструкции выполнить все работы.

Разработка проекта

Неопытному человеку сложно сразу приступить к строительству гаража не разобравшись подробно со всеми деталями. Облегчить процесс поможет собственноручно составленный проект. В него надо включить все размеры конструкции начиная от пола и заканчивая крышей, а по этим данным можно будет подсчитать расход материала.

Для разработки проекта потребуется сделать чертеж постройки на листе бумаги. Вначале определяется масштаб. Можно, например, за 1 м реального размера взять 10 см нарисованного, ну или меньше по желанию.

Проект должен отображать следующие данные:

• Традиционно первый чертеж содержит общую схему постройки с видом спереди, сбоку и сверху. Процесс можно упростить, нарисовав трехмерное изображение гаража. По рисунку можно представить общий вид строения и его эстетичность относительно ландшафта двора.
• Второй чертеж отображает размеры каркаса. Все расчеты основываются на габаритах автомобиля. Здесь еще надо учесть, для каких целей необходимо построить гараж. Если только для стоянки авто, то достаточно таких размеров, чтобы можно было свободно открыть дверцы и выйти из машины. Под мастерскую надо увеличить пространство для установки верстака и предусмотреть конструкцию пола со смотровой ямой. Беря в расчеты габариты обычной легковой машины, ширину постройки делают 3 м, а длину – 5 м. Высоту определяют по свободному откидыванию капота на крышу авто, и, конечно, по росту хозяина.

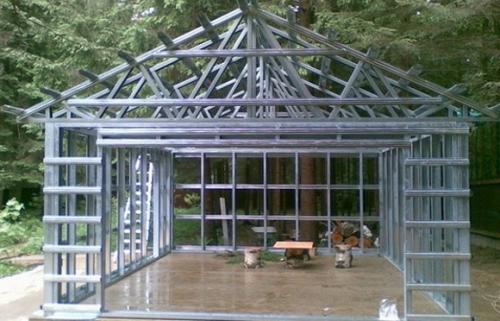

  Изображая каркас, необходимо указать все вертикальные стойки. В первую очередь отображают угловые опоры, а затем промежуточные с расчетом расстояния между ними 700–800 мм. Для жесткости каркаса на схеме надо нарисовать расположение распоров по углам.
• Третий чертеж – это кровля. Для гаража можно построить односкатную или двускатую крышу. Схему первого вида можно отобразить на общем чертеже всей постройки из-за ее простоты. Чертеж двускатной конструкции лучше нарисовать отдельно. Здесь надо учесть минимальный ее уклон 30^ои 3 поперечные балки длиной равной ширине постройки. Они нужны для установки вертикальных стоек, образующих конек крыши.

Теплый гараж из профнастила своими руками. Преимущества и недостатки

Многие владельцы не доверяют профлистам, считают, что гараж из оцинкованного профнастила по эксплуатационным характеристикам значительно уступает традиционным кладочным материалам. Для того чтобы иметь объективное представление, следует сравнить эксплуатационные показатели гаража из профлиста и кирпича или блоков.

1. Сметная стоимость. Если принимать во внимание цену кирпичей, цементно-песчаного раствора для кладки, стоимость внешней отделки и трудозатраты, то сметная стоимость гаража их профнастила минимум в два раза ниже. И еще. Гараж из профнастила можно сделать самостоятельно, кирпичная кладка требует помощников.
2. Сроки строительства. Гараж из профнастила можно сделать своими руками за несколько дней, для кирпичного или блочного понадобится минимум две недели. Еще один фактор. Металлические конструкции можно строить без заливных фундаментов, а это еще больше сокращает время строительства.
3. Время эксплуатации. При выполнении всех рекомендаций металлический гараж эксплуатируется не менее тридцати лет. В дальнейшем, при необходимости, проводится мелкий косметический ремонт, и строение может использоваться еще такое же время. Кирпичные здания стоят дольше, но гараж не то строение, которым надо пользоваться сотни лет.
4. Мобильность. Гараж из профилированных листов разбирается и переносится на новое место, при этом абсолютное большинство материалов можно повторно использовать без предварительной подготовки. Строительство гаража из кладочных материалов такую возможность не допускает.
5. Показатели теплосбережения. По этому параметру кирпичные гаражи существенно проигрывают металлическим. Достаточно утеплить строение пенопластом или минеральной ватой толщиной всего пять сантиметров, чтобы иметь такие же показатели теплосбережения, как и кирпичная стена толщиной 60 см, а это толщина кладки в два кирпича. Такие стены возводят на многоэтажных зданиях.

Источник: https://stroyvsepodryad.info/stati/garazh-iz-metalloprofilya-svoimi-rukami-plyusy-i-minusy

Гараж из профнастила чертеж. Гараж из профнастила своими руками: особенности

Профилированный лист из стали в зависимости от толщины и высоты волны может иметь различное практическое применение, которое зашифровано в маркировке. Какой брать профлист на гараж ? Советуем Вам наиболее популярны марки С18 и С21 . При этом, «С» означает вид листа — стеновой, а цифры — высоту волны в сантиметрах.

Чем больше высота волны , тем надёжнее лист противостоит несущей нагрузке , тем реже можно устанавливать элементы обрешётки .

Приемлемым вариантом для гаража считается профнастил с маркировкой НС — несуще-стеновой, трапециевидного профиля, оцинкованный, либо с алюминиево-кремниевым или полимерным покрытием.

Гибкость листа требует прочной основы — отсюда каркасная технология строительства.

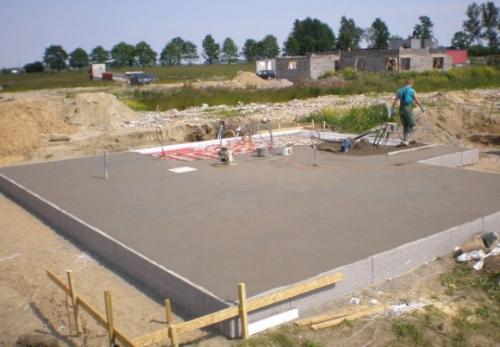

А общая лёгкость материала (вес конструкции будет чуть больше 1 тонны) позволяет довольствоваться столбчатым, трубным или ленточным фундаментом неглубокого заложения.

Весь процесс, включая устройство фундамента , займёт 2 недели .

Перед тем, как построить гараж из профнастила своими руками, желательно раскрой листов заказать поставщику и иметь помощника, а то и 2-х. для ускорения монтажных работ .

Самый простой способ — собрать гараж из готовых элементов купленного комплекта. В этом случае достаточно подготовить фундамент и 3 дня уйдёт на сборку. Заводские комплекты гаража из гофрированного листа различаются по количеству комплектующих элементов и цене:

• базовый вариант (каркас, стены,кровля, карниз, ворота распашные);
• расширенный вариант (базовый + окно, дверь, водосток, секционные ворота);
• утеплённый вариант (расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Можно купить гараж-конструктор из профлиста , где все составляющие элементы будут уже в сборе (стены, крыша, ворота с утеплением и внешней и внутренней отделкой).

Но, если существует непреодолимое желание сделать самодельный гараж из профнастила , следует начать с проекта гаража и закупки материалов, необходимого инструмента.

Проектом может послужить чертеж гаража из профлиста своими руками или типовой вариант из базы Интернета, который должен содержать все нюансы конструкции гаража и все размеры, необходимые для работы.

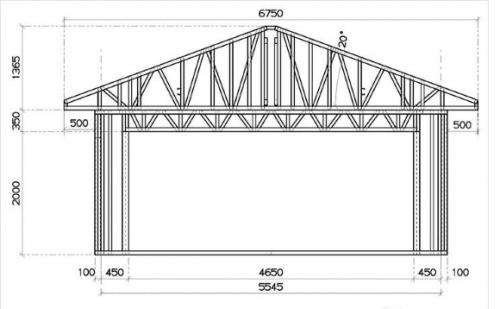

Например, смотрите ниже: гараж из профнастила своими руками — чертеж :

Каркасная технология предполагает устройство надёжного остова из дерева или металла, к которому будет крепиться листовой материал. При этом он обеспечит идеальную геометрию всей конструкции, противостояние подвижкам почвы.

Что должно быть под рукой на начало работ?

1. Для разметки площадки (колышки, молоток, шнур (бечева).
2. Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
3. Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
4. Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
5. Инструмент для сборки каркаса (шуруповёрт).
6. Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Перед тем, как обшить гараж профлистом помните, что профилированный лист с полимерным покрытием при нарезке «болгаркой» получает оплавленный рваный срез , уязвимый к коррозии. Чтобы этого избежать, необходимо использовать специальный диск для резки профнастила толщиной 1-1,5 мм . А срез покрывать подходящего цвета краской.

Достоинства и недостатки

Достоинства профнастила:

• морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
• не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
• при необходимости удобен для транспортировки;
• допускает фрагментарный ремонт покрытия;
• долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
• позволяет сократить сроки возведения гаража до 10 дней;
• имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

Недостатки:

• непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
• низкая теплопроводность;
• относительная лёгкость криминального проникновения.

Сочетание в конструкции каркаса металла и дерева может быть следствием нехватки средств на один из видов. В этом случае брус используют для промежуточных опор или горизонтальных элементов. При этом возникает сложность соединения дерева и металла в общую конструкцию. В итоге страдает надёжность каркаса как основы для профилированного листа.

Гараж из профнастила без фундамента. Плюсы и минусы гаража из профнастила

Имея в планах такую идею, как построить гараж из профнастила своими руками, необходимо, прежде всего, разобраться в том, какие он имеет достоинства и недостатки по сравнению, например, с кирпичом или шифером.

Положительные свойства:

• работать с профнастилом очень просто. Строить из него гараж под силу даже непрофессиональному строителю;
• его легко не только устанавливать, но и разбирать;
• процесс возведения планируемого объекта занимает очень мало времени, при этом экономится много физических сил и терпения;
• затраты на его приобретение будут значительно меньшими, в сравнении с затратами на кирпич или бетонные блоки;
• небольшой вес;
• гараж, сделанный из профлиста, получается действительно прочным и надежным;
• большой срок эксплуатации, который может превышать 50 лет;
• широкая цветовая гамма позволит выбрать профнастил такого оттенка, который будет отлично сочетаться с внешним видом прилегающего к нему дома или заметно выделяться среди других гаражей;
• благодаря своим уникальным возможностям и свойствам, постройку из этого материала всегда удастся переместить с одного места в другое, если возникнет в этом какая-либо необходимость;
• прекрасно переносит перепады температур;
• не выгорает на солнце;
• не требует к себе особого ухода.

Недостатки:

• профилированные листы никогда не обеспечат вашей машине надежную защиту от угона, потому что ворота в таком гараже легко сломать, а сам материал просто распилить или разрезать;
• не сохраняет тепло. Если строение дополнительно не утеплять, то оно будет очень холодным;
• при воздействии определенного усилия, на листе сразу возникает вмятина, устранить которую невозможно.

Приобрести профнастил для стен и крыши гаража, у которого будет, например, ширина – 3 м, длина – 4 м и высота – 2 м можно в среднем за 40000 руб. Стоимость скелета гаража обойдется приблизительно в 7000 руб, а утеплителя – 3000 руб.

Таким образом, цена гаража из профнастила “под ключ” без учета стоимости фундамента и при условии выполнения работ своими руками составит примерно 50 тысяч рублей.

В том случае, если планируется самостоятельное возведение гаража, нужно для начала определиться с местом, где он будет расположен. Необходимо учесть размеры машины и соответствующую величину будущей конструкции, размер ворот и их разновидность.

Взяв во внимание все эти нюансы, впоследствии никогда не возникнет проблем с заездом в гараж и выездом из него. Не нужно забывать и о высоте сооружения. Находясь в общей линии с другими гаражами, он не должен быть существенно ниже их, поскольку вся дождевая вода будет стекать с соседних крыш и скапливаться на вашей.

Гараж из сэндвич-панелей. Что такое сэндвич-панель

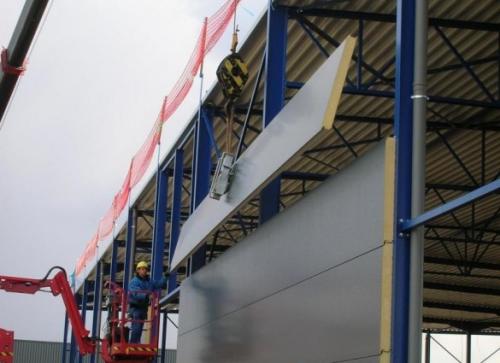

Сэндвич-панели активно используются в коммерческом строительстве. Сказывается технологичность работы с этим материалом и высокая скорость сборки здания.

Это может быть склад, цех, офисное строение и т.д. Но в частном домостроении сэндвич-панели всё ещё воспринимаются, как экзотика. Это связано с инерционностью мышления многих застройщиков, привыкших строить по старинке. Многие производители не желают связываться с небольшими заказами (десяток-другой панелей), т.к. выгоднее продавать сэндвичи в промышленных масштабах.

Сначала кратко расскажем, что такое сэндвич-панель.

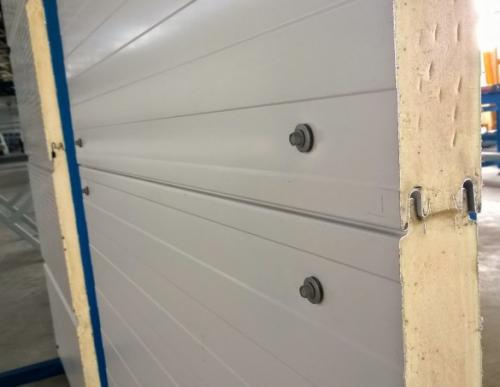

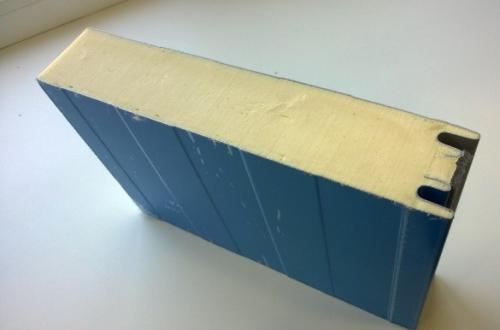

Сэндвич-панель представляет собой трёхслойный материал, где между двумя внешними оболочками, стальными листами, находится сердечник — теплоизолятор. Панели навешиваются на металлический каркас при помощи специального крепежа.

Утеплитель в сэндвичах может быть на основе пенополиуретана (ППУ) или минераловатный — из каменной ваты. Важно: теплоизолятор во многом определяет сферу использования сэндвич-панели. ППУ не боится влаги, не гниёт, не отсыревает. Поэтому такие сэндвич-панели используют в овощехранилищах, холодильных камерах, местах, где ведутся «мокрые процессы» — автомойках и т.д. Сэндвич-панели с сердечником из каменной ваты, в силу высокой огнестойкости, чаще всего используют при строительстве торговых комплексов, т.е. в местах большого скопления людей.

Ещё одно ключевое отличие ППУ сэндвич-панелей от сэндвичей из минваты — специальный замок «шип-паз». В результате при стыковке панелей получается герметичное соединение, и образуется замкнутый теплоизоляционный контур, что уменьшает теплопотери здания и упрощает монтаж.

Возвращаемся к рассказу ansushkov .
