Важным элементом благоустройства кухонного пространства является вытяжная труба. С помощью этого устройства копоть, пар и отработанные газы выводятся в вентиляционную систему. Отсутствие специального отвода ведет к отравлению воздуха, загрязнению стен и потолка. Устройство имеет множество вариантов, одним из которых является гофрированная труба для вытяжки.

В настоящее время промышленностью выпускается несколько видов вытяжки

• Воздуховоды из пластика.
• Гофрированные алюминиевые каналы.
• Устройства из оцинкованного металла.

Очень часто для изготовления вытяжки используют гофрированную алюминиевую трубы. Она может иметь разный диаметр и длину. Гофра труба для вытяжки считается отличным вариантом для установки вытяжного шкафа при наличии газовой колонки или котла.

По сравнению с другими вытяжными системами гофрированная алюминиевая труба обладает рядом отличительных особенностей:

• Легкий монтаж . Труба может изгибаться под любым углом благодаря тонкому алюминиевому слою.
• Быстрая резка . Изделие поддается резке с помощью обычных бытовых ножниц.
• Удобная длина 1-3 метра . Сложенное состояние трубы напоминает гармошку. Чтобы получить необходимый размер, достаточно потянуть за концы изделия. Если вытяжка требует длину больше 3 метров, то можно выполнить соединение гофродеталей.
• Различный диаметр изделий дает возможность подобрать правильный размер трубы. Особенно важен этот параметр для газового оборудования, так как при несоответствии соединяемых частей есть вероятность попадания угарного газа в помещение. При отсутствии трубы нужного размера можно воспользоваться обжимным хомутом, который закрепляется вокруг патрубка на газовом устройстве.
• Монтаж без дополнительных переходников . Гибкая труба для вытяжки позволяет выполнить монтаж системы с помощью двух основных переходников: один – на стыке с вентиляцией, другой – в месте соединения с вытяжным изделием или колонкой.
• Малый вес . Алюминиевая гофрированная труба – это довольно легкое изделие, поэтому монтаж выполняется очень быстро без дополнительного укрепления по всей длине.
• Длинный эксплуатационный период . Алюминий устойчив к перепадам температуры и ультрафиолетовому излучению, поэтому может служить долгое время без дополнительной защиты.
• Невысокая цена . Гофрированную трубу на вытяжную систему может приобрести любой потребитель независимо от его финансового положения.
• Простой монтаж . Сборку вытяжки с использованием гофрированной трубы может выполнить любой человек, не имея специальных навыков.

Гофра для вытяжки 140. вентиляционные гофрированные трубы

Гофрированные трубы повсеместно используются для организации вентиляции. Как правило изготавливаются из алюминия или полимера с напылением слоя металла и армируются стальной проволокой. А главным достоинством гофрированных труб является их гибкость и способность растягиваться и сжиматься, что безусловно существенно упрощает использование гофрированных труб по сравнению с любым другим типом воздуховодов.

Гофра из алюминия, наиболее часто применяется для подключения бытовых вентиляторов и кухонных вытяжек к вентиляционному каналу. Эти гофрированные трубы вполне справляются со своим назначением и стоят совсем недорого, например трехметровая гофрированная труба диаметром 100мм стоит порядка 6р. Если же Вы решили использовать алюминиевые гофрированные трубы для организации системы вентиляции  или подшивать гофру например под подвесной потолок, то посоветуем Вам ознакомится с другими типами воздуховодов, это например пластиковые короба или воздуховоды из оцинкованной стали, поскольку гофрированные трубы из алюминия едва ли станут наиболее оптимальным для этого решением. И хотя существуют всевозможные хомуты и тройники для алюминиевой гофрированной трубы, следует помнить, что прочность и небольшая длина , делает монтаж крупных вентиляционных систем из таких воздуховодов нерациональным. И кроме того алюминиевая гофра никак не защищена от образования конденсата.

Внимание!!! В нашем магазине продается качественная алюминиевая гофра Белорусского производства с толщиной 0,06-0,08мм, которая по долговечности и прочности значительно превосходит подавляющее большинство аналогов.

Помимо привычных алюминиевых гофрированных труб, мы предлагаем полимерные с напыленными слоями металла и армированные стальной проволокой гофрированные трубы. Эти трубы выпускаются двух типов:

Aluconnect - это четырехслойная (два слоя полимера и два металла) гофрированная труба, выпускается длиной 10м. Она еще более гибкая и пластичная чем обычная алюминиевая труба, и за счет большей длины станет гораздо более выгодной за счет меньшего количества стыков и большой длины.

Sonoconnect - у этой трубы в отличии от aluconnect имеется слой теплоизоляции и еще один наружный слой (типа сэндвич). Эти труба эффективно противостоят конденсату и несмотря на приличные габариты и слой теплоизоляции, остаются достаточно гибкими и удобными для монтажа.

Также в наличии гофрированные трубы из качественной нержавеющей стали, для систем подогрева и отопления с высокой рабочей температурой ( запрещены для твердотоплевных печей ), также гофра из нержавейки стойка к химическому воздействию.

Чтобы приобрести интересующий Вас товар, свяжитесь с нами по телефонам, указанным в "голове" сайта или оформите заказ через компонент "корзины" нашего интернет-магазина, также Вы можете приобрести все указанные товары, посетив наш  наш офис, расположенный по адресу:  г.Минск, ул.Сырокомли, д.7, пав.324 , микрорайон "Лошица",  предварительно уточнив наличие и время работы.

Пластиковые гофры для вытяжки. Особенности и преимущества пластиковых воздуховодов

П ластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

• бесшумность (гладкая ровная поверхность не способствует возникновению шума);
• простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
• эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

• более сложный монтаж;
• в ыше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
• невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

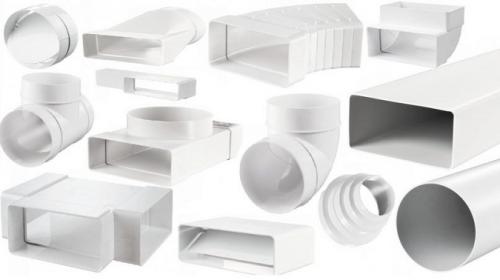

Части пластикового воздуховода

По цене — пластик обойдется примерно во столько:

1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
2. П лоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Как установить гофру на вытяжку. Простая инструкция по установке и маскировке гофры воздуховода кухонной вытяжки

Вытяжка представляет собой наиболее важный элемент современной кухни. Она позволяет очищать воздух от продуктов сгорания, возникающих при готовке. Для создания вентиляционного канала часто используют гофрированные трубы. Их применение обусловлено простотой создания маршрута и соединения элементов конструкции. Чтобы разобраться, как установить и спрятать гофру от вытяжки на кухне, стоит рассмотреть несколько способов. Многообразие вариантов позволяет выбирать такой воздуховод для кухонь с различным интерьером.

Выбор оптимального диаметра канала

Диаметр гофрированной трубы подбирают в соответствии с рекомендациями, имеющимися в инструкции к приобретенной вытяжке. При выборе вариантов труб с большим или маленьким сечением, оборудование не будет выполнять свои функции в полной мере. Поэтому перед походом в магазин необходимо ознакомиться с характеристиками вытяжки.

Стандартные размеры гофры для вытяжки:

• 100 мм;
• 120 мм;
• 125 мм;
• 150 мм.

Другие диаметры вытяжных каналов встречаются намного реже. Чаще всего используются трубы 100 и 120 мм. Лучше, если диаметры выходного патрубка вытяжки, гофрированной трубы канала и вентиляционной шахты будут совпадать.

При невозможности подобрать изделие с подходящим диаметром можно выбрать канал, имеющий большее сечение. Его соединяют с остальными элементами системы специальным переходником. Выбор трубы с большим диаметром позволит избавиться от лишнего шума при работе вытяжки.

Важно! При меньшем диаметре вентилятор станет работать в повышенном режиме производительности, что чревато быстрым износом оборудования.

Как установить гофру на вытяжку и проложить вентиляционный канал?

Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

• хомуты;
• герметик на силиконовой основе;
• переходники с квадратного на круглый;
• алюминиевая лента;
• решетка с обратным клапаном.

Переходник требуется при выборе вытяжки с прямоугольным патрубком. Все элементы лучше приобретать вместе с гофрой. Это позволит не ошибиться с количеством запасных деталей.

Для соединения нескольких гибких труб используют алюминиевый скотч. Если аккуратно наклеить его на поверхность изделий, металлический воздуховод окажется эффективным.

Чтобы правильно установить гофру на кухонную вытяжку, следуют такому порядку работ:

• Гофру растягивают на всю длину. Один ее конец фиксируют к выходному патрубку вытяжного оборудования. Крепление осуществляют герметиком и металлическим патрубком. Герметизирующий состав наносят только на очищенную и высушенную поверхность, иначе стыки будут закрыты неплотно.
• Через каждый метр по вертикали или 1,5 м по горизонтали устанавливают дополнительные хомуты, обеспечивающие правильную фиксацию вентканала. Если до отверстия в стене не больше 0,8 м, хомуты не устанавливают.
• Острые углы в воздуховоде делать не следует — они снижают эффективность вытяжки на 10%. При длине вентиляции более 3 м подбирают вытяжку большей мощности.
• После установки дополнительных хомутов следует соединить гофрированную трубу с вентиляционным отверстием, поместив ее второй конец в патрубок вентиляционной шахты или решетки. Канал фиксируют хомутом. Стыки с трубой обрабатывают герметиком.

После установки вытяжки делают проверку ее работоспособности. Для этого к включенной системе подставляют лист бумаги. Если он втягивается, установка проведена правильно.

Как спрятать гофру от вытяжки?

Гофра, закрепленная на стене или уложенная на кухонную мебель, может испортить вид интерьера. Поэтому ее маскируют разными способами.

Короб из гипсокартона

Одним из надежных способов маскировки гофры является зашивание трубы в короб из гипсокартона.

Сначала по размерам трубы делают каркас, а затем зашивают его отделочным материалом и проводят финишные работы.

Работы по маскировке гофры в гипсокартонный короб проводят в такой последовательности:

• Выполняют разметку, по которой будут установлены металлические профили на потолок и стену. От концов каждого профиля проводят перпендикулярные линии. Они соединяются в точках, где будет размещен третий профиль.
• Просверливают отверстия для саморезов. Их выполняют через профиль.
• В отверстия фиксируют дюбеля.
• Закрепляют профили.
• Углы, расположенные у вытяжки, оснащают металлическим уголком.
• Все профили скрепляют друг с другом поперечными элементами.
• На металлический каркас фиксируют гипсокартонные листы.

Затем проводят декоративную отделку короба. Внешний стык панелей декорируют пластиковым уголком.

Отделка пластиком

Часто гофру маскируют за пластиковыми панелями. Они практичны и в сочетании с пластиковым потолком выглядят эстетично. Работы аналогичны предыдущим, только вместо гипсокартонных листов применяются пластиковые панели. Можно подобрать их цвет в соответствии с дизайном кухни.

Маскировка за накладкой

Если гофра будет скрыта в потолке, для маскировки ее участка до вытяжки используют декоративную накладку.

Этот элемент обычно продают в комплекте с вытяжным оборудованием.

Изделие представляет собой канал с квадратным сечением и тремя стенками.
