Проход дымовой трубы через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть непрерывными по всей кровле. Кроме того, применяемые с этой целью полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами крыши из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубы)?

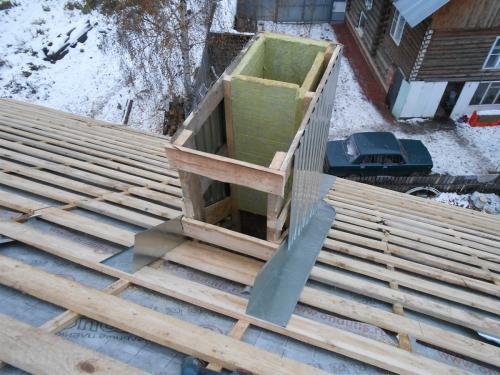

Специалисты предлагают превратить участок крыши, обнимающий дымоход, в отдельную зону: по бокам от трубы — с помощью стропильных ног, а сверху и снизу от нее — с помощью поперечных балок. Таким образом создается своего рода короб, размеры которого определяют на основании СНиП. Объем короба заполняют каменной ватой высокой плотности, это негорючий утеплитель, к тому же способный обойтись без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняют традиционно: надрезают их крестообразно, доводят края до стропил или поперечных балок и крепят гвоздями (скобами). Стыки герметизируют специальными лентами или клеевыми составами.

Чтобы дымоход не «пронзил» несущую стропильную балку или не пришелся на зону ендовы, его местоположение должно быть четко определено еще на стадии проектирования здания

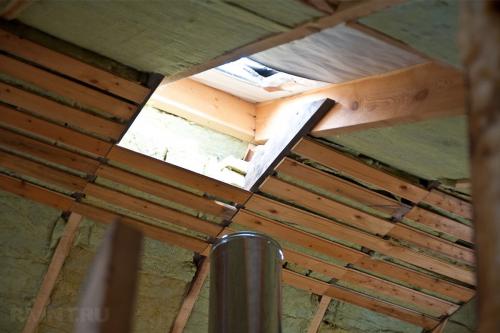

Проем для дымовой трубы

Существует и другой подход к проблеме. Так как внешние стенки современных многослойных дымоходов, как правило, не нагреваются в зоне вывода через крышу более 60°С, то пленкам ничего не угрожает, а следовательно, их можно подводить прямо к трубе, фиксируя скотчем. При этом в слое гидроизоляции над трубой необходимо установить желобок из нержавеющей стали (или сделанный из той же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизолирующей прослойкой, следует учесть, что на температуру его наружной поверхности в месте вывода на крышу влияет целый ряд факторов: высота трубы, вид отопительного оборудования, толщина слоя теплоизоляции и др.

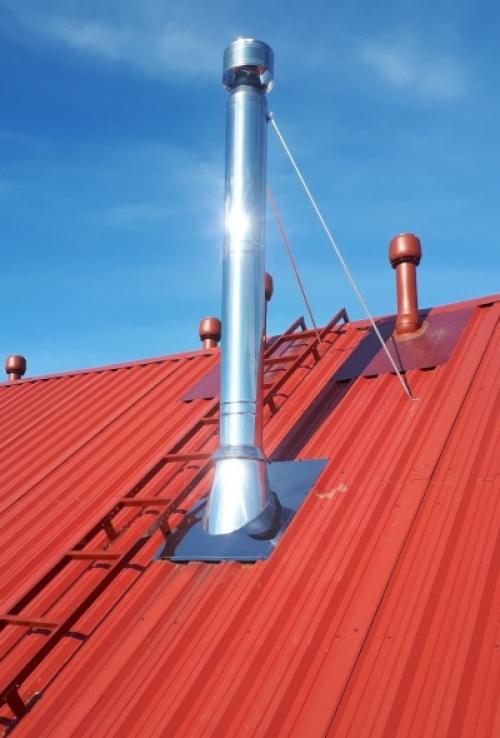

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Так как в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционный слои, то, таким образом, отпадают проблемы с проводкой дымового канала через кровельный «пирог» с обеспечением непрерывности всех слоев и гарантией пожаробезопасности.
Существенно упростит задачу также вывод трубы через П-образный вырез в карнизном свесе, исключающий само наличие узла примыкания к кровельному покрытию. Правда, в этом случае придется предусмотреть дополнительный водосток в зоне выреза.
Однако нужно учитывать, что, будучи удаленным от конька, дымоход получится довольно высоким и будет испытывать серьезные ветровые нагрузки. А следовательно, для его укрепления понадобится система растяжек, для которой тоже придется обеспечить герметичный проход через кровлю.

Как вывести трубу от буржуйки через стену. Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива.

Методика выполнения расчёта довольно проста. Следует перемножить величину объёма топочного пространства на коэффициент, равный 2,6–2,7. Полученное значение соответствует внутреннему диаметру дымохода.

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

На расчётном этапе целесообразно разработать эскиз дымохода.

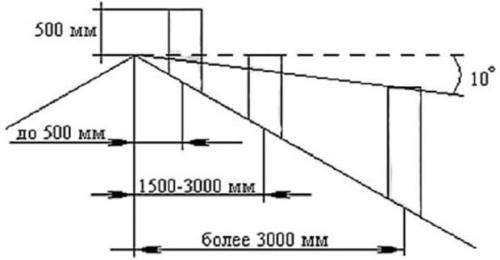

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м.

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Как вывести трубу через шиферную крышу. Определимся с материалами

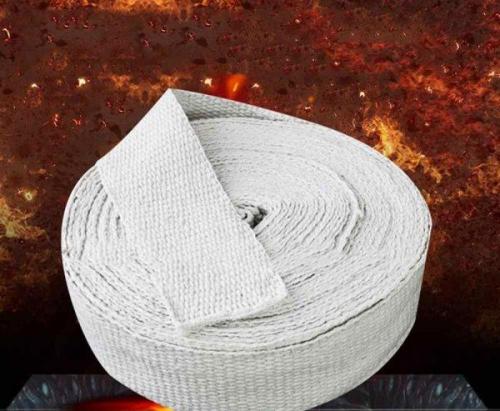

Главным спасением для шифера служит асбестовая ткань, вымоченная в правильно приготовленном плиточном клее. Данный способ считается наиболее простым и доступным, поскольку практически не требует финансовых затрат. Стандартный плиточный клей и асбестовая ткань находятся в широком доступе, стоят недорого, что делает рассматриваемый метод приоритетным.

Для ремонта шифера отлично подходят и другие материалы:

1. Обмазочные смеси на основе полимеров и цемента. Продаются в строительных магазинах в готовом виде, для удобства расфасовываются в пластиковые ведра и банки небольшого объема. Сухие смеси расфасовываются по бумажным пакетам.
2. Герметики. Для ремонта шифера подходят эпоксидная смола, монтажная пена и силиконовый герметик, устойчивый к высоким температурам.
3. Горячая битумная мастика. Традиционный метод ремонта шифера, применяемый годами. Покрыв кровлю несколькими слоями, можно забыть о протечках на долгие годы.
4. Бутил-каучуковая лента. Очень проста в использовании, поскольку имеет клеящий слой на обратной стороне.
5. Цементно-песчаная смесь. Еще один бюджетный метод ремонта шифера. Чаще всего применяется для ремонта кровельных материалов с шероховатой поверхностью, что обусловлено повышенными требованиями к адгезии.

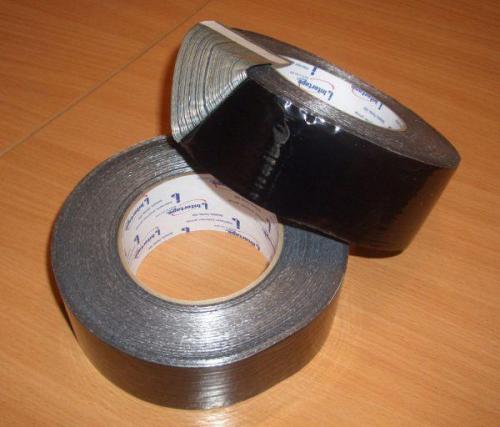

Битум-каучуковая самоклеящаяся уплотнительная лента

Несмотря на то, что существует множество материалов для восстановления шиферной кровли и герметизации стыка между покрытием и печной трубой, совет для всех методов один — необходимо начать с обработки. Чтобы добиться прекрасной адгезии между шифером и означенными материалами, поверхность стоит обезжирить бензином, очистить от мелкого мусора, устранить мох и всевозможную растительность и, возможно, заменить отколовшиеся фрагменты шифера, поскольку они рано или поздно вновь придут в негодность.

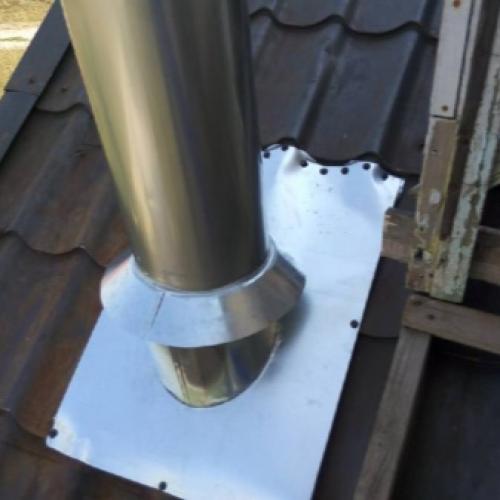

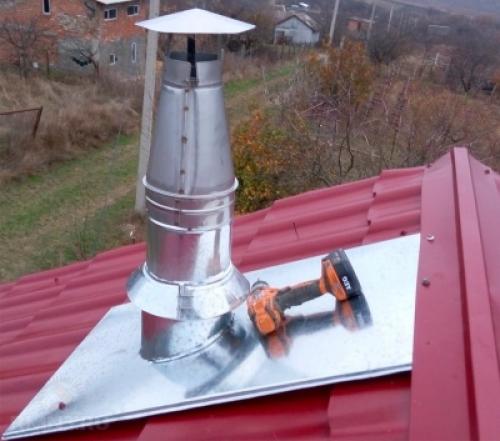

Проход дымохода через крышу из металлочерепицы. Какая система кровли

В отличие от вентиляционных каналов, проход вытяжной трубы отопления практически всегда требует вмешательства в стропильную систему кровли. Связано это с тем, что из-за действия высоких температуры вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается присутствие горючих материалов, в частности — древесины. Какой именно будет ширина этой зоны зависит от типа дымоходного канала .

Если говорить строго, степень вмешательства в несущую систему зависит не от её типа, а от места, в котором выполняется проход трубы. Можно выделить три наиболее распространённых случая:

1. В скате чердака со свободным доступом.
2. На коньке.
3. В скате закрытого чердака и прочих труднодоступных местах.

Основная специфика работы здесь в том, что в первых двух случаях стропильная система остаётся доступной для работы. Если же доступ к подкровельному пространству ограничен, последовательность действий меняется на противоположную: сперва на обширном участке демонтируют кровельное покрытие, гидроизоляцию и обрешётку, после чего производится разборка перекрытия и обустройство зоны прохода.

Это нужно учитывать заранее.

Дымоходный канал проходит через кровлю частью своего разгонного участка — финального прямого отрезка трубы, в котором создаётся необходимая тяга. Поэтому зона прохода через кровлю в проекции точно совпадает с разделкой перекрытия, никаких поворотов выше труба иметь не должна. Это несколько осложняет работу, ведь в стропильной системе имеются удобные места для обустройства прохода, но не много и не всегда можно расположить котёл строго под ними.

Наиболее удачным обстоятельством считается то, когда труба проходит между двумя стропильными ногами на таком расстоянии от конькового узла, где нет ни ригелей, ни затяжек и прогонов. Чем ниже по скату, тем больше работы возникает по перекладке кровельного покрытия , если же проход расположен слишком высоко — придётся вмешиваться в коньковый узел и каким-то образом разводить его, делая разрыв в прогонах. Поэтому если имеется возможность сместить место прохода через перекрытие — лучше продумать этот момент заранее. Категорически неприемлемым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.

Дымоход через крышу своими руками. Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

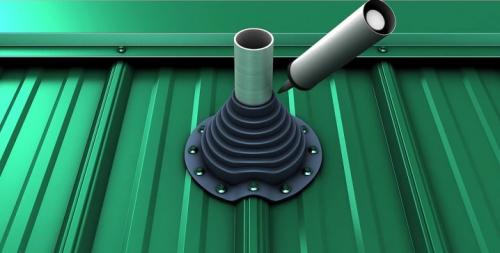

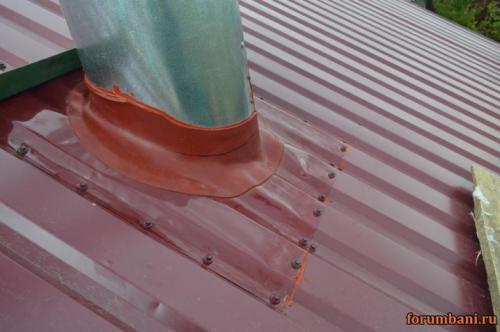

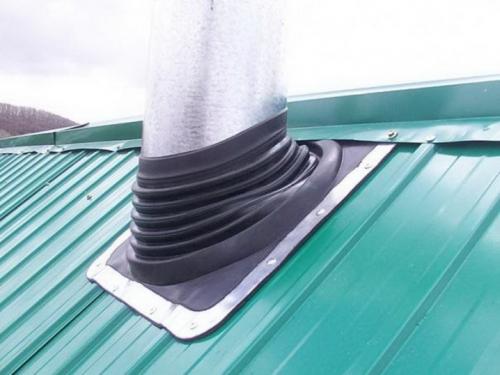

Проход дымохода через крышу. Как вывести трубу через профнастил и как ее заделать?

Кровли домов, что выполнены из профнастила, уже давно заслужили авторитет среди владельцев домов благодаря небольшой массе, привлекательному внешнему виду, а также своей долговечности. Профнастил представляет собой тонкий, но довольно прочный металл, который устойчив к воздействию коррозии. Для отопления домов с такой крышей обычно устанавливаются дровяные печи или газовые котлы, а также твердотопливные печи. В данной статье попытаемся разобраться, как вырезать отверстие в профлисте, чтобы обеспечить проход сэндвич-трубы своими руками, вывести ее наружу и загерметизировать все.

Место для вывода

Подбор удачного места для проделывания дырки в кровле из профнастила под трубу дымохода является крайне важным аспектом всего процесса. Конечно, тут много будет зависеть от того, где именно располагается печь. Рекомендуется, конечно, располагать дымоход максимально вертикально, но присутствует и ряд других нюансов, которые требуется принять во внимание.

• Лучше будет расположить отверстие для выведения дымохода в высочайшей точке кровли, то есть как можно ближе к коньку. Расстояние между коньком и дымоходом должно находиться в диапазоне 500-800 мм.

• Оптимально, чтобы дырка в крыше рассматриваемого типа не попадала на части стропильного механизма. Для его обхода можно использовать отводы, а также угловые элементы дымохода. Их применение позволяет задавать повороты на 45-90 градусов.

• Длина частей дымоходной системы рассчитывается так, чтобы стыки располагались выше либо ниже мест перехода перекрытий и самой кровли . Иначе прочное соединение сделать будет очень сложно.

• Для обеспечения качественной тяги высота дымоходного механизма должна быть где-то на 100-150 см выше кровельного конька . Если выход будет слишком высокий, то во время прохода дыма по нему он будет остывать, из-за чего будет формироваться конденсат.

Чтобы быть уверенным, что место выхода дымохода определено верно, можно нанести маркером либо карандашом на крыше метку и проверить температуру вечером.

Устанавливать трубу требуется в «холодной области», то есть она должна быть в тени весь световой день.

Как правильно выводить?

Перед началом вывода трубы через кровлю необходимо произвести целый ряд работ подготовительного характера.

• Определить габариты трубы.
• На профнастиле обвести места отверстий , где будет установлена железная труба.
• Теперь по нанесенным меткам следует разрезать лист. Лучше всего это делать при помощи болгарки с тонким кругом для работы с металлом. Действовать следует максимально осторожно, чтобы не сделать заусенцев.
• При вырезании отверстия следует отступить пару сантиметров от нанесенного контура.
• Разрезы, сделанные по углам периметра, дадут возможность отгибания краев листа к кровельной плоскости.
• Между дымоходной трубой и стропильным механизмом нужно поставить короб, имеющий где-то 15 сантиметровый зазор . Обычно он располагается в мансардном помещении.
• Отверстие с таким же размером должно быть сделано в потолке.
• Слой утепления и гидроизоляции следует снять. В них не требуется делать отверстия, а достаточно лишь сделать прорезь по принципу конверта и произвести загибание краев, которые фиксируются саморезами или скобами. В итоге проделанных манипуляций должно получиться отверстие сквозного типа.

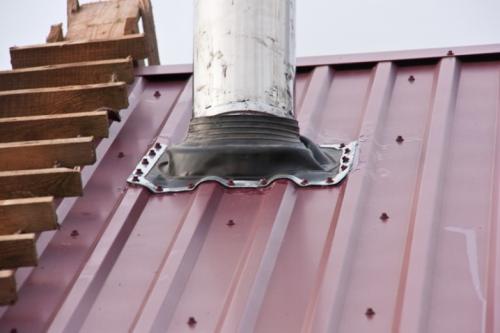

Как вывести трубу через крышу из профнастила. Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы . Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы . Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой - понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

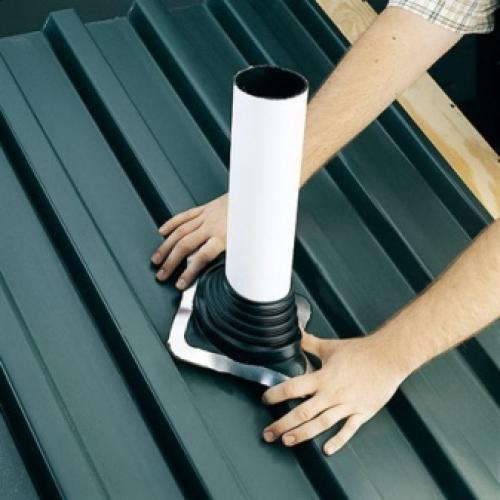

Переход трубы через крышу. Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного «пирога» . Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее , очень многие мастера предпочитают изготавливать эти детали самостоятельно.

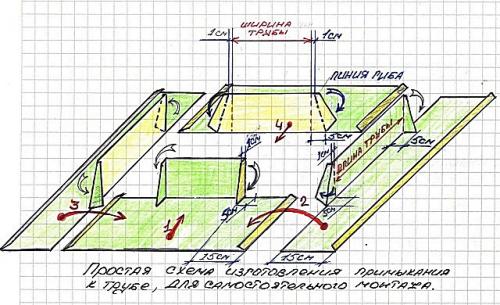

Один из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковки

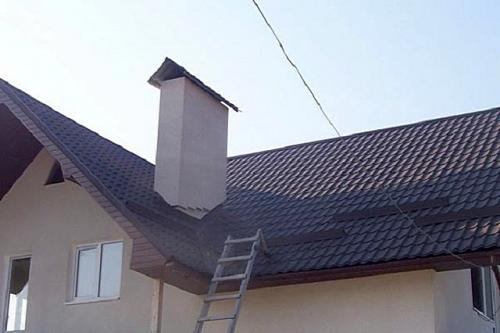

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши — герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.

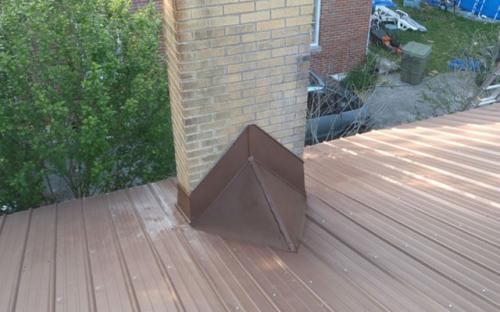

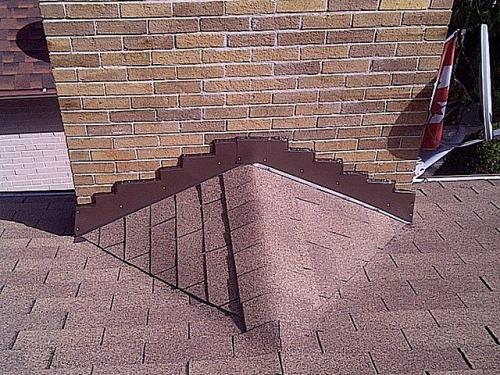

Дополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонам

А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной . Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.

Пожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прохода трубы через кровлю

И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов. В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы.

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.

Как вывести трубу от буржуйки через крышу. Варианты конструкции дымохода

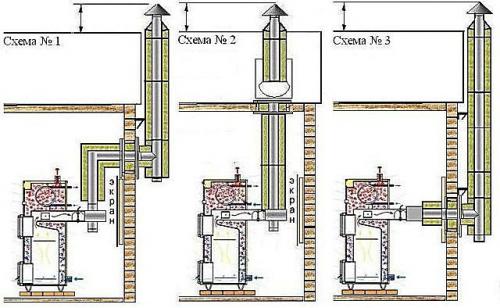

Принципиальная схема конструкции дымохода для буржуйки может быть исполнена по одному из трех видов, различающихся по месту расположения трубы и ее выходу из помещения наружу.

Три основных схемы расположения дымохода в помещении

• Дымоход может выходить на улицу через стену на уровне 200 ÷ 250 мм от потолка. Это — удобная и эффективная конструкция, так как тот отрезок дымоотводной трубы, который проходит через помещение, будет играть роль своеобразной «батареи», достаточно мощного теплообменника, который эффективно включается в общий процесс обогрева, отдавая в комнату вырабатываемое печью тепло. Это способствует повышению общей теплоотдачи от буржуйки, а значит , для достижения и поддержания нужного уровня температуры будет истрачено намного меньше топлива.
• Второй вариант редко применяют в условиях гаражей или мастерских, так как конструкция достаточно трудоемка в монтаже. В этом случае дымоход тоже проходит через все помещение, но не сворачивает в отверстие в стене, а поднимается через потолочное перекрытие и выводится на улицу сквозь чердак и далее, через кровлю. Конструкция тоже весьма эффективна для обогрева комнаты, но для проведения трубы через чердачное перекрытие нужно предпринять целый ряд мер, чтобы обезопасить от перегревания все потенциально боящиеся огня материалы. Для этого в толще перекрытия необходимо установить вокруг трубы специальный короб, который заполняется жаростойким составом, например, мелкофракционным керамзитом или минеральной ватой.
