Как сделать перекрытия в деревянном доме и монтаж балок. Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

Положительные факторы:

приятный внешний вид;
сравнительно небольшой вес;
быстрый монтаж и последующий ремонт;
экологическая чистота.

Минусы:

оно огнеопасно, требуется специальная пропитка;
от перепадов температуры, влажности может деформироваться;
дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Балки перекрытия на газобетон. Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

Конструктивный узел опирания деревянной балки на газобетон.

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Вид армирования стены из газоблока по штрабам.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

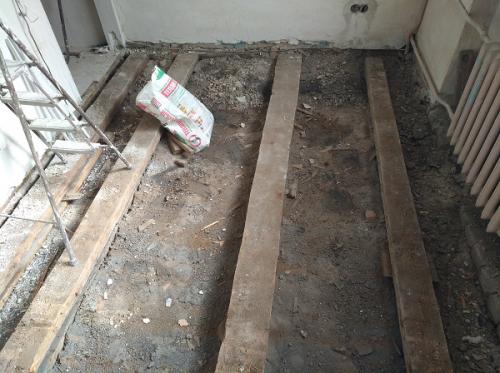

Деревянные перекрытия в кирпичном доме. Квартиры с деревянными перекрытиями

«Здравствуйте, Татьяна Васильевна. Меня зовут Ирина. Мне с мужем необходима ваша профессиональная консультация риэлтора по купле-продаже вторичной недвижимости , а точнее по приобретению квартиры с деревянными перекрытиями. Вкратце изложу нашу ситуацию: мы уже достаточно продолжительно время присматриваем себе квартиру на вторичке. Вы только не подумайте, что нам очень сложно угодить, но по опыту наших изысканий получается так, что либо квартира хорошая и при этом район не тот, либо район подходит, а квартира не дотягивает под наши требования или полностью нас не устраивает. При этом мы располагаем достаточным по московским меркам бюджетом для покупки жилья в 18-20 млн рублей.

Так вот, совсем недавно нам на глаза попался прелюбопытнейший вариант в сталинском доме - достойный нашего внимания, как нам показалось на первый взгляд, во всех отношениях. Приемлемая цена, престижный район, удачное местоположение дома в глубине массива, этажность здания, общая площадь, количество комнат и функциональная планировка, непосредственная близость к метро, шикарный вид из окна в тихий уютный двор, высокие потолки больше 3-х метров, впечатляющая архитектура — по предварительным исходным данным в объявлении всё сходилось, ну, прямо, как мы мечтали!

Нас это предложение не просто заинтересовало - мы, конечно же, что тут скрывать, загорелись этой квартирой. Но просмотр объекта в живую охладил наш пыл. О том, что дом без лифта, нам было известно заранее и сей факт не имел для нас принципиального значения - мы даже рады лишний раз прогуляться пешком по лестнице на 5 этаж. Нас насторожило совсем другое. В результате переговоров с собственником и его представителем выяснилось, что многоквартирный дом имеет не железобетонные, а смешанные/деревянные перекрытия.

Для нас эта новость, если честно, была как ушат холодной воды — хотя даже после этого мы не отказалась от своего намерения и настроены решительно, лишь быть может чуточку сомневаемся в правильности своего поступка. Психологическое состояние, в котором мы пребываем, уверена знакомо многим — и хочется и колется! До конца не можем понять как это расценивать - чего-то боимся, а чего не знаем! Обрывочные сведения, слухи, домыслы, кочующие во всемирной паутине по предмету обсуждения, ясности в вопрос не внесли — вроде бы это «плохо/не совсем хорошо», а вот чем конкретно плохи или чреваты деревянные перекрытия в квартире не совсем понятно?!

Хотелось бы получить достоверную информацию по интересующему нас вопросу, как говорится из первых рук, и узнать ваше мнение как специалиста в этой области, как эксперта рынка вторичной городской недвижимости, что вы можете подсказать или посоветовать на этот счёт: Стоит ли покупать квартиру с деревянными перекрытиями или всё же отказаться от покупки сталинки? Встречались ли в вашей практике или в практике ваших коллег варианты купли-продажи таких сложных неоднозначных объектов? Может у кого из ваших знакомых или клиентов есть личный опыт проживания в квартире с деревянными или смешанными перекрытиями и они могут предоставить полезный правдивый отзыв? Какие могут быть риски, угрозы или негативные последствия в будущем, трудно ли будет в дальнейшем продать квартиру с деревянными перекрытиями?»

Для полноты ощущений, с начала предлагаю рассмотреть потребительские качества подобного рода жилья, явные преимущества и недостатки, так сказать, плюсы и минусы квартир с деревянными перекрытиями.

Слабые стороны:

Из-за конструктивных особенностей зданий подобного типа существует ряд ограничений по проведению ремонтно-строительных работ, которые касаются непосредственно потолка и пола. В доме с деревянными перекрытиями, крайне проблематично, а во многих случаях практически не возможно, например, произвести стяжку пола из-за огромной нагрузки на несущие балки.
Межкомнатные и межквартирные перегородки часто выполнены по каркасной технологии с заполнением пустот шлаком. В домах с деревянными/смешанными перекрытиями очень хорошая слышимость.
Общая усталость жилищного фонда, инженерных сетей и коммуникаций: регулярные аварии из-за гнилых труб, постоянные отключения подачи электроэнергии по причине коротких замыканий, бесконечные косметические и капитальные ремонты.
Многоквартирные дома с деревянными перекрытиями — объекты с повышенным уровнем пожароопасности. Страховщики, если и выдают полис, то с повышенным коэффициентом. В случае возникновения пожара в одной из квартир, весь дом может вспыхнуть как спичка и выгореть дотла.
Риск сноса и переселения существует даже, если дом включен в реестр памятников архитектуры и объектов культурного наследия. Заинтересованный инвестор ни перед чем не остановится. Самый популярный предлог — плановая реконструкция исторического здания..

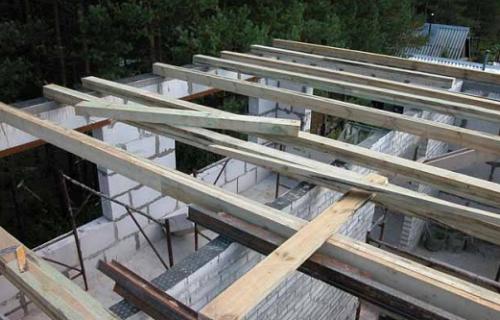

Как правильно уложить балки перекрытия. Как правильно положить балки перекрытия?

Невозможно построить дом без соединительных элементов — перекрытий. Именно они являются опорной основой каждого этажа здания. Даже в том случае, если постройка одноэтажная, перекрытия служат в ней потолком и полом. Вся весовая нагрузка приходится именно на перекрытия.

Вещи, которые находятся в помещениях, люди — весь этот груз должен быть с успехом выдержан. Следует учитывать и тот момент, что с каждым надстроенным этажом весовая нагрузка на низлежащие площади увеличивается. Вот почему так важен правильный расчет балок перекрытия.

Что такое балки перекрытия

Традиционно в домах используются деревянные и железобетонные перекрытия. Они представляют собой разделительную плоскость между этажами здания. Каждое из них устанавливается по основным несущим элементам — балкам перекрытия. Их прочность очень важна. Помимо той нагрузки, которое выдерживает само перекрытие, балки принимают на себя еще и вес самой разделяющей этажи конструкции.

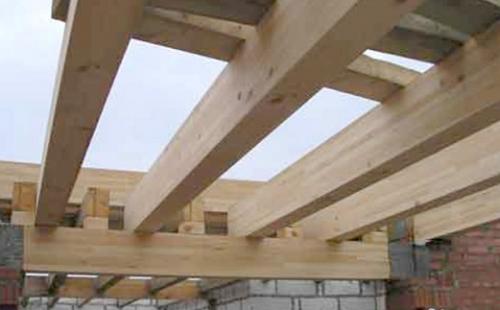

Правила укладки балок перекрытия

Если возводится кирпичное здание, то для устройства в нем межэтажных перекрытий в стенах оставляют специальные отверстия, которые предусмотрительно оставляют во время кладки стен. Если дом строится деревянный, то отверстия, в которые впоследствии будут прокладываться балки, просто вырубаются в нужных местах. Укладка балки должна быть произведена таким образом, чтобы опорная длина концов, заходила на в проемы не менее, чем на 15 см.

Горизонтальность укладки проверяется уровнем или ватерпасом. Чтобы выдержать точное расстояние между устраиваемыми балками, можно использовать отрезок рейки нужной длины. Она и будет служить показателем того расстояния, через которое следует установить следующую балку. Крепить эти опорные элементы следует через каждые два бруса. Производятся они с помощью анкеров.

Для выравнивания балок по горизонтали в проемы, в которые они укладываются, можно подкладывать под их концы деревянные плашки. Не следует забывать и об утеплении при производстве этих работ. Все свободное пространство, которое остается в проемах после устройства в него балки. следует заполнить утеплителем. Обычно в этих целях используется стекловата.

Также важно сделать гидроизоляцию. Поэтому в каждый проем прокладываются куски рубероида в два слоя или плотного полиэтилена. Расположить балки можно как в параллельном, так и перекрестном направлении. Но последнее довольно сложно в монтаже, и на практике используется редко.

Расчет балок перекрытия

В основу расчета сечения бруса, который послужит опорной балкой, заложено следующее правило: сечение опоры должно быть не меньше 1/25 его длины. Например, если длина бруса составляет 6 метров, то толщина его должна быть не менее 25 см. Форма помещения, над которым возводится перекрытие зачастую прямоугольной формы.

Целесообразнее укладывать балки таким образом, чтобы длина их была наименее короткой. То есть опорой для их концов должны служить проемы в самых длинных стенах этого помещения. Например, если его размеры 3/6 метров, то балки следует устанавливать длиной в три метра. Но это условная цифра, так как она обозначает только ширину пролета.

Сама же балка должна быть больше на 50-60 см. по той причине, что должна опираться на стены обоими концами не менее, чем на 25 см. Далее, чтобы произвести правильный расчет балок перекрытия следует учесть весовую нагрузку. Для жилых зданий ее средняя величина 400 кг/м²

Для чердачного перекрытия эта величина может быть вдвое меньшей. Далее в расчет закладывается расстояние между балками. Оно может быть как 1 метр, 75 см. или другое. Оптимальная ширина пролета для деревянных балок — 2,5- 4 метра. Лучшая форма бруса — прямоугольная, с соотношением высоты балки к ее ширине 1,4:1.

Далее по специальной формуле рассчитывается максимальный изгибающий момент. Если расстояние между балками будет 1 метр, то он составит 80000 кг/см. Существуют специальные таблицы, в которых приведены средние показатели для некоторых пород дерева, учтено процентное соотношение влажности древесины, коэффициент срока ее службы и многие другие показатели.

Источник: https://balki-v-interere.postroivsesam.info/novosti/sbornye-balki-perekrytiya-iz-dosok-kakuyu-drevesinu-luchshe-vybrat-dlya-derevyannyh

Перекрытие по деревянным балкам чертеж. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

несущие балки;
направляющие бруски;
черновой потолок;
основа пола верхнего этажа;
утеплитель;
гидроизоляция;
декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

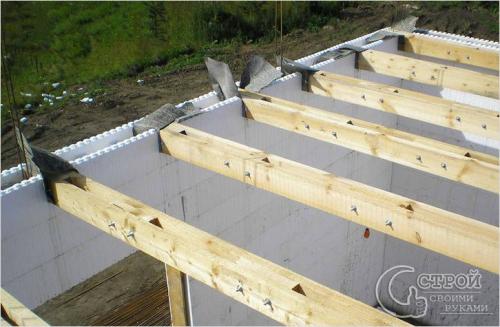

Потолочное перекрытие одноэтажного дома. Балочное перекрытие

Обработка балок

Такой вид перекрытия очень популярен при индивидуальном строительстве. Строя свой дом, хорошо изучите метод сооружения балочного перекрытия из дерева.

Деревянные балки, опирающие на несущие стены постройки, составляют основу балочного перекрытия. Их сечение высчитывайте в зависимости от длины шага между ними и расстояния между несущими стенами, перекрываемого балками и, конечно, от предполагаемой нагрузки на потолок.

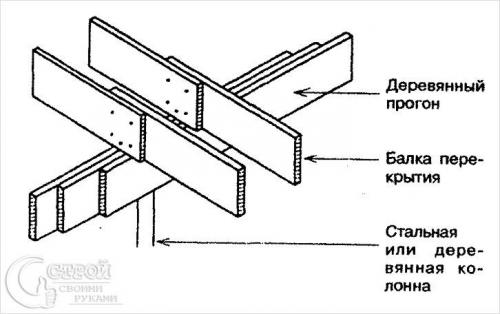

Опирание балок на деревянный прогон

Отнеситесь серьезно к выбору древесины для балок. Строя потолочное перекрытие, помните, что балки могут быть сделаны из различных пород деревьев. Главное, чтобы они были хорошо просушены в течение 100 дней. Это во многом определяет их качество. Перед началом работ по строительству перекрытия проверьте балки. Проконтролируйте, есть ли на них гниль, трещины или другие нарушения древесины. Забракованные балки не используйте в строительстве.

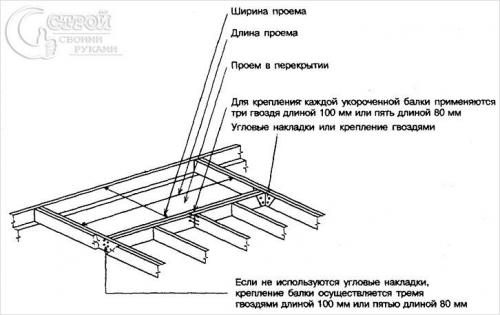

Схема проема в перекрытии

Уложите балки на стены и выровняйте их по плоскости. Делайте это с помощью подкладок из просмоленной доски различной толщины. Никогда не используйте для выполнения этой работы, клинья, сделанные из необработанной древесины.
Для усиления стыков балок на внутренних стенах закрепите их металлическими скобами и хомутами. Вместо них можете воспользоваться деревянными накладками, сделанными из досок толщиной не меньше 40 мм.
По правилам пожарной безопасности балки перекрытия нельзя располагать к дымоходу ближе 400 мм.
Концы балок, которые заделываются в несущие стены, обязательно обработайте антисептиком, просмолите и оберните рубероидом. Эти меры защитят деревянные балки от возникновения и развития гнили.
Для придания перекрытию жесткости каждую вторую балку закрепите на вмурованное в кладку металлическое крепление.
Чтобы сделать черновой потолок, подготовьте черепные бруски, затем их закрепите на боковые грани балок. К брускам прикрепите выбранный вами материал, образующий черновой потолок.

Источник: https://doma-na-veka.ru/novosti/derevyannye-mezhetazhnye-perekrytiya-v-dome-derevyannye-balki-perekrytiya-razmery-i-nagruzki

Деревянные перекрытия в частном доме. Выбор звукоизолятора

В частном секторе редко возникает необходимость в защите внутреннего пространства здания от звуков, источниками которых являются транспорт и промышленные предприятия. Однако здесь сохраняются шумы от природных осадков. Особенно это актуально для изоляции потолка в доме с деревянными перекрытиями, крыша которого покрыта металлическими кровельными изделиями.

Сам по себе дощатый настил даже с декоративной отделкой не отличается хорошими акустическими свойствами. Это обосновано свойственной для древесины проводимостью звуковых волн. Чтобы улучшить ситуацию, кроме утепления выполняется шумоизоляция межэтажного перекрытия по деревянным балкам.

Для решения задачи рассматриваются материалы с коэффициентом звукопоглощения свыше 0,4. К таковым относятся три группы:

Твердые. Главным представителем является минеральная вата с содержанием вермикулита, пемзы или перлита. Акустический показатель – в районе 0,5. Средняя плотность полотен – 350 кг/куб.м.

Вермикулит Источник prom.st

Полужесткие. Сюда относят некоторые виды минеральной ваты, плиты со вспененной структурой. Звукопоглощение находится в диапазоне 0,5-0,75 единиц.
Мягкие. Это серия волокнистых материалов с минеральной или синтетической природой, из шерсти (стекло, войлок, минвата). Здесь коэффициент достигает 0,95 единиц, масса кубометра – до 70 кг.

Звукоизоляция межэтажного перекрытия по деревянным балкам выполняется различными способами. Плиты укладываются в пазы с фиксацией между обшивочными пластами. Войлок располагают в местах стыка элементов конструкции (на лаги, по периметру). Тонкие полотна из пробки вспененного полиэтилена, пенополиуретана, резины укладываются между черновым полом и чистовой отделкой.

Также на обстановку с акустикой оказывают положительное влияние керамзит и материалы, которые входят в состав черного основания перекрытия. Это могут быть плиты из древесной стружки. Монтаж выполняется по «плавающей» методике без жесткой фиксации полотен к деревянным балкам.

Изоляция пола с керамзитом и дощатым настилом Источник saucyintruder.org

Звуковые волны по элементам перекрытия передаются стенам, которые также могут из распространять. Чтобы это частично или полностью исключить, нужно изолировать соединение балки и несущей конструкции. Для этого дополнительно применяется рубероид. Материал выступает в роли гидробарьера. Полотно укладывают на стену, им обматывают торцевую часть бруса. Между базовыми элементами устанавливается деревянный вкладыш.

Еще одно решение – увеличение толщины перекрытия. Как правило, расчет выполняется исходя из высоты балки. Создать отделочный слой с идентичным показателем можно за счет каркасной конструкции, устройства пола на лагах поверх балочной обрешетки, применения теплоизолятора насыпного типа.

В видео специалист подробно рассказывает и демонстрирует, какие существуют способы звукоизоляции межэтажных перекрытий на деревянных балках:

Деревянные перекрытия с утеплением в домах из разных материалов

Коротко о главном

Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.

Самым распространенным вариантом считается минеральная вата в различном исполнении.

Перекрытие второго этажа по деревянным балкам. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
Подшивка фанерой или плитами ОСБ потолочной поверхности;
Система лагов с досками пола верхнего этажа;
Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.
