Металлическая винтовая лестница своими руками. Винтовая металлическая лестница

Особенности винтовых металлических лестниц

Конструкция металлической винтовой лестницы построена вокруг столба, расположенного в центре. Используется как опора для ступенек. Но тип крепления другой. Различают следующие варианты крепления:

На болтах и втулках. Первые монтируются между ступенями и внешней балкой, поэтому соединяются между собой. С другой стороны, нужно установить стойки перил. Что касается использования гильз, то они представлены цилиндрическими участками трубы с диаметром больше диаметра опоры. Они позволяют закрепить ступеньки непосредственно на опоре на соответствующем уровне.

Предъявляемые требования

Все требования к винтовой лестнице следующие:

Размеры проступи и подступенка могут варьироваться, но не превышать 60-65 см;

Преимущества металлических винтовых лестниц

При выборе между обычной маршевой лестницей и винтовой лестницей многие отдают предпочтение последней. Это связано с его преимуществами. Он позволяет сэкономить место в комнате, что для многих до сих пор актуально. Вся конструкция выровнена вокруг центральной колонны. Винтовую лестницу сделать своими руками намного проще, чем маршевую. К тому же такая конструкция выглядит оригинально и эффектно.

Основные виды

Изготовление металлических лестниц возможно с использованием различных методов обработки и материалов. По этой причине существует четыре основных типа:

Кованые. Они изготовлены из стали с элементами художественной ковки.

Литые и кованые варианты лестниц привлекают необычным дизайнерским исполнением и респектабельным внешним видом. Поэтому они довольно дорогие. Сварные конструкции привлекают тем, что их легко изготовить самостоятельно.

Примечание! Часто изготовление металлических лестниц связано с использованием металла для создания несущего каркаса. А для облицовки используются такие материалы, как дерево или камень

Но можно использовать и другие отделочные материалы.

Советы по выбору

В небольшом и узком пространстве можно устанавливать только винтовые конструкции

Несмотря на это обстоятельство, важно обращать внимание на требования практичности и безопасности. Лестничный марш должен иметь достаточную ширину как для перемещения, так и для перевозки крупногабаритных предметов. Если лестница имеет диаметр менее 100 см, она не будет соответствовать этим параметрам

Это связано с тем, что шестерня окажется меньше полуметра

Если лестница имеет диаметр менее 100 см, она не будет соответствовать этим параметрам. Это связано с тем, что шестерня окажется меньше полуметра.

важно правильно выбрать угол наклона. Металлическая лестница на второй этаж не может иметь угол наклона более 45 градусов

В противном случае получится неудобная и небезопасная конструкция. Перила потребуется установить, если ступеньки крепятся широкой стороной к стене. В противном случае не только пожилые люди, но и маленькие дети будут испытывать дискомфорт при подъеме по лестнице.

Опора не должна выступать из перегородок из гипсокартона. Опора должна быть прочной. Ступени также отделаны декоративными материалами, которые не должны быть скользкими. Но можно установить и гофрированные накладки.

Как изготовить винтовую лестницу самостоятельно

С металлом работать сложнее, чем с деревом. Вам понадобится не только специализированное оборудование, но и некоторый опыт. Сделать винтовую лестницу из металла возможно, если есть опыт сварки.

В первую очередь важно произвести необходимые расчеты и выполнить по ним чертежи. Важно указать точное расстояние, которое должно быть между ступенями

необходимо определиться с их количеством и вариантом застежек. Выберите подходящую форму протектора. Легче использовать монтаж на болтах. Металлическая винтовая лестница своими руками изготавливается следующим образом:

Трубы большого диаметра разрезаются на равные отрезки. Они должны соответствовать высоте ступеньки или высоте подступенка.

Винтовая лестница своими руками пошагово. Винтовая лестница своими руками

Винтовая лестница своими руками 2019-06-26 2019-07-17

Задать вопрос

Хотите узнать больше об услуге? — спросите нас!

Если вы купили готовую винтовую лестницу в дом , ее установку производят обычно квалифицированные специалисты от фирмы- изготовителя. По-другому обстоят дела, когда изготавливается винтовая лестница своими руками. В этом случае потребуются чертежи, навыки по работе с деревом и металлом и умение рассчитывать основные технические характеристики будущего изделия по формулам. Необходимые графические рекомендации, примеры расчетов и полезные советы вы можете найти в этой статье.

Выбор подходящей конструкции

Выбор подходящего варианта следует производить с учетом особенностей расположения лестницы, ее функциональной нагрузки и материала изготовления.

Главные требования к конструкции: полная безопасность, удобство в эксплуатации и простота в монтаже. Начинающему мастеру без профессионального оборудования и навыков следует обратить внимание на классические варианты винтовых лестниц с опорой на центральную колонну:

Изготовить ее самостоятельно будет проще, чем модели на гнутых тетивах и изделия модульного типа.

Выбор материала

Самыми распространенными материалами для самостоятельного изготовления винтовой лестницы являются дерево и металл. Дерево отличается простотой в монтаже и эстетичным внешним видом. Металл требует навыков в работе, однако изделия из него служат дольше. Начинающему мастеру проще будет изготовить конструкцию из деревянных заготовок. Часто используется комбинированный вариант из металлического каркаса, обшитого деталями из дерева.

Составление проекта

Для составления проекта винтовой лестницы своими руками понадобятся размеры, знание требований нормативов и выполнение расчетов.

Снятие размеров

Вам потребуется измерить:

расстояние от пола первого этажа до второго – Н;
показатель между витками – Н1 (не менее 2 м);
высота подступенка – h (15-19 см);
показатель глубины проступи – h1 (25-30 см).

Нормативы

Утвержденные для изготовления ГОСТы и СНИПы устанавливают нормативные показатели для проектирования и изготовления винтовых лестниц:

Соотношение проступи и подступенка: 2h+h=60-65 см;
Показатель глубины проступи возле столба – не менее 10 см;
При ширине лестницы более 1,5 м устанавливается дополнительный косоур;
Минимальная ширина ступени – 90 см.
Разница между шириной проема и диаметром лестницы – 10 см с каждого края.
При ширине марша меньшей 1,5 м оснащаются перила высотой 90-100 см.
Соотношение толщины проступи и размера ступеней должна быть 1:20.

Это основные нормативы, которых придерживаются при составлении проекта винтовой лестницы своими руками.

Расчеты

Ряд формул поможет рассчитать количество необходимых материалов, комплектующих и корректно произвести монтаж подготовленных деталей к несущему элементу. Для расчетов потребуются измеренные параметры помещения и стандартные показатели для выбранного типа изделия.

Примерный расчет винтовой лестницы своими руками

Исходные данные:

Радиус – 3 м, высота – 3 м, угол закручивания - 360⁰, вход располагается под выходом.

Если взять глубину проступи у опоры равной 10 см, внешнюю можно рассчитать по формуле

Составление чертежа

Составить схему и чертеж винтовой лестницы своими руками, как на фото, в настоящее время несложно. Достаточно воспользоваться специализированным сайтом, на котором можно внести параметры и получить 3-D макет будущей конструкции. Как пользоваться сайтом, смотрите в

Полученные расчеты и подготовленные чертежи далее реализуются в материальном воплощении.

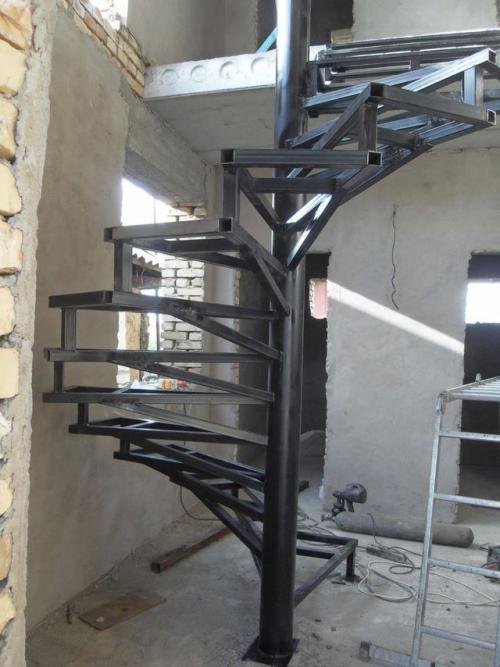

Изготовление металлической винтовой лестницы

Эти конструкции изготавливаются с применением техники сварки. В качестве материала для несущих частей предпочтительна сталь, а для выполнения комплектующих можно применять более дешевый алюминий. Конструкцию можно выбрать на косоурах, на тетивах или на больцах.

Для изготовления металлической винтовой лестницы своими руками по подготовленному проекту понадобится металлический профиль прямоугольного сечения. Схема работы:

Монтаж опорной балки из профильной трубы сварным методом.
Производство заготовок «косынок» по размерам подступенка и по глубине проступи.
Сварка заготовок под прямым углом для получения каркаса в виде «лесенки».
Фиксирование нижнего фланца (опорного) и первой ступени на полу, проверка вертикальности.
Фиксирование каркаса на опорный столб и к боковой опорной стене.

Изготовление деревянной винтовой лестницы

По произведенным расчетам можно изготовить своими руками деревянную винтовую лестницу. Опорный столб и заготовки основных узлов выпиливаются из древесины твердых пород, которые отличаются прочностью и износостойкостью. Для перилл и поручней подойдут и мягкие сорта древесины.

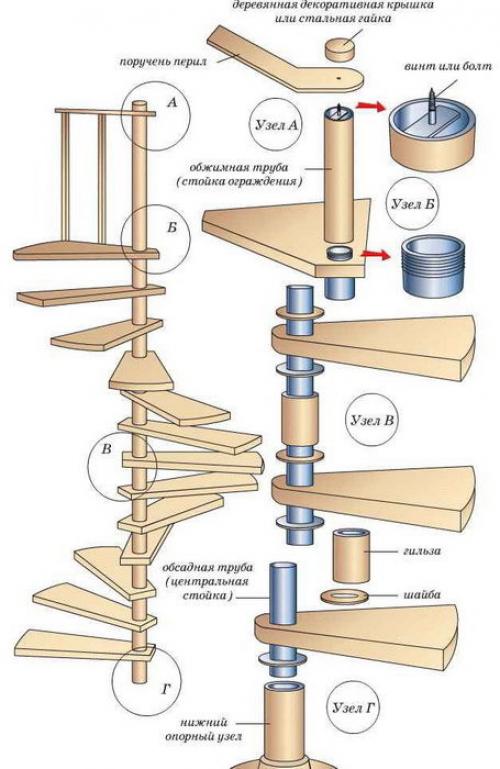

Сборка винтовой лестницы из дерева своими руками осуществляется по схеме, подходящей для металлической конструкции. Разница – в типе соединения элементов.

Заказать услугу

Оформите заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей.

Винтовые лестницы из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

маршевой;
винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение. Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

ковка;
литье;
сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь – более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Винтовая лестница размеры. Расчет винтовой лестницы. Диаметр лестницы и длина ступеней. Определение основных параметров и формы ступеней

При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

Винтовая лестница с центральной опорой

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

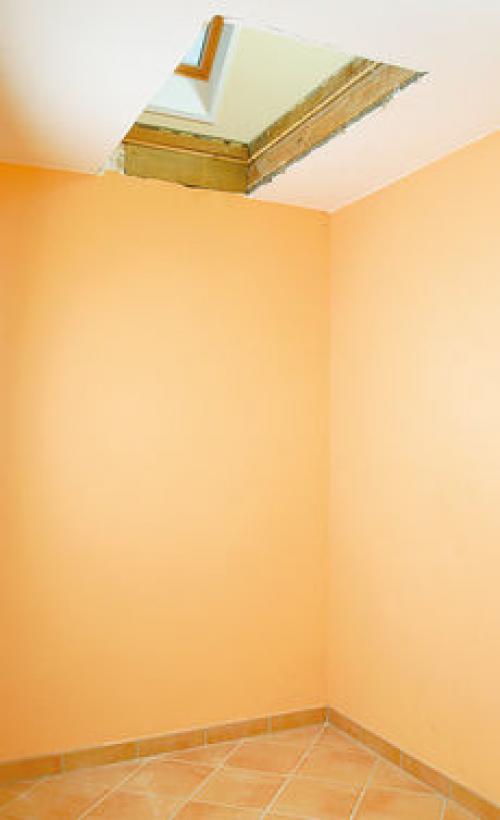

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

Измерение высоты

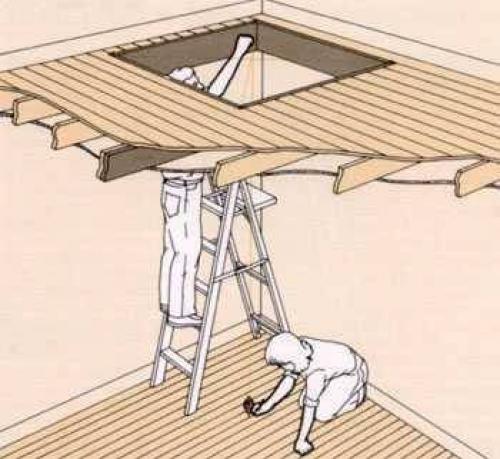

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

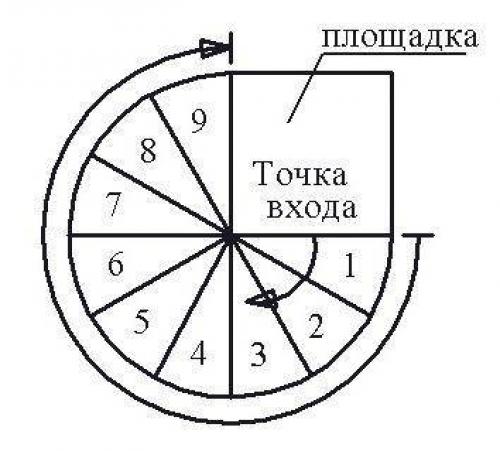

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению .

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

Ширина проема 200 см;
Высота этажа 250 см;
Угол закручивания 270⁰.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 270⁰. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!
Если нужно сделать расчет полувинтовой лестницы (с углом поворота 180⁰), полученную длину окружности следует разделить на 2.
Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

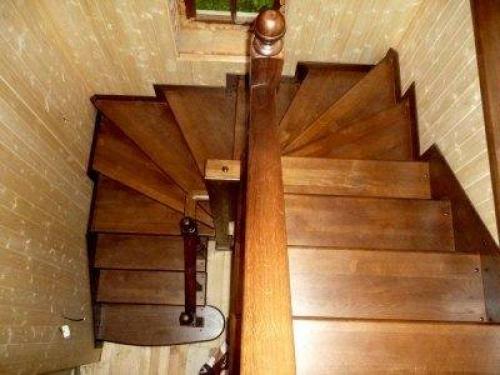

Вместо площадки использованы забежные ступени

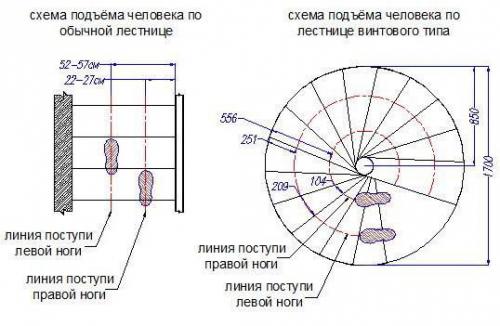

Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

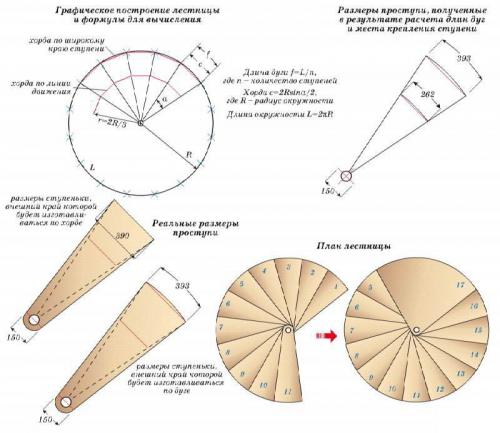

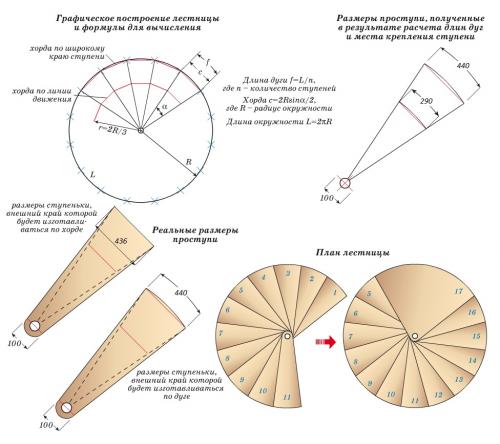

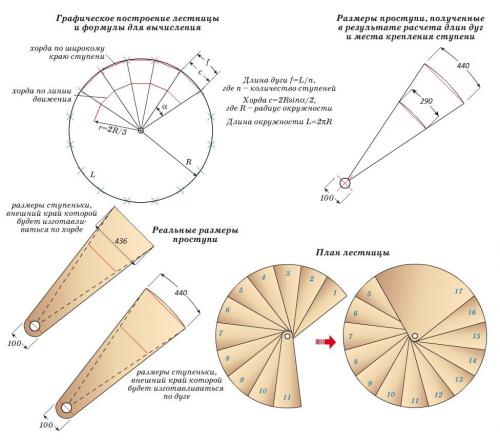

Чертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Простая винтовая лестница своими руками. Винтовая лестница своими руками

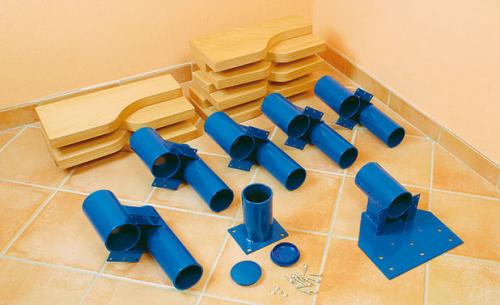

Красивая и удобная винтовая лестница на второй этаж может изготавливаться самостоятельно из любых материалов. Но самыми практичными можно считать специальные комплекты из металлических опор, поручней и деревянных ступеней. Сборная лестница достаточно прочная и подходит для организации перехода на мансардный или чердачный этаж. Изготовление компактного элемента интерьера при правильной подготовке займет не более одного дня.

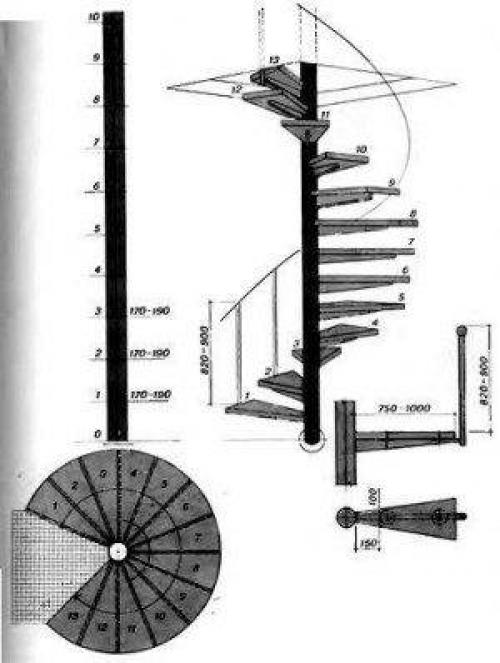

Чертежи винтовой лестницы

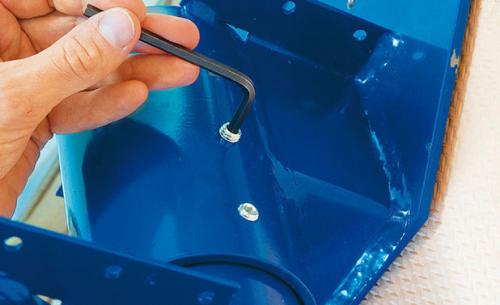

Монтаж опорной части

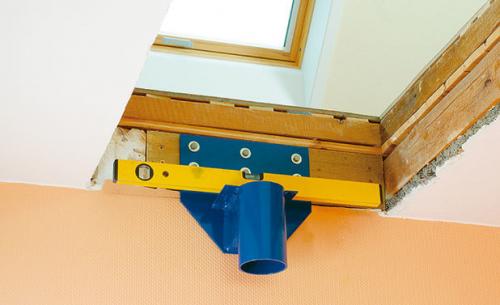

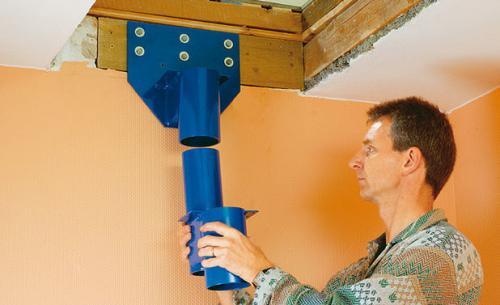

Установка поддерживающей конструкции начинается сверху. И чтобы винтовая лестница на второй этаж, сделанная своими руками, была идеально ровной, нужно прикрепить первый опорный элемент, используя строительный уровень. Любые перекосы могут привести к ненадежности конструкции.

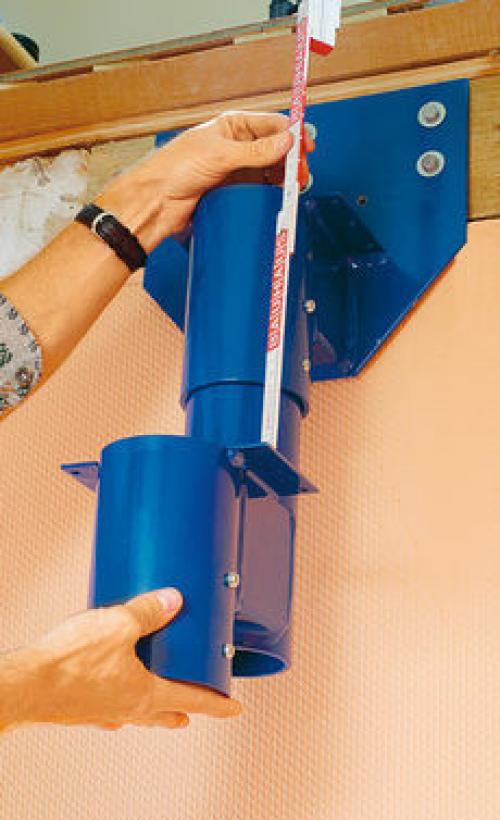

Следующая часть опоры вставляется снизу к уже зафиксированной части верхней опоры. После этого выравнивается по высоте и прикрепляется винтами.

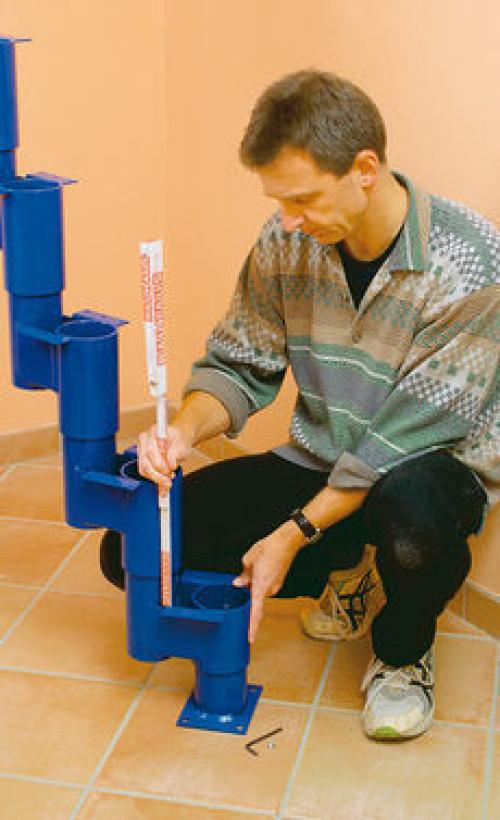

Важно учитывать высоту между ступенями и при дальнейшей сборке придерживаться одинакового показателя. Начиная с 3-го элемента, конструкция должна смещаться в сторону.

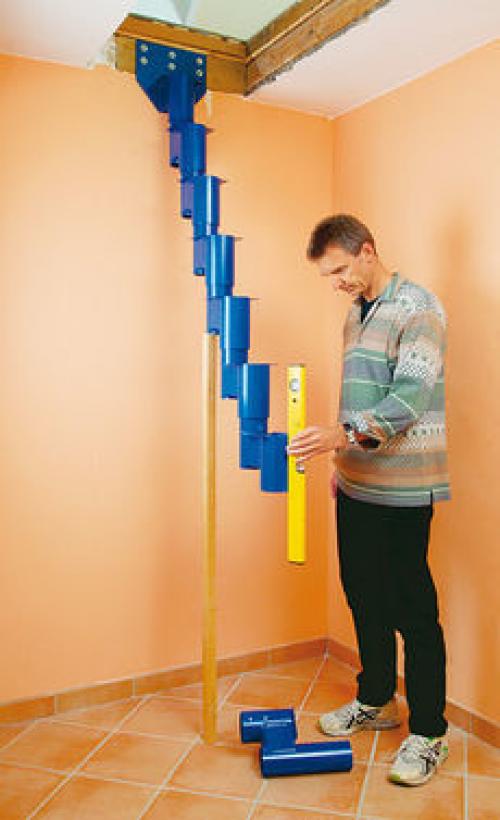

А когда опорная часть из металла будет собрана наполовину, следует установить под некоторые ее части рейки или другие подпорки, как показано на фото. Жесткая фиксация опоры будет достигнута только при прикреплении к полу.

Последнее металлическое крепление под ступеньку также выравнивается относительно предыдущей. Под опору, прикручиваемой к полу, выставляются отметки.

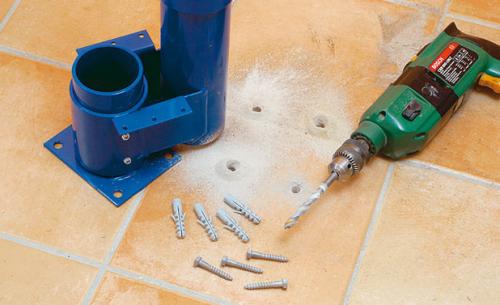

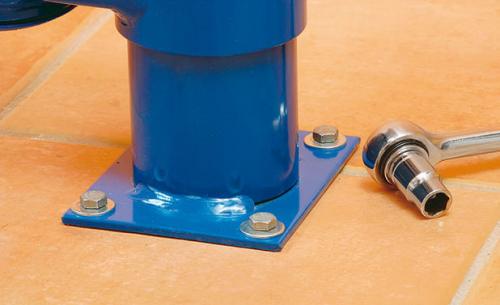

В половом покрытии высверливаются отверстия под дюбеля. После прикрепления элемента выполняется соединение с нижней опорой.

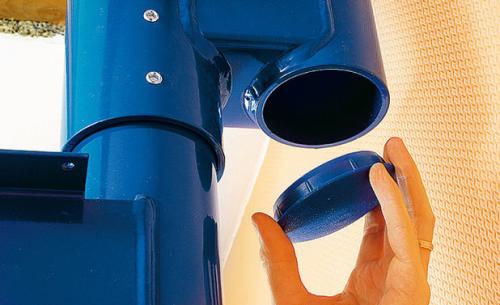

На все открытые металлические части устанавливаются пластиковые заглушки.

Полувинтовая лестница своими руками. Лестница и стиль вашего дома: из чего можно строить?

Материалы различны, не бойтесь комбинировать. У вас есть возможность проявить фантазию и взять для изготовления:

дерево;
металл;
стекло, бетон и камень.

Схема винтовой лестницы из дерева

Часто для внутренних лестниц используется одно только дерево. Неудивительно, благодаря податливости материала, благодарно откликающегося на любой вид обработки, будь то резьба, окраска, морение, винтовые деревянные лестницы гармонично вписываются в атмосферу загородных «деревенских» домов в стиле рустик, кантри, прованс. Там, где используется много природных материалов, лестница с деревянными ступенями и балюстрадой необходимая деталь интерьера.

Металлическую лесенку с ажурными литыми ступеньками сейчас встретишь лишь в музеях и старинных особняках. Без изящных украшений, лаконичную можно увидеть в подсобных помещениях, на аварийных выходах и суровых «заводских» интерьерах.

В большинстве современных домов предпочитают сочетание металла и дерева или металла и стекла. Лестница винтовая металлическая с деревянными ступеньками — самый распространенный вариант.

Её можно увидеть в продуманных интерьерах лофт и эко, минималистичных и строгих.

Винтажные, стилизованные под модерн, в классическом доме. И в простых коттеджах, без чёткой привязанности хозяев к какому-либо направлению в обустройстве своего пространства.

Стекло без других материалов используется крайне редко. Все равно ступени, так или иначе, закрепляются на металлических струнах или направляющих. Да и не всякий домохозяин будет рад такому сооружению.

Бетонные и каменные лесенки — спирали не так уж и редки

Поэтому такие лестницы удел ультрасовременных построек.

Бетонные и каменные лесенки — спирали не так уж и редки. Чаще всего неэстетичная поверхность закрывается тем же деревом и паркетом.

В настоящее время такие лестницы устанавливаются только в помещениях, где высокие потолки и много свободного пространства. Зато служит гораздо дольше, чем лестницы из дерева.

Нередка в частных хозяйствах полувинтовая лестница. Одна часть, которой представляет собой простую и знакомую лесенку, а другая закручивается по спирали.

Источник: https://detali-interera.ru-land.com/stati/kak-sdelat-metallicheskuyu-vintovuyu-lestnicu-svoimi-rukami-osnovnye-momenty

Винтовая лестница своими руками чертежи. Как сделать винтовую лестницу своими руками – расчет, изготовление и монтаж

Винтовая лестница на второй этаж – одна из самых популярных конструкций для сообщения между этажами. Способна сэкономить место и украсить интерьер любого помещения. Могут устанавливаться на самых маленьких площадях, в квартире, загородном доме или даче. Также известна как поворотная, круглая или радиальная конструкция.

Устройство и расчет винтовой лестницы

Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.

Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

Чтобы рассчитать лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

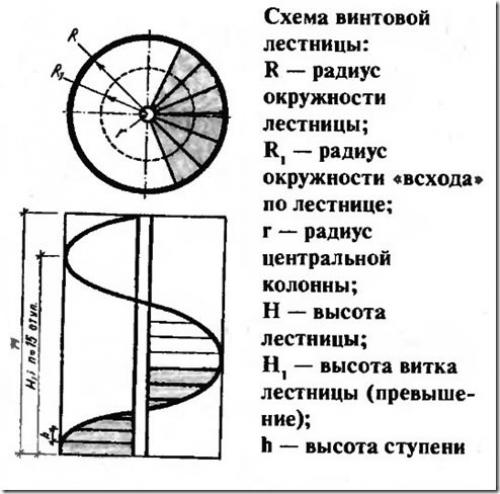

Чертежи и размеры лестничных маршей

Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (h_п);
Н₁– расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.
Важно: Н₁не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

h – высота подступенка – расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
h₁– глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h₁= 60..65 см (1)

R – внешний радиус лестничного марша;
R₁– радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса (R). В этом месте ширина проступи должна быть самой удобной;
r – радиус внутренней опоры;
ω – угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.

Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м, R = 1,2 м, ω = 360°;

Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

n = H / h, 3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ – 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (L_о) по основной линии подъема рассчитывается следующим образом:

L_о = 4/3πR, подставив в формулу значение R = 1,2м, получаем

L_о = 4/3 * 3,14 * 1,2 = 5 м

Далее разделив L_она количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

h₁ = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

Форма ступеней

Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле – внешняя длина лестницы, деленная на количество ступеней.

h₁внутр = 10см

h₁внеш = L_в/ n, где

L_в= 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h₁внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

Источник: https://detali-interera.ru-land.com/stati/vintovye-lestnicy-svoimi-rukami-chertezhi-iz-metalla-vintovaya-lestnica-na-cherdak-8-variantov

Винтовая лестница уличная. Создание винтовой лестницы для дачного домика

Конечно, есть очень красивые, оригинальные, порой даже невероятные по замыслу конструкции. Но такие вещи под силу соорудить только опытным мастерам – подобный процесс сложен, состоит из различных этапов, нередко требует привлечения специалистов из других сфер (кузнецов, художников, столяров-краснодеревщиков).

Поэтому для начала стоит рассмотреть простой вариант с применением металла и дерева. Производители предлагают довольно широкий ассортимент винтовых лестниц для загородных домов, стоимость которых вполне демократична. Возможно, стоит рассмотреть вариант покупки уже готового изделия – даже если это будет несколько дороже, такое приобретение позволит сэкономить время и силы, да и выглядеть будет аккуратно и эстетично.

Для примера – обратите внимание на эту модель, которую сегодня предлагает компания «OMAN»:

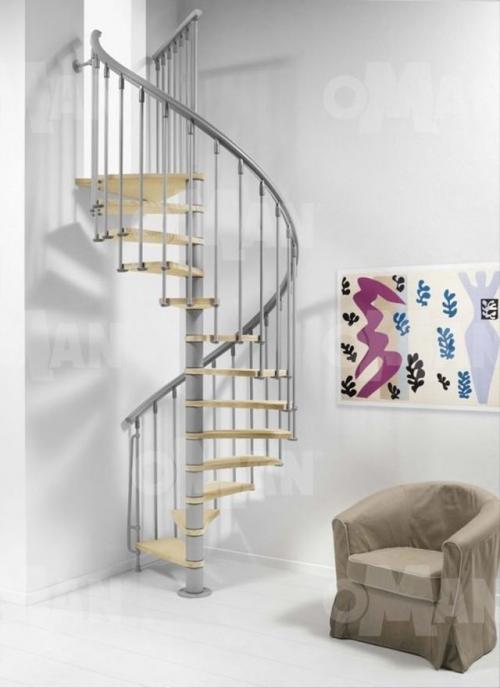

Модель NICE 1

Этот вариант может стать отличной альтернативой винтовой конструкции – он очень компактный и стильный. Вполне подходит для использования не только для перехода по этажам, но и на чердак, в мансарду или в подвал.

Но вернемся к вопросу изготовления винтовой лестницы. Для этого понадобится стальная труба (10 и более см в диаметре). Один конец необходимо будет забетонировать в пол нижнего этажа, второй – приварить к опорной балке на втором этаже. Вместо бетонирования можно приварить к трубе опорный пятак и длинными болтами закрепить его на нижней площадке.

Необходимо приварить к трубе металлические уголки в тех местах, где будут крепиться ступени (согласно заранее составленному проекту). Каркас формируется последовательно, каждая ступенька соединяется с предыдущим элементом кронштейном. При необходимости к противоположному от опорного столба краю каждой ступени привариваются вертикальные опоры, которые нужно будет скрепить поручнем.

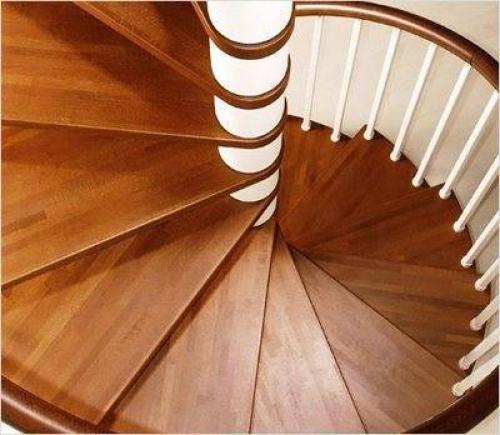

Взгляните на фото этой лестницы, изготовленной самостоятельно:

Сварная конструкция

Следующий шаг – изготовление непосредственно самих деревянных ступеней. Для этого лучше всего воспользоваться шаблоном. Сначала нужно рассчитать размеры и форму будущих элементов, затем прорисовать их на картоне и вырезать. После этого при помощи шаблона выпиливаются детали из дерева. Передние торцы лучше всего закрыть профилем из пластика подходящего цвета. Не стоит скруглять края – это может быть небезопасно при эксплуатации изделия. Готовые ступеньки накладываются сверху на металлические уголки.

Изготовление перил – этап не самый простой, поскольку требуются гнутые элементы. Дерево для этого нужно определенным способом вымачивать, распаривать и гнуть – подобный процесс совершенно точно не подходит для начинающих мастеров. Лучше обратить внимание на сварную конструкцию из тонких металлических труб, возможна также имитация дерева из пластика.
