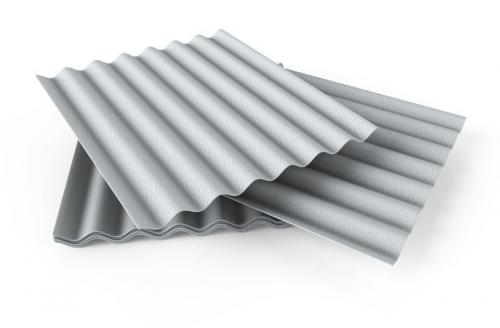

Размер листа шифера старого. Чем регулируются размеры волнового шифера

Многие источники, в том числе и вполне авторитетные, указывают ГОСТ 30340-95 в качестве нормативного документа, который описывает актуальные стандарты для волнового шифера, включая размеры. Это неверно. ГОСТ 30340-95 — устаревший документ, который утратил силу еще в 2013 году. Сейчас действует другой стандарт — ГОСТ 30340-2012 , который даже называется иначе: «Листы хризотилцементные волнистые» вместо «Листы асбестоцементные волнистые».

Разработчики нового ГОСТа убрали из названия пугающий асбест и заменили его нейтральным для неспециалиста хризотилом. Более того, и в самом тексте нового стандарта слово «асбест» встречается только дважды, и то — в названии организации, которая этот ГОСТ подготовила. Но это вовсе не значит, что шифер по новому стандарту перестал быть асбестовым.

Хризотил — это тоже вид асбеста, только об этом мало кто из частных застройщиков знает, чем и решили воспользоваться разработчики стандарта. Хотя хризотиловый асбест считается не таким опасным, как амфиболовый, он тоже относится к канцерогенам первой категории. Поэтому работать с хризотилцементным волновым шифером, независимо от размеров, нужно с соблюдением таких же мер предосторожности, как и в работе с материалом из амфиболового асбеста.

Это значит, что шифер нельзя резать абразивными кругами — при работе они создают целые облака из мелкодисперсной пыли, которые вредны сами по себе, даже если в них нет частичек асбеста. Для его монтажа вам понадобятся респиратор, очки и перчатки, а после окончания укладки кровельного покрытия необходимо обязательно смыть асбестовую пыль с кожи и волос, а также выстирать рабочую одежду.

Это же касается и стандарта для плоского шифера. Старый ГОСТ 18124-95 «Листы асбестоцементные плоские» с 2013 года уже не действует и заменен новым ГОСТ 18124-2012 «Листы хризотилцементные плоские».

Кроме того, некоторые виды шифера изготавливаются не по ГОСТу, а по техническим условиям ( ТУ ). В этом случае размер листа шифера и другие его эксплуатационные характеристики определяются самим производителем.

Поэтому если вы покупаете шифер для ремонта крыши или докупаете листы из-за ошибки в расчетах, обращайте внимание не только на количество волн и внешнюю схожесть, но и на фактические параметры. Иначе материал может просто не подойти: размеры шифера волнового, сделанного по ТУ и по ГОСТу, даже при одинаковом количестве волн могут отличаться.

Полезная площадь шифера 8 волнового. Почему и для чего используют восьмиволновой шифер

Шифер асбестовый восьмиволновой — стандартное кровельное покрытие для домов, построенных в советские времена. И он до сих пор не сдает своих позиций в ультрабюджетном строительстве, несмотря на пугающий асбест в составе.

Причина проста: по соотношению цены и долговечности у этого кровельного материала нет конкурентов. В частности, обычный шифер на 8 волн стоит 100-110 рублей за 1 м², а его срок службы в среднем составляет 40-50 лет. При хорошем уходе и своевременной покраске — до 70 лет. Для сравнения, самый дешевый сопоставимый по сроку службы материал — цементно-песчаная черепица — стоит от 600 рублей за 1 м².

Из-за шестикратного преимущества в цене шифер 8-волновой массово используют в качестве кровельного покрытия при устройстве и ремонте крыш:

сараев и других хозяйственных построек;
гаражей и навесов;
дач и сельских домов;
бань;
заборов;
складов, ангаров, цехов и других производственных помещений.

А вот для строительства современных частных домов и загородных коттеджей шифер восьмиволновой применяют редко. В основном, из-за его непрезентабельного внешнего вида и, конечно же, канцерогенной асбестовой пыли, которая неизбежно появляется при монтаже.

К слову об асбесте: согласно ГОСТу официальное современное название шифера — «листы хризотилцементные волнистые». То есть, на первый взгляд, асбеста в материале больше нет — его заменили хризотилом. Но это только на первый взгляд. Хризотил — тоже вид асбеста, который относится к той же категории опасности. Просто это название мало кому известно, чем и попытались воспользоваться разработчики норматива, чтобы отбелить репутацию материала.

Поэтому работать с шифером все равно нужно в защитных очках, спецодежде и респираторе. А после окончания монтажа нужно тщательно смыть пыль с тела и волос.

Лист шифера. Разновидности по технологии производства

Плоские асбестоцементные листы подразделяются на два типа — это прессованный (ЛПП) или непрессованный (ЛНП) шифер. Отличаются изделия технологией производства – стадиями формовки и просушки заготовок.

После замешивания рабочего состава и первичной формовки, плит могут далее обрабатываться по-разному:

Прессованные листы шифера, как понятно уже из названия, проходят этап прессовки, а затем выдерживаются при определенных температурах до довольно быстрого набора ими требуемых прочностных характеристик.
Непрессованные листы после формовки набирают прочность в камерах, где поддерживается особый влажностный микроклимат. После первичного набора прочности они окончательно просушиваются в естественных условиях, как обычные бетонные конструкции.

Прессованный плоский шифер имеет практически идеально гладкую поверхность

Из-за разных условий формовки и набора прочности, прессованные и непрессованные листы довольно серьезно различаются своими характеристиками. Это хорошо заметно в следующей таблице::

Название параметров	Прессованные плиты (ЛПП)	Непрессованные плиты (ЛНП)
Предел прочности на изгиб, не менее, кгс/см²	230	180
Плотность материала не менее, г/см²	1.8	1.6
Ударная вязкость не менее, кДж/м²	2.5	2
Морозостойкость (F), количество циклов заморозки и размораживания	50	25
Остаточная прочность после прохождения установленных циклов заморозки и размораживания, %	40	90

Итак, если сравнивать характеристики прессованных и непрессованных плит плоского шифера при их равной толщине, то предстает примерно такая картина:

Прессованные листы обладают более высокой плотностью и прочностью.
Шифер ЛПП устойчивее воспринимает механическое воздействие — ударные нагрузки.
Прессованные плиты имеют более четкую и правильную геометрию.
Материал, прошедший процесс прессовки, имеет более высокую морозоустойчивость и рассчитан на большее количество циклов заморозки и размораживания. При этом после прохождения указанного производителем количество циклов, первоначальные качества плит снижаются примерно на 40%. Непрессованные листы рассчитаны на меньшее число циклов заморозки и размораживания. Однако, успешно преодолев это количество, материал незначительно снижает свои исходные свойства, всего на 10÷12%. Благодаря этому он может эксплуатироваться еще длительное время. Так что в этом вопросе присудить кому-то выигрыш – сложно.
Прессованный плоский шифер обладает более высокой стоимостью, так как при его изготовлении необходимы более значительные энергозатраты и амортизация оборудования — для проведения дополнительных процессов обработки.

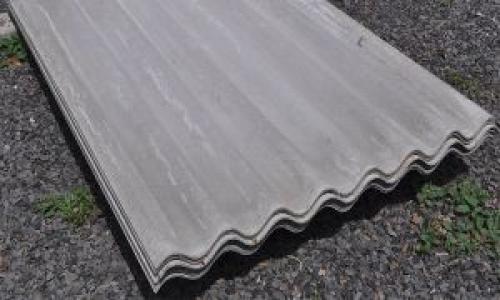

Вес шифера 6 волнового старого образца.

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как

асбоцементный лист , но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой , он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
Хризотил-асбест. (10-20%).
Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент . После затвердевания массы получается прочный и твердый листовой материал.

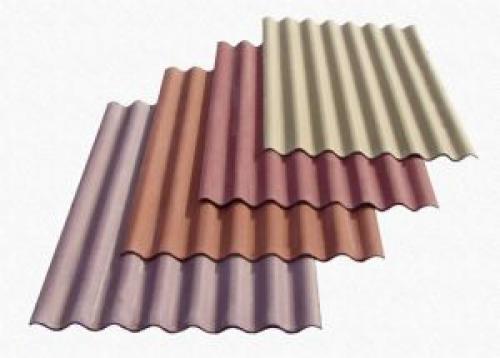

Традиционно выпускается материал светло-серого естественного цвета , но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

40/150 — высота волны 40 мм, длина волны — 150 мм.
54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Размеры по ГОСТу

Шифер 8 волновой размер листа:

Ширина листа — 1130 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

Ширина листа — 980 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

Ширина листа — 1125 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

Листы шириной 680 мм;
длина — 1120 мм;
толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Усиленный

Профиль с маркировкой ВУ , предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм , ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового , так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

Размер шифера 6 волнового. Характеристики и размеры – шифер 6-волновой

Шифер на 6 волн – с ним сталкиваются в дачном строительстве не так часто, как с более известным всем 8-волновым. Тем не менее, он часто используется в строительных работах при укладке кровли промышленных зданий. Этот вид шифера имеет большую толщину и большую прочность. Ученые и экологи уже не первый год ведут споры о вреде компонентов асбестоцементного кровельного материала, но на просторах России купить его можно в любом строительном супермаркете. Кстати, производить шифер начали еще в прошлом веке – с 1903 года!

Ныне технологии значительно отличаются от тех, что были 100 лет назад, да и помимо 8-волнового шифера стали изготавливать 7-волновой, а также 6-волновой шифер. Прочность и сравнительно небольшой вес позволяют и ныне этому материалу занимать лидирующие позиции среди кровельных материалов. По своим характеристикам профили отличаются шириной. Чем проще “рельеф” вашей кровли, тем шире могут быть листы и больше волны, и наоборот – чем сложнее выстроены стропила, тем удобнее будет работать с шифером меньшего формата. К тому же, выбрав верную ширину, вы в разы уменьшите количество отходов.

Шифер 8- и 7-волновой производится с высотой волны 40 мм, с шагом волны между гребнями 150 мм. Толщина такого листа стандартная – 5,2 мм или 5,8 мм. В отличие от вышеуказанных типов шифера, 6-волновой применяют зачастую для различных зданий и сооружений складского, производственного и сельскохозяйственного назначения. Размеры листа шифера 6-волнового следующие: высота волны в данном случае составляет 54 мм, а шаг между гребнями 200 мм. Толщина таких листов бывает также 2 видов – 6 мм и 7,5 мм. Стандартная ширина составляет 1125 мм. 6-волновой шифер превосходит по своим параметрам прочие виды – в первую очередь речь идет о высокой плотности, ударопрочности, возможности выдерживать большую нагрузку, а также по сроку эксплуатации – 50 лет, вместо 25, как у других профилей.

Рабочий размер шифера. Эксплуатационно-физические параметры материала

Шифер волновой представляет собой прямоугольные асбоцементные листы стандартизированного размера, имеющие профиль в виде волн. Производится способом формовки из жидкой смеси хризотил-асбеста (10-20%), портландцемента (80-90%) и воды. При этом портландцемент здесь является вяжущим компонентом, а хризотил-асбест - армирующим заполнителем. Именно последний компонент фиксирует хрупкую цементную основу в заводской волнистой форме и формирует механически стойкую структуру.

Среди технических характеристик шифера волнового определяющими являются:

Число волн.

Согласно действующему ГОСТ Р 30340-95 асбоцементные шиферные листы могут иметь 6-8 волн, причем наиболее практичными считаются семи- и восьмиволновые. Такому шиферу присуща малая разница между полезной и номинальной площадью, а значит в ходе монтажа кровли на перехлесты с двух сторон теряется минимальное количество материала. Шиферные листы шестиволновой фактуры в этом отношении заметно хуже, соответственно их расход на кровлю аналогичной площади на 5-10% больше. Помимо шести-, семи- и восьмиволновых, отдельные заводы выпускают асбоцементные листы с пятью волнами. Но поскольку госстандартом подобный материал не регламентирован, его качество и физические свойства определяются техническими условиями конкретного предприятия и могут существенно различаться у разных производителей.

Размеры волнового профиля.

Характер геометрии шиферного листа зависит от шага волны и ее высоты. В соответствие с ГОСТ Р потребителям предлагается шифер двух типов сечения - 54/200 и 40/150. Здесь в числителе указывается высота рядовой волны в мм (расстояние между наивысшей и наинизшей точками таковой), а в знаменателе - ее шаг (расстояние между вершинами соседних волн) в мм. Для крайних волн, называемых перекрывающей и перекрываемой, вышеуказанные параметры имеют несколько иное цифровое выражение. Так, если рядовая и перекрывающая волны по высоте одинаковы, то перекрываемая немного ниже. К примеру, для листов 40/150 при высоте перекрывающей и рядовой волн в 40 мм перекрываемая волна имеет высоту 32 мм. При сечении материала 54/200 данные параметры составляют 54 мм и 45 мм соответственно.

Толщина шифера.

Толщина асбоцементных листов напрямую зависит от геометрических характеристик волнового профиля. Так, стандартный шифер типа 40/150 имеет толщину 5,8 мм. Поскольку при увеличении размеров профиля до 54/200 во избежание растрескивания материала необходима большая толщина, госстандарт регламентирует последнюю в пределах 6-7,5 мм.

Размеры шиферных листов.

Государственный стандарт устанавливает такие размеры листов волнового асбоцемента вне зависимости от размеров профиля:

шестиволнового - 1750х1125 мм;
семиволнового - 1750х980 мм;
восьмиволнового - 1750х1130 мм.

Вместе с тем некоторые предприятия производят шифер нестандартизированных размеров, что порой затрудняет расчеты исполнителей относительно необходимого количества кровельного материала.

Масса листов.

Данная характеристика зависит от типа профиля, числа волн и толщины конкретных листов. Вес шифера регламентируется госстандартом и находится в пределах от 23,2 кг (для семиволнового материала марки 40/150, 1750х1130х5,8 мм) до 35 кг (для восьмиволнового шифера марки 54/200, 1750х1130х7,5 мм).

Колер покрытия.

Как правило, волновой шифер имеет бело-серый цвет. Но ряд предприятий стремятся расширить цветовую палитру производимой продукции за счет выпуска, помимо обычных, асбоцементных листов кирпичного, желтого, синего, зеленого и иных колеров. В процессе изготовления окрашивающие вещества либо вносят непосредственно в жидкую асбестовую массу на этапе производства шифера, либо окрашивают пигментированными составами уже готовые волновые листы. Первая технология дает стойкий цвет, поскольку пигмент заполняет всю толщу асбоцемента. Однако она по сей день не охвачена госстандартом и разрабатывается отдельными заводами на основе собственных ТУ. Второй путь декорирования шифера отвечает нормативам ГОСТ, при этом в качестве пигментов могут применяться полимерные, алкидные либо акриловые красители. Эти же краски рекомендуется использовать для самостоятельной окраски и декорирования материала, что позитивно меняет его эстетические качества и повышает срок службы. В любом случае колористическая отделка листов улучшает их в плане морозостойкости, механической прочности и водонепроницаемости.

Размеры шифера 7 волнового. 7-волновой шифер

Шиферные листы с волнистым профилем на 7 волн имеют симметричные кромки и производятся толщиной 4,7; 5,2; 5,8 мм. Высота волны такого профиля составляет 40 мм, шаг волны 150 мм* .

По ширине семиволновой шифер (980 мм) меньше, чем восьмиволновой и даже, чем шестиволновой (профиля 41/177) и для покрытия крыши нужно большее количество листов. Но в случае, если площадь поверхности крыши хорошо перекроется такого типа листами, целесообразнее применить данный материал. Размер листа шифера влияет на вес материала, соответственно, различается и нагрузка от кровли, выполненной листами разного размера на стропильную систему и несущие стены.

Семиволновые листы изготавливаются на современном оборудовании, что обеспечивает гладкую поверхность и точные геометрические размеры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 7- МИ ВОЛНОВОГО ШИФЕРА

Высота волны	Шаг волны	Ширина	Длина	Толщина	Вес	Полезная площадь
40 мм	150 мм	980 мм	1750 мм	4,7 мм 5,2 мм 5,8 мм	18,8 кг 20,8 кг 23,2 кг	1,336 м 2
40 мм	150 мм	980 мм	525 мм 850 мм 1580 мм 1650 мм 1700 мм 1750 мм	5,2 мм	20,8 кг **	1,336 м 2***

П р и м е ч а н и я:
*Профиль 40/150 (СВ)
** Приведенные значения массы получены расчетным путем и являются справочными. При расчете массы листов приняты: длина 1750 мм и влажность 12 %
*** Полезная площадь приведена для листа длиной 1750 мм.

АССОРТИМЕНТ

Также как и остальные виды волнового шифера, 7-волновой выпускают окрашенным и неокрашенным. Палитра цветного шифера: зеленый, синий, красный, коричневый и оранжевый.

ПРИМЕНИЕ

Семиволновой шифер применяется как в жилом, так и в промышленном строительстве для покрытия крыш.

Размер шифера. Разновидности шиферных листов и их основные параметры

Существуют 2 вида шифера:

Волновой;
Плоский.

Волновой шифер может состоять из:

5-ти волн;
6-ти волн;
7-ми волн;
или 8-ми волн.

Плоский шифер для крыш не очень подходит. Как правило его используют для обшивки стен или монтажа перегородок в хозяйственных постройках.

Шиферные листы с волнистым профилем (состоящим из пяти, шести, семи или восьми волн) производятся по ГОСТу 30340-95. Однако некоторые производители делают это покрытие по собственным ТУ (техническим условиям). Такое допускается, но в этом случае размеры листа волнового шифера могут отличаться от стандартных.

К основным габаритным параметрам шиферных листов относят следующие:

Длина и ширина листа;
толщина листа;
расстояние между гребнями соседних волн (шаг волны);
высота гребня волны.

По ГОСТу марок волнистого шифера всего две:

Марка шифера 40/150. Шаг ее волны – 15 сантиметров, а высота гребня волны – 4 сантиметра.
Марка шифера 54/200. Шаг волны – 20 сантиметров, высота – 5,4 сантиметра.

Кроме размеров волн, шифер может еще и видом профиля отличаться. Профиль подразделяется на следующие виды:

#1. Профиль унифицированный, имеющий аббревиатуру УВ, является наиболее экономным материалом. Отходы при его использовании самые маленькие. Его часто используют в качестве кровли жилых домов.

Размеры листа:

Ширина – 1,125 метра;
длина – 1,75 метра.

#2. Профиль обыкновенный, сокращенно ВО.

Имеет средние размеры листа:

Ширина – 0,68 метра;
длина – 1,12 метра.

#3. Профиль усиленный, сокращенно ВУ, имеет большую толщину (8 миллиметров). Поэтому его в основном применяют для промышленных объектов.

Размеры листа:

Ширина – 1 метр;
длина – до 2,8 метра.

Размеры шифера 8 волнового. Характеристики кровельного покрытия

Размеры и вес шиферного полотна с периодом волны в 15 см определен ГОСТом № 20430-84. Габариты восьмиволнового полотна закладываются в маркировку изделия. Например, стандартная кодировка 40/150—1750—8 ГОСТ 20430—84 означает:

Цифры 40/150 обозначают высоту и шаг профиля;
Обозначение 1750 – размер в длину кровельного покрытия, в миллиметрах;
Цифра 8 – количество волн в изделии.

Промышленность выпускает лист 8 волнового шифера с размером в длину 1750 мм и 2500 мм. Ширина в обоих стандартна и составляет 1130-1150 мм. Толщина асбестоцемента для размера 175 см равна 5,8 мм. Более длинные полотна в 250 см имеют толщину до 6 мм. В новом ГОСТе № 30340-95 толщина восьмиволновой модели может быть 0,5 см, 0,52 см и 0,6 см.

Шиферные листы семиволнового исполнения отличаются от 8 модели только габаритом в ширину. По стандарту это 98 см, но из-за увеличенного допуска на форму кромки, в продаже можно встретить полотно 97 см и 100 см. Такая же ситуация сложилась и со стандартным восьмиволновым пакетом. Из-за погрешностей в форме и высоте кромок и крайних волн габарит в ширину может отличаться на 10 мм с каждой стороны.

К сведению! По ГОСТу такая погрешность не считается браком, на разных предприятиях, выпускающих материал с 7 и 8 изгибами, существуют свои особенности производства, связанные с технологией отливки асбестоцемента.

Поэтому, если продольная размерная величина указана в стандарте точно – 175 см и 250 см, и его можно проверить рулеткой, то габарит по ширине считают справочным и принимают к сведению. На укладку данный факт никак не влияет, так как материал монтируется на обрешетку с обязательным перехлестом крайней волны. Для бытовых целей рекомендуется измерять расстояние между гребнями крайних волн, по стандарту для восьмиволновой модели принят размерный параметр в 105 см.

Размерные характеристики и максимальные погрешности в габаритах полотна зависят и от категории шифера. Для высшего сорта отклонения составляют не более 1,0 см по длине и ширине, для первого сорта разброс увеличивается до 1,5 см.
